SolidWorks钣金设计：薄片和槽口如何使用？

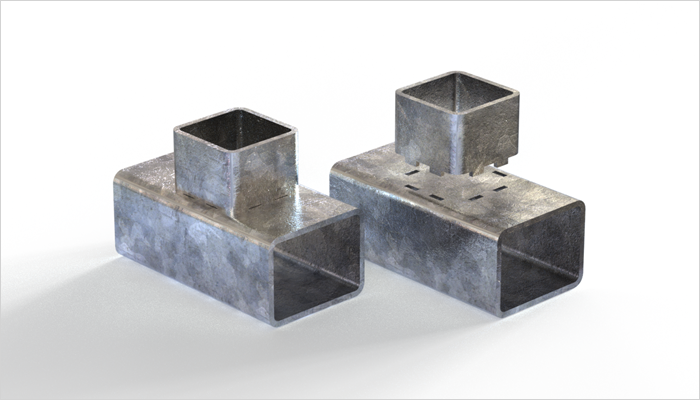

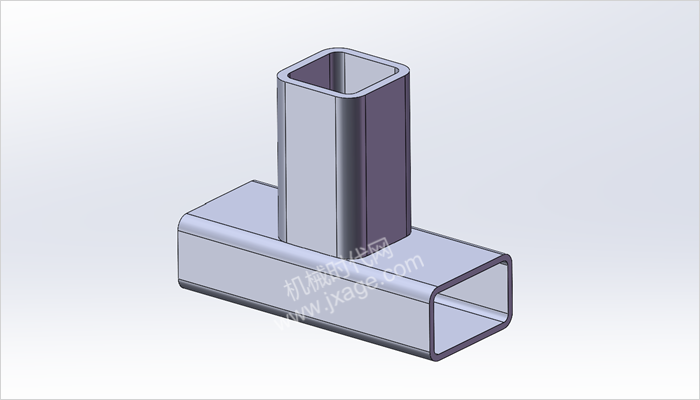

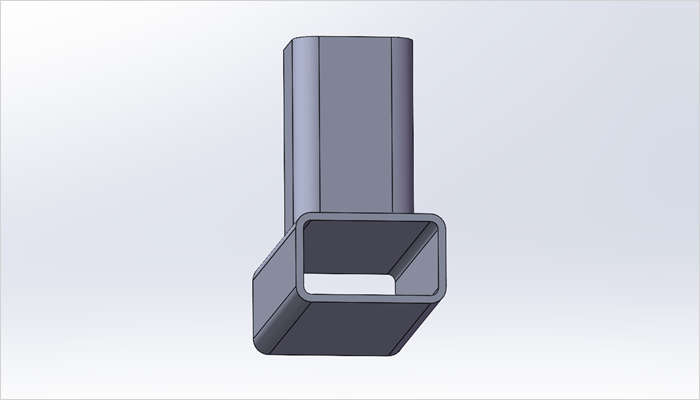

最终结果如下图所示。

方法：

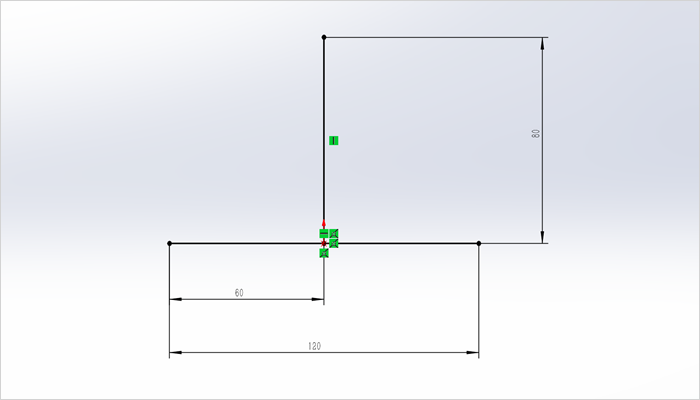

1.点击“草图绘制”，在前视基准面上绘制如下图所示的草图，点击勾号完成。

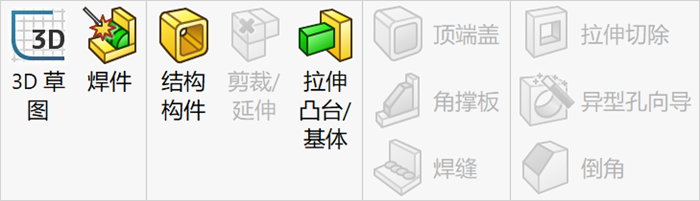

2.切换到“焊件”选项卡，点击下图中的“焊件”按钮，然后点击“结构构件”。

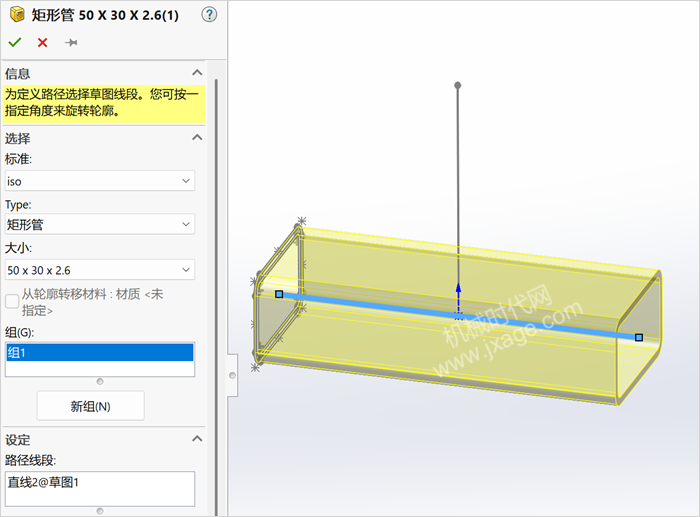

选择下图所示的蓝色草绘直线，焊件的轮廓参数如下图所示，点击勾号完成。

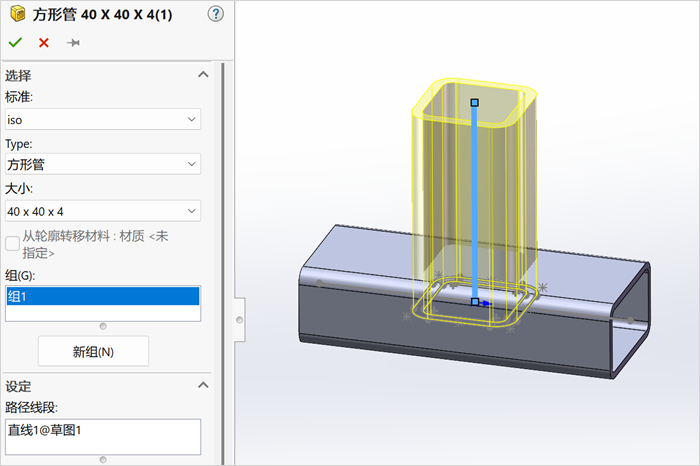

3.再次点击“结构构件”，选择下图所示的蓝色草绘直线，焊件的轮廓参数如下图所示，点击勾号完成。

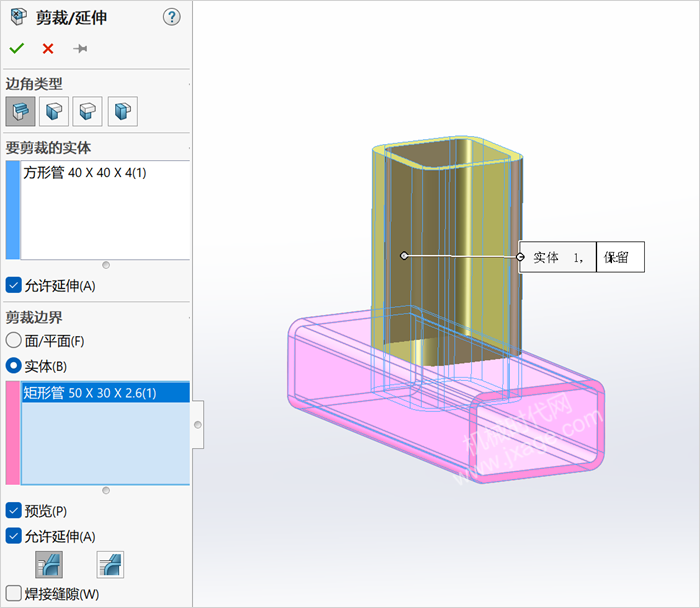

4.点击“剪裁/延伸”，边角类型选择第一个，要剪裁的实体选择下图黄色的实体，剪裁边界勾选“实体”，选择下图粉红色的实体作为剪裁工具，点击勾号完成。

此时两个实体多余的部分就会被剪裁掉了。

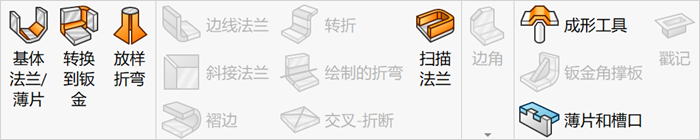

5.切换到“钣金”选项卡，点击下图所示的“薄片和槽口”按钮。

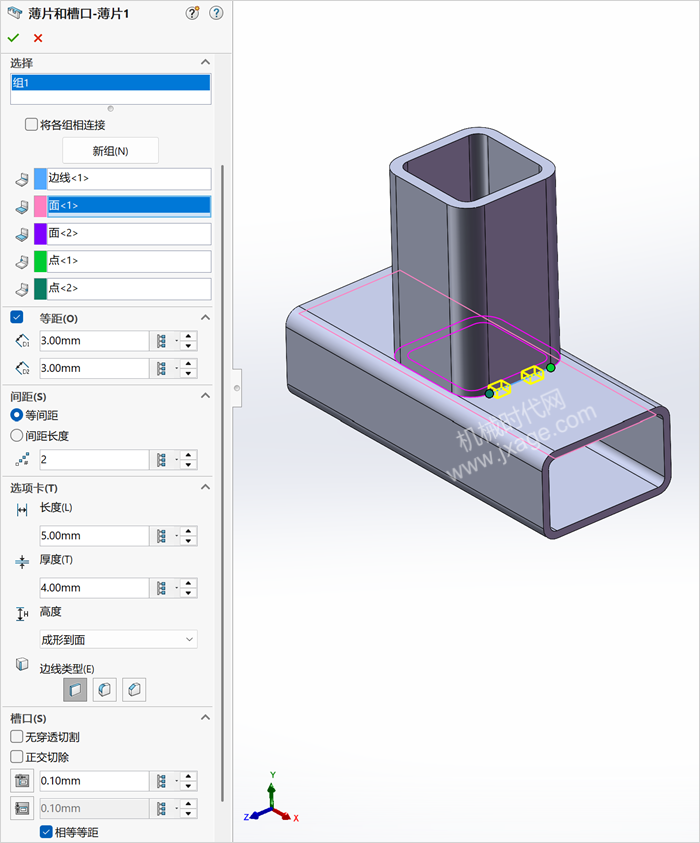

首先选择竖直放置方管的一个边（蓝色），然后选择水平放置矩形管的内壁（粉红色），最后选择竖直放置方管的下端面，其他参数按照下图进行设置。

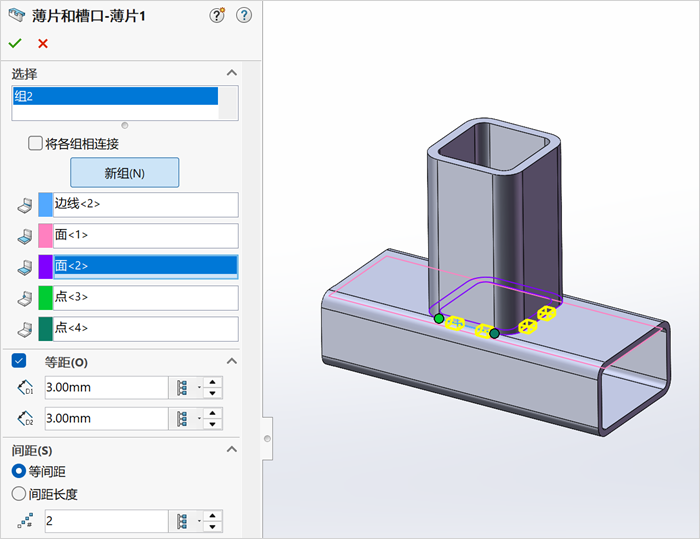

点击“新组”按钮，操作步骤如上。

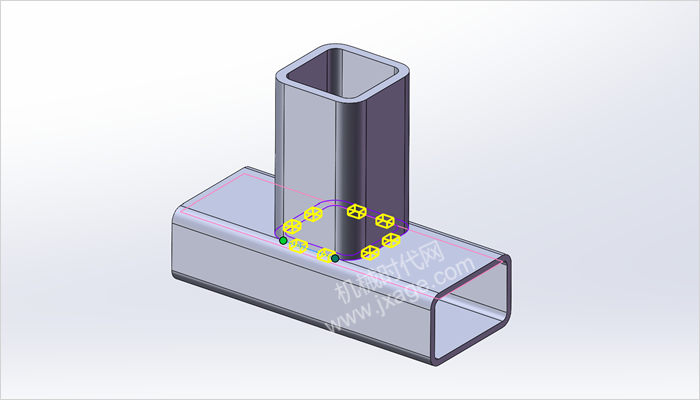

直到完成4个边的设置。

点击勾号完成。

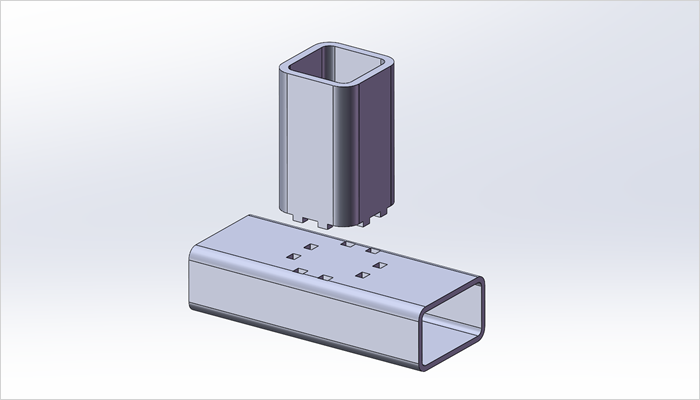

6.将两个实体爆炸开，可以看到如下图所示的薄片和槽口。

7.完成。
