突破！东大洪伟院士团队 28nm CMOS 实现 90-180GHz 超宽带功放

9月前浏览544

在 6G 通信向太赫兹频段（100GHz 以上）冲刺的关键阶段，90-180GHz 频段（覆盖 F 波段 90-140GHz、D 波段 110-170GHz）是实现 100Gbps + 超高速传输、高精度太赫兹传感的核心频谱资源。但长期以来，该频段功率放大器（PA）面临 “宽带与高功率难兼顾、硅基工艺高频损耗大、芯片体积难压缩” 三大痛点 —— 直到东南大学唐大伟、洪伟教授团队的最新成果问世。

近日，洪伟院士团队以《A Compact 90–180 GHz, 15–18 dBm Power Amplifier With Novel Self-Shielding Load-Open Balun and Broadband Fourth-Order LC Ladder Power Combiner in 28-nm CMOS》为题，将研究发表于芯片设计领域顶刊《IEEE Journal of Solid-State Circuits》（JSSC），用 28nm 体 CMOS 工艺实现了 “倍频程带宽 + 15-18dBm 高输出功率 + 超小体积” 的三重突破，为 6G 高频硬件国产化奠定关键基础。

研究背景：为什么 90-180GHz 功放是 “硬骨头”？

在 6G 和太赫兹技术落地中，功率放大器是射频前端的 “核心引擎”，负责将微弱信号放大到足够强度以支持长距离传输或高灵敏度探测。但 90-180GHz 频段的特殊性，让传统方案陷入两难：

带宽与功率的矛盾
要覆盖 “90-180GHz” 这样的倍频程带宽（频率跨度达 2 倍），传统功放的输出功率会显著衰减，多数方案仅能覆盖 30-50GHz 带宽；
工艺的局限
GaN、SiGe 等宽禁带材料虽能实现高频高功率，但成本是 CMOS 的 3-5 倍，且难以与主流 CMOS 芯片产线兼容；而现有 28nm CMOS 功放，在 150GHz 以上频段输出功率普遍≤12dBm，无法满足实际需求；
体积与集成度的难题
高频段匹配网络（如巴伦、功率合成器）易受电磁干扰，需额外屏蔽结构，导致芯片面积过大（传统方案核心面积常≥0.5mm²），难以集成进终端设备。

“用 28nm CMOS 突破 180GHz 频段 15dBm 输出功率，相当于让家用轿车在高速上保持 120km/h 的同时，还能应对越野路况。” 可见难度之大。

三大核心创新：重新定义硅基高频功放架构

团队的突破，源于三项原创性设计，从 “放大器核心、信号转换、功率合成” 全链路解决传统痛点：

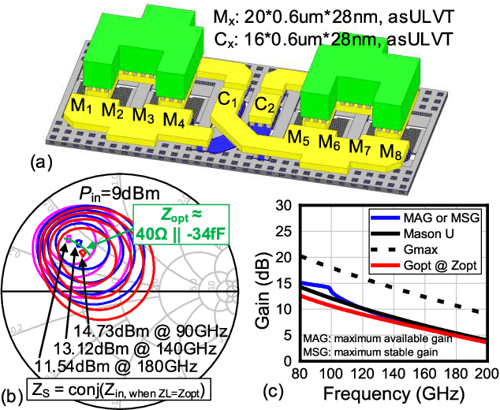

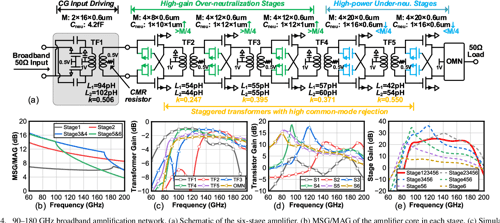

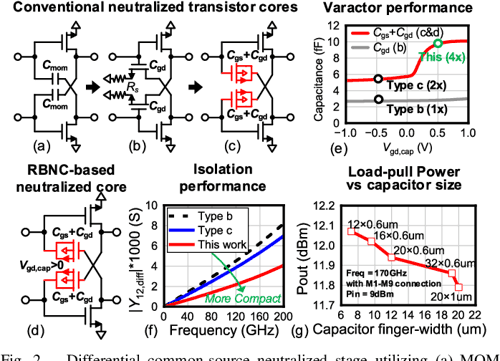

1. 改进 MOS 电容的 “紧凑型中和放大器”：尺寸直接减至 1/4

传统中和放大器（用于抑制晶体管寄生电容影响）需依赖大体积电容，导致单元面积过大。团队提出基于改进 MOS 电容的中和结构，通过优化电容极板布局与寄生参数，在保持相同中和效果的前提下，将放大器核心尺寸压缩至传统方案的 1/4—— 这一设计为后续 “多路功率合成 + 小体积集成” 奠定基础。

更关键的是，该结构与 28nm 体 CMOS 工艺完全兼容，无需额外工艺步骤，大幅降低量产成本。

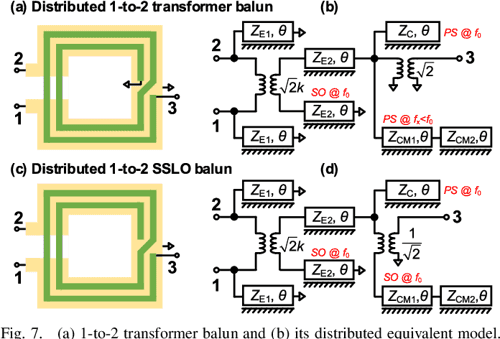

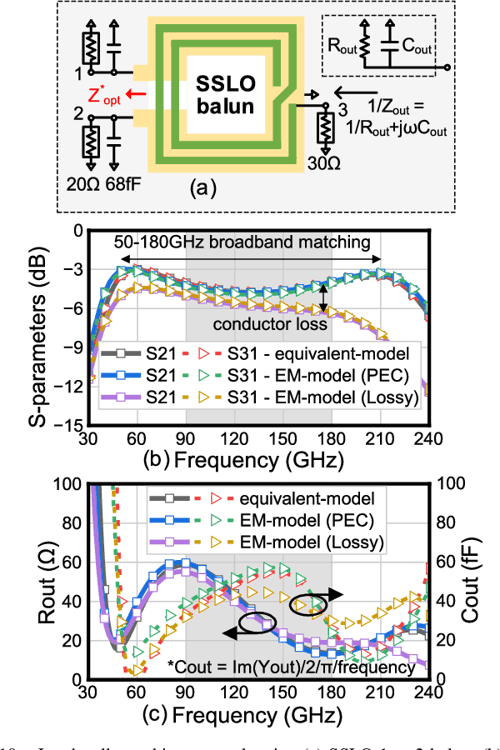

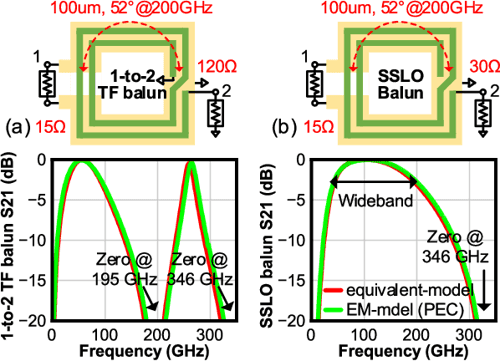

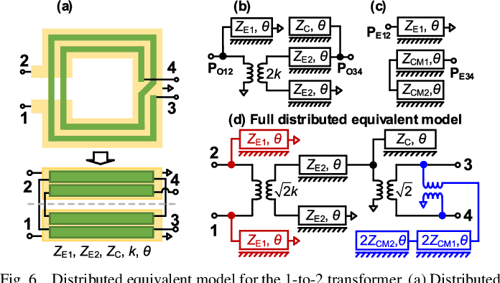

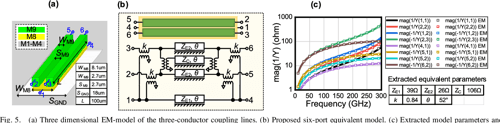

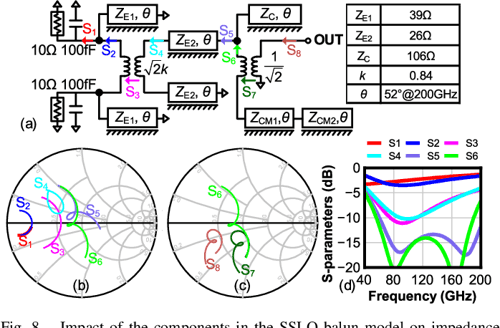

2. 三导体自屏蔽负载开路（SSLO）巴伦：给信号加 “防干扰盾”

巴伦（Balun）是高频电路中 “平衡信号与非平衡信号转换” 的关键器件，但其在 90-180GHz 频段易受相邻电路电磁耦合干扰，导致信号失真、插入损耗增加（传统巴伦插入损耗常≥3dB）。

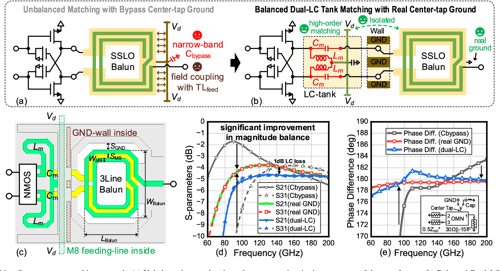

团队创新设计三导体自屏蔽负载开路（SSLO）巴伦，并搭配双 LC 谐振 tank：

自屏蔽特性
通过 “三层金属堆叠 + 对称绕组” 设计，利用电磁耦合自抵消原理阻断跨频段干扰，隔离度提升至 25dB 以上（传统方案仅 15-20dB）；
低损耗 + 宽匹配
负载开路结构消除寄生参数影响，在 90-180GHz 全频段插入损耗≤1.8dB，且阻抗匹配稳定（S11<-10dB）；
超小体积
相比传统屏蔽巴伦，SSLO 巴伦面积减少 60%，仅 0.04mm²，成为芯片小型化的关键。

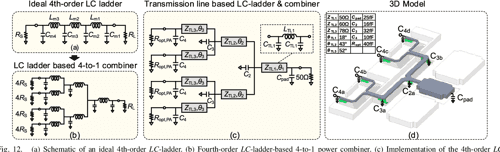

3. 慢波结构四阶 LC 梯形功率合成器：解决 “宽带合成效率低” 难题

要实现高输出功率，需将多路放大器的信号高效合成 —— 但传统功率合成器在倍频程带宽内，合成效率会从 80% 骤降至 50% 以下，成为功率提升的 “瓶颈”。

团队提出基于慢波结构的四阶 LC 梯形合成器，核心突破在于：

慢波优化
通过微带线慢波设计，延长信号在合成网络中的传输路径，确保 90-180GHz 全频段内相位一致性，合成效率稳定≥85%；
四阶滤波特性
LC 梯形结构兼具滤波功能，可抑制谐波干扰，减少后级电路复杂度；
低损耗
合成网络总损耗≤2.5dB，远优于传统传输线合成器（损耗常≥4dB）。

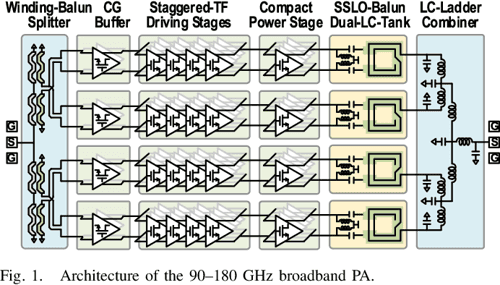

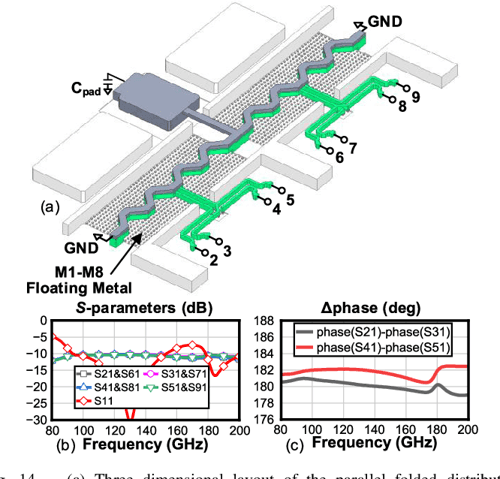

搭配输入侧的 “1-to-8 并行绕组巴伦功率分配器”，团队实现了 “8 路信号均分放大→4 路高效合成” 的架构，最终将输出功率提升至 15-18dBm。

性能实测：28nm CMOS 高频功放 “性能天花板”

为验证设计效果，团队基于 28nm 体 CMOS 工艺流片，并通过第三方权威测试，核心性能指标全面超越国际同类成果（数据源自论文 Table I 与实测图）：

关键指标	团队成果	国际同类 28nm CMOS 功放（平均）	优势对比
工作频段	90-180GHz（倍频程）	120-150GHz（窄带）	带宽拓宽 60%，全覆盖 F/D 波段
饱和输出功率（Psat）	15-18dBm（140GHz 达峰值）	10-12dBm（150GHz 以上）	高频段功率提升 40% 以上
小信号增益（S21）	最大 21dB，平坦度 ±1dB	18-20dB，平坦度 ±2dB	增益更高且更稳定

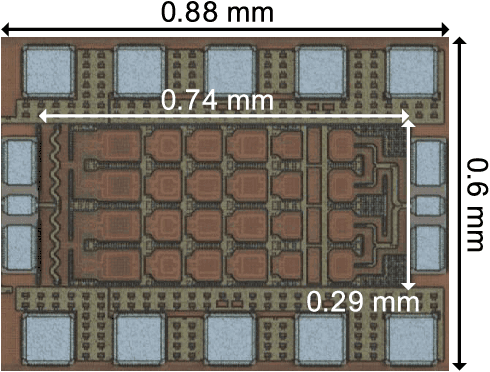

核心面积	0.23mm²	0.4-0.6mm²	体积减少 50% 以上
功率附加效率（PAE）	最高 6%（140GHz）	3-4%（150GHz 以上）	高频段效率提升 50%
综合性能指标（FoM2）	57.9	35-45	综合性能领先 30%

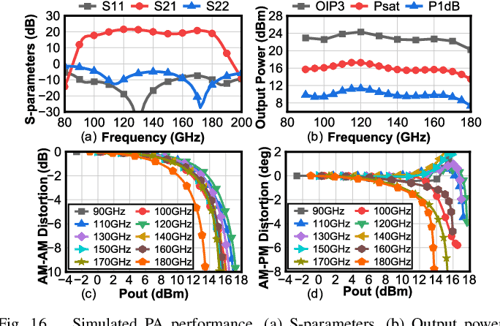

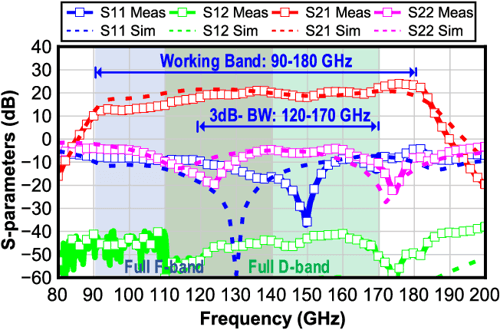

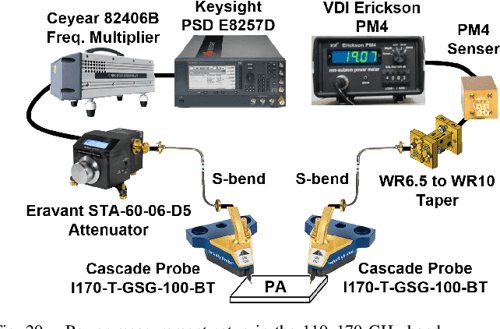

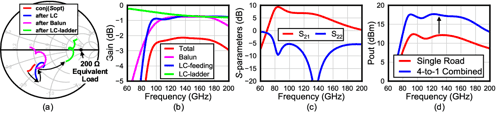

从实测图（Fig.20）可见，即使在 180GHz 极限频率下，功放仍能保持 15dBm 输出功率，远超同类方案（180GHz 频段通常≤12dBm）；而 Fig.16 的 S 参数仿真显示，全频段 S11<-10dB（输入匹配良好）、S22<-12dB（输出匹配稳定），确保信号无反射损耗。

应用价值：从 6G 通信到太赫兹传感的 “全能引擎”

这款 28nm CMOS 高频功放的突破，不仅是学术上的创新，更直接解决了多个领域的 “卡脖子” 问题：

6G 超高速通信
支持基站与终端间 100Gbps + 数据传输，是 6G 毫米波通信的核心射频单元；
太赫兹传感
可集成进安检成像设备（如机场太赫兹安检仪）、医疗检测设备（如皮肤癌早期探测），实现设备小型化与低成本化；
卫星通信
适配低轨卫星宽带载荷，在 90-180GHz 频段实现天地间高速数据回传；
军事与航天
用于小型化雷达、电子对抗系统，满足对体积、功耗的严苛要求。

结语：

当业界还在争论 “CMOS 能否突破 150GHz 高功率” 时，东南大学洪伟院士团队用 90-180GHz 的倍频程突破证明：不是材料决定高频上限，而是架构创新定义技术边界。

这款功放的意义，不仅在于 “28nm CMOS 实现 180GHz 18dBm 输出” 这一指标，更在于它提供了一套 “宽带、高功率、低成本、小体积” 的硅基高频电路设计范式 —— 未来 3-5 年，随着该技术的量产落地，我们或许能看到 “掌心大小的太赫兹通信终端”“千元级太赫兹医疗检测仪”，而这一切的起点，正是这颗 0.23mm² 的 CMOS 芯片。

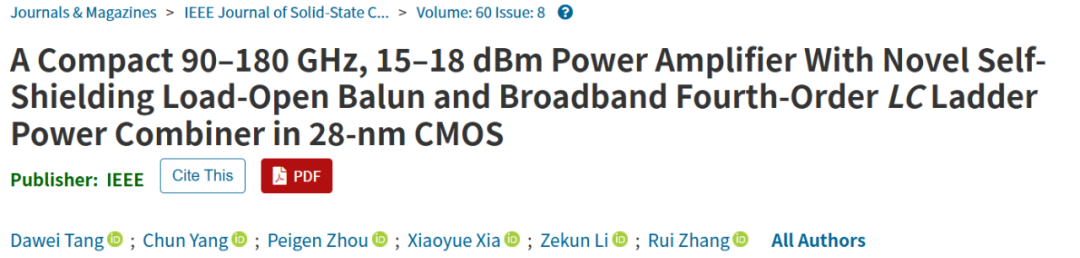

论文地址：A Compact 90–180 GHz, 15–18 dBm Power Amplifier With Novel Self-Shielding Load-Open Balun and Broadband Fourth-Order LC Ladder Power Combiner in 28-nm CMOS | IEEE Journals & Magazine | IEEE Xplore

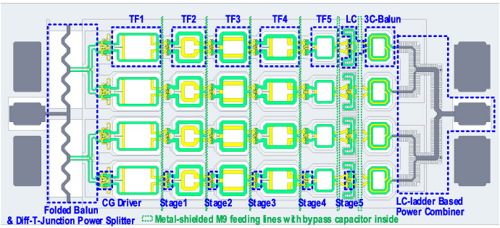

论文部分配图：

信息来源：https://ieeexplore.ieee.org/ 以及www.semanticscholar.org/，仅用作分享学习，如有侵权，请联系删除。
