AI编程第三弹：GTS转FLAC小软件
AI编程来了，我写了个工具，一键把MIDAS网格转成FLAC3D格式做岩土工程数值模拟的朋友，大概率都遇到过这样的痛点：用MIDAS GTS NX建好网格，想导入FLAC3D做后续分析，却卡在了格式不兼容上——MIDAS的.fpn文件直接导入FLAC3D会报错，手动调整节点、单元格式又耗时耗力，稍不注意还容易出错。为了解决这个刚需问题，我开发了一款轻量化工具，能自动将MIDAS GTS NX的.fpn网格文件转换成FLAC3D支持的.f3grid格式，支持GUI可视化操作和命令行批量处理，今天就跟大家详细聊聊这个工具的开发初衷、实现逻辑和使用方法。## 一、为什么要写这个代码？
MIDAS GTS NX和FLAC3D是岩土工程领域的两大常用工具：前者在复杂几何建模、网格划分上效率极高，后者在岩土体本构分析、动力响应模拟上优势明显。很多工程师的常规流程是“MIDAS建模划网格 → FLAC3D做数值分析”，但两者的网格文件格式差异成了最大卡点。除了解决实际工作中的痛点，开发这个工具还有两个核心原因：一是想锻炼自己的编程开发能力，深入熟悉MIDAS和FLAC3D两款软件的文件格式规范与底层需求，为后续对接API接口、推进工程数智化应用打下基础；二是尽管市面上有其他开发者做的同类小插件，但我更加希望开发一个官方插件。基于这些目标，我针对性开发了这个专属转换工具，核心诉求就是“极简、精准、高效”——让工程师不用再纠结格式问题，把精力放在核心的数值分析上，同时也实现了个人技术能力的落地实践。## 二、代码的实现方法与核心逻辑
整个工具的核心是一个`FPNtoFLAC3DConverter`类，通过“解析源文件→格式映射转换→生成目标文件”三步走，完成全流程自动化，同时兼顾了易用性和兼容性。### 1. 整体架构
- **GUI交互模块**：提供可视化操作界面（也支持命令行模式），包含文件选择、转换选项、进度条、日志展示，快速上手；- **日志记录模块**：分级记录转换过程（信息、警告、错误），同时输出到控制台和GUI界面，方便排查问题；- **FPN解析模块**：读取.fpn文件，提取节点、单元、网格组等核心数据；- **F3GRID生成模块**：将解析后的数据按FLAC3D格式规则重新组织，写入.f3grid文件。### 2. 核心实现逻辑

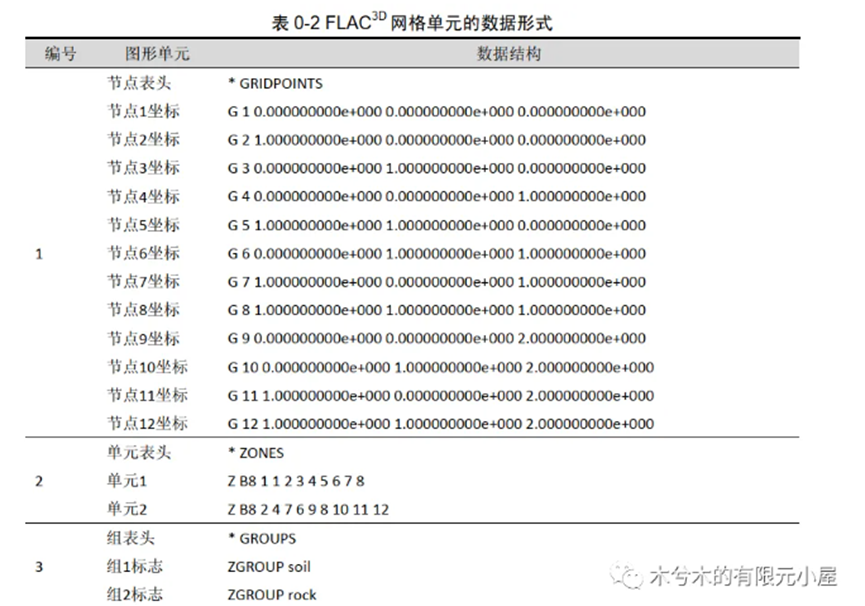

这是转换的核心难点，我梳理了MIDAS与FLAC3D的单元类型对应关系，确保转换后单元可被FLAC3D识别：| MIDAS单元类型 | FLAC3D单元类型 | 说明||---------------|----------------|--------------------|- 节点信息：解析`NODE`记录，存储节点ID和x/y/z坐标；- 单元信息：区分体单元（HEXA/TETRA等）之前在另外一篇公 众号上发表过关于这个FPN文件格式的相关解释。链接如下https://mp.weixin.qq.com/s/Y-aGZVv7OCYyS4o67enhdA按FLAC3D的语法规则，将解析后的数据写入.f3grid文件：- 写入节点：以`G <节点ID>`格式输出所有节点；- 写入体单元：以`Z <单元类型> <单元ID> <节点1> ...`格式输出；### 3. 关键特性
- 兼容中文路径：解决了工程文件常含中文路径导致的读取失败问题；- 性能优化：批量更新日志、分步骤加载数据，避免大文件转换时卡顿；- 错误处理：记录转换中的异常（如缺失节点、未知单元类型），并限制错误日志数量，保证工具稳定性。## 三、工具怎么用？

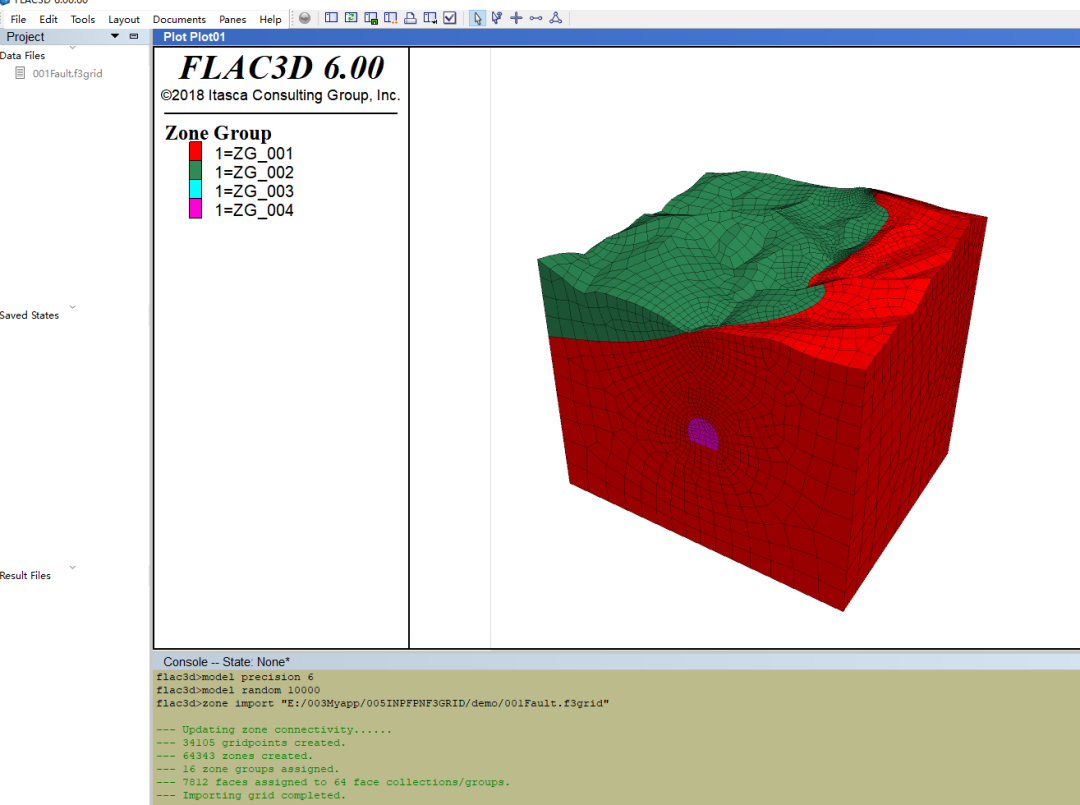

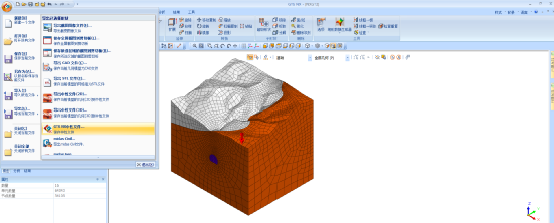

1 因为已经做好了封装，所以直接双击exe文件即可2. 点击“选择输入文件”，选中需要转换的.fpn文件；其中fpn文件可以直接在MIDAS中点击导出GTSNX中性文件即可3. 点击“选择输出文件”，设置.f3grid文件的保存路径和名称；4点击“开始转换”，进度条会实时显示转换进度，日志区域会输出转换过程（如“解析节点完成”“写入体单元完成”）；5. 转换完成后，直接打开输出路径的.f3grid文件，即可导入FLAC3D使用。## 最后
这个工具本质上是解决了工程实践中的一个小痛点，同时也是我个人技术学习的一次落地尝试——既实实在在节省了工程师的时间成本，也让我对两款专业软件的格式规范、编程接口有了更深入的理解。目前工具已适配主流版本的MIDAS GTS NX和FLAC3D，如果你在使用过程中遇到格式兼容问题，不妨试试这个工具。后续我也会持续优化，比如增加更多单元类型支持、批量转换文件夹内所有.fpn文件等功能。
