使用ACT插件,让你的分析更有效率!

7月前浏览1040

FEInfo ACT 插件


在使用Workbench时,有时我们需要查询有限元节点信息或者节点距离等信息,这是可使用第三方ACT插件 FEInfo 来解决。

该插件对于需要进行详细有限元分析,需要查询和管理节点 named selections 的用户来说,是一个非常有用的工具。

该插件的具体功能包括:
●  显示节点和单元信息:可以显示所选节点或单元的编号和坐标。
●  节点和单元选择:可以根据选择的节点自动选择其所在的单元,反之亦然。

●  输入选择:允许用户通过输入节点ID或单元ID来选择特定的节点或单元。

●  单元节点信息显示:显示所选单元中所有节点的信息。

●  最近节点/单元查找:根据输入节点或单元坐标,查找最近的节点或单元。

●  距离计算:计算两个节点或两个单元之间的距离。


=====插件加载=====

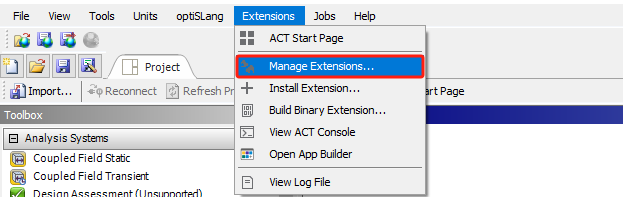

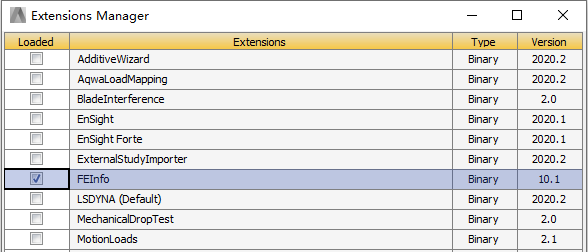

在Workbench中,按照下列步骤加载FEInfo插件,并在Workbench Mechanical模块下打开:

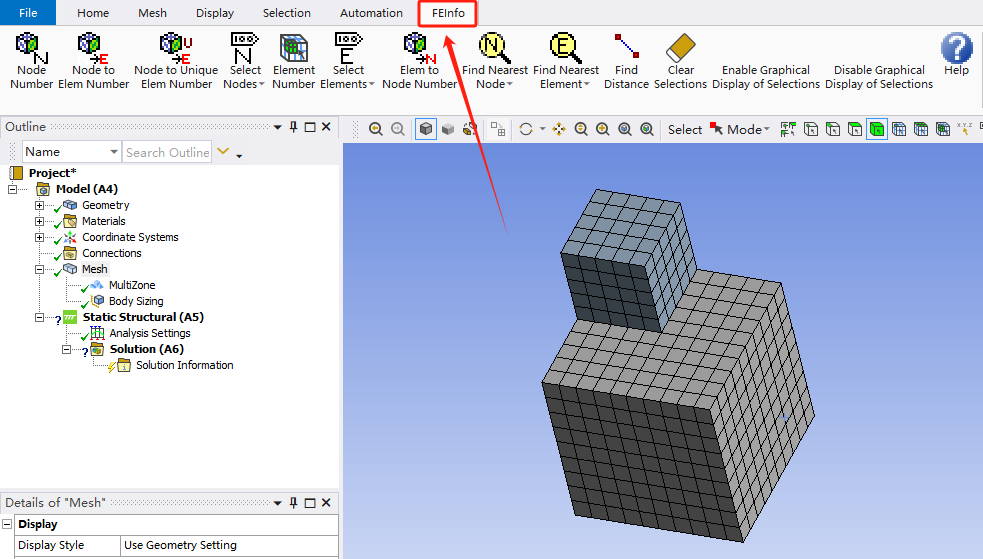

进入分析界面,我们就可以看到新增一工具条,如图下所示:




=====Workbench中的默认操作=====



首先,我们使用WB 默认的一些有关有限元模型的操作。

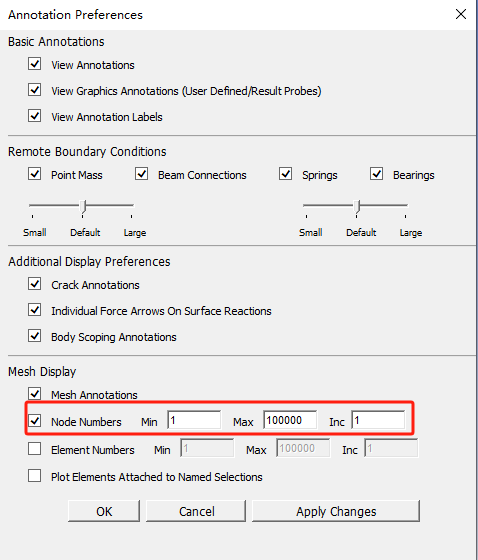

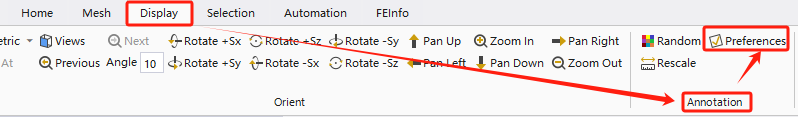

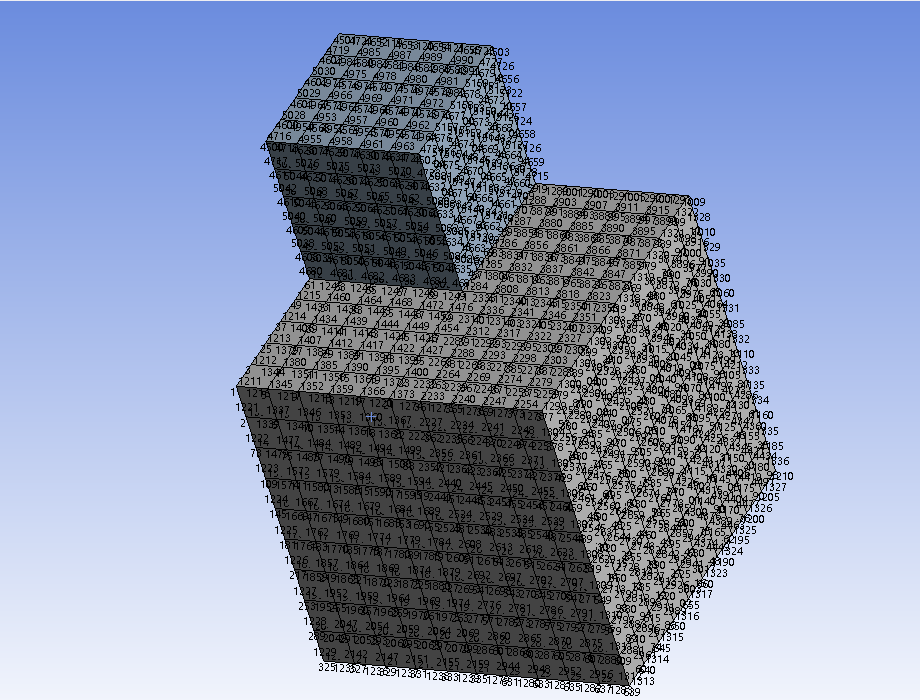

点击display→Annotation Preferences(注释偏好设置),如下图设置,即可查看整个模型的节点编号,也可查看单元编号。




软件默认的节点和单元编号查询

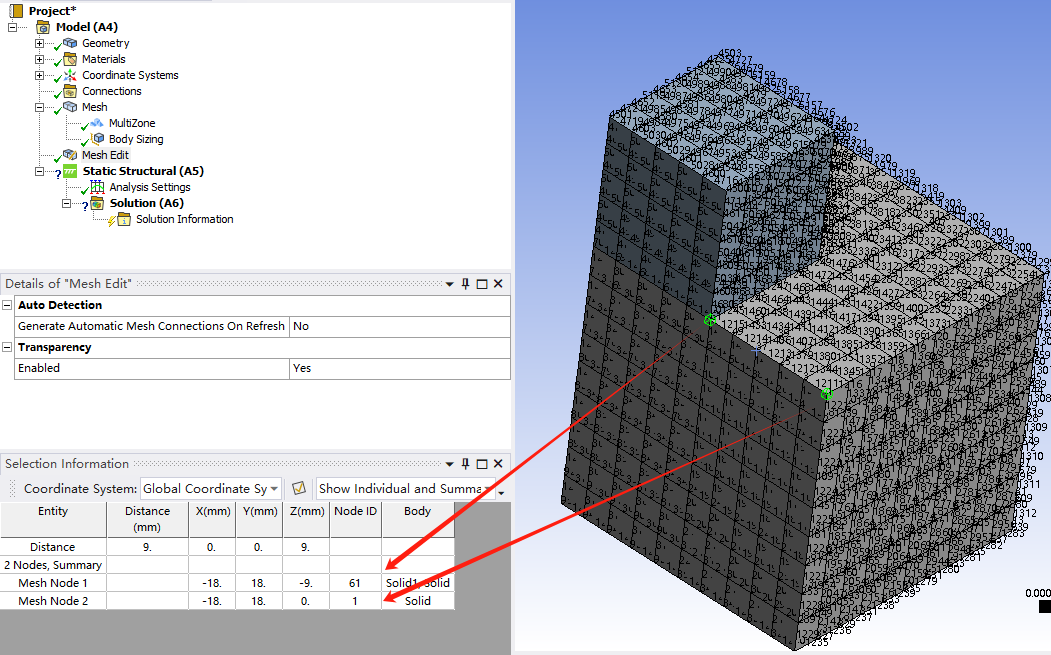

我们还可以在home→tools下找到“Selection Information”如下图,并依次点击,可以看到单个节点的详细信息,包括节点相对于坐标系的位置及节点编号。

软件默认节点和单元编号信息查询



可以看出软件默认的方式下,模型单元和节点的查询并不是很方便,而且也没有相应根据选择功能。


=====FEInfo插件的应用=====


接下来,我们使用ACT 功能,对节点或单元进行查询、选择等操作。

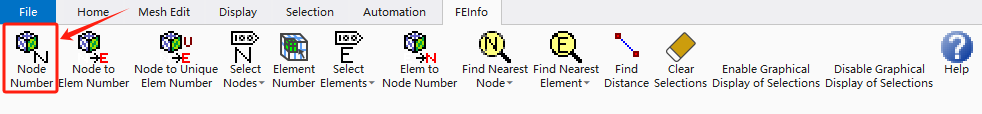

Nod Number(节点编号):

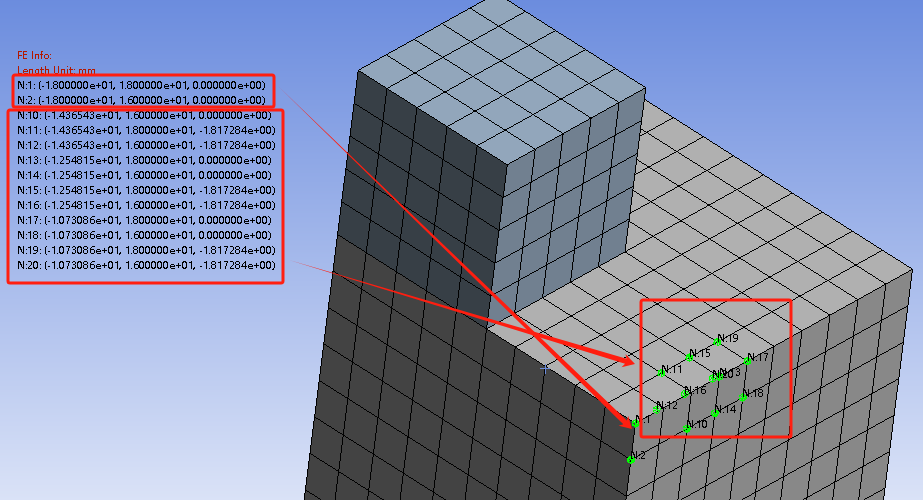

按住Ctrl 键依次点击单元节点后,再点击面板中的“Nod Number”可以查询点选的节点坐标位置和节点编号:

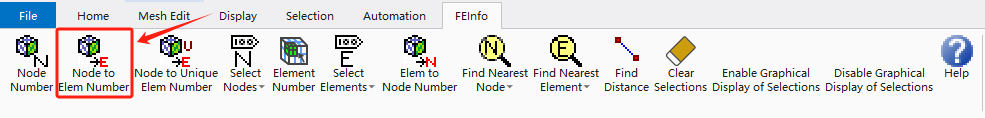

Node to Elem Number(从节点到单元编号):

点击单元节点,再点击面板中的“Node to Elem Number”可以选中与备选节点相关联的单元,即显示与点选节点相邻的单元位置和编号,如下:

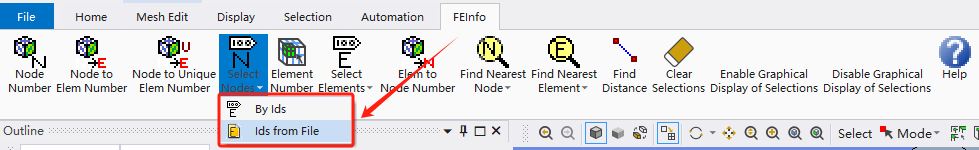

Select Nodes (节点选择):

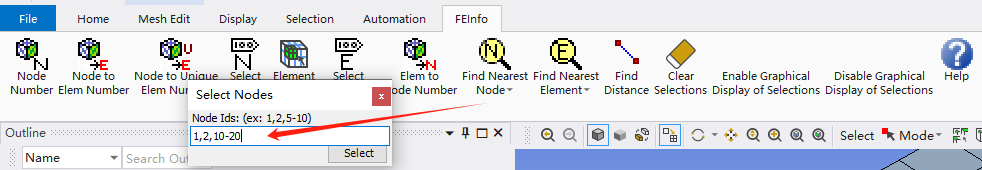

输入节点编号(格式:编号,编号-编号),或者导入节点编号的文件(插入的 txt 文档必须采用英文目录,同时文档中编号之间的逗号必须为英文字符),即可选择节点。

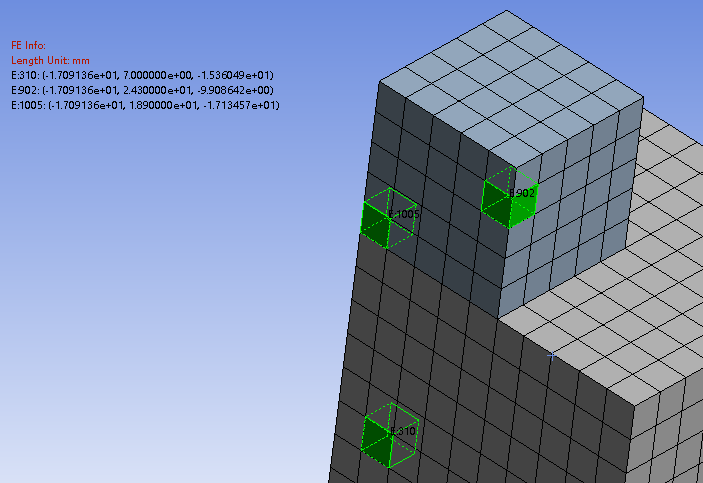

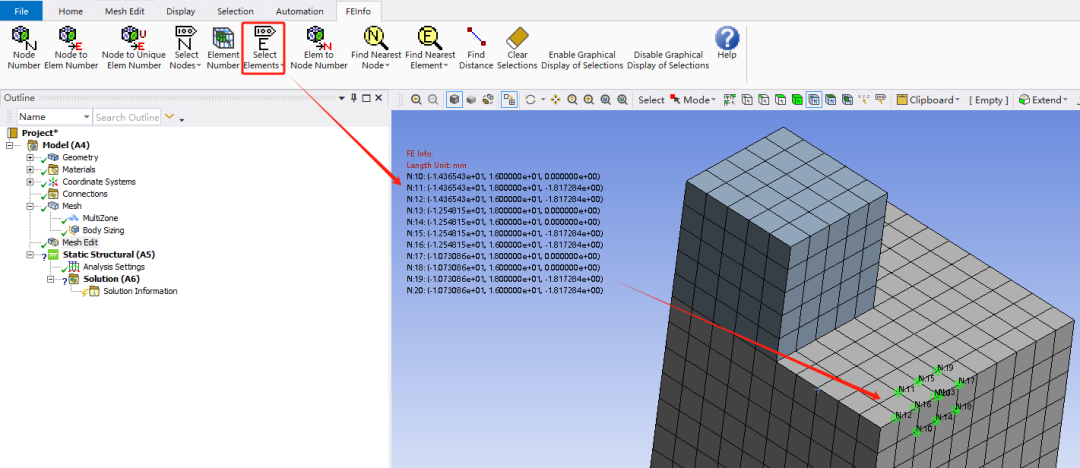

Element Number(单元编号):

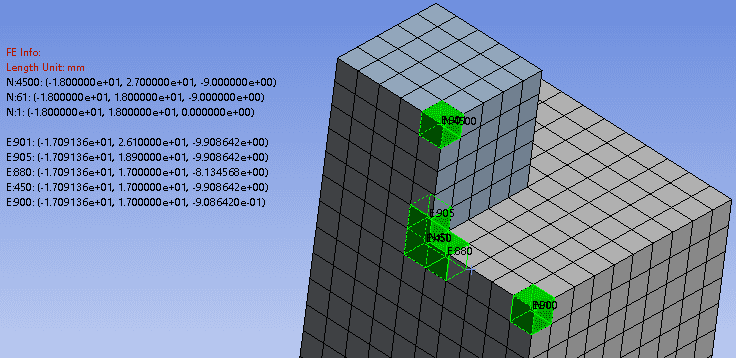

按住Ctrl 键依次点击单元后,再点击面板中的“Element Number”可以查询点选的单元坐标位置和编号:

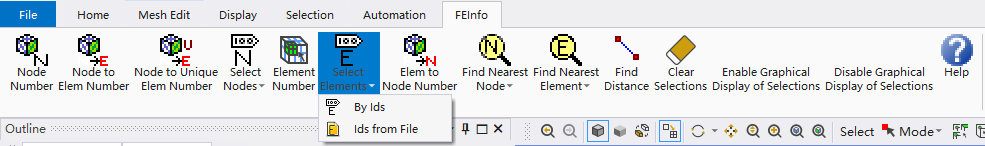

select Elements(单元选择):

输入节单元编号(格式:编号,编号-编号),或者导入单元编号的文件(插入的 txt 文档必须采用英文目录,同时文档中编号之间的逗号必须为英文字符),即可选择单元。


Elem to Node Number(从单元到节点编号):

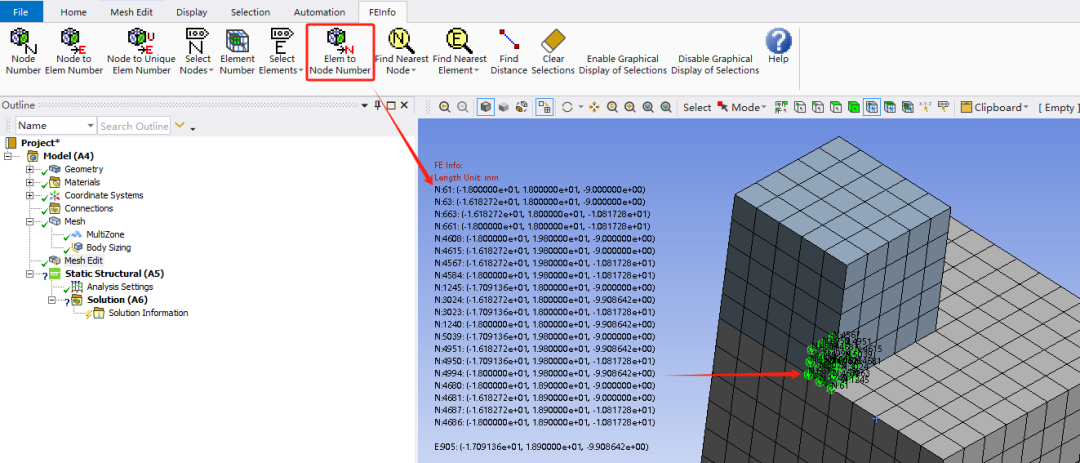

点击单元,再点击面板中的“Elem to Node Number”可以选中与备选单元相关联的节点,即显示选中点选单元的节点位置和编号,如下:

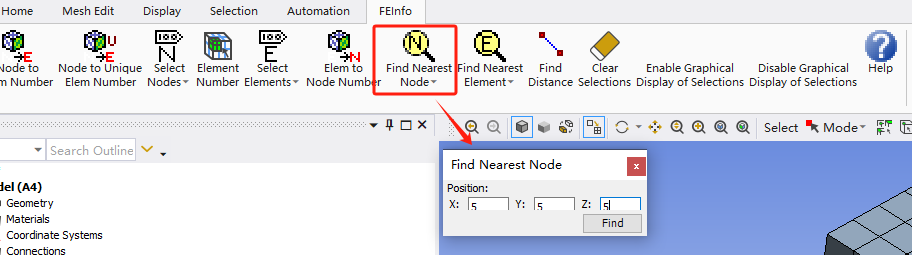

Find Nearest Node/Find Nearest Element:


根据输入的坐标位置查找最近的节点或单元,如下:

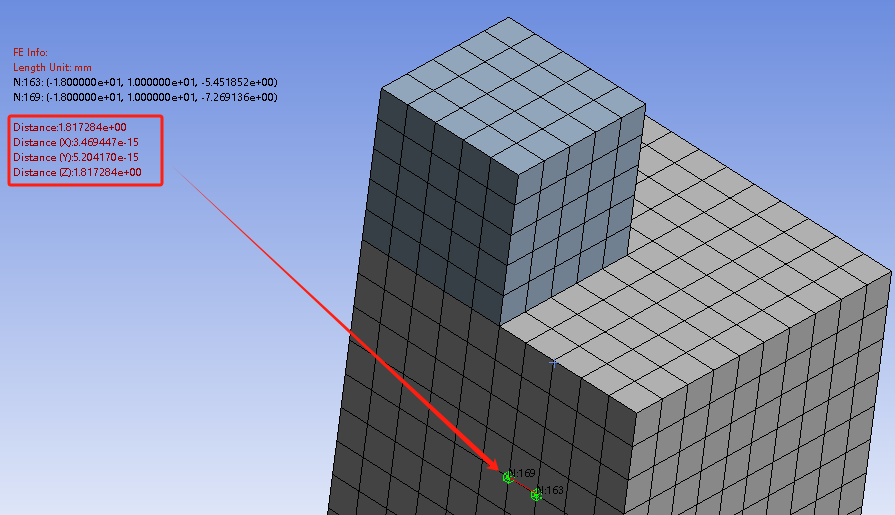

Find distance(查询距离):

查询节点或单元之间的距离,如下所示:



Wind Loading ACT 插件


Wind Loading插件的风荷载计算是基于 API 4F 规范《钻井和修井结构规范》,可用于井架和桅杆的结构分析。是一个非常有用的风荷载加载工具。插件的加载同上,此处不再赘述。

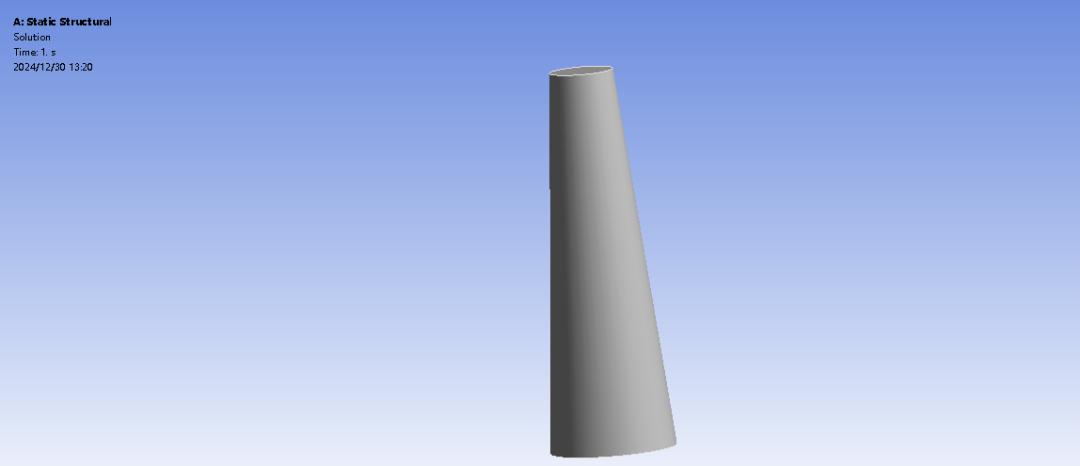

为方便演示,使用该插件前,我们首先在spaceclaim模块中建立一圆台模型。然后进入分析界面,即可看到新增一Wind Loading工具条,如下图所示:

=====Wind Loading插件的应用=====

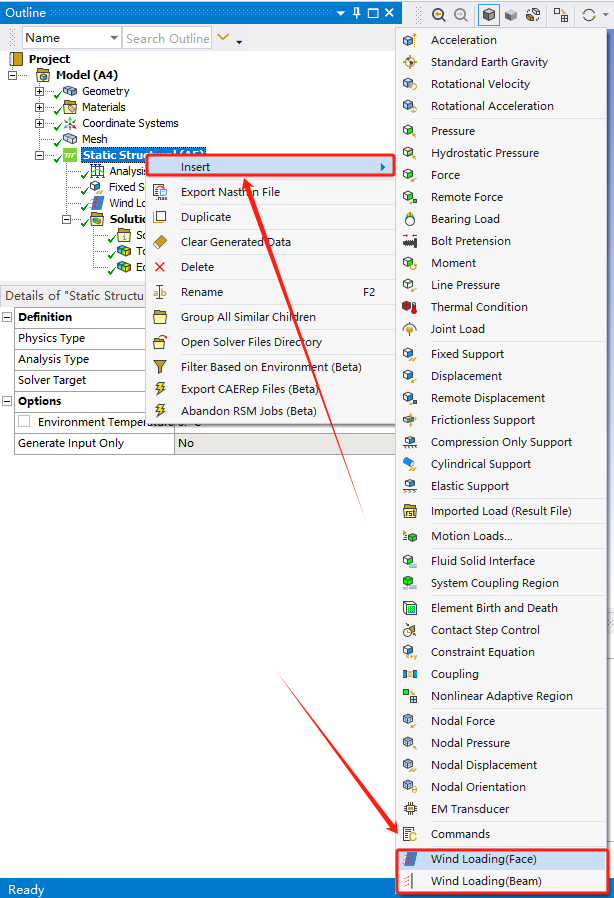

右键Static Structural-insert,找到Wind Loading即可插入插件的风荷载选项。

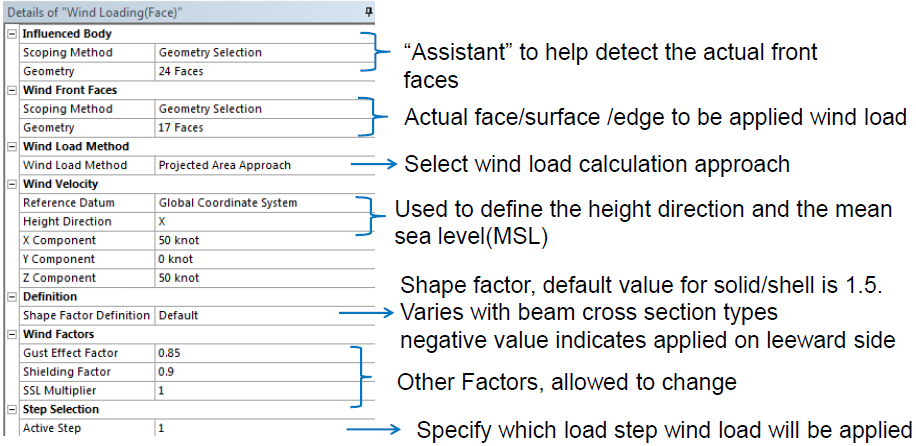

在该选项卡下可设置相关参数,如下图所示,相关参数可详细阅读帮助文档进行设置。


在该插件中,结构上的总风力应通过取作用在单个构件和附属设备上的风力的矢量和来估算,通常遵循以下等式:
Fm--垂直于单个构件纵轴、挡风墙表面或附属设备投影面积的风力,单位:磅(lb);
Ki---考虑单个杆件纵轴和风的倾角系数φ;

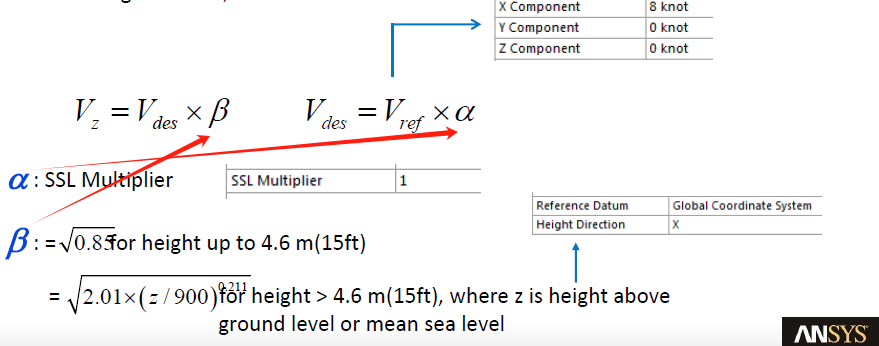

Vz--高度Z时的局部风速(以节为单位,kont),需注意参数之间的关系:

Cs--形状系数,或形状因子;
A---单个构件的投影面积等于构件长度乘以其投影宽度相对法相风的分量;
Gf--考虑空间相干性的阵风效应系数(Gust effect);
Ksh--构件屏蔽遮挡的折减系数(Shielding Factor);
Ft--作用于整个钻井结构的每个单独构件或附属物的风力矢量和。

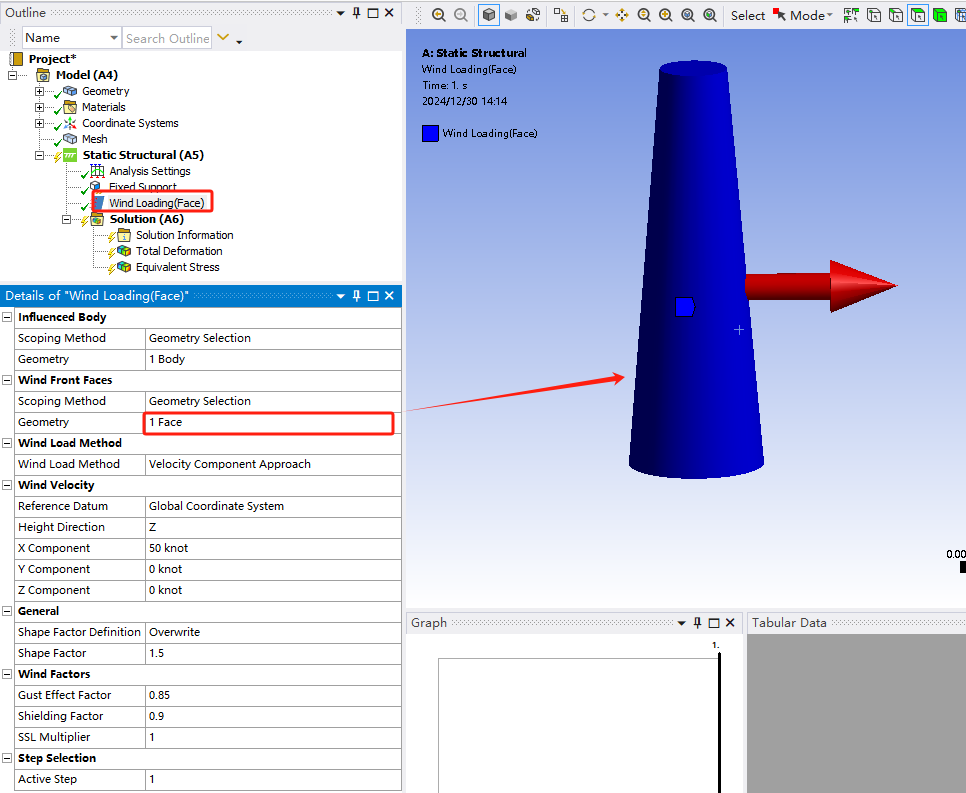

风荷载设置如下图:

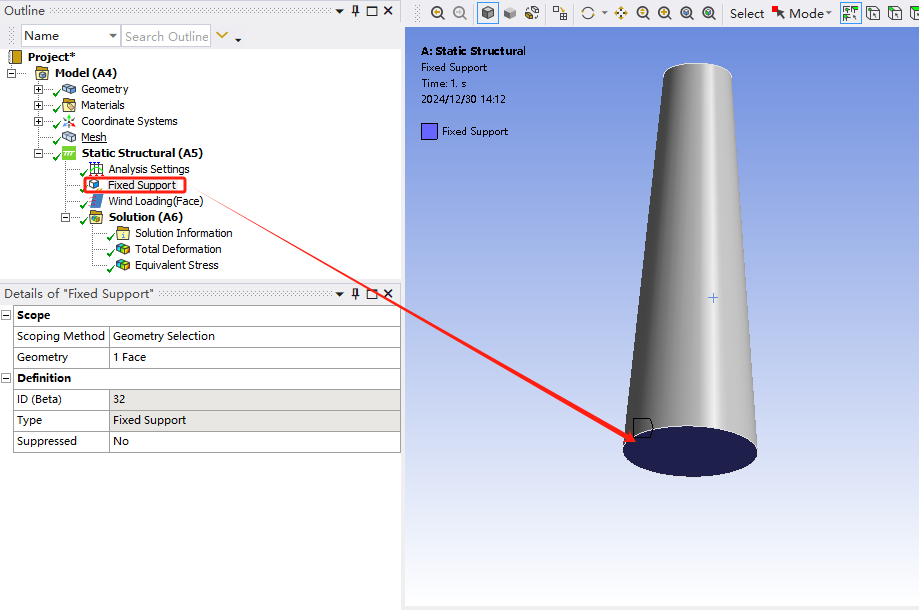

本案例中,将结构底部固定,如下图:

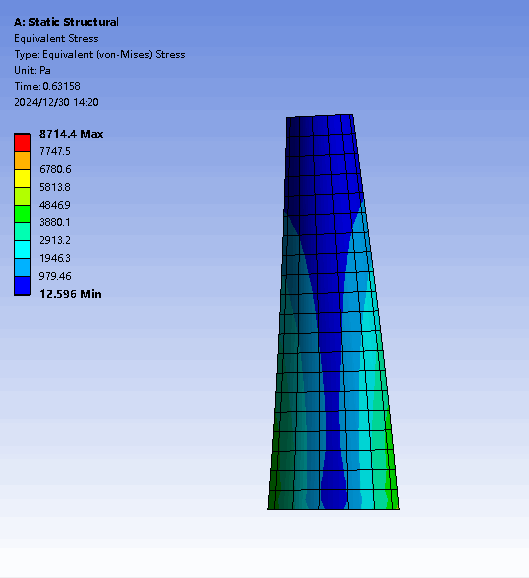

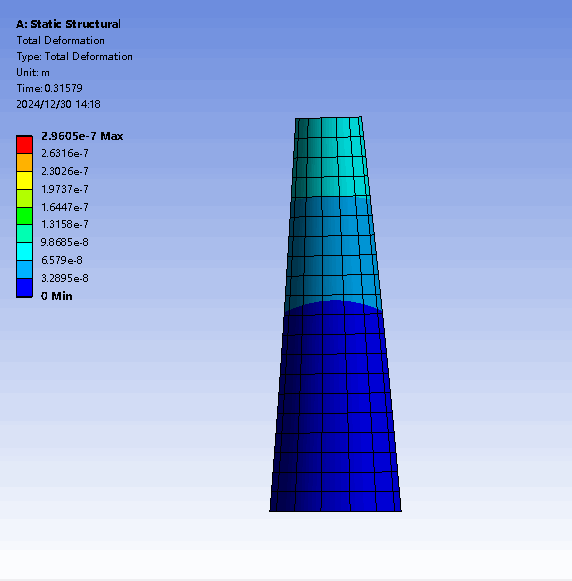

求解计算后,变形和应力如下:


~结语~

ANSYS的应用官网提供了很多实用的ACT插件,其中有免费的,也有收费的。用户如果需要下载这些插件,需要在ANSYS官网注册账号并申请相关权限,故而下载ACT插件现在是一个比较令人着急的问题。为此,笔者收集了一些ACT插件,有需要的朋友可以通过以下链接自取:

https://pan.baidu.com/s/1Gz6tJXuVSHAJipM9KF2LPg

提取码: hj5t





来源:薛定谔的Cube
