混凝土棱柱体试件受压破坏LS-DYNA模拟案例

7月前浏览904
混凝土受压试验是确定混凝土强度等级的基本方法,一般确定混凝土强度等级是采用立方体试件。但实际工程中,混凝土构件大部分是棱柱体或圆柱体型。为了使试验测试的混凝土强度接近于混凝土结构的实际情况,在钢筋混凝土结构计算中,都是采用的混凝土的轴心抗压强度作为设计依据。

本文介绍通过有限元的方式模拟棱柱体混凝土试件的受压过程及破坏形态。需要强调的是,通过有限元模拟这个过程涉及许多参数,想要通过有限元方式模拟出与现实情况一致的结果需要做许多参数的标定,还需选择合适的本构模型。本文仅介绍LSDYNA中的操作过程,相关参数不具有工程意义。

—01—

模型建立及网格划分

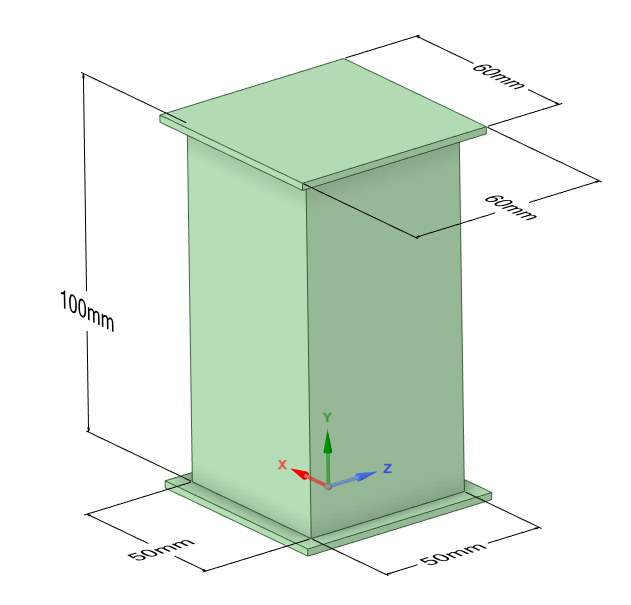

spaceclaim是ANSYS workbench中的主推建模软件,本文采用该软件建立了图1所示的模型。模型上下为钢板,中间为50mm×50mm×100mm的混凝土试件。具体建模过程不赘述。
图1  模型建立

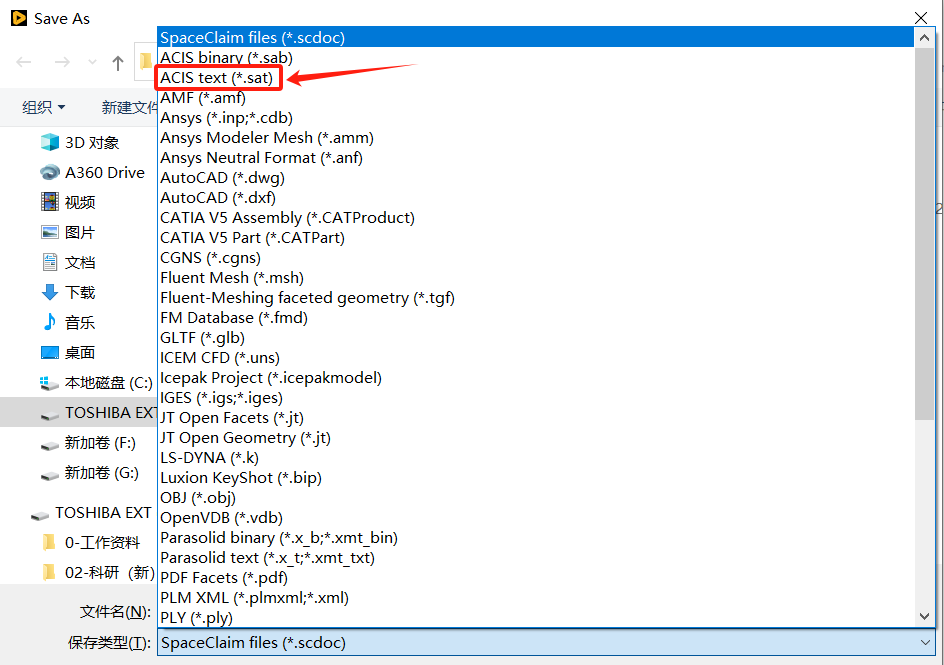

模型的网格划分我们采用hypermesh进行,因此首先导出软件可识别的模型格式,可采用.sat格式,如下图,该格式包含了各part体文件信息,导入hypermesh后可直接生成实体模型。
图2 导出模型

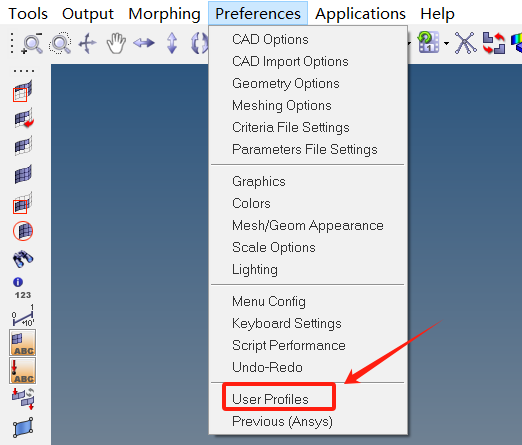

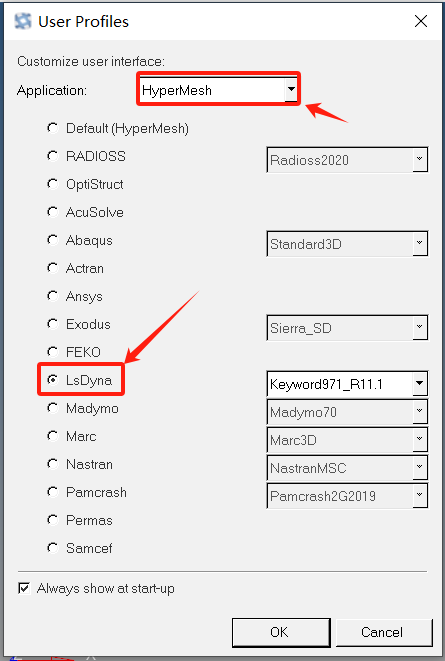

打开hypermesh后,先做如下配置,如下图:
图3 软件配置

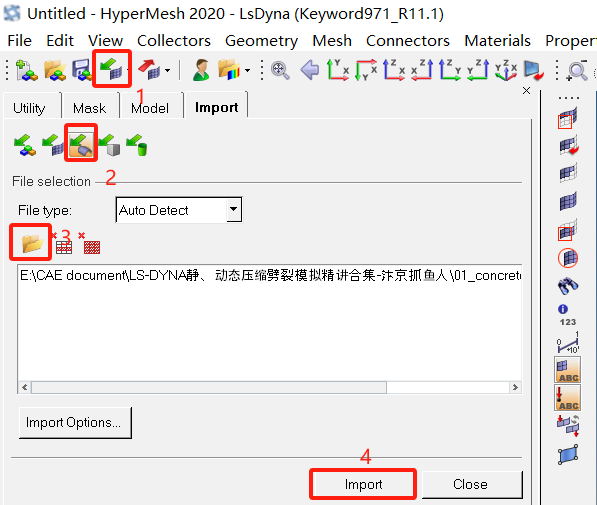

接着导入模型,如下图:
图4 hypermesh中导入模型

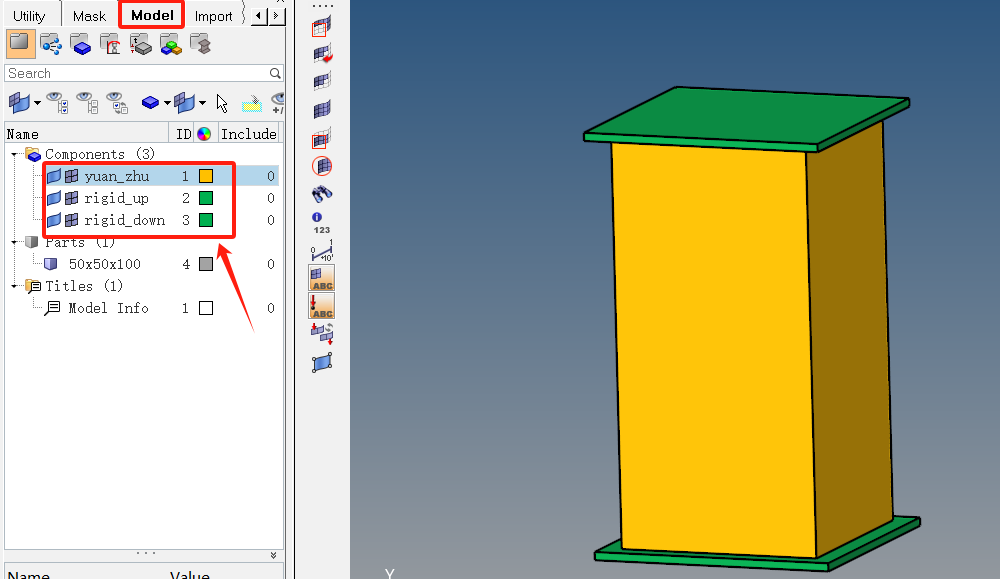

可以看到,导入的模型下有一个parts和3个组件。
图5 导入模型概况

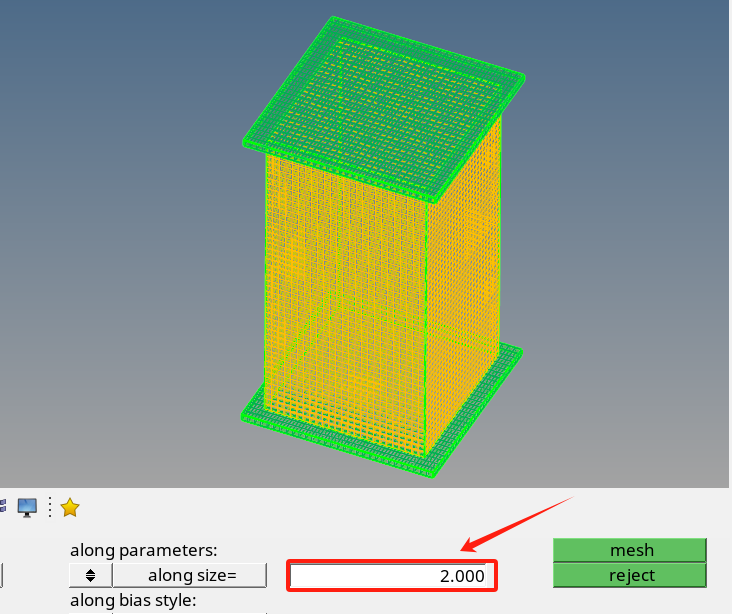

本例中网格划分较为简单,只需选择相应的体,确定单元类型和尺寸便可划分出规则的网格,如下所示:
图6 网格划分结果

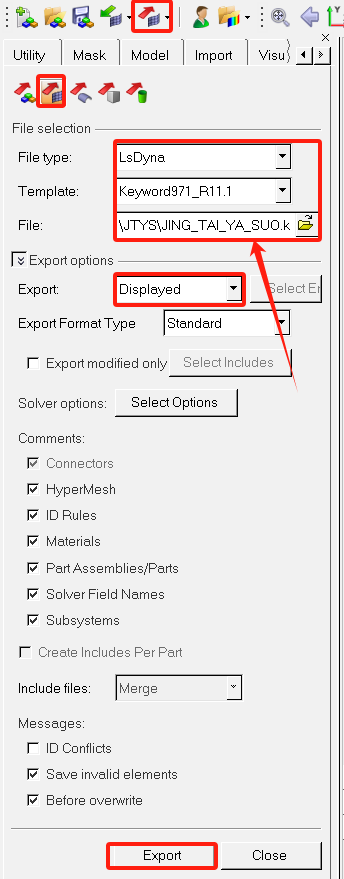

网格划分完成后,便可导出网格模型,由于后续需在LSDYNA中完成,因此我们设置导出路径后,导出为k文件,如下所示:
图7 导出网格模型文件

LSDYNA中建模能力比较弱,因此笔者习惯在其他软件中进行建模和网格划分。除上述方法外,我们也可在其他建模和网格划分软件中操作,只要最终的网格模型能够顺利导入LSDYNA,不出现错误即可。


—02—

确定统一的量纲


LSDYNA与abaqus一样,软件中没有单位系统,因此我们需要自己根据数据拟定单位制,即确保一致性的量纲系统,以确保分析的正确性

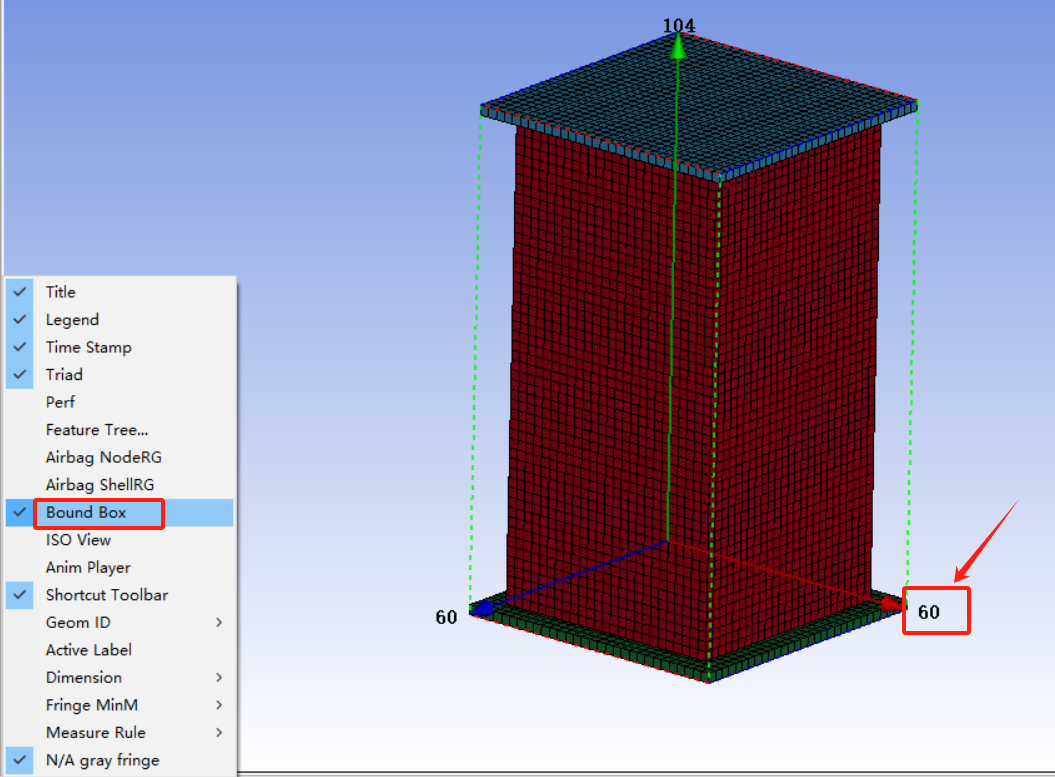

因此,我们在打开k文件后,首先看一下模型尺寸,如下图,建模时下图钢板尺寸我们是按照60mm建立的,因此可以确定长度尺寸的单位采用应采用mm制。
图8 确定长度尺寸单位

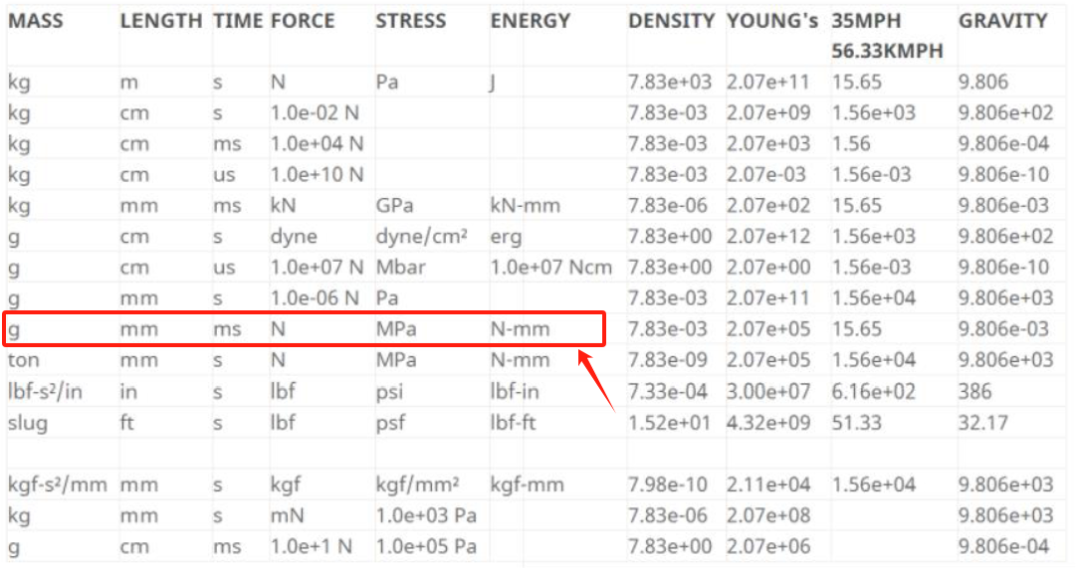

通常比较常用的单位制如下图,结合上面确定的长度单位,笔者习惯采用如下标记的单位制,即本例拟采用mm,ms,g,N单位制。
图9 统一的量纲系统(单位制)


—03—

keyword选项及设置


第一步:施加约束边界条件:
本例中需要固定模型中底部钢板,同时将上部钢板约束为只有沿着混凝土试件长度方向的位移(整体坐标轴Y方向)。本例采用刚体约束形式,关键字卡片设置如下:

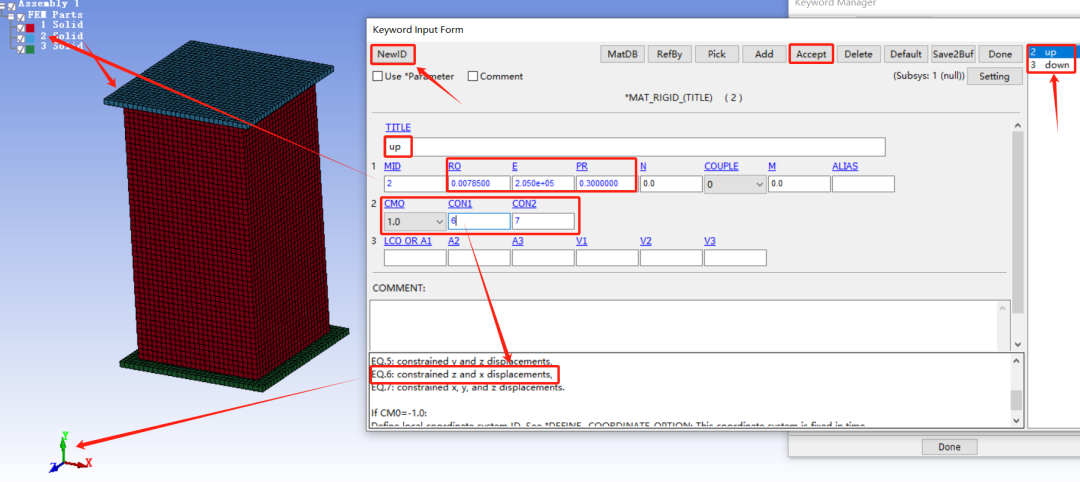

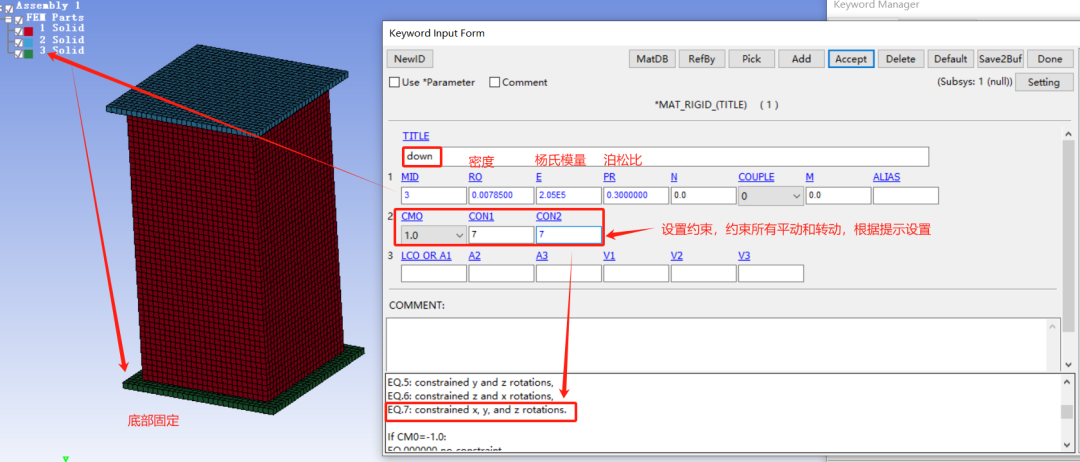

图10 *MAT_RIGID施加刚体约束

第二步:计算的控制选项设置:
计算需要考虑计算的时间、计算稳定性,如显示计算时间步长、接触刚度、沙漏控制等,计算控制的一些关键字卡片的参数如下(许多参数为默认值):

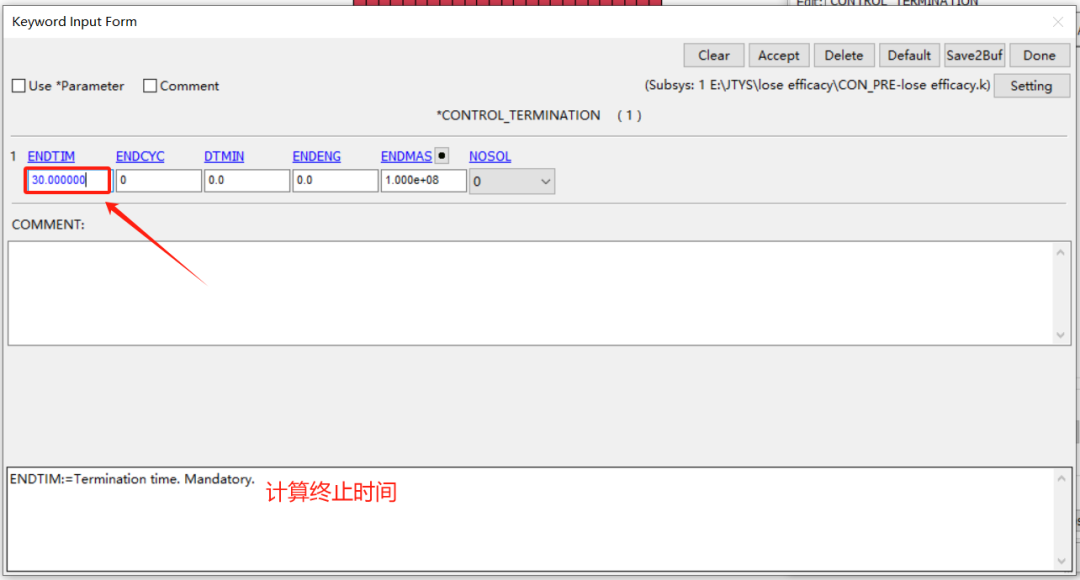

图11 *CONTROL_TERMINATION设置计算时间

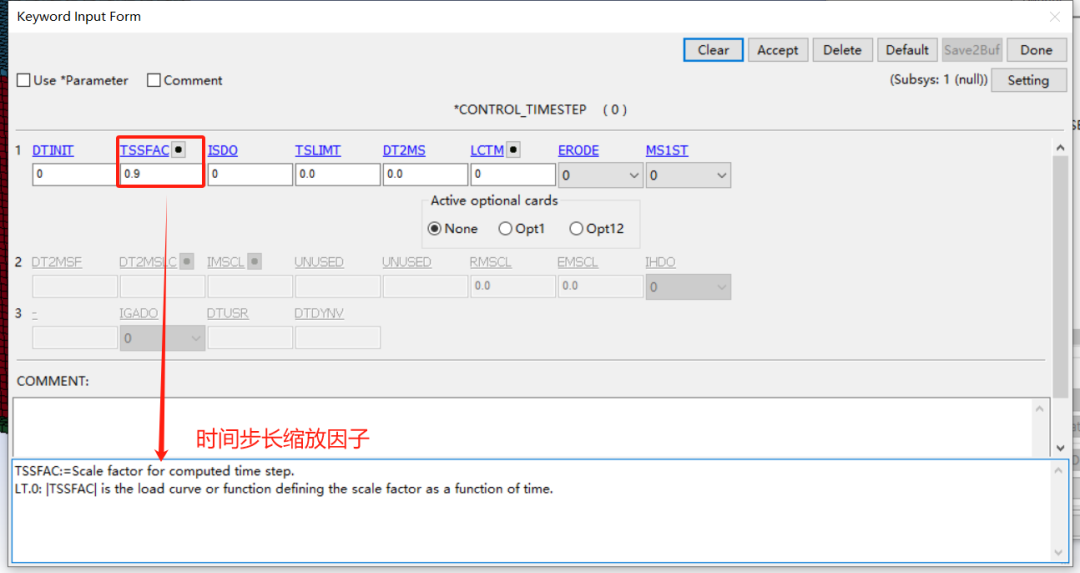

图12 *CONTROL_TIMESTEP时间步控制

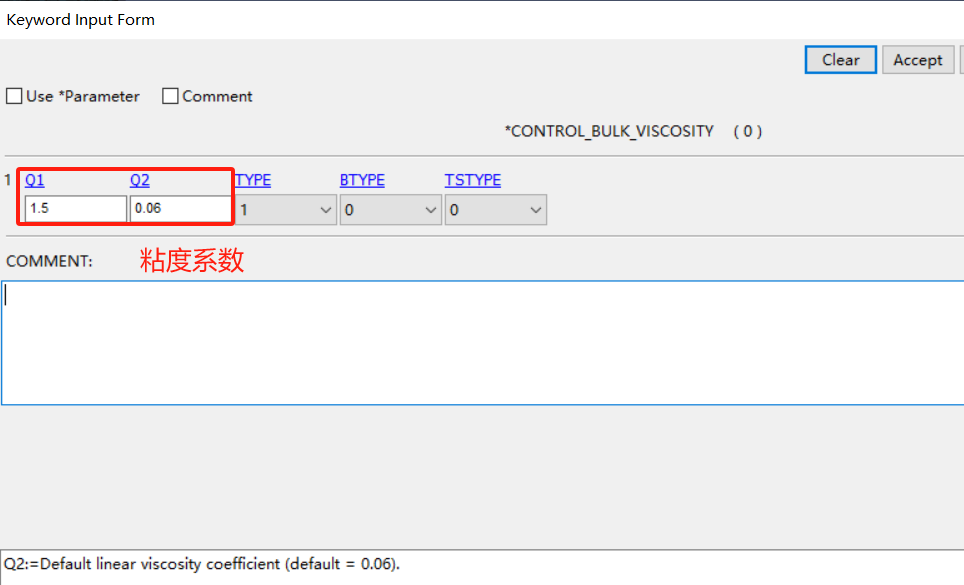

图13 *CONTROL_BULK_VISCOSITY体积粘度控制

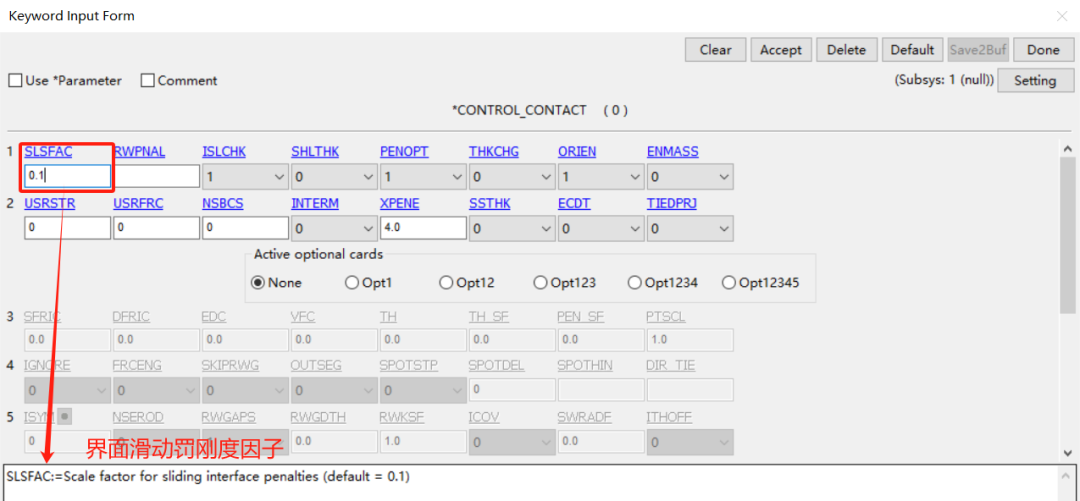

图14 *CONTROL_CONTACT接触控制

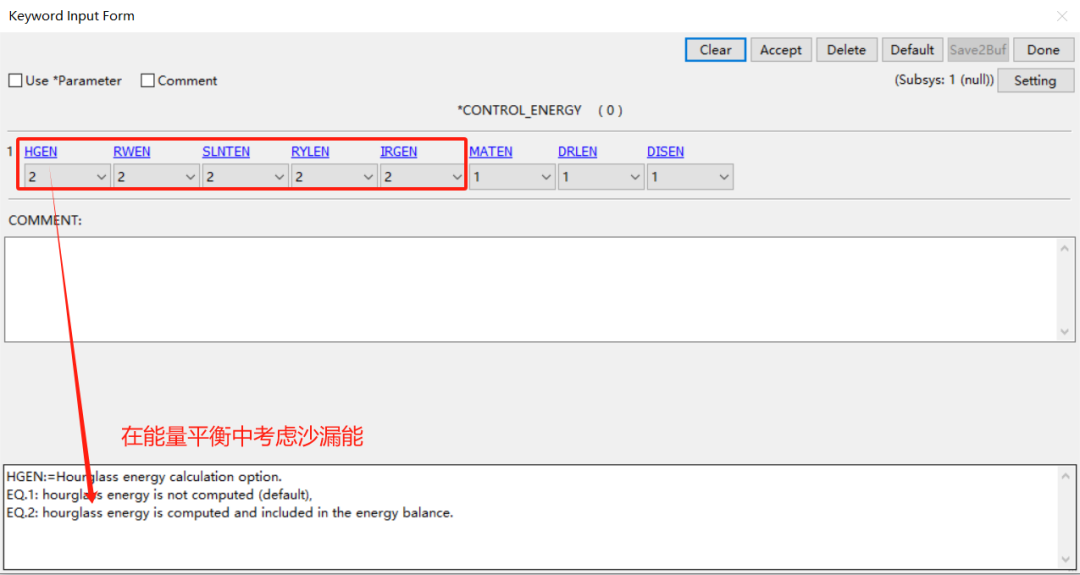

图15 *CONTROL_ENERGY沙漏能控制

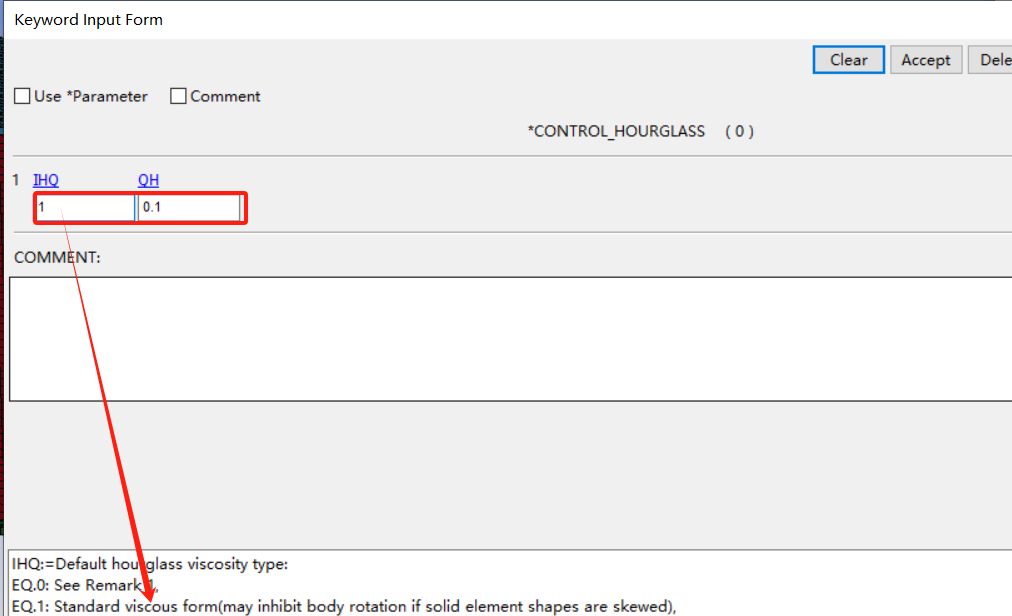

图16 *CONTROL_HOURGLASS沙漏控制

本例中,计算时间设置为30ms,其余均采用默认设置。

第三步:接触设置:
接触主要是两块钢板与混凝土试件的接触,设置接触静摩擦系数为0.2,动摩擦系数0.16。如下图所示:

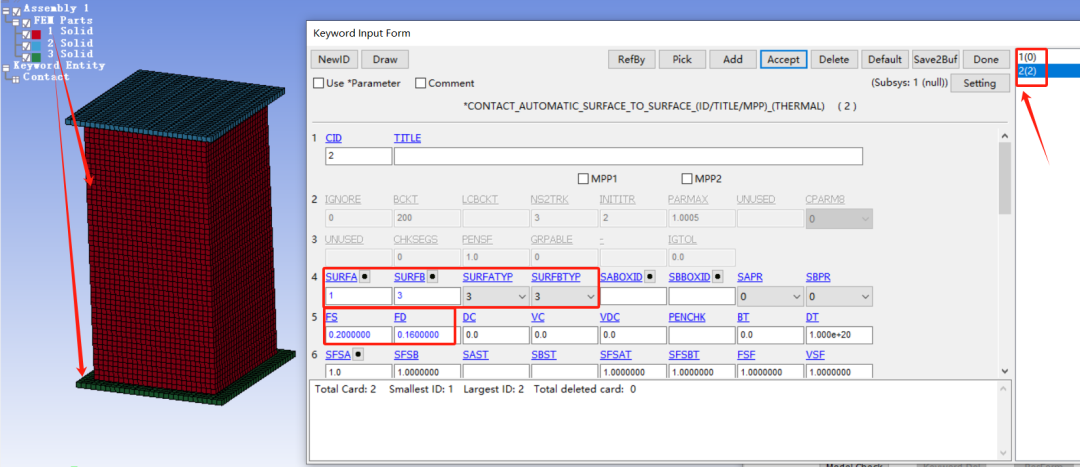

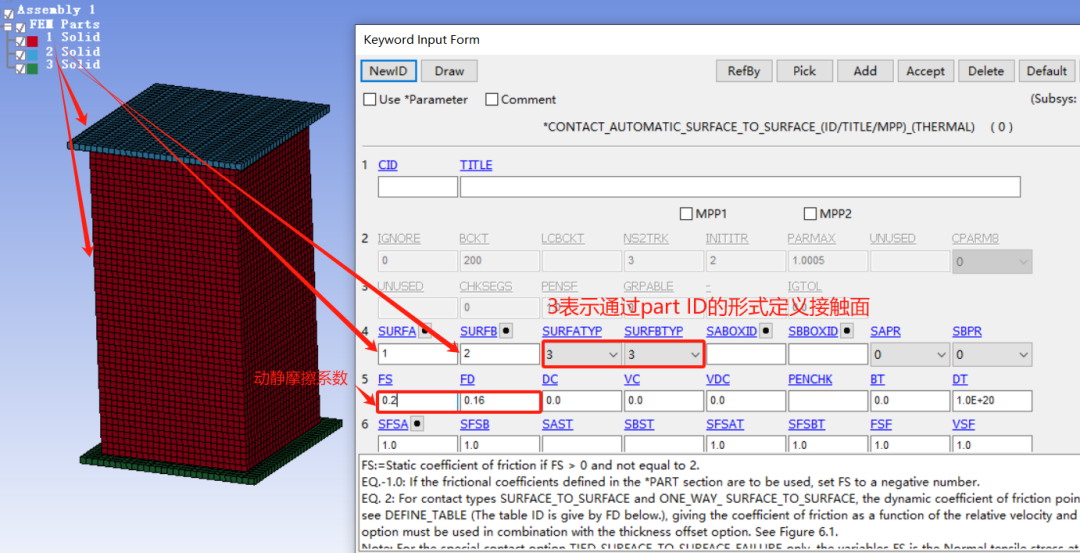

图17 自动面面接触设置

第四步:输出控制:
通过*DATABASE_OPTION关键字卡片设置接触反力RCFORCE,如下图,每隔0.01ms输出一次,总共就是30ms/0.01ms=3000个输出点。

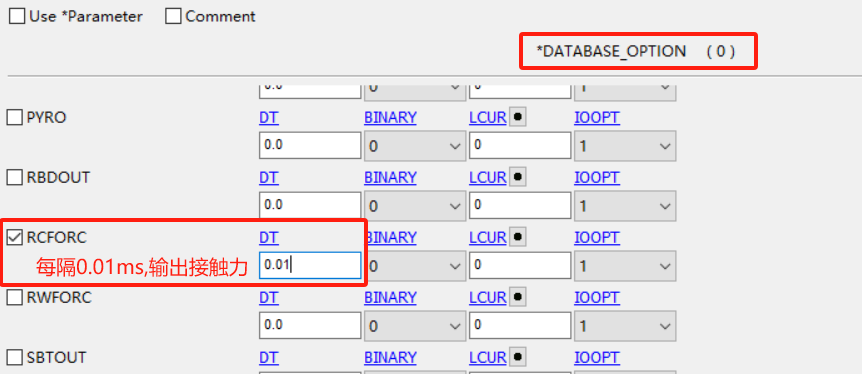

图18 接触反力输出设置

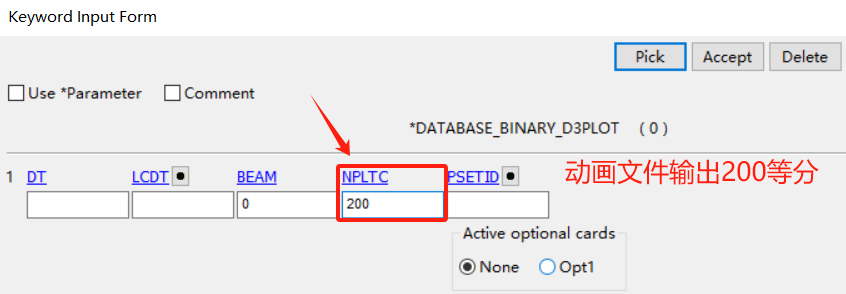

通过*DATABASE_BINARY_D3PLOT控制动画输出,如下图,30ms总共输出200等份。
图19 动画输出

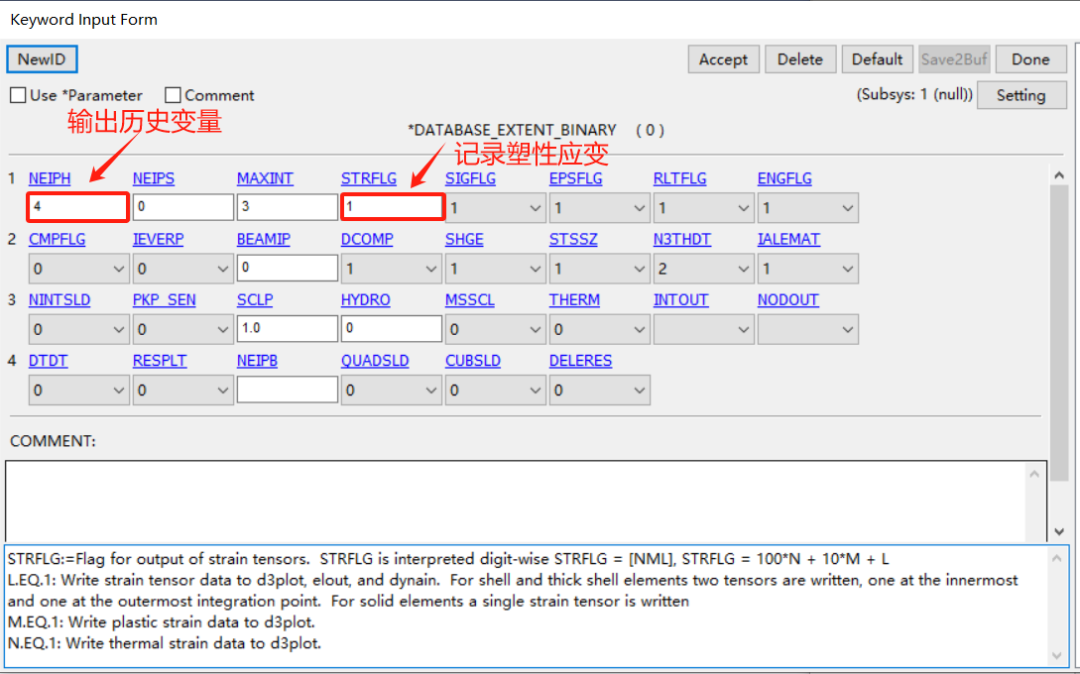

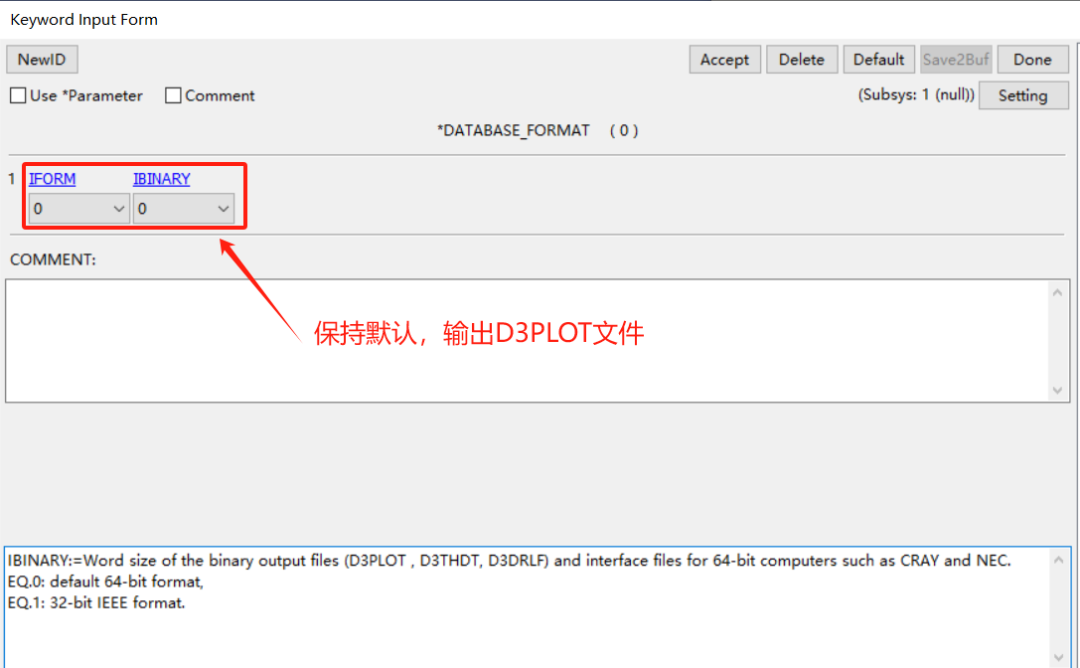

与此同时,我们需要输出历史变量,并记录有关数据,输出数据默认保存在3DPLOT文件中,如下图所示。
图20 输出历史变量和3dplot文件

第五步:施加速度加载控制:

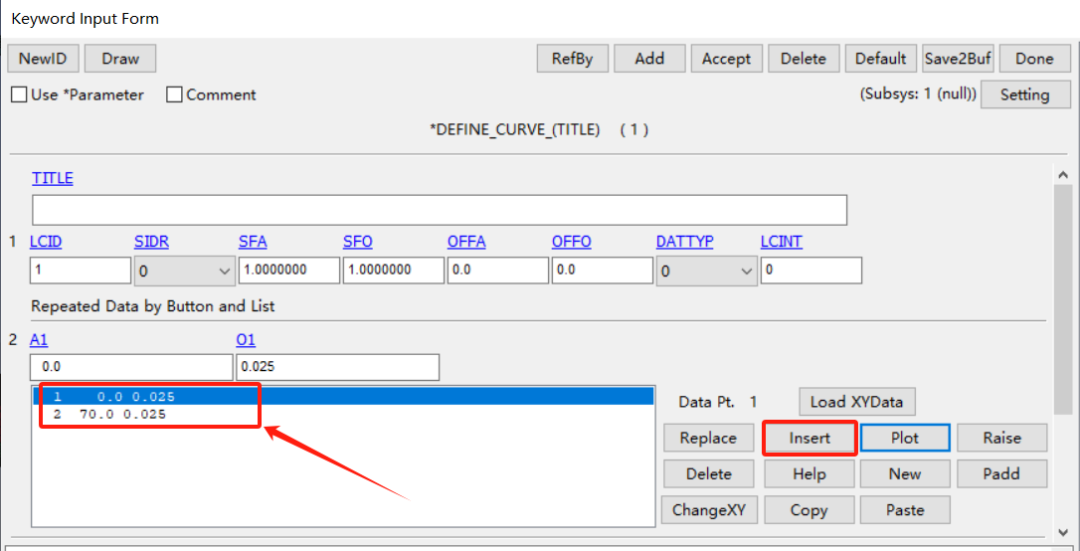

通过*DEFINE_CURVE定义一个加载速度曲线,本例加载速度设置为0.025mm/ms,即0.025m/s。

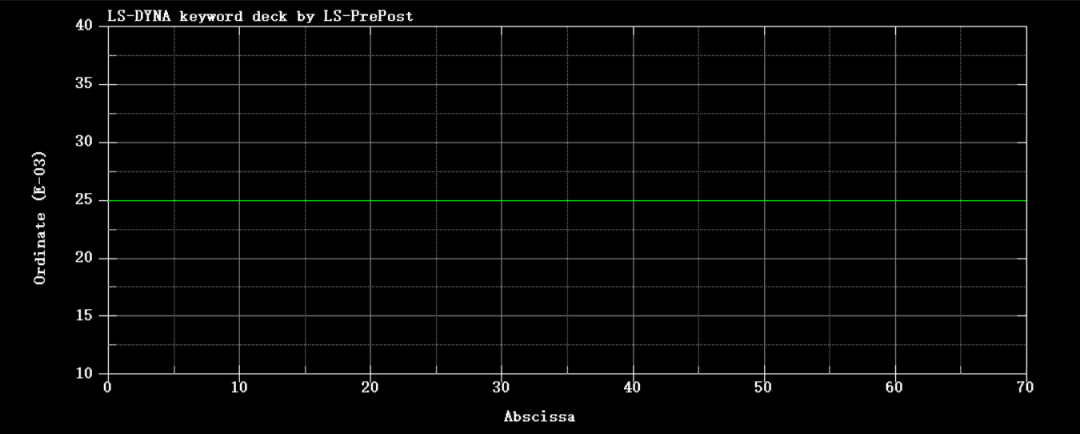

图21 定义加载曲线

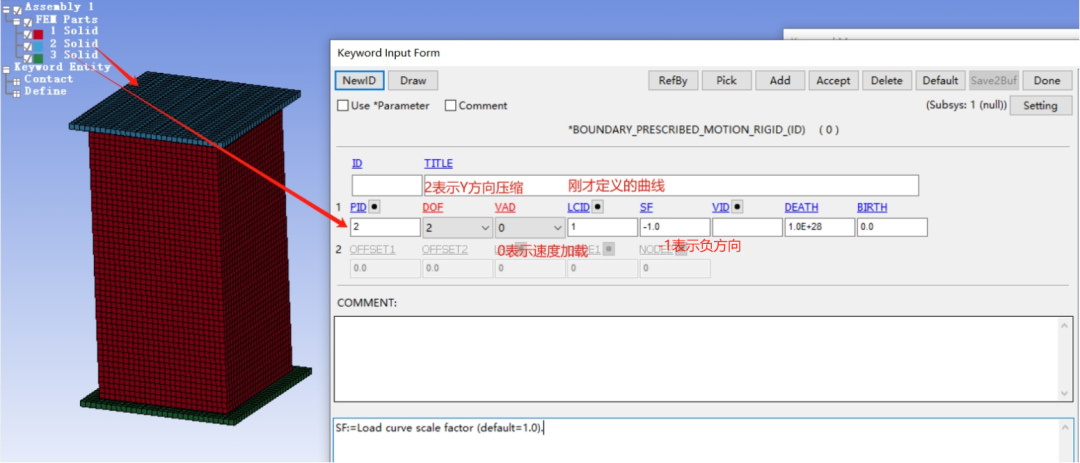

加载曲线定义完成后,可以将速度加载施加到顶部钢板。如下所示。
图22 施加加载速度

第六步:混凝土材料定义
混凝土我们采用*MAT_CSCM_CONCRETE本构模型,即第159号材料。设置混凝土强度为40MPa,骨料粒径设置为最小边1/4左右,即12mm,如下图所示。

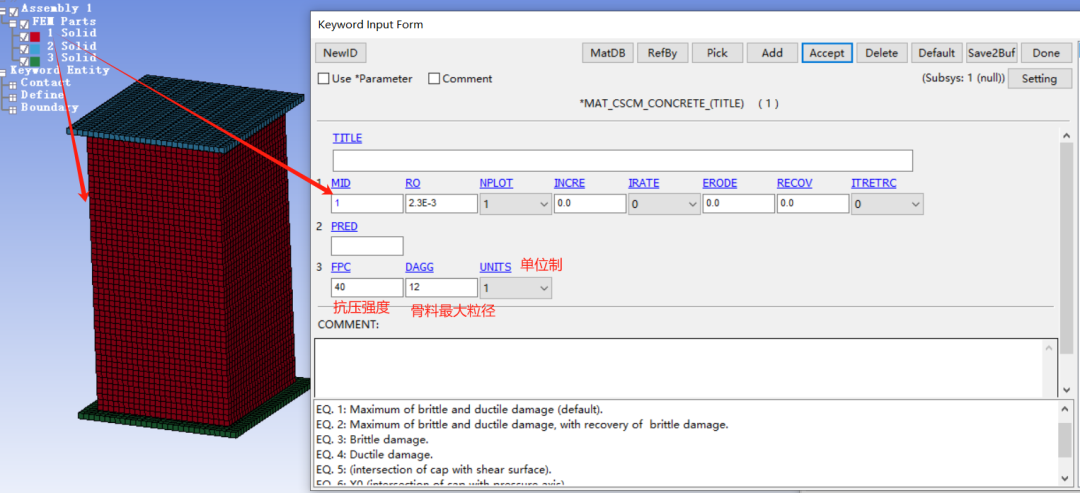

图23 混凝土材料定义

第七步:将材料分配到part

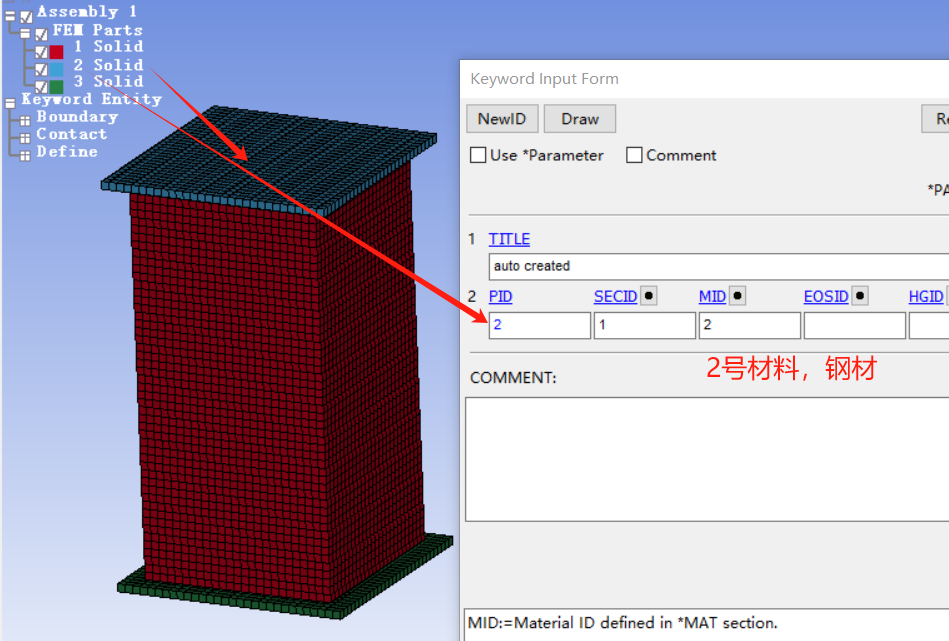

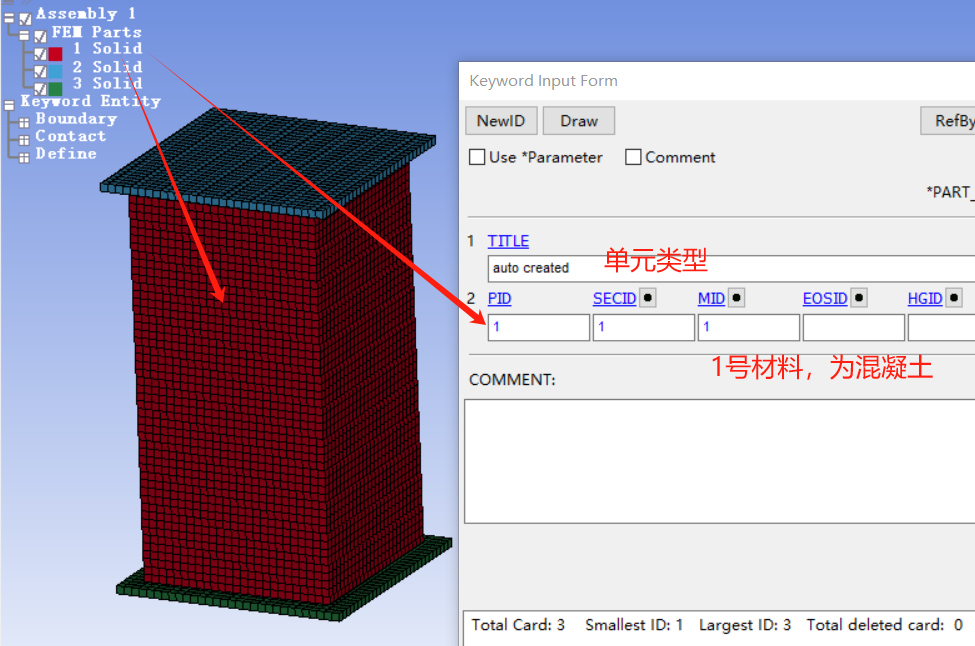

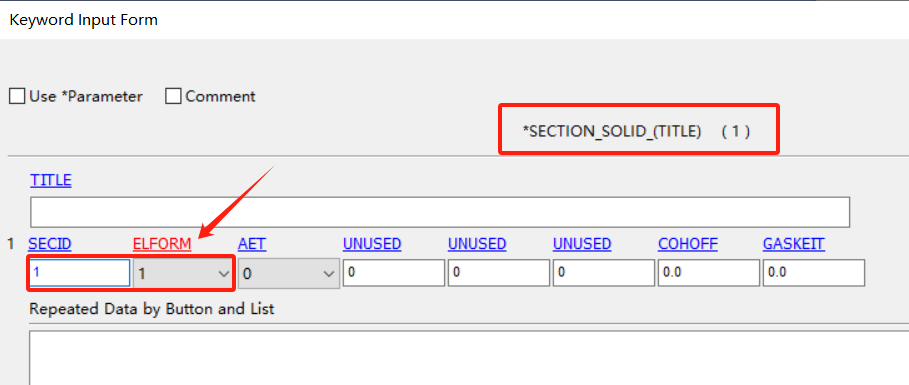

分配材料前,先定义实体单元,并采用1号算法。如下图。接着将材料分配至于part.

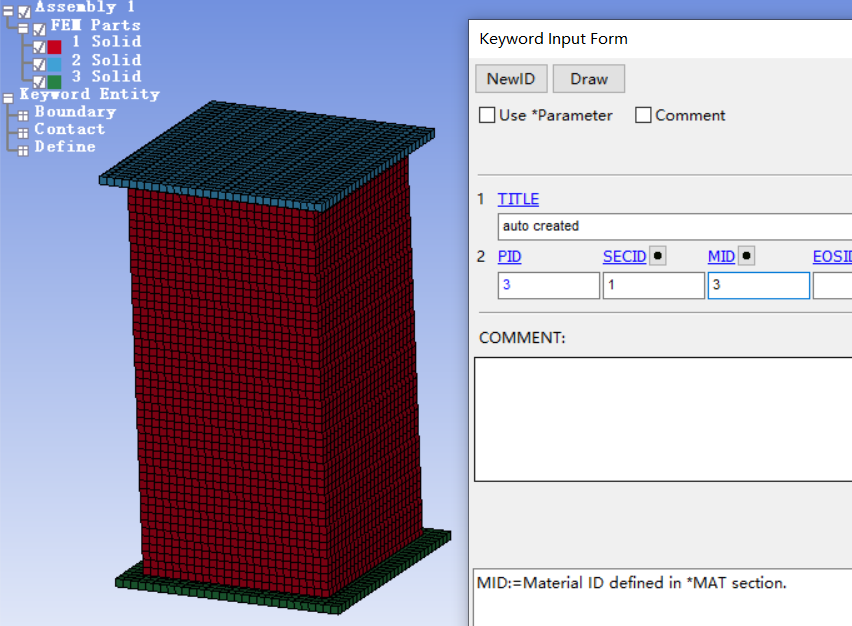

图24 定语实体单元
图25 分配part及材料


第八步:添加失效准则

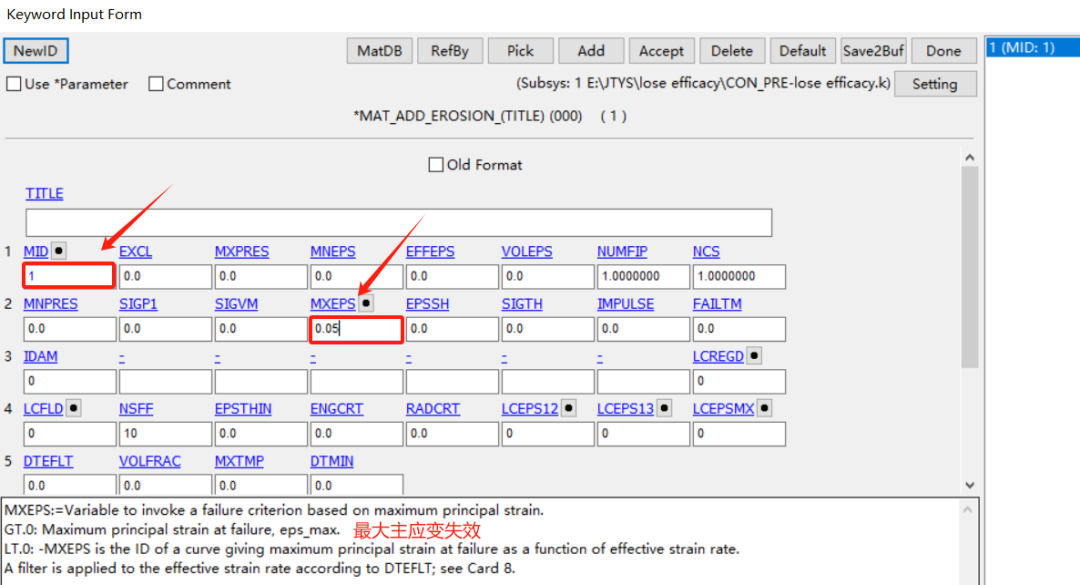

通过以上设置,就可以计算了。但由于我们想要看到试件的破坏情况,就需要添加失效准则。本例采用*MAT_ADD_EROSION添加最大主应变失效,如下图所示。设置最大主应变为0.05,但单元最大主应变超过0.05,单元将会被删除,以表现出破坏模式。

图26 失效设置

以上便是所有设置,相关关键字卡片参数的设置内容较多,篇幅有限,不便于一一详细讲解,有兴趣的朋友可以查阅软件手册,或根据以上步骤在软件设置界面上根据提示学习。

将上述设置保存为k文件,丢入求解器就可计算。

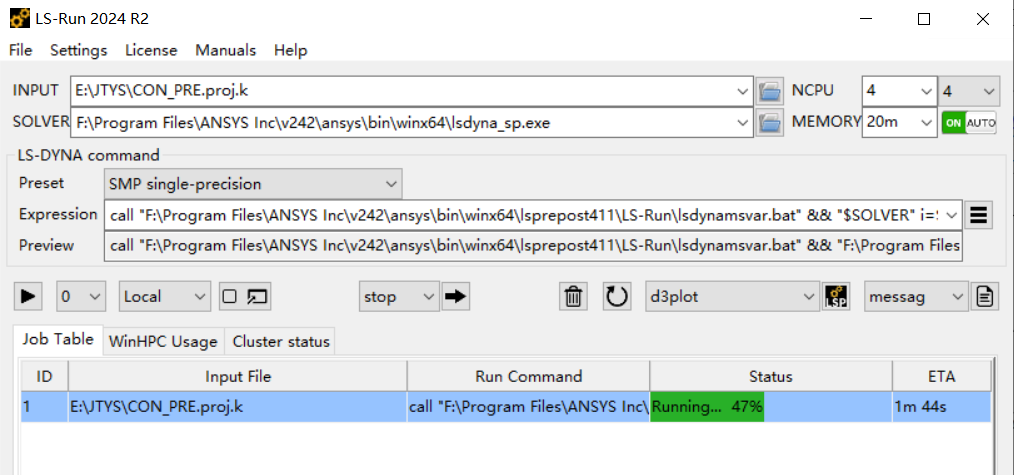

图27  求解器界面


—04—

计算结果及分析

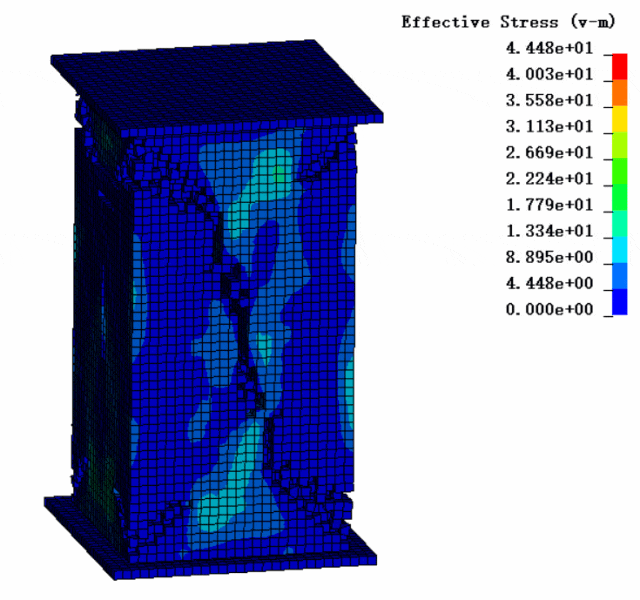

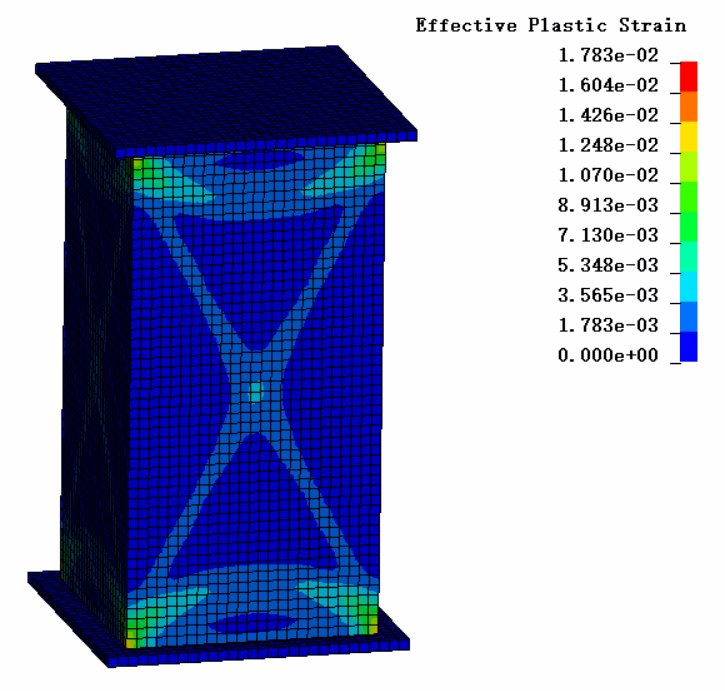

计算完成后可以输出应力、塑性应变等,结果如下所示:

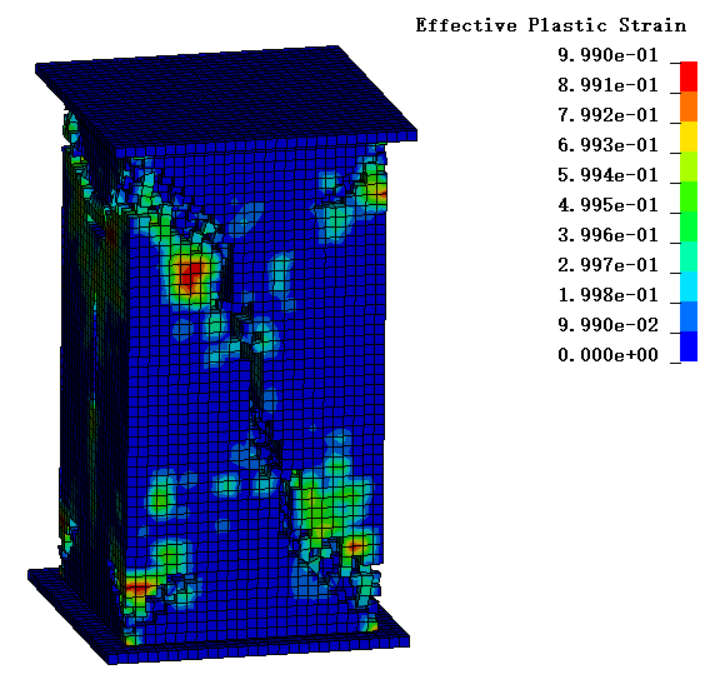

图28 应力、塑性应变及试件破坏形态

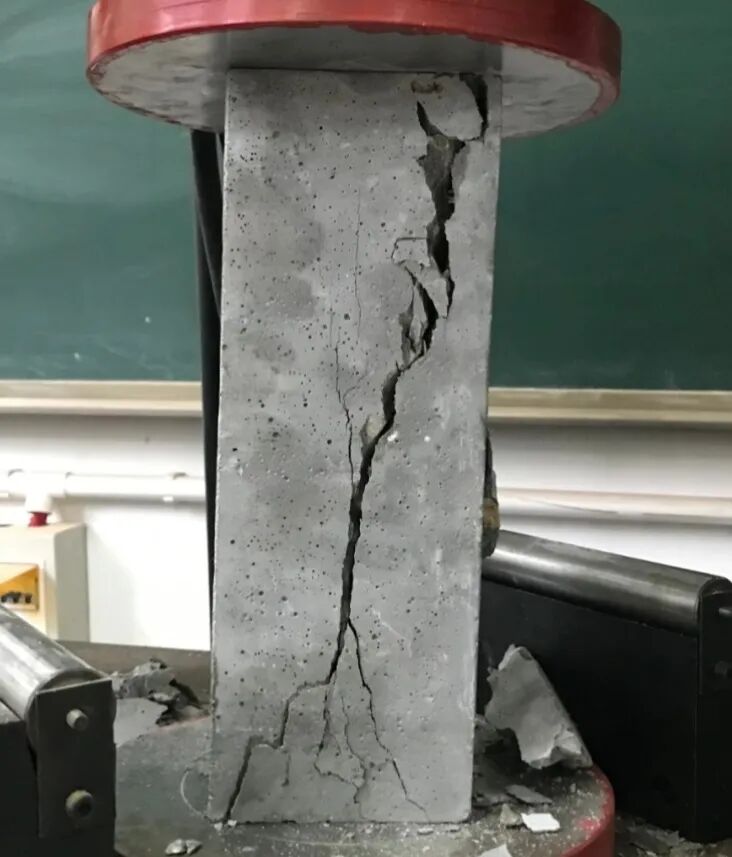

可以看到,试件失效出现了明显的斜线破坏,这与棱柱体混凝土试件的破坏形态一致,如下图所示。

图29 棱柱体混凝土试件破坏形态

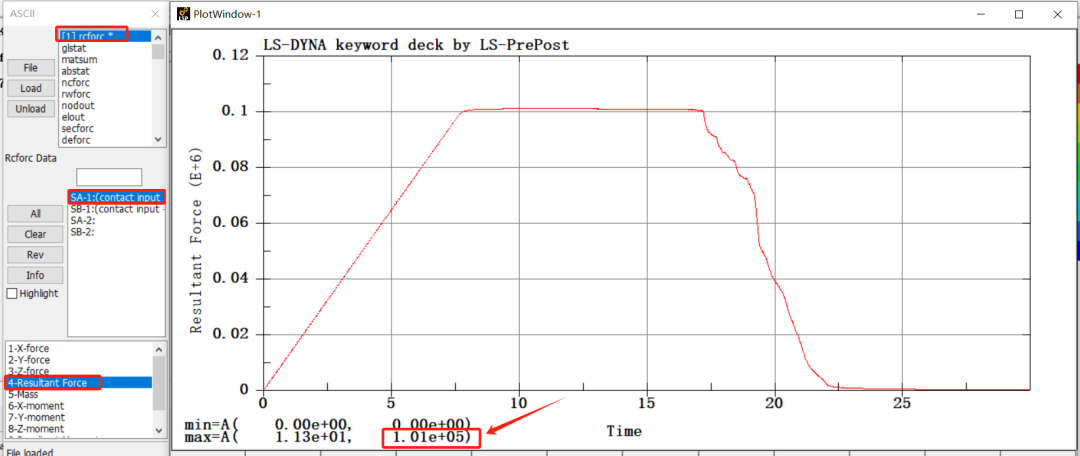

此外我们也可以输出,力和位移随时间的变化情况,据此可导出数据,绘制反力-位移曲线。由于从图中,可以看到位移和时间是线性关系,因此反力-位移曲线形状与下图力-时间曲线形状是相似的。


图29 反力随时间的变化

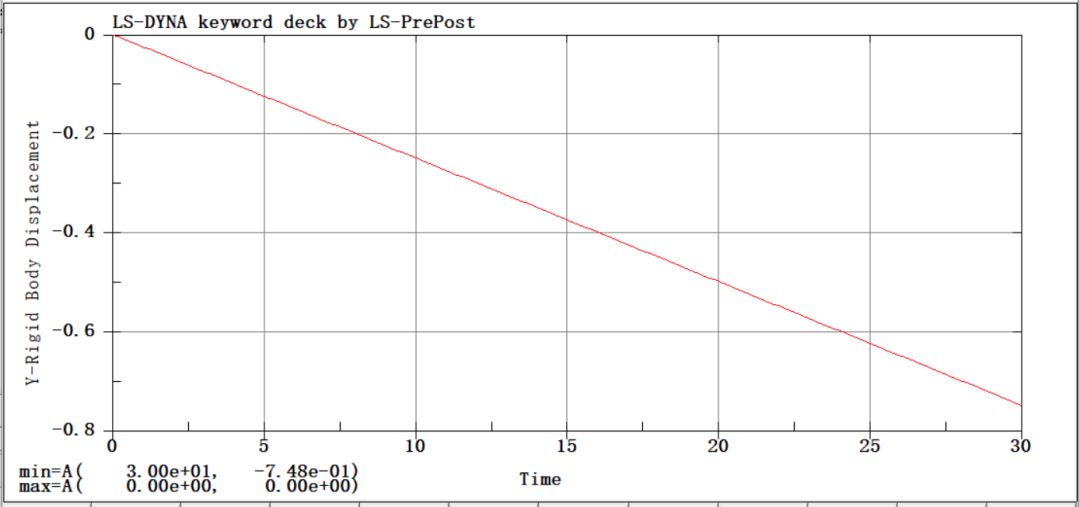

图30 位移随时间的变化


从上面的曲线图可以看到,最大反力为1.01E5N,由于试件截面尺寸为50mm×50mm,因此可计算抗压强度为:101000/50/50=40.4MPa。与设定的抗压强度相差不大。


此外,还可以看到计算约22.5ms左右,试件彻底失效,反力约为零。失效时的最大位移为0.025*22.5=0.5625mm。根据最大位移,可计算最大竖向应变为:位移/构件长度=0.5625/100=0.005625。

本例中,笔者选择的混凝土本构模型也可替换为其他混凝土本构。不同本构计算得出的结果差异比较大,因此不同场合应选择合适的本构模型。

来源:薛定谔的Cube
SpaceClaimACTLS-DYNAWorkbenchHyperMesh材料控制试验
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-12-31
最近编辑:7月前
巴郡撸猫人
硕士 签名征集中
获赞 15粉丝 25文章 73课程 0
点赞
收藏
作者推荐
