CETOL 6σ在病床轮脚制动系统公差分析与优化

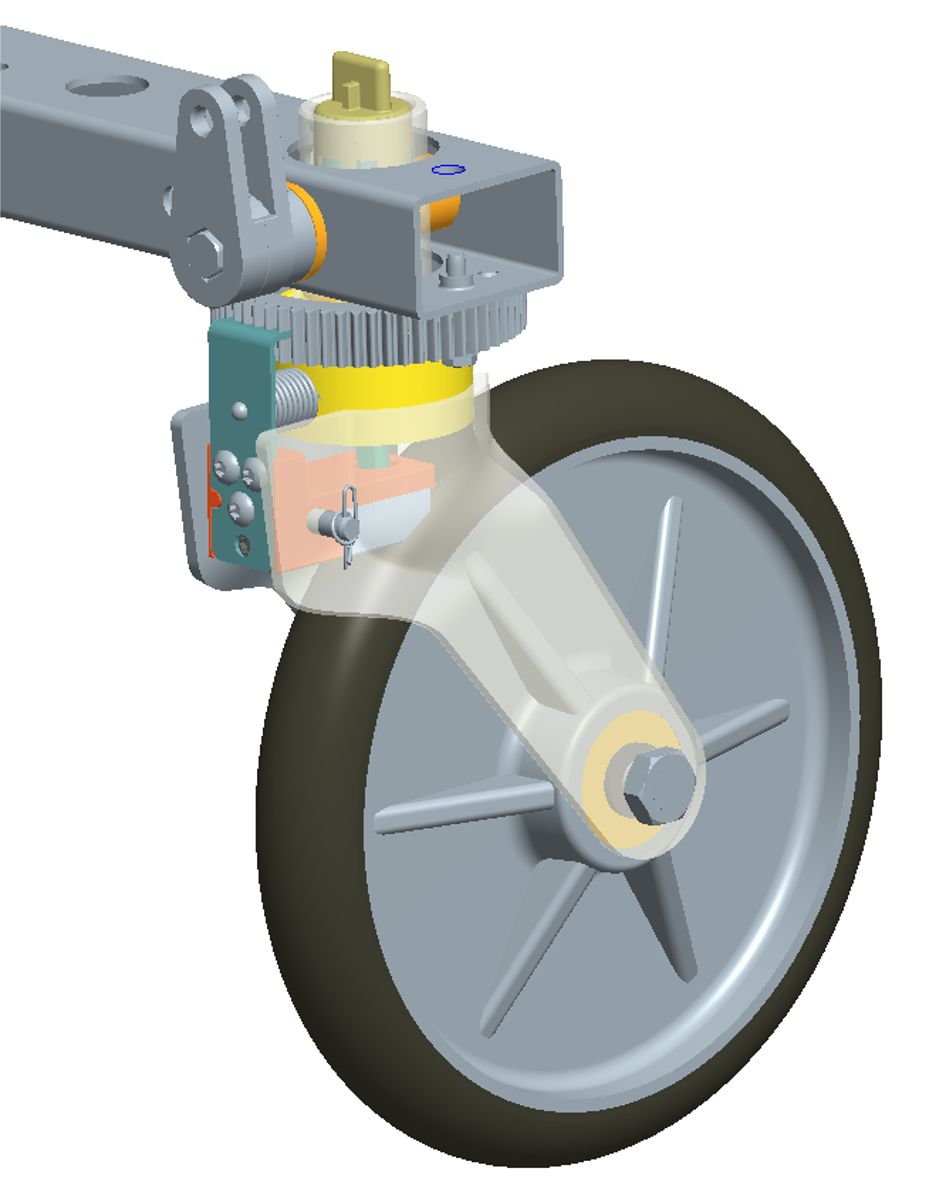

某医疗设备制造商在手术室病床的脚轮制动系统开发中遇到关键技术挑战。该制动系统需确保制动蹄片与轮毂的精确对中，但其多组件结构（包含凸轮、齿轮、衬套、弹簧夹等）在装配中因公差累积导致制动效能不稳定。无论轮胎对中状态如何，制动系统的对中性均无法满足临床安全要求，迫切需要系统性公差优化。

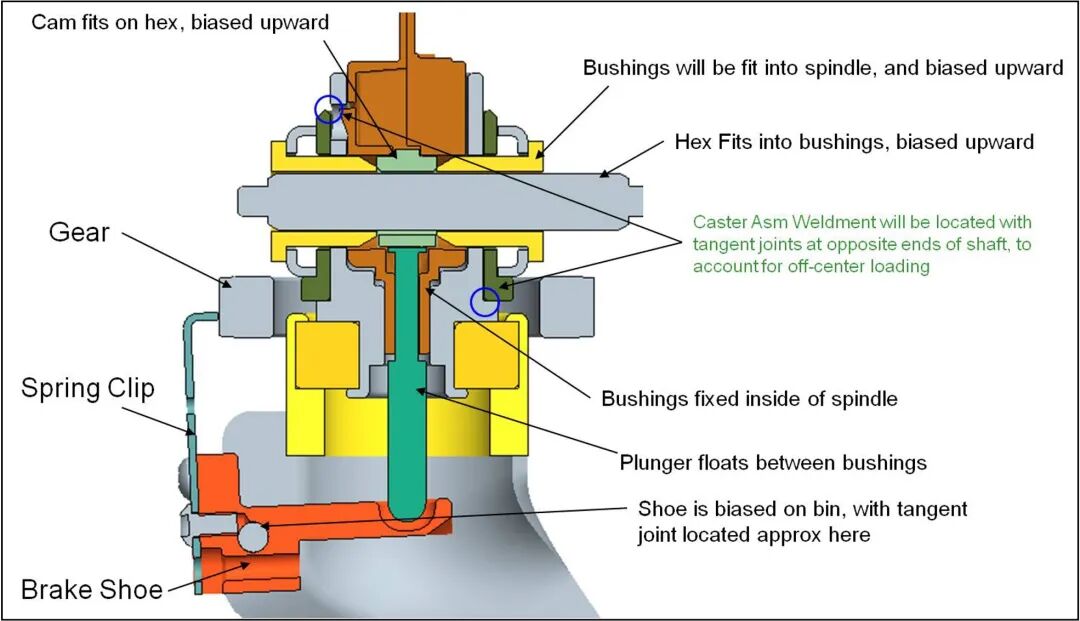

病床脚轮制动机构为空间联动装置，其复杂性体现在：
多组件耦合关系：凸轮与刹车蹄片的接触面、齿轮传动链、衬套定位结构等存在几何依赖；
公差敏感度高：制动蹄片与轮毂的间隙公差（如±0.1 mm）需严格控制，否则引发偏磨或制动失效；
装配顺序影响：若未按优化顺序装配（如先固定凸轮轴后安装弹簧夹），会导致内力分布不均，放大尺寸偏差。
客户采用 Sigmetrix CETOL 6σ 软件构建三维公差分析模型，重点完成以下工作：
定义变化源与输入变量
Define Sources of Variation and Input Variables
输入凸轮轮廓度、衬套内径公差、齿轮等制造及装配变量，并关联其统计分布（如正态分布Cp≥1.33）。
装配偏差传播分析
Assembly Deviation Propagation Analysis
基于系统矩法 (Method of Moments)计算制动蹄片与轮毂对中度的标准差与合格率，识别关键贡献因子（如凸轮角度公差贡献度达32%）。
生成装配网络图
Generate Assembly Network Diagram
可视化展示齿轮-凸轮-刹车蹄片的尺寸路径，定位公差累积敏感环节（如衬套与轴的配合面）。
评估装配性能与风险
Evaluate Assembly Performance and Risk
量化各公差对制动对中度的敏感系数，优先优化高敏感参数。
基于 CETOL 分析结果，项目团队从三个维度实施了系统性优化：首先，通过重构装配顺序有效控制了偏差累积，采用分阶段装配策略显著提升了装配一致性；其次，针对关键尺寸和公差进行精准优化，在保证功能性能的同时平衡了加工成本；最后，通过结构增强设计降低了敏感环节的变异风险。优化后，制动系统对中度显著提升，故障率大幅降低，同时通过合理的公差分配策略实现了制造成本的优化控制。
本案例充分体现了系统性公差分析在复杂机构开发中的关键作用：通过精准识别潜在问题领域，为后续优化提供了明确方向；通过制定合理的装配和调整顺序，有效减少了偏差传播；最终通过优化尺寸和公差设计，在提升产品性能的同时实现了制造成本的有效控制。这一方法论为高精度医疗设备的可靠性提升提供了可复用的技术路径。
