Adams柔性体分析
在进行Adams刚柔耦合时,会需要通过有限元软件制作柔性体文件。使用柔性体文件时,有时主要用到柔性体文件的刚度特性,有时会进行动力学分析,观察柔性体在运动过程中的应力变化,那么柔性体的刚度和应力与有限元分析结果相比精度怎么样呢?本文将分别通过adams动力学分析并对比有限元分析,校核柔性体仿真的精度和有效性。
首先通过Optistruct建立实体单元的柔性体,如图1,该结构长150mm,高30mm,厚20mm。该结构材料为结构钢,弹性模量为210000Mpa,泊松比为0.3,然后在输出柔性体时,提取30阶模态(adams柔性体采用模态叠加法),并且输出节点应力,具体如下:

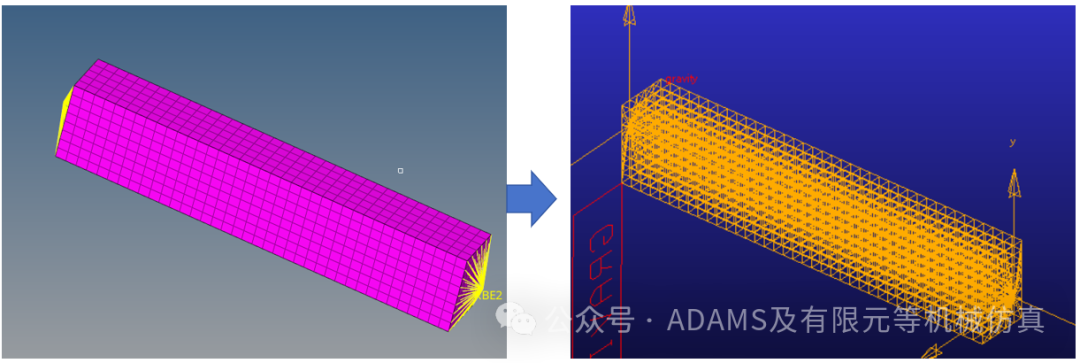

图1.柔性体建立
2.1弯曲分析
刚度校核
在分析前,采用abaqus建立同样的模型,然后以abaqus为基准进行校核。在应用abaqus分析时,采用C3D8单元(与Optistruct转化成柔性体时,单元类型一致),然后左侧固定,右侧施加向下10mm的位移约束。

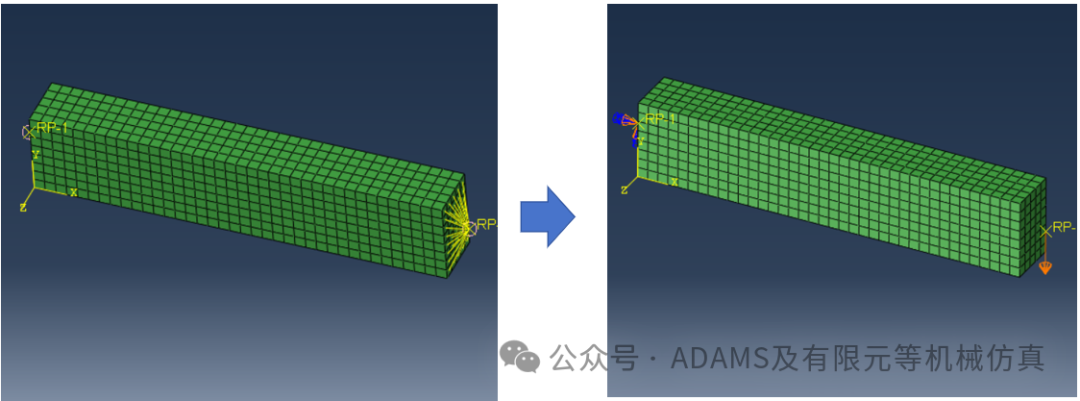

图2.有限元模型建立
仿真后提取右侧位移约束的作用反力及位移,结果如下:

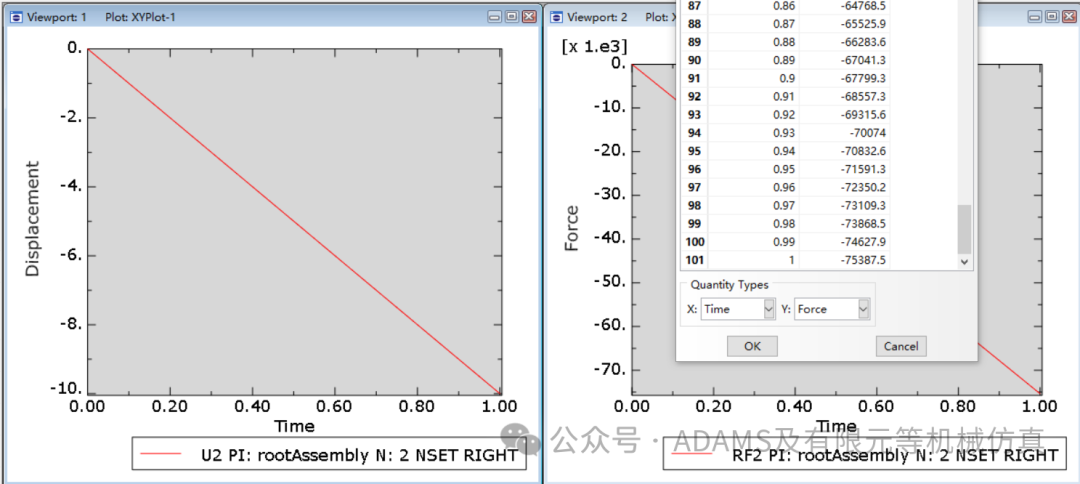

图3.作用反力与位移结果
从图3可以看出作用反力最大为75387N,作用位移为10mm,所以这种边界约束下,结构的弯曲刚度为7538.7N/mm。
然后同样的边界条件,在Adams中仿真,约束及驱动如下:

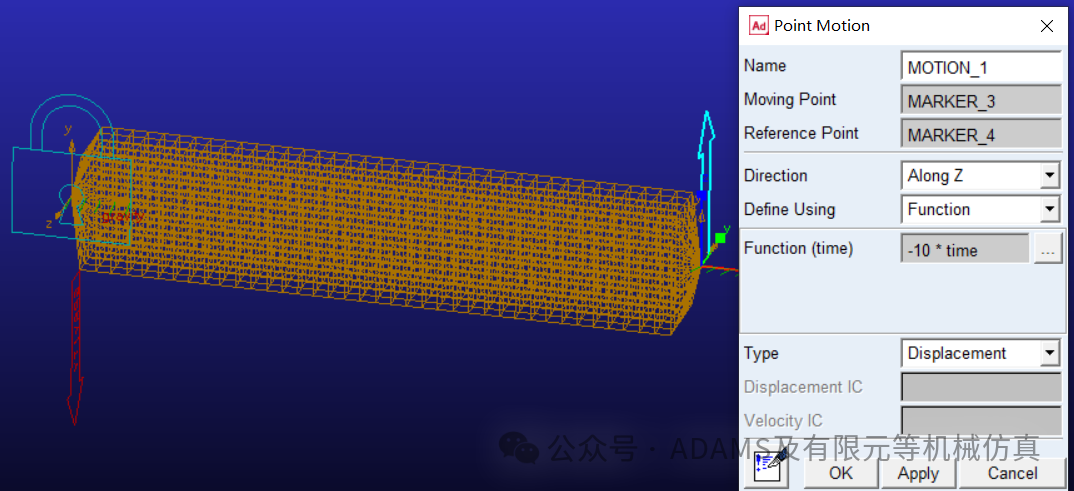

图4.adams实体单元弯曲仿真
然后同样提取驱动的作用力和驱动位移:

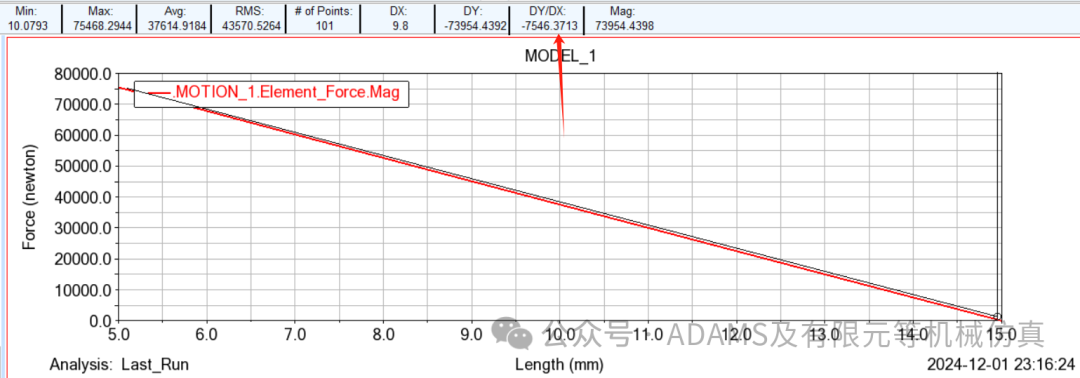

图5.adams刚度仿真计算
通过图5可以看出adams仿真的刚度为7546N/mm,与有限元的刚度计算结果:7538.7N/mm相比,相差0.1%。因此adams柔性体刚度方面基本与有限元结果一致,证明了柔性体刚度的准确性。
应力校核
然后再来看应力结果,两者同时提取在位移为2mm(10mm时,应力大约为3000多Mpa,超出大部分合金钢的屈服强度)时的应力结果,首先来看abaqus结果,具体如下:

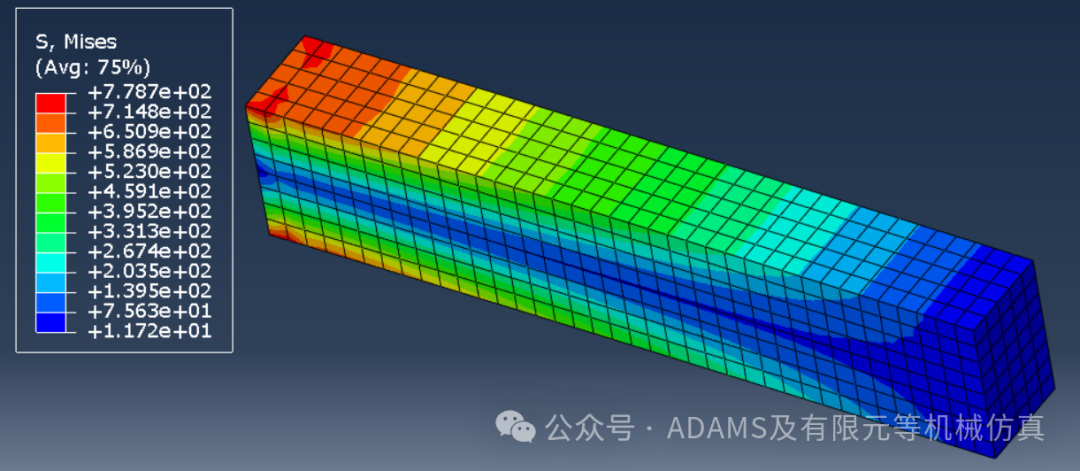

图6.abaqus弯曲应力计算结果
同样也提取adams在2mm下的应力结果,具体如图7:

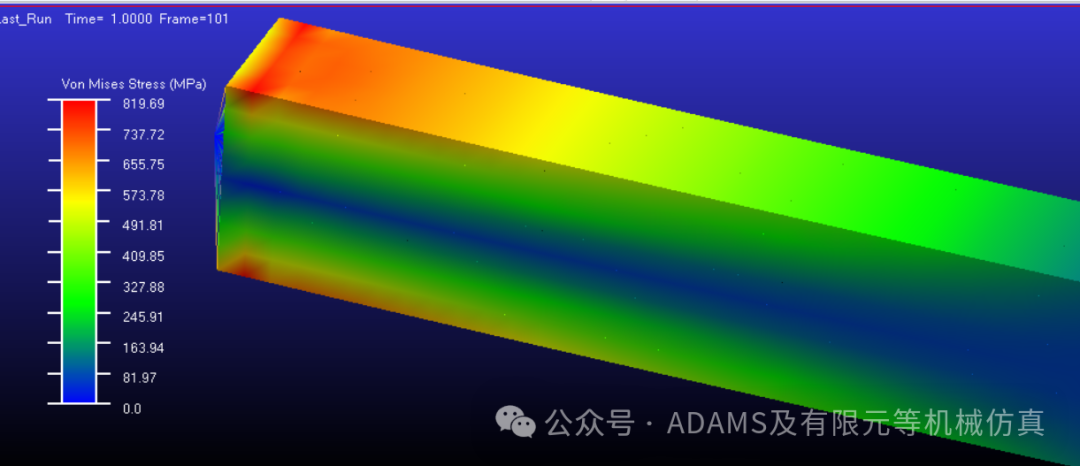

图7.adams弯曲应力计算结果
从图6和图7可以看到,有限元计算最大应力为778Mpa,adams计算最大应力为819Mpa,两者相差5%,虽然有差距,但在该精度下,个人认为Adams已经可以通过柔性体动力学分析,定性的分析结构特性。
2.2拉伸分析
再来看拉伸的分析,通过abaqus和adams分别向右拉伸1mm,然后提取拉伸刚度及拉伸应力。
刚度校核
首先来看两者的刚度结果,abaqus的刚度结果如下:

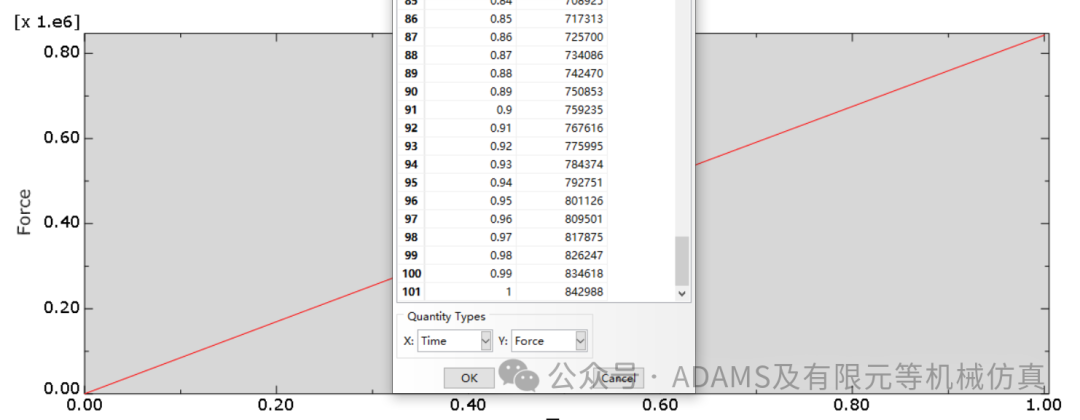

图8.abaqus拉伸刚度计算结果

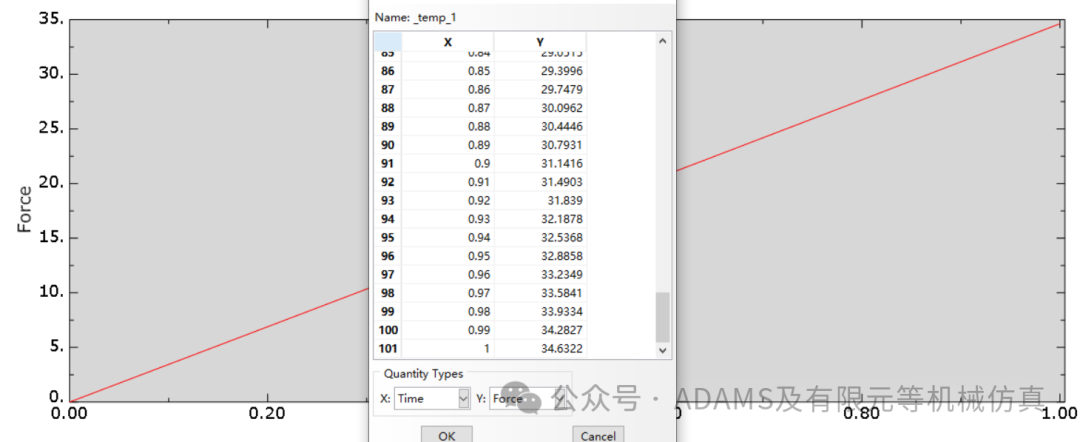

然后再来看adams的拉伸刚度,具体如下:

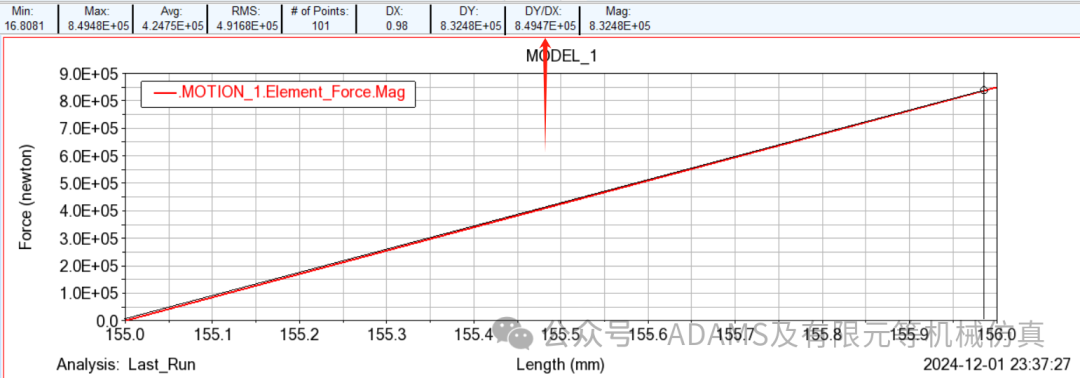

图9.adams拉伸计算结果
从上两图可以看到abaqus的拉伸刚度为842988N/mm,adams的拉伸刚度为849470N/mm,两者相差0.7%。
应力校核
然后再来看应力计算结果:

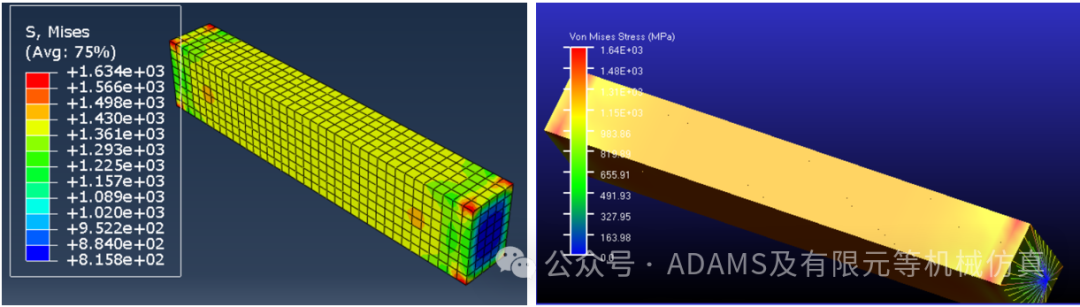

图10.abaqus与adams拉伸应力结果对比
上图可以看出有限元分析结果为1634Mpa,adams分析结果为1640Mpa,两者基本一致。
在动力学及静力学分析时,常常用的壳单元,本节同样校核下壳单元柔性体的刚度、应力计算精度。具体壳单元结构如下,长150mm,宽30mm,厚2mm。然后左右两侧各有一个外连点,最后以此基础生成柔性体。

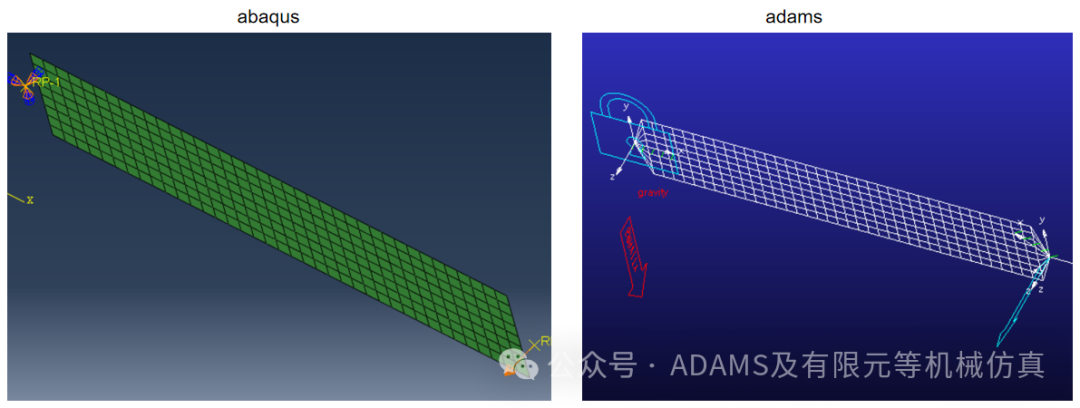

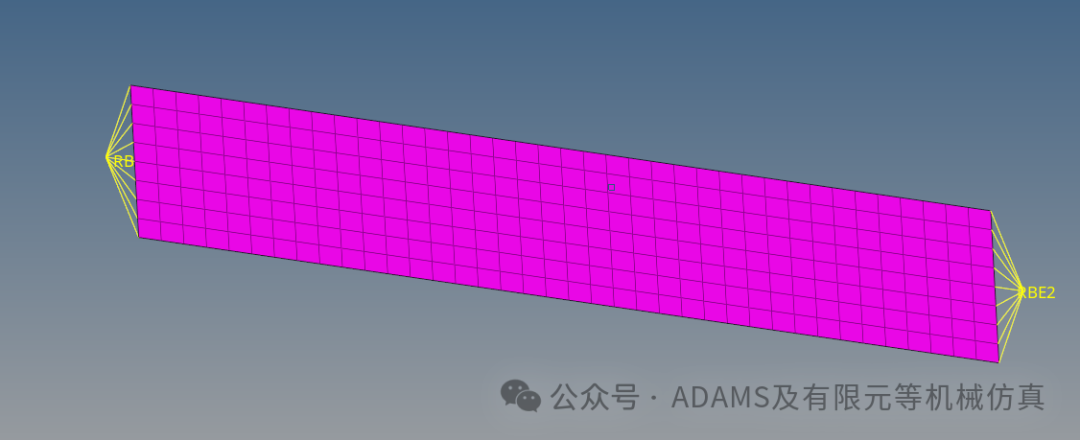

图11.壳单元结构
3.1弯曲分析
首先采用两者软件分别侧向弯曲10mm:

图12.弯曲边界设置
然后分别提取刚度、应力计算结果:
刚度计算结果:

图13.abaqus壳单元弯曲刚度计算结果(位移量10mm)

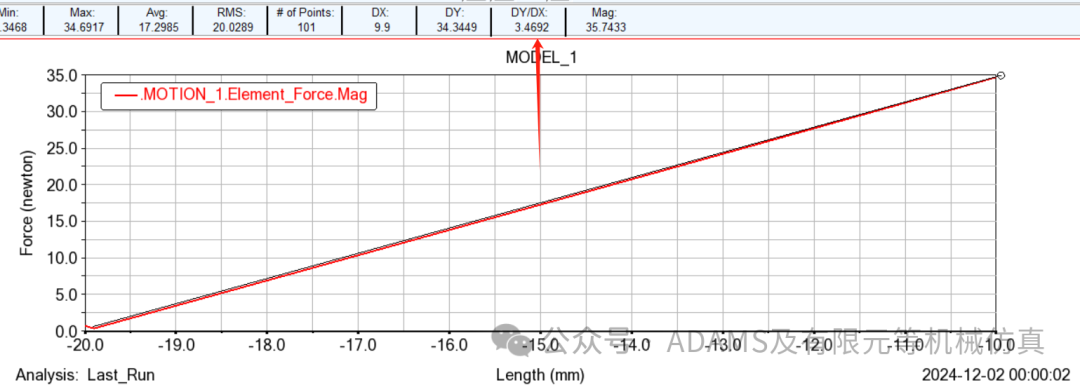

图14.adams壳单元弯曲刚度计算结果
从上图可以看出两者的弯曲刚度都为3.46N/mm,刚度计算结果一致。
应力计算结果:

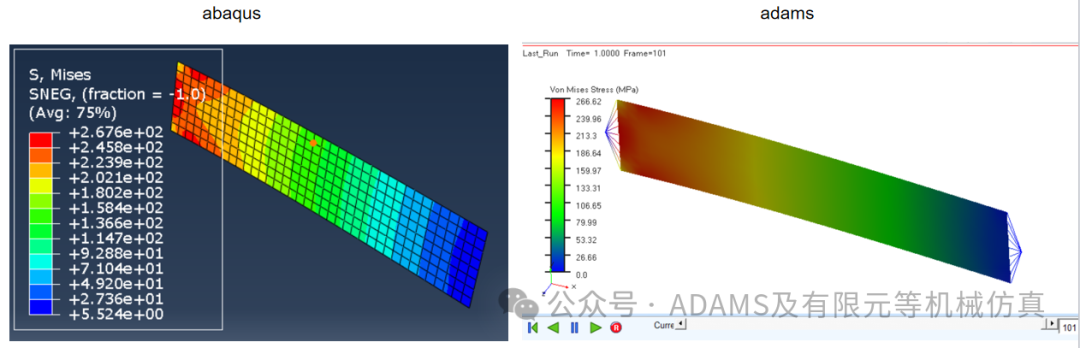

图15.两者壳单元弯曲应力计算结果
从图15可以看到,两种计算方式,应力结果都为266.7Mpa,应力计算结果一致。
3.2拉伸分析
然后用abaqus和adams同时拉伸0.2mm,应力结果如下所示:

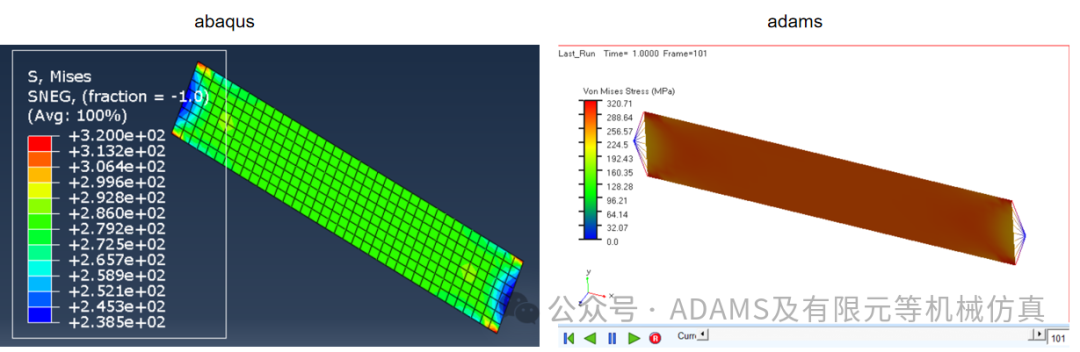

图16.两者壳单元拉伸应力计算结果
通过图16可以看到,两者的拉伸应力都为320Mpa,计算结果一致。仿真中拉伸刚度也是一致的,这里不再详细展示。
通过以上分析可以看出,adams中的柔性体可以较准确的分析小变形下的结构刚度及应力,或者可以说柔性体可以在第一轮动力学分析中,有效的描述结构在运动过程中的受力及变形情况,然后指导设计,而细节或精细的有限元分析可以依靠专业的有限元软件计算。
