干货+案例+视频：Autodyn先破片冲击再冲击波冲击

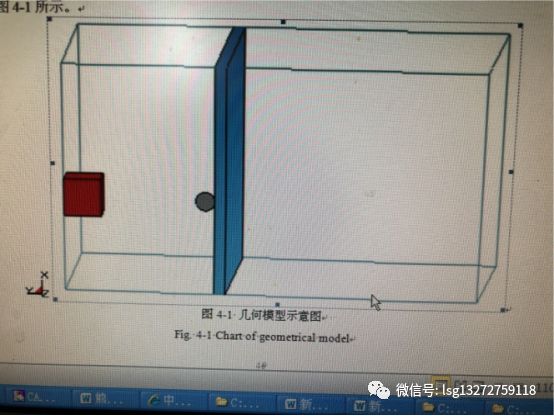

项目如下图所示：

先进行破片冲击，冲击完成后，再进行爆炸冲击波的冲击。

解决方案：

1、材料

球，4340，加入几何失效1.5

靶板，铝合金，加入几何失效1

空气

Tnt

2、初始条件

空气能量

球z方向2000

3、边界

靶板：固定3d速度

空气：out边界

4、模型、网格

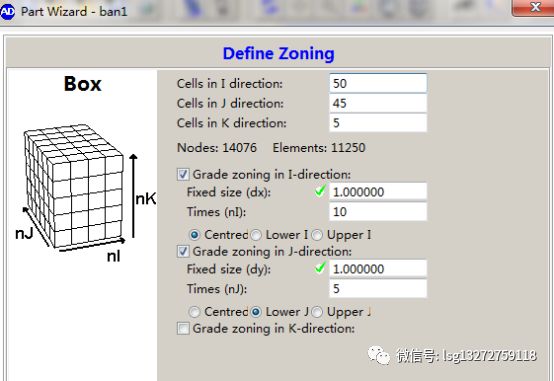

板1：（-75,0,0）（长150,150,10），网格（50,45,10）【网格加密到100,90,10】，（加密，x中间1-10，y低1-5）

板2：（-75,0,15）（长150,150,5），网格（50,45,5）【网格加密到100,90,10】，（加密，x中间1-10，y低1-5）

破片：【起点0,0,0】（半径改大为10）【半球】【再去先x-90旋转，再z移动-10.5】

空气：【起点-75,0，-50（调整tnt质心，可以建立空气+tnt以后，通过-z方向移动15调整，或者一开始就用z起点-65）】【x长150，y长150，z长100+50】【网格5mm】

Tnt：通过ijk fill建立【网格XYZ都是30个,】【x方向12个，中间网格线为31，从25到37】【Y方向6个，从1到7】【z方向12个网格，从1到13】

5、边界

Ijk添加

破片的速速要检查一下，重新点击一下，还是z，因为旋转过

6、激活抑制【用于结构化part】

1）空气什么时候激活：起爆时激活空气

2）炸药什么时候起爆。

【本项目：10us时（冲击波先作用也是10us足以），激活air并起爆，同时抑制破片】

7、接触及流固耦合

8、起爆

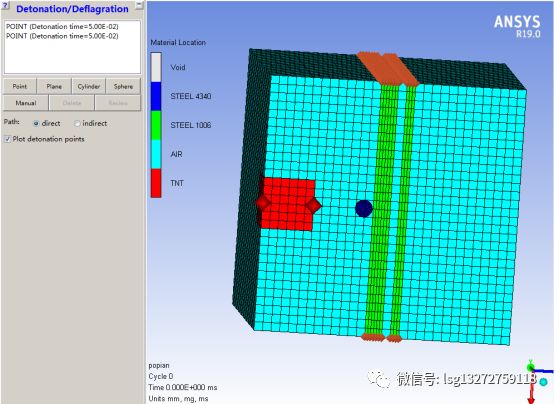

起爆点（0,0，-35），点2（0,0，-65）

时间10us=0.01ms时刻起爆即可。

9、Control

200us，0.2ms

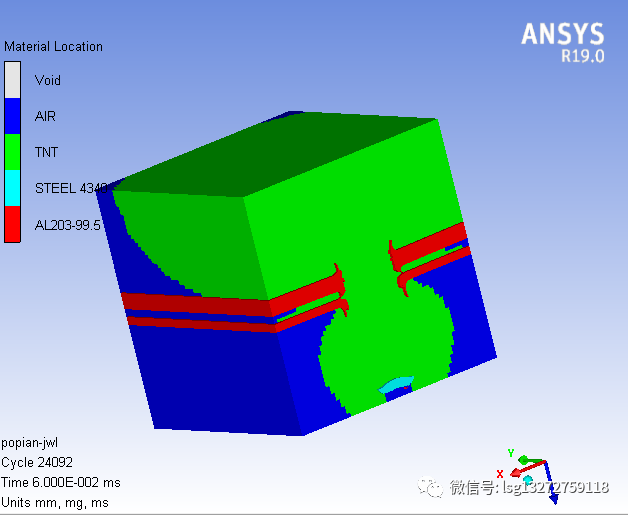

10、后处理

0.2-0.002。
