笔记摘录：AUTODYN 体积映射1D-2D

20、案例：楔形爆炸及1D-2D映射

1、新建2D，轴对称

2、材料空气、炸药【映射文件有空气、炸药，这里就需要建立空气炸药，不然无法导入映射文件】

3、新建空气的part，如20000,20000的box，用空气填充

4、导入1D楔形后，指定楔形的初始位置即可，【不像part fill是一个part，这里导入的不是一个part，仅仅是导入的数据，爆炸后的炸药和空气的总体压力数据。通过plot 初始能量就能查看；】；，

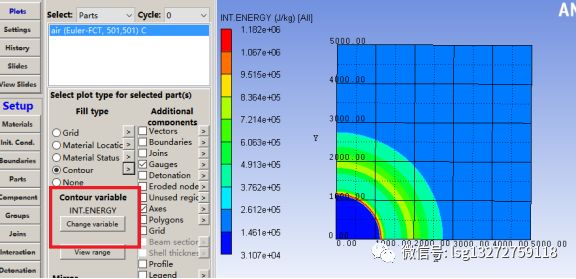

要显示导入的“楔形爆炸区域”，将云图参数改为“int.energe”即可。

5、然后设置求解时间，接着分析就可以了，，都是2D分析，只是楔形的叫1D罢了；
