前言

在航天器主动温控设计中，一般我们给的功率都有余量，而我们常常又关心实际加热片在轨工作所用的实际功率及占空比如何。小编通过摸索，探究了几个方法，分享给大家提供参考。希望为大家提供一些参考思路。如有不对之处抑或有更好的方法，欢迎评论区留言交流！

本文通过一个小案例学习下Thermal Desktop里边的闭环控温功能。

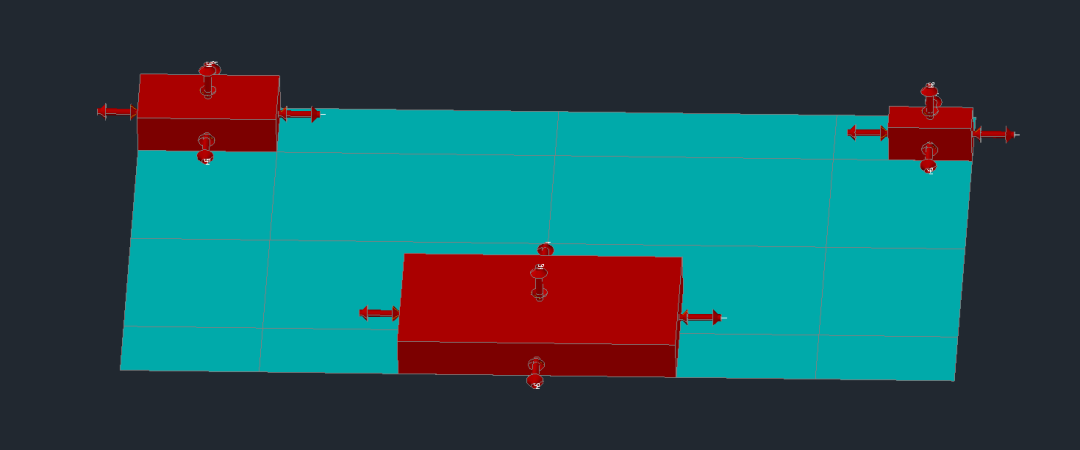

案例描述：辐射环境冷黑背景温度为4K，三个单机和散热板干接触，对三个单机施加Heater将单机温度控制在想要的温度。热模型如图所示。

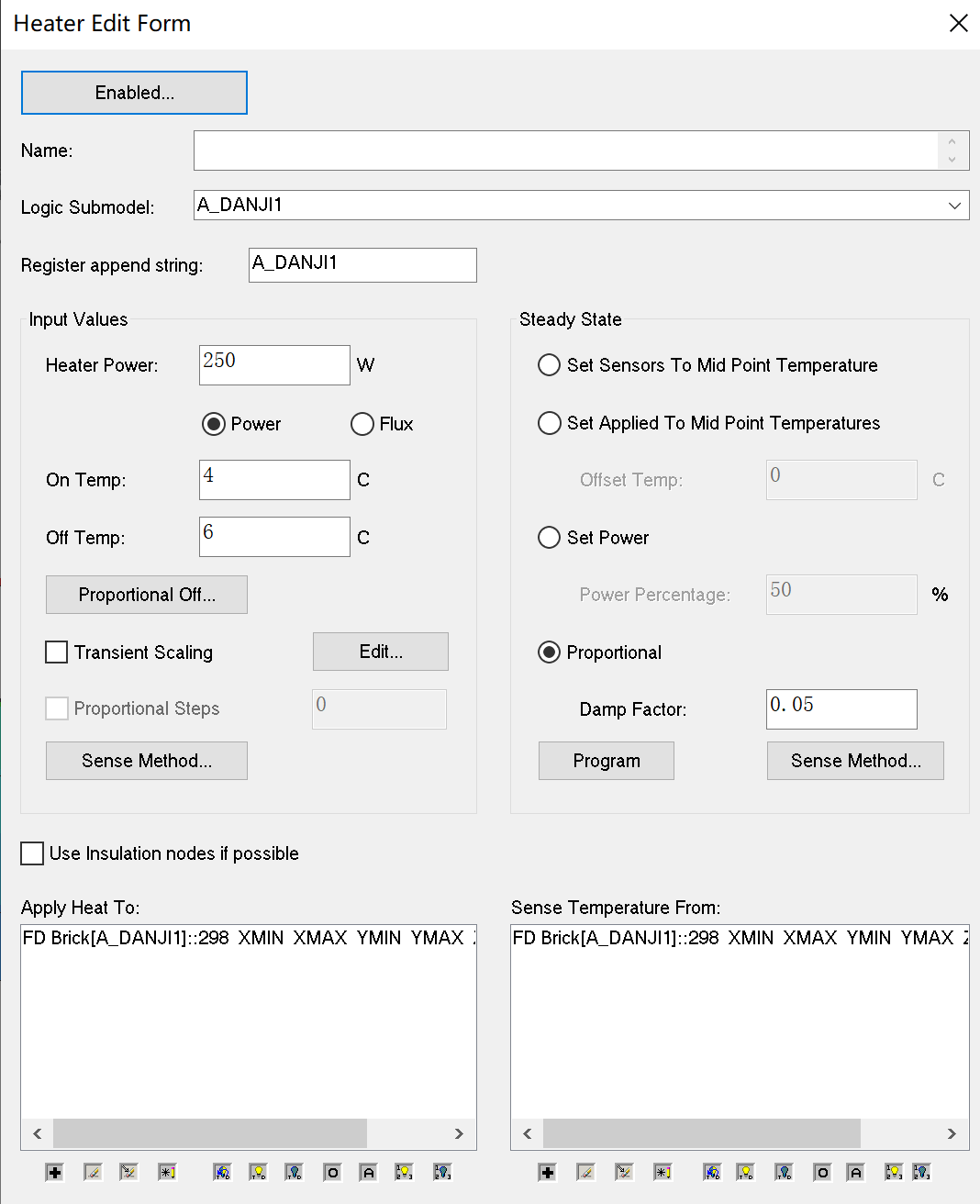

1.单机1Heater设置

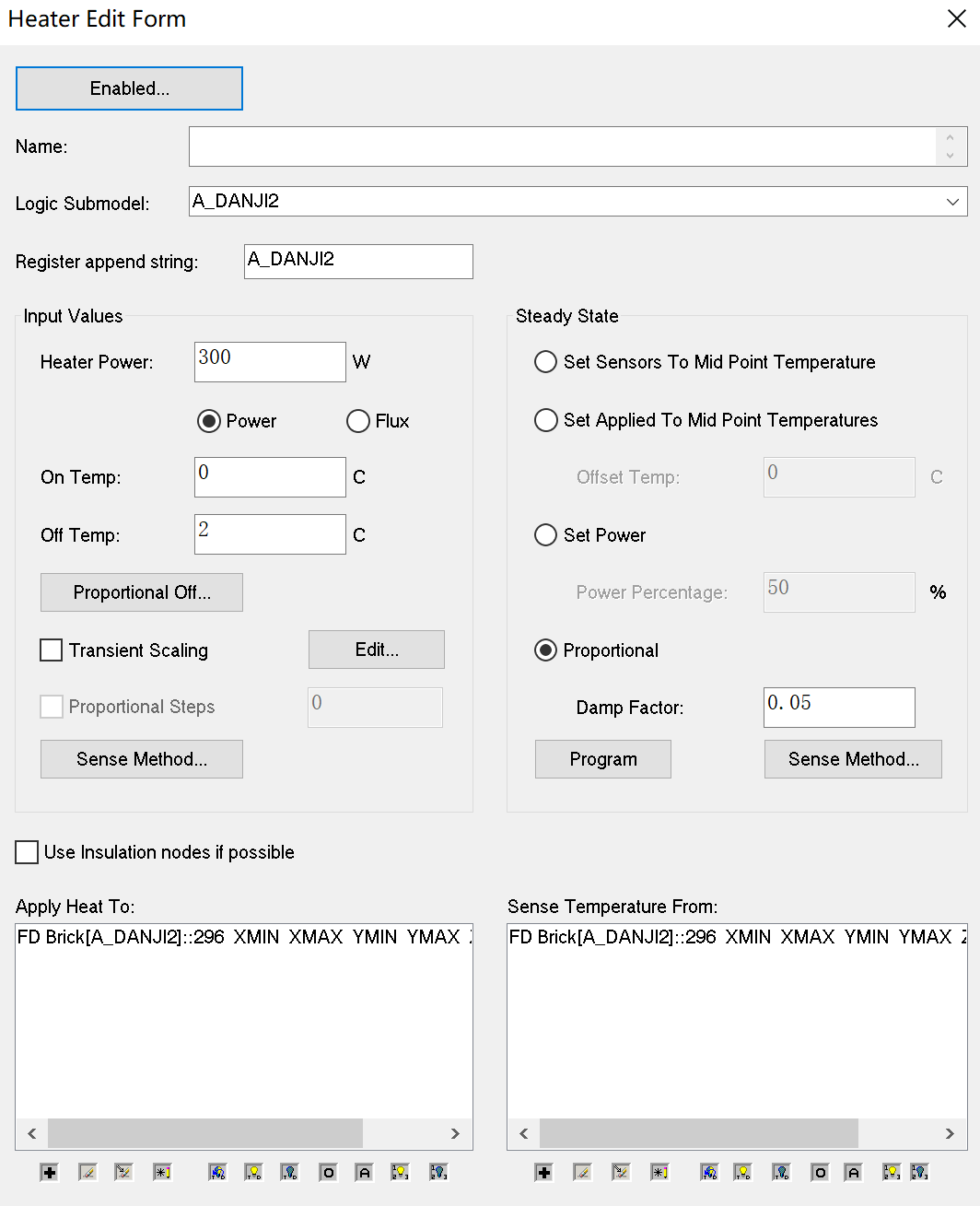

2.单机2Heater设置

3.单机3Heater设置

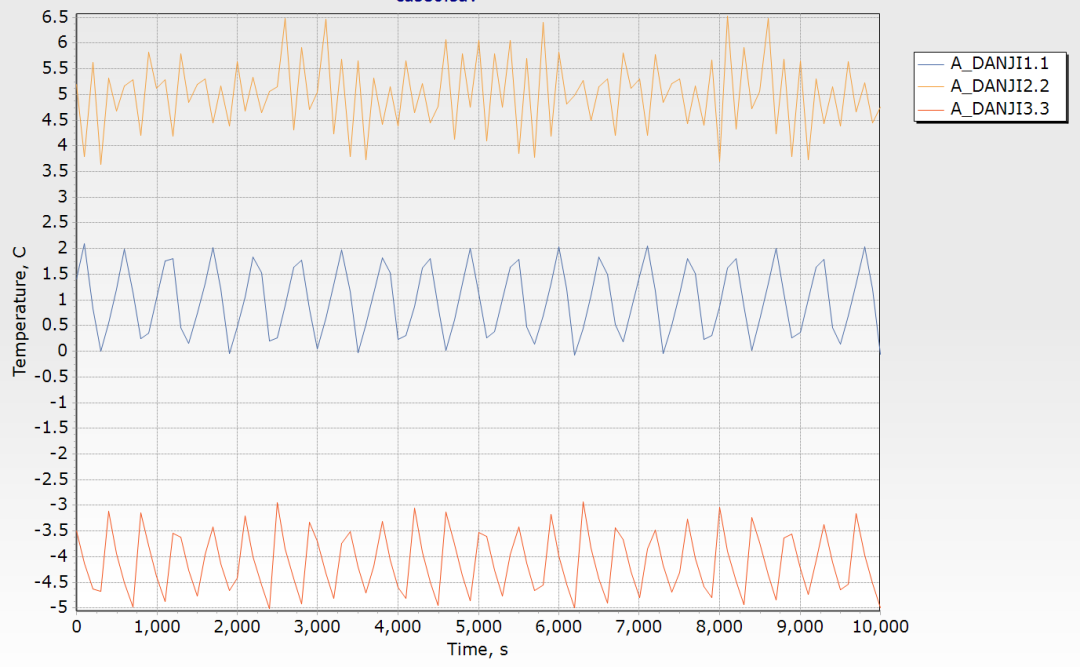

4.稳态计算10000s，曲线如下图所示

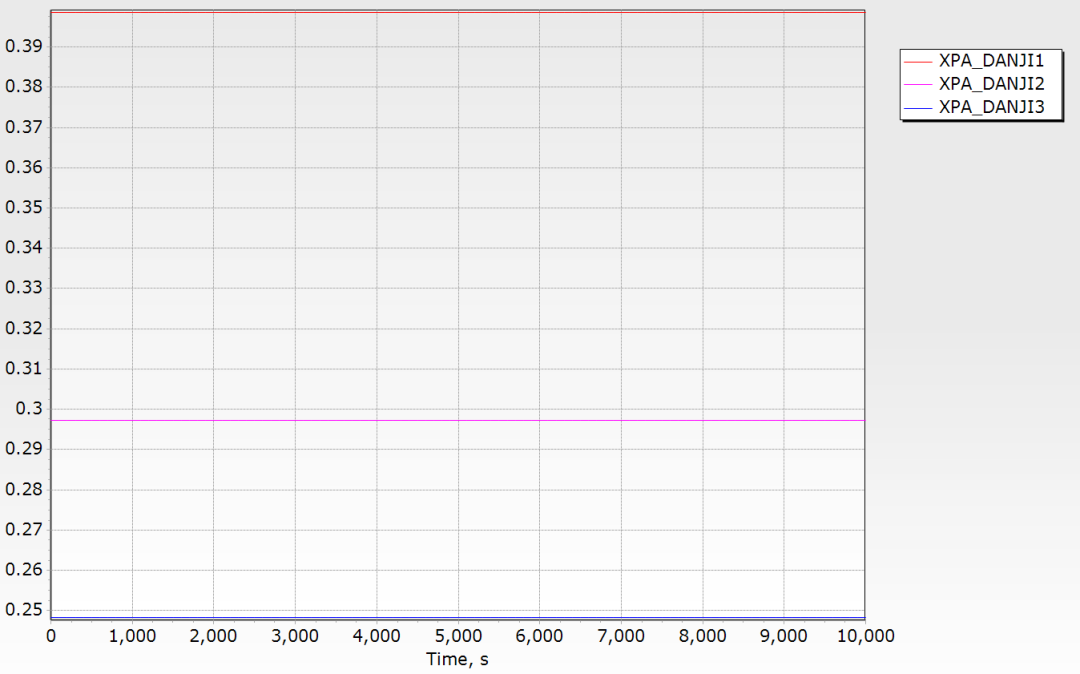

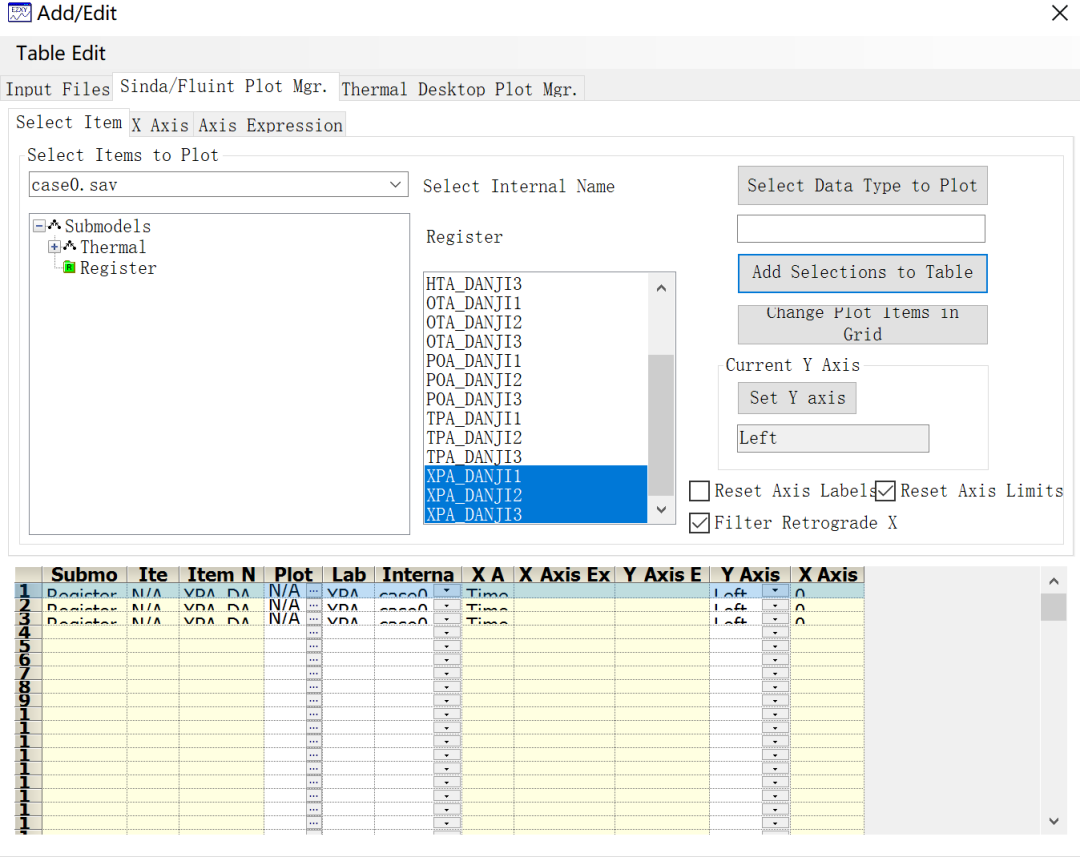

5.Heater占空比查看第一种方法（XP*）

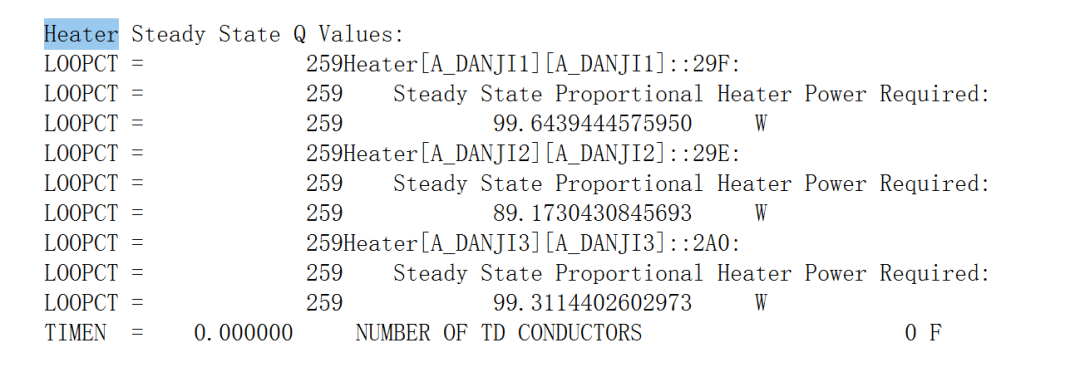

6.Heater占空比查看第二种方法（打开case0.out文件），占空比=稳态功率/总功率

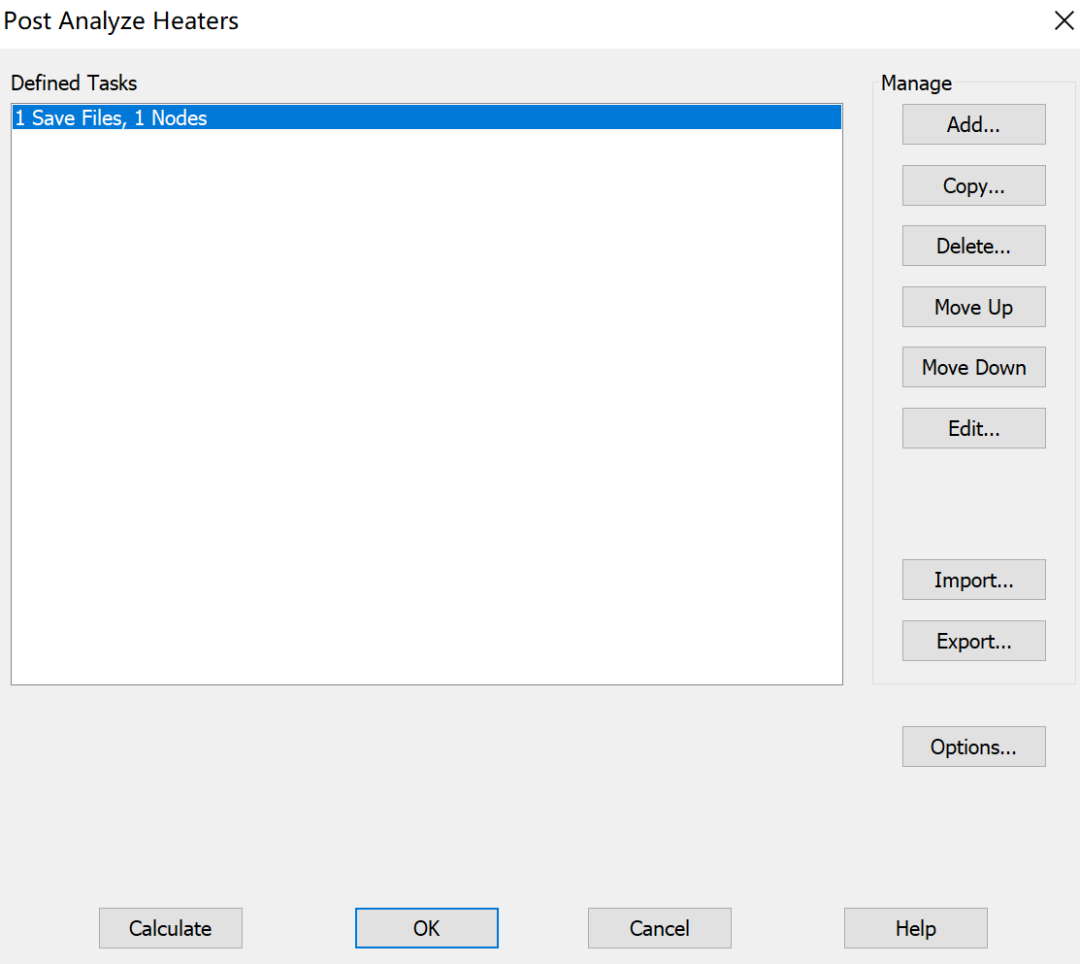

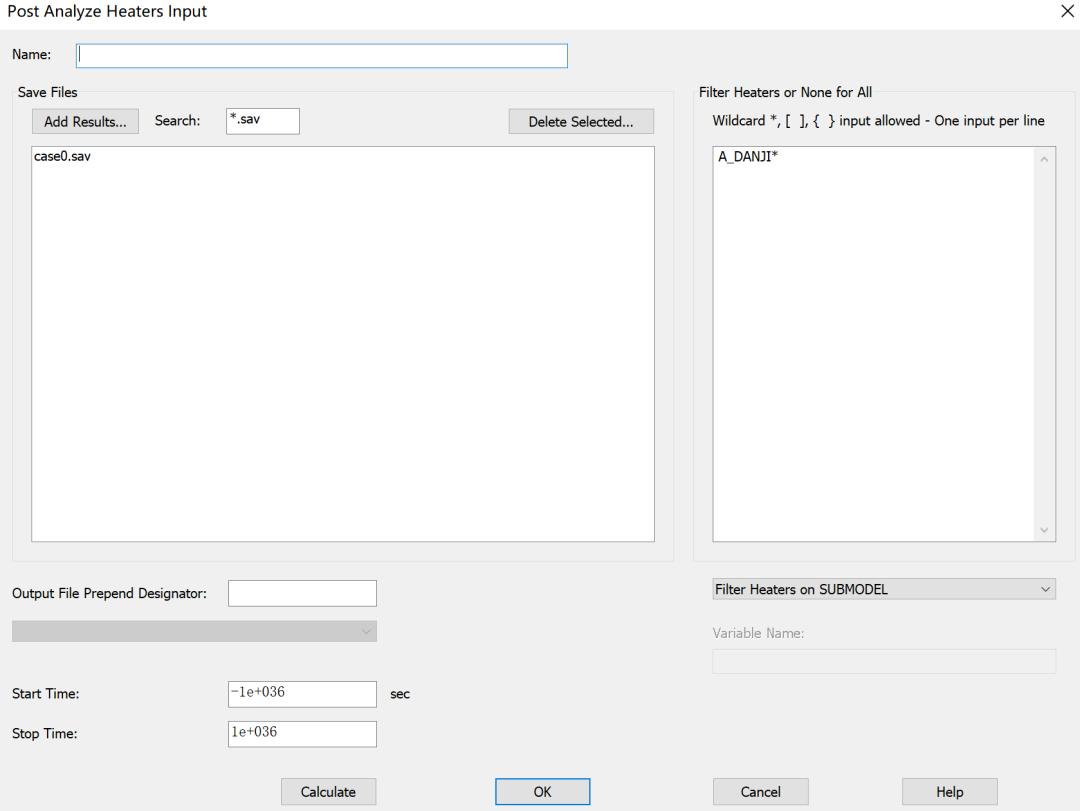

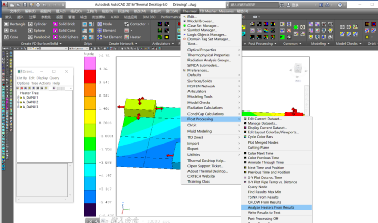

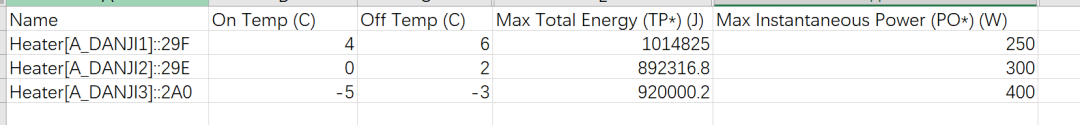

7.Heater占空比查看第三种方法（HeaterSummary.xls文件），占空比=TP*/PO*/计算时间

小结

感兴趣的朋友们课下可以学习下heater其他参数的设置：1.控温点的选择；2.加热功率输出随时间变化。
