大家好，我是仿真秀专栏——力学有限元AI有限元，自2025年以来 ，我陆续在仿真秀平台发布结构动力学、材料力学、张量分析与连续介质力学、塑性力学和有限元分析等理论课程，也推出了Abaqus软件基础入门、Abaqus疲劳分析和Isight优化课程，还上架基于OpenFoam软件的机器学习教程。深受理工科学子和工程师朋友的喜爱。

在工程结构分析中，非线性问题往往是最具挑战性也是最能体现分析水平的环节。近日，我的《Abaqus非线性核心课程：接触-屈曲-材料损伤全模块工程案例实操合集》正式在仿真秀官网上线，本次实训课程以“接触理论”“屈曲分析”“材料非线性”三大核心方向为主线，结合丰富的工程案例与实际建模操作，帮助学员从理论到实践全面掌握ABAQUS非线性分析要点，欢迎读者继续关注和订阅，详情见后文。

在正式介绍课程之前，先来看一个矩形薄壁结构屈曲与动力失稳分析

01

矩形薄壁结构屈曲与动力失稳分析



1、工程背景

在工程结构中，薄壁件、壳体和框架结构常在压缩或剪切载荷下发生屈曲或失稳。例如：

• 飞机蒙皮、卫星支撑舱段、储液罐壳体；
• 建筑钢结构中的压杆、梁柱节点；
• 复合材料壳体或橡胶缓冲层在受压时的波纹屈曲。

屈曲不仅影响承载能力，还会引起应力集中与局部失稳。为了研究这种从稳定到失稳的非线性响应过程，本案例采用Abaqus进行线性屈曲模态分析与显式动力屈曲模拟。



分析目的

• 获取矩形薄壁结构的屈曲临界载荷与模态形态；
• 通过显式分析，观察结构在加载过程中的非线性失稳演化与应力集中；
• 掌握屈曲分析常见步骤与关键控制参数。



建模流程

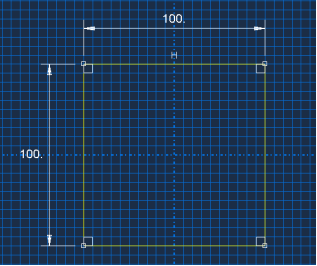

1. 几何模型

• 模型尺寸：长 200 mm × 宽 100 mm × 厚 10 mm；
• 结构形式：矩形空腔块体，内部具有周期支撑（如图2所示波纹形变模式）；
• 建模方式：使用Solid（C3D8R）实体单元建模。

2. 材料属性

• 弹性模量：E = 2.1 × 10⁵ MPa
• 泊松比：ν = 0.3（为便于说明，采用线弹性材料，非线性行为由几何效应主导）

3. 边界与载荷条件

• 一端面完全固定（所有自由度约束）；
• 另一端面施加均匀轴向压力；
• 为保证屈曲触发，在加载端引入微小初始扰动（如节点位移扰动或模态缩放）。



分析步骤

（1）线性屈曲分析（Abaqus/Standard）

用于求解临界屈曲模态。

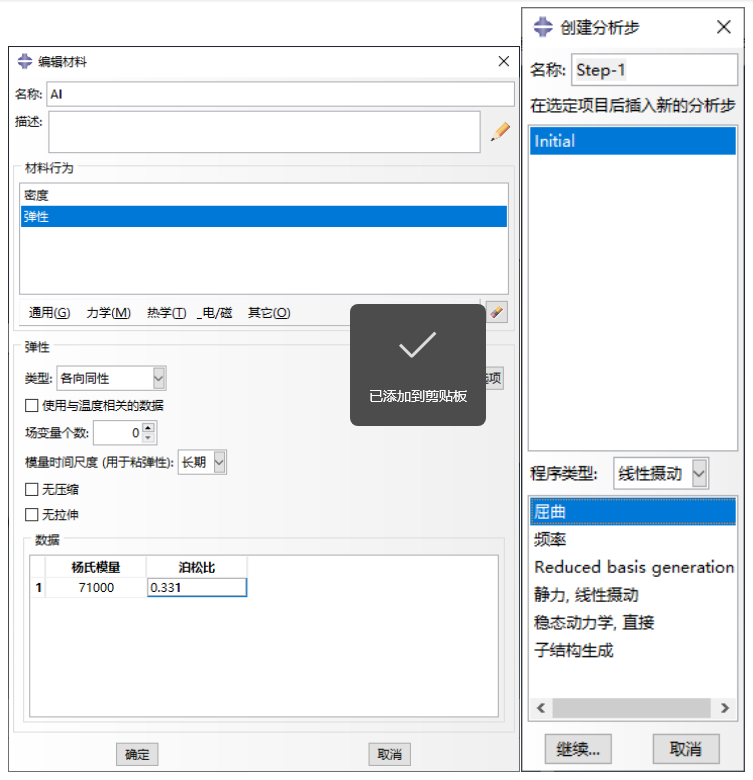

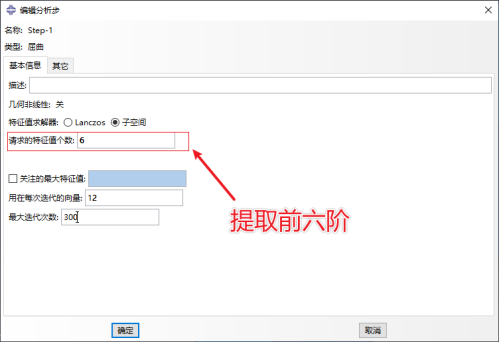

• 分析步：选择“Buckle”，设置求解前若干阶模态（如前5阶）；

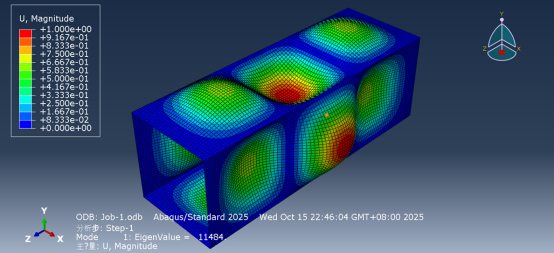

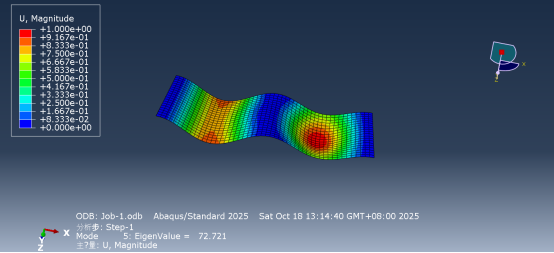

• 输出结果：获得屈曲模态云图与对应特征值（图2所示为第一阶模态变形形态）；

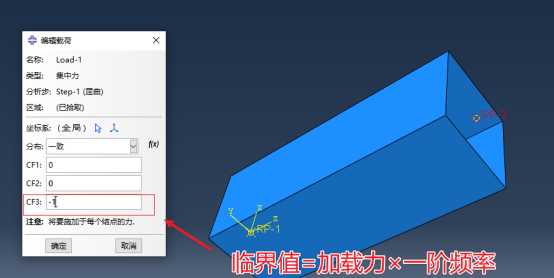

• 结果说明：模态形态反映结构最可能的屈曲模式；特征值乘以基准载荷即为临界载荷。

图中可见波峰与波谷交替分布，表明为典型的长细比较大矩形壳体屈曲模态。

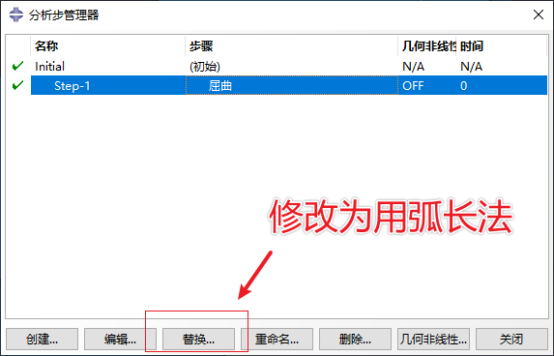

（2）非线性屈曲分析（Abaqus/Standard）

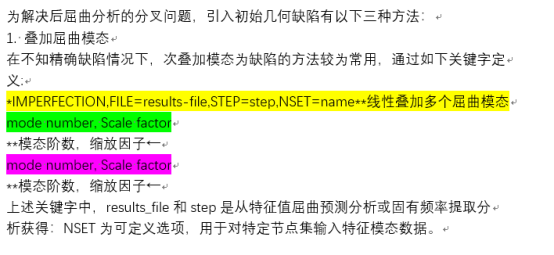

（3）关键字的修改

（4）显式动力屈曲分析（Abaqus/Explicit）

用于捕捉加载过程中真实的非线性失稳演化与应力集中。

• 分析步：创建Dynamic, Explicit步，加载时间控制为 1 × 10⁻² s；
• 非线性控制：开启几何非线性（NLGEOM = ON）；
• 网格划分：采用约1 mm单元尺寸；
• 接触/约束设置：必要时在加载端施加刚性板与接触面（以防止数值穿透）；
• 输出请求：应力S、应变E、位移U、能量项（ALLIE, ALLKE）；

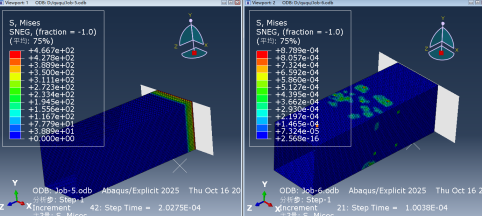

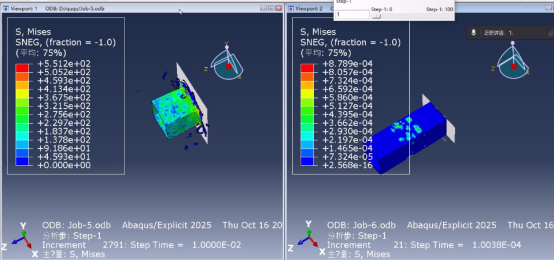

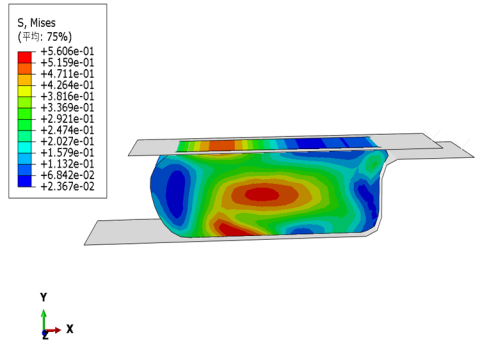

• 结果：如图1所示，Von Mises应力云图展示了屈曲后应力集中区域及局部失稳模式。



结果分析与讨论

• 从线性屈曲到显式屈曲的关系：前者提供“可能的失稳方向”，后者体现“实际的非线性响应路径”；
• 显式法优势：能自然处理后屈曲阶段、接触和大变形，无需人工施加扰动；
• 教学意义：帮助理解几何非线性、屈曲模态、以及从“稳定→失稳→塌陷”的全过程。



操作要点与经验总结

• 屈曲分析前务必检查网格质量与约束完整性；
• 初始扰动大小对屈曲模式有决定作用，建议采用第一阶模态位移扰动（scale ≈ 1%）；
• 显式分析中可适当降低加载速率以减少惯性效应；
• 若出现收敛困难，可：

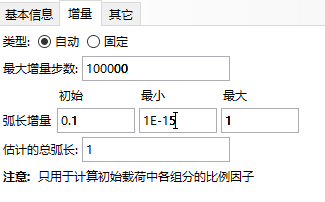

• 在Standard分析中启用弧长法；
• 在Explicit分析中使用质量缩放（mass scaling）加快计算。



教学拓展

可进一步扩展为：

• 材料非线性屈曲：引入弹塑性材料；
• 接触屈曲：例如薄板受限屈曲；
• 后屈曲路径追踪：通过弧长法分析稳定性转变。

02

Abaqus接触-屈曲-材料损伤全模块案例实操

本课程聚焦 Abaqus 接触、屈曲、材料非线性核心技术，其价值在于帮学习者打通 “理论 - 建模 - 实操 - 落地” 全链路，掌握复杂结构的力学响应分析能力，解决工程与科研中 “接触失效、结构失稳、材料损伤” 等高频难题。应用场景广泛覆盖机械、土木、材料等领域，包括螺栓连接 / 齿轮啮合等接触问题仿真、欧拉柱 / 薄板等结构屈曲稳定性分析、金属塑性变形 / 橡胶超弹性 / 裂纹扩展等材料非线性模拟，适配工程技术人员的项目设计校核、科研人员的课题研究、CAE 工程师的技能升级等核心需求，助力快速提升问题解决效率与实战竞争力。

可回放，开发票，奖学金，加餐

讲师提供vip交流群/答疑/相关学习资料

吃透Abaqus非线性核心：Abaqus接触-屈曲-材料损伤全模块工程案例实操合集





课程大纲及主要内容

1、本课程分为三大核心模块 补充技巧板块，逻辑从基础认知到专项应用，再到实操优化，层层递进：

• 接触非线性模块（核心应用场景）
• 屈曲非线性模块（结构稳定性分析）
• 材料非线性模块（多类型材料本构）
• 后处理与实操技巧模块（效率提升）

2、详细课程大纲及核心内容

第 1 讲：非线性分析基础与 Abaqus 求解设置

核心内容：非线性问题分类（几何 / 材料 / 边界非线性），Abaqus 求解器选择、分析步设置、收敛性控制基础。

实操重点：非线性分析的基本流程与关键参数配置。

第 2 讲：接触非线性理论与 Abaqus 接触设置

核心内容：接触力学基础、接触类型（绑定 / 滑动 / 硬接触等）、接触属性定义、主从面选择原则。

实操重点：Abaqus 接触参数配置技巧，避免接触失效的关键操作。

第 3 讲：接触问题工程案例（球 - 平板接触）

核心内容：典型接触场景建模思路，接触压力、变形结果分析。

实操重点：全流程演示球 - 平板接触模型搭建、求解与后处理。

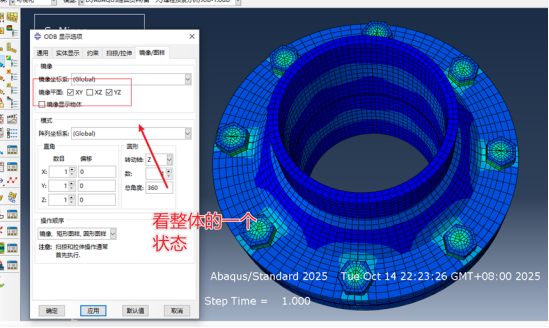

第 4 讲：接触问题工程案例（螺栓连接）

核心内容：螺栓预紧力施加、螺纹接触处理、连接结构强度校核逻辑。

实操重点：螺栓连接仿真的简化技巧与精度控制。

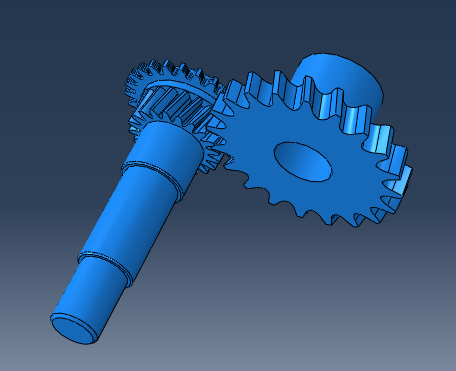

第 5 讲：接触问题工程案例（齿轮啮合）

核心内容：齿轮啮合的接触力学特性、载荷传递模拟方法。

实操重点：齿轮啮合模型的高效建模与接触应力分析。

第 6 讲：屈曲非线性理论基础

核心内容：屈曲分析原理、欧拉屈曲与非线性屈曲区别、临界载荷计算逻辑。

关键知识点：线性屈曲与几何非线性屈曲的适用场景。

第 7 讲：线性屈曲分析实操与案例

核心内容：线性屈曲分析流程、特征值提取、屈曲模态解读。

实操重点：Abaqus 线性屈曲分析步设置与结果分析方法。

第 8 讲：几何非线性屈曲分析实操与案例

核心内容：几何非线性效应影响、屈曲后行为模拟、初始缺陷引入方法。

实操重点：欧拉柱屈曲等案例全流程建模与临界载荷验证。

第 9 讲：材料非线性理论基础

核心内容：材料非线性分类（弹性 / 塑性 / 超弹性等）、本构方程核心概念。

关键知识点：不同材料非线性的力学响应特征。

第 10 讲：金属材料塑性行为模拟

核心内容：金属塑性本构模型（von Mises 等）、屈服准则、强化法则。

实操重点：金属拉伸试验仿真建模、应力 - 应变曲线拟合与结果分析。

第 11 讲：橡胶超弹性材料模拟

核心内容：超弹性材料本构模型（Mooney-Rivlin 等）、参数识别方法。

实操重点：橡胶类部件的大变形仿真与力学性能分析。

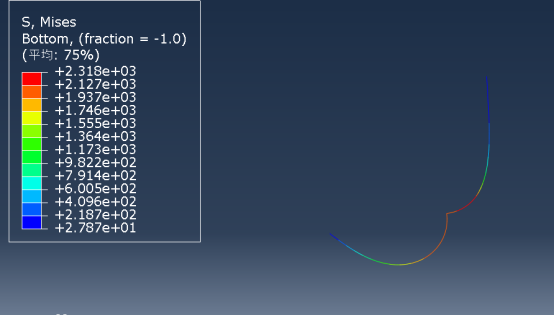

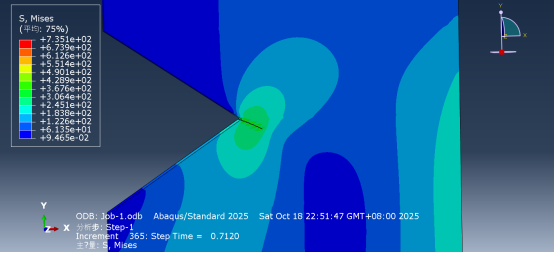

第 12 讲：材料损伤与断裂模拟

核心内容：损伤力学基础、断裂准则、裂纹扩展模拟逻辑。

实操重点：含裂纹结构的损伤演化与断裂仿真方法。

第 13 讲：Abaqus 后处理全技巧

核心内容：结果提取、云图设置、曲线绘制、报告生成。

实操重点：高效后处理流程，关键数据可视化技巧。

第 14 讲：帮助文档使用与子程序简介

核心内容：Abaqus 帮助文档检索技巧、常用子程序（UMAT/VUMAT 等）适用场景。

附加价值：拓展非线性分析的深度应用能力，解决复杂定制化问题。



课程涵盖的案例

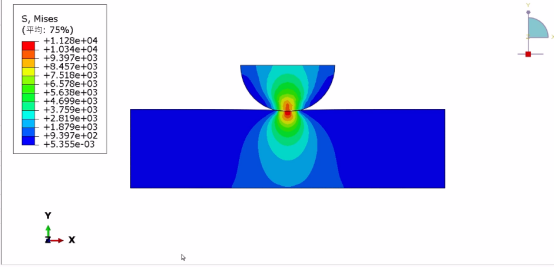

• 球–平板压缩接触分析：压力分布与摩擦效应（插图位置：接触压力云图）

• 螺栓连接结构建模与接触分析（含预紧力）

• 齿轮啮合摩擦接触仿真

• Euler柱屈曲分析（与理论对比）

• 薄板屈曲分析与特征值比较

• 复合结构屈曲分析（梁-板组合）

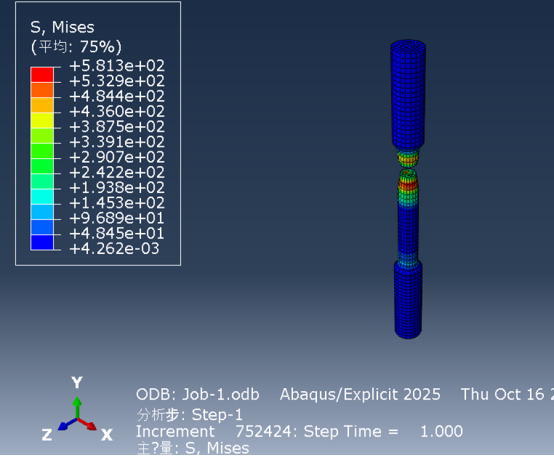

• 金属拉伸仿真（对比实验应力–应变曲线）

• 橡胶密封件的超弹性分析

• 材料损伤与断裂扩展模拟（裂纹演化过程）

• 薄壁结构带摩擦接触的屈曲分析（综合多非线性耦合）



学习收益

• 全面理解非线性分析的物理本质与数值方法；
• 掌握ABAQUS中接触、屈曲与材料非线性的建模技巧；
• 提升解决复杂非线性工程问题的分析思维与实践能力。
