Comsol大平层通透性模拟

出品 | Comsol有限元模拟

作者 | 热流Es

编辑 | 小苏

审核 | 赵佳乐

大平层，又称“扁平化别墅”或“平墅”，是指面积在130平方米以上，拥有完善功能区间的房子。空间布局一般为一层一户，从产品上来看，面积大、功能完善为其主要特征，旨在营造出一个豪华大气的空间设计，让主人感受到无比尊贵的生活环境与氛围。

大平层最鲜明的特点之一，就是将别墅的多重功能扁平化，不再是以一个多层的设计形式出现，而是在一层内集合了家居生活的所有功能，给人带来全方位的生活享受；从以楼层区隔功能空间的多维生活，升级到了集中化居住形态的单维生活，可以满足各类功能所需，让居住者更自在、更便捷。

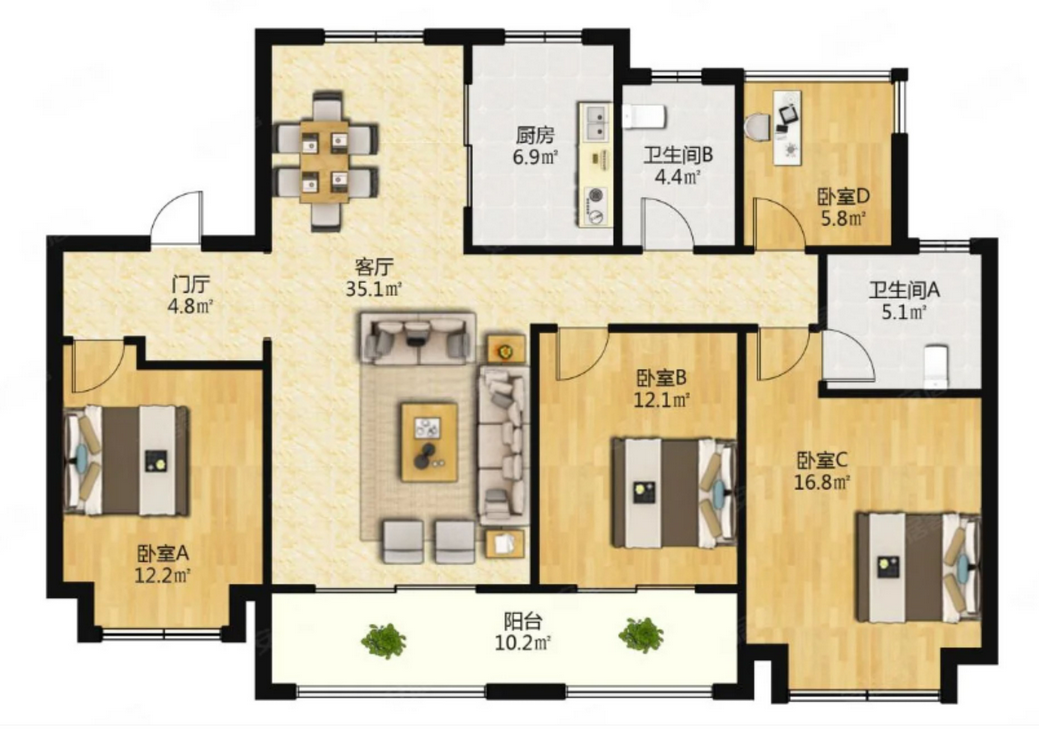

常见的一种大平层户型如下。

「物理建模」

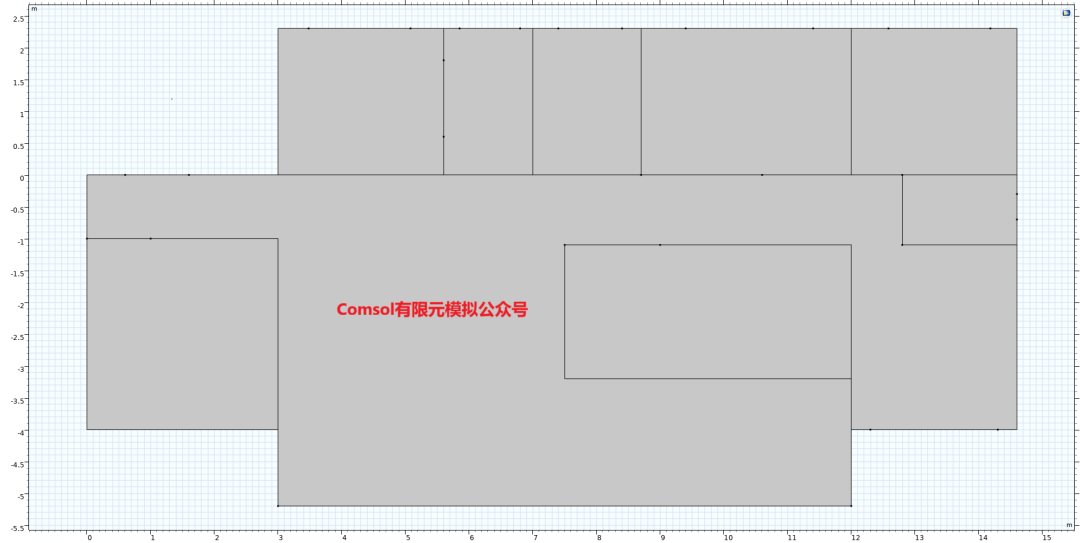

根据某开发商商业大平层户型搭建的几何模型如下。

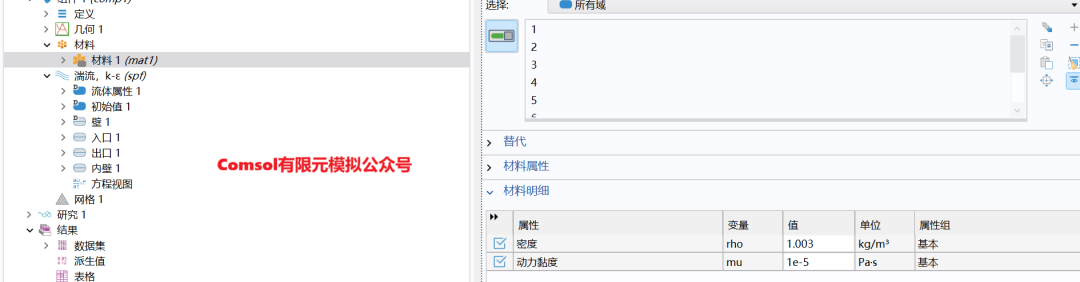

为模拟大平层的通透性特性，添加流动空气材料参数进行计算，同时物理场添加空气流入、流出和无滑移壁边界条件。

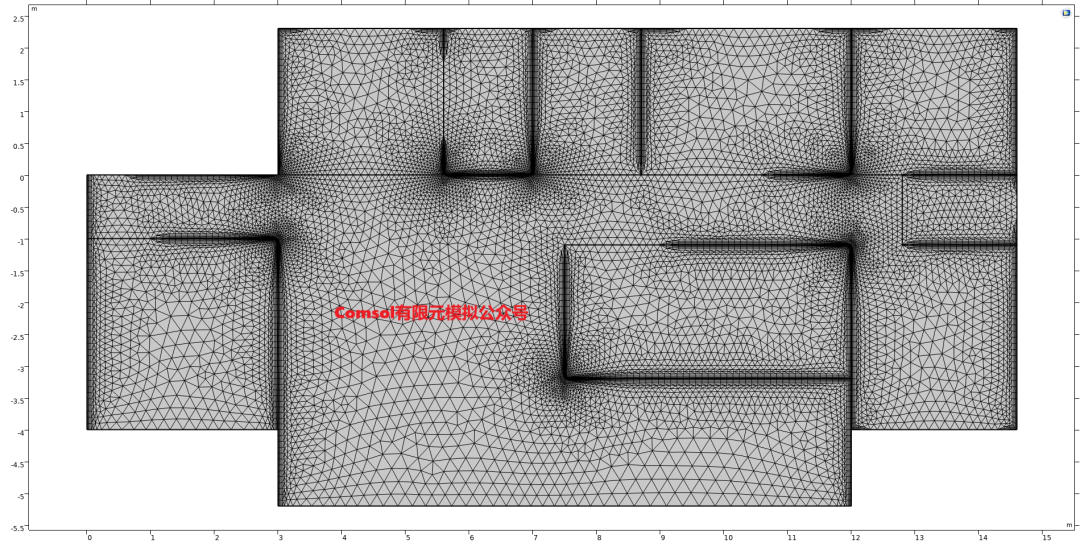

Comsol中网格构建有两种方式，一是可以选择用户控制网格，二是物理场控制网格。用户控制的网格划分方式有自由四面体网格、自由三角形网格和自由四边形网格，还可以利用映射、扫掠、分布等形式进行划分网格。还可以对网格大小粗细进行选择，同时对网格的单元大小进行调整。基于所建立的二维模型较为简易，网格划分简单，因此可以选用物理场控制网格自动划分网格，选择稳态求解器进行计算。

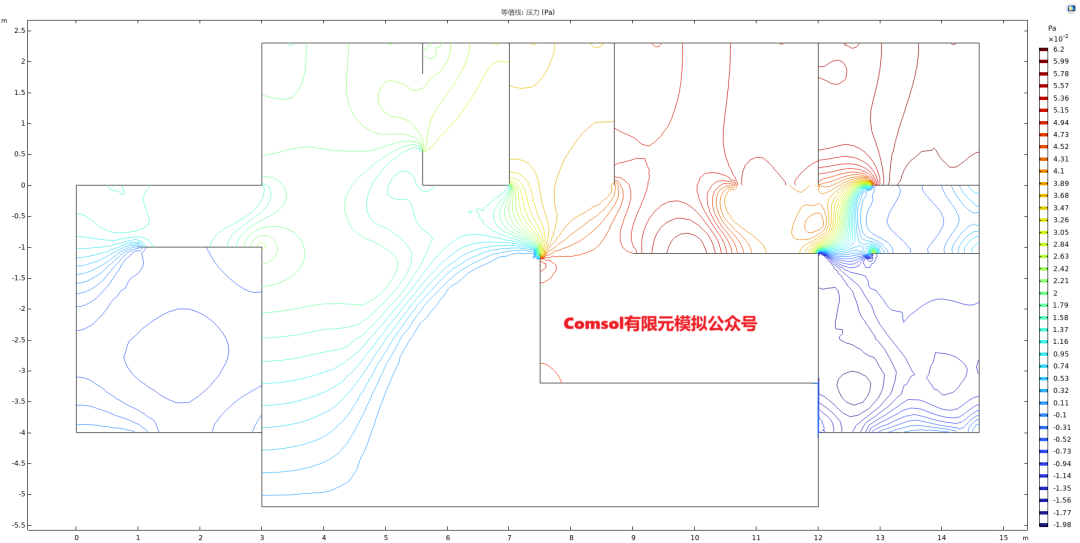

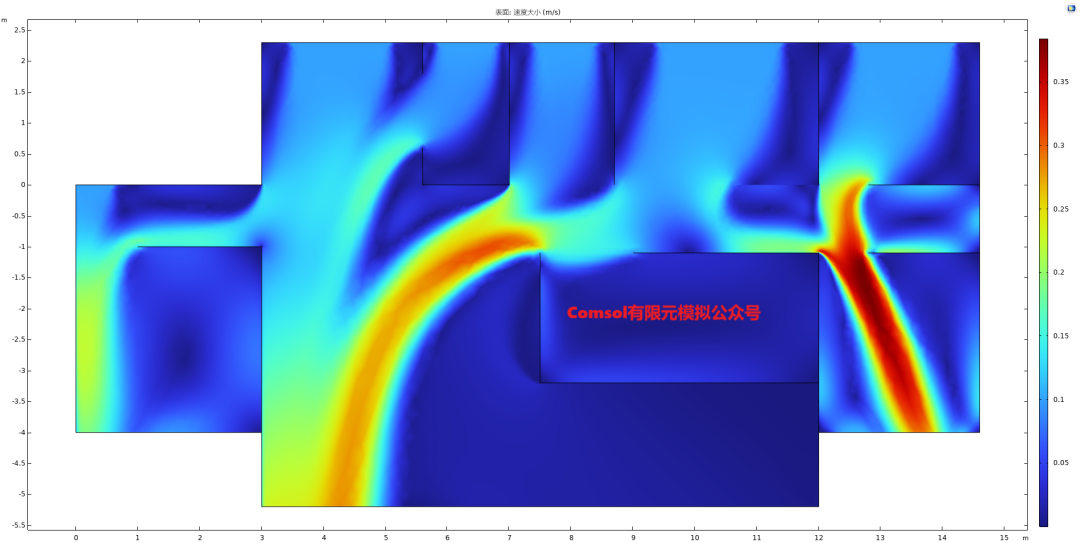

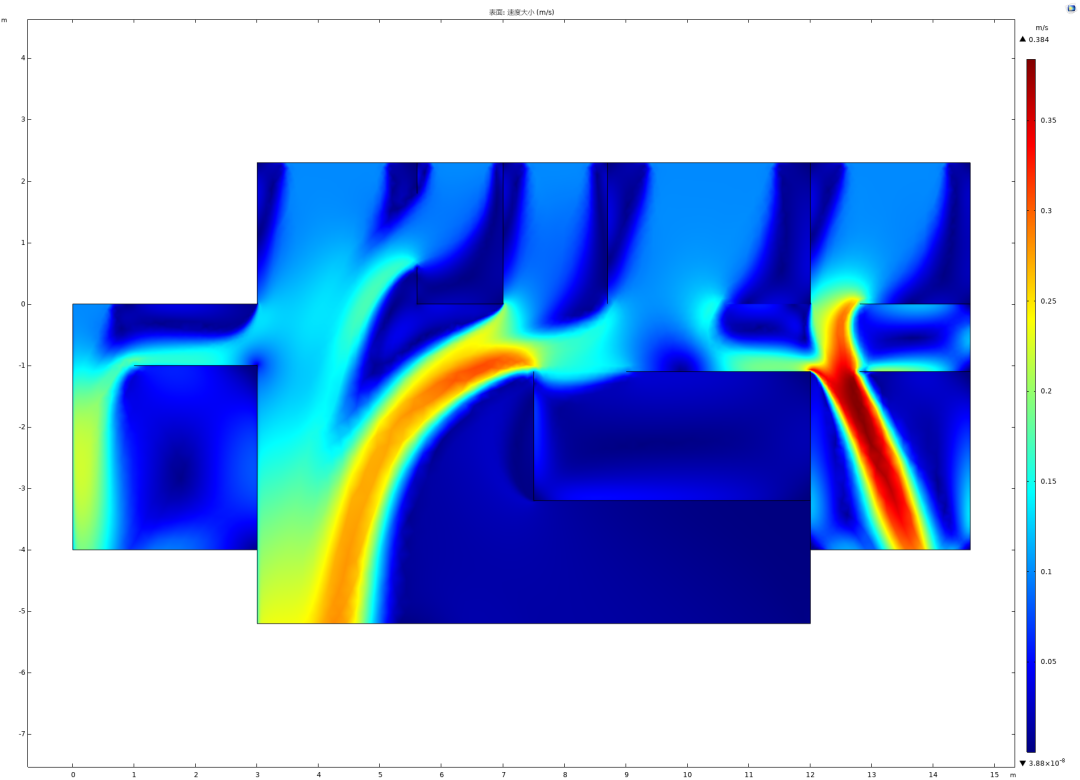

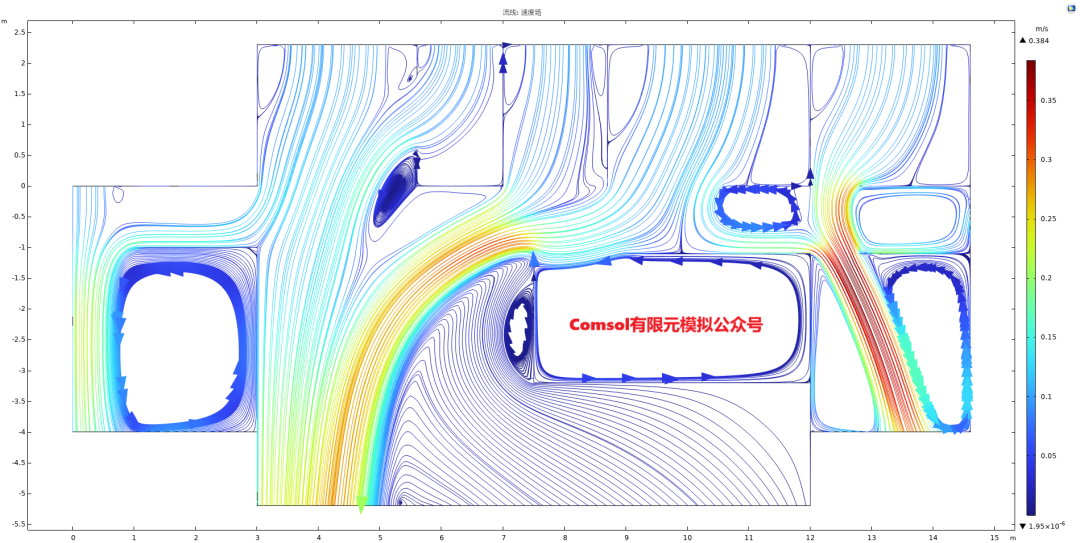

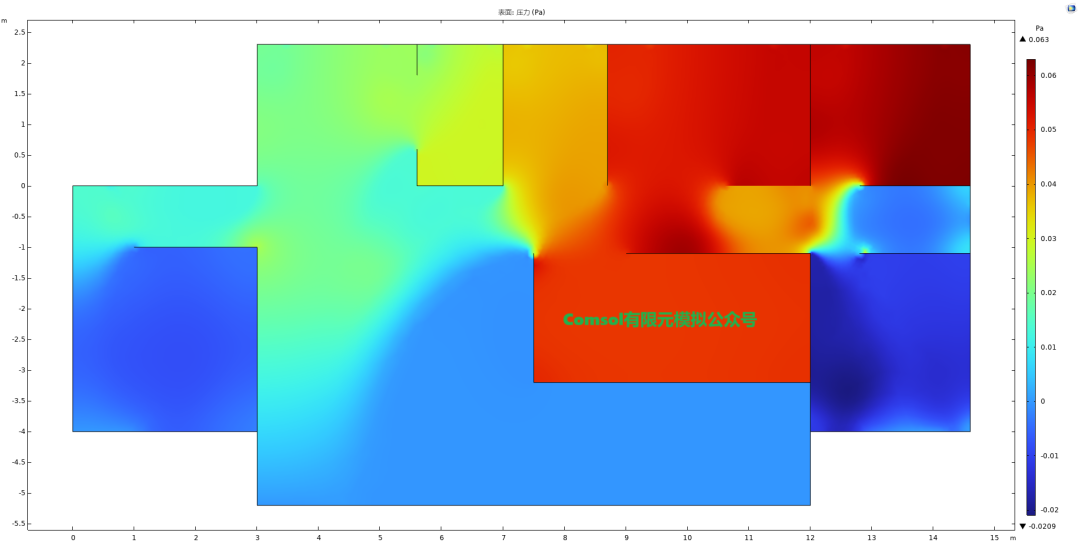

通过仿真计算得到大平层内部空气流速和压力分布如下。

来源：Comsol有限元模拟
