Lsdyna NVH、疲劳和频率响应相关关键字汇总
LS-DYNA可以进行NVH等相关分析，其好处就是大多数模型都是在Lsdyna中创建，如动力电池冲击分析，此时可以采用Lsdyna直接进行模态分析检验模型的创建情况，同时还可以进行随机振动分析，还可将冲击的应力应变损伤等信息映射到随机振动中，即考虑多个工况的相互影响，此时的结果与实际更加吻合，仿真出的结果也更加贴近实际工程。
LS-DYNA中进行NVH、疲劳和频域的关键字主要包括*FREQUENCY DOMAIN 和*FATIGUE 。
与频域分析相关的*FREOUENCYDOMAIN系列关键字有：
*FREQUENCY_DOMAIN _ACCELERATION_UNIT
*FREQUENCY_DOMAIN _ACOUSTIC_BEM_OPTION)
*FREQUENCY_DOMAIN_ACOUSTIC_FEM
*FREQUENCY_DOMAIN_ACOUSTIC_FRINGE_PLOT_{OPTION}
*FREQUENCY_DOMAIN_ACOUSTIC_INCIDENT_WAVE
*FREQUENCY_DOMAIN_ACOUSTIC_SOUND_SPEED
*FREOUENCY_DOMAIN_FRF
*FREOUENCY_DOMAIN_LOCAL_{OPTION}
*FREOUENCY_DOMAIN MODE_{OPTION}
*FREQUENCY_DOMAIN_PATH
*FREQUENCY_DOMAIN_RANDOM_VIBRATION_{OPTION}
*FREOUENCY_DOMAIN_RESPONSE_SPECTRUM
*FREQUENCY_DOMAIN_SEA_CONNECTION
*FREQUENCY _DOMAIN_SEA_INPUT
*FREQUENCY_DOMAIN_SEA_SUBSYSTEM
*FREOUENCY_DOMAIN_SSD
与时域疲劳分析相关的*FATIGUE系列关键字有：
*FATIGUE_{OPTION
*FATIGUE_FAILURE
*FATIGUE_LOADSTEP
*FATIGUE_MEAN_STRESS_CORRECTION
*FATIGUE_MULTIAXIAL
*FATIGUE_SUMMATION
结果文件采用*DATABASE FREQUENCY BINARY_OPTION卡片定义的二进制文件和*DATABASE FREQUENCY ASCIIOPTION卡片定义的ASCI 文本文件。
二进制结果文件以D3开头,如D3ACS、D3ACP,D3ACC、D3ATV、D3ERP、D3EIGVD3EIGV_AC等，二进制文件包含了模型所有单元和节点的全局信息,数据量很大。
典型二进制结果文件包含的内容如下：
D3PSD：计算的功率谱密度因子，用于随机振动分析。
D3RMS：位移、速度、加速度等结果的均方根值，用于随机振动分析D3SSD：包含一定频率范围的状态数据,用于稳态振动分析。
D3SPCM：响应谱分析,时域内出现的峰值,是外包络线。
D3ATV：包含声传递向量。
D3ACC：包含边界元声学分析中对所选场点的边界单元声压贡献和贡献百分比。
D3ACP：边界元法(BEM)声学分析中场点处声压分布云图,包括声压实部和虚部、声压幅值、声压级(dB)。
D3ACS：有限元法(FEM)或collocationBEM(配置边界元)声学求解器的计算结果，为节点上的复数形式声压。对于FEM声学求解器，用户获得有限元声学体积，包括表面中的声压；
对于collocationBEM声学求解器，用户获得声学体积的表面(边界元网格)上的声压。D3ACS提供了声压实部与虚部、声强、声压幅值、声压级(dB)和表面节点上的法向速度。
D3EIGV_AC：声模态向量和自振频率。
D3ERP：等效辐射声功率密度，
D3FTG：累积损伤比等疲劳分析结果。
文本结果文件如NODOUT SSD、ELOUT SSD,NODFOR SSD、NODOUT PSD、ELOUTPSD,Press Pa,Press dB Press Pa_real,Press_Pa_imag,Press _Pa_t,Press_dB_t,Press_Power.Press radef Press dB(A),Press_dB(B),Press_dB(C),Press_dB(D),panel_contribution_NID,这些文件只包含了特定节点和单元的频域响应数据,如声压，以节省硬盘空间。
LS-DYNA 频域、NVH和疲劳分析功能及其相应的关键字、结果文件总结如下:
一、频率响应函数
关键字：*FREQUENCY DOMAIN_FRF
结果文件：FRF AMPLITUDE、FRF ANGLE。
二、稳态振动
关键字：*FREOUENCY DOMAIN SSD。
结果文件：D3SSD、NODOUT SSD、ELOUT SSD、NODFOR SSD
三、随机振动和随机疲劳
关键字：*FREQUENCY DOMAIN RANDOM VIBRATION (OPTION)
选项：FATIGUE。
结果文件：D3PSD、D3RMS、D3ZCF、D3FTG,NODOUT_PSD、ELOUT PSD响应谱分析。
关键字：*FREQUENCY DOMAIN RESPONSE SPECTRUM。结果文件:D3SPCM、NODOUT SPCM,ELOUT SPCM
四、有限元声学
关键字：*FREQUENCY DOMAIN ACOUSTIC FEM。
结果文件：D3ACS、Press Pa、Press dB。
边界元声学。
关键字:* FREQUENCY DOMAIN ACOUSTIC BEM (OPTION1)(OPTION2)。
选项：PANEL CONTRIBUTION、HALF SPACE。
结果文件：D3ACP、Press Pa、Press dB、panel contribution ID

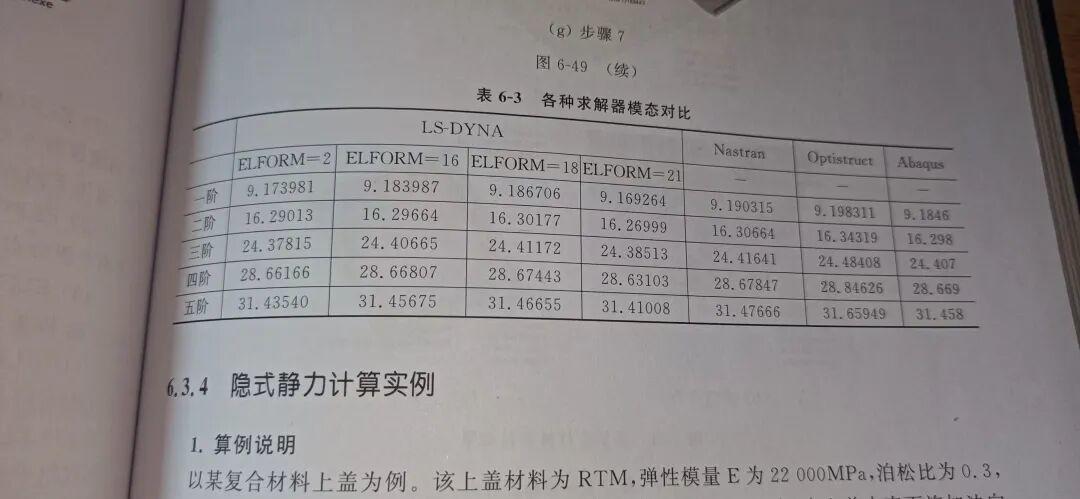

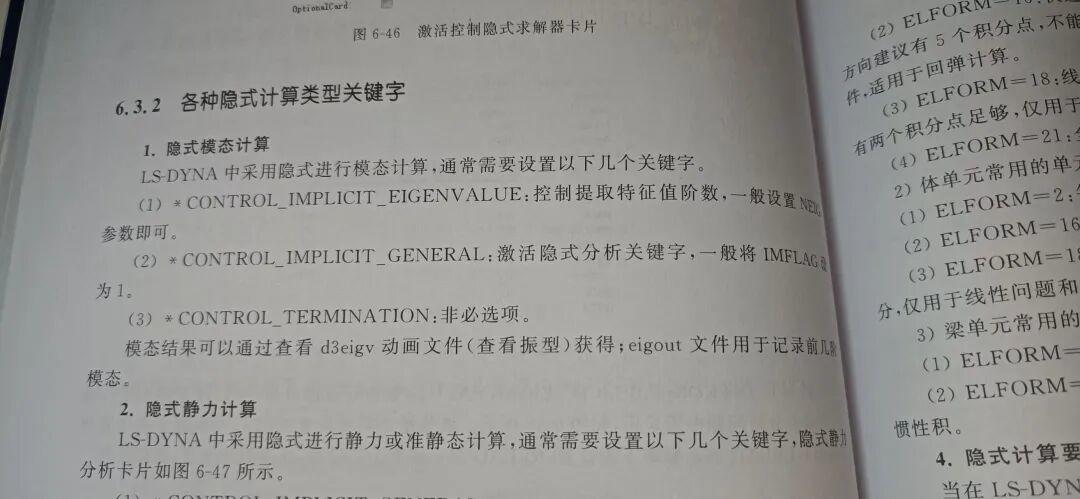

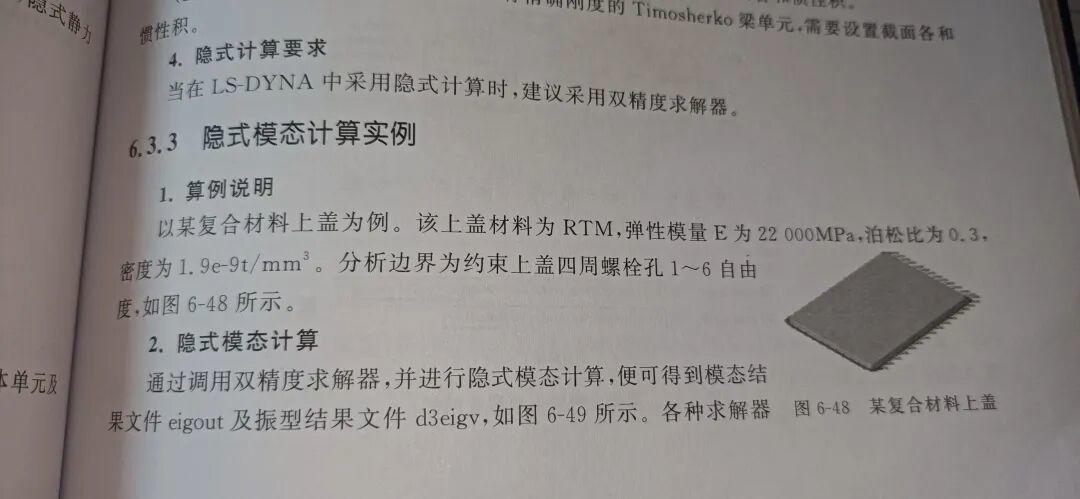

更多Lsdyna隐式仿真知识请参阅以下书籍第六章相关内容：
