南航顾冬冬教授封面丨激光增材制造仿生夹层结构的压缩行为及热传导性能研究

1 研究背景及目的

以马尾草茎干结构为仿生对象，设计了承载-导热多功能仿生多层级夹层结构，并利用激光粉末床熔融技术成形了相应的TC4钛合金仿生多层级夹层构件，研究了仿生单元内管直径对仿生夹层构件的激光粉末床熔融成形性、压缩性能及热传导性能的映射关系及影响机制。

2 论文亮点

1. 以马尾草茎干的多层级结构为灵感，设计了高承载-强导热多功能夹层结构；

2. 以TC4钛合金粉末为原材料，利用激光粉末床熔融工艺成形了无缺陷的钛合金仿生夹层构件；

3. 结合对成形构件的性能试验及有限元模拟仿真，分析了仿生单元内管直径对仿生夹层构件的压缩行为及热传导行为的影响机制。

3 试验方法

仿生结构设计：以不同品种马尾草的茎干截面结构为仿生对象，设计了三种不同内管直径（1.4 mm、1.9 mm、2.4 mm）的多层级仿生空心管夹层结构，并以无内管的传统空心管夹层结构为对照组。

激光增材制造成形：以等离子雾化TC4钛合金粉末为原材料，利用激光粉末床熔融技术，以相同的工艺参数成形了4类钛合金夹层构件。

力学及热学性能测试：利用单向压缩试验表征不同钛合金夹层构件的压缩性能，利用平板热流法测定不同钛合金夹层构件的热导率。

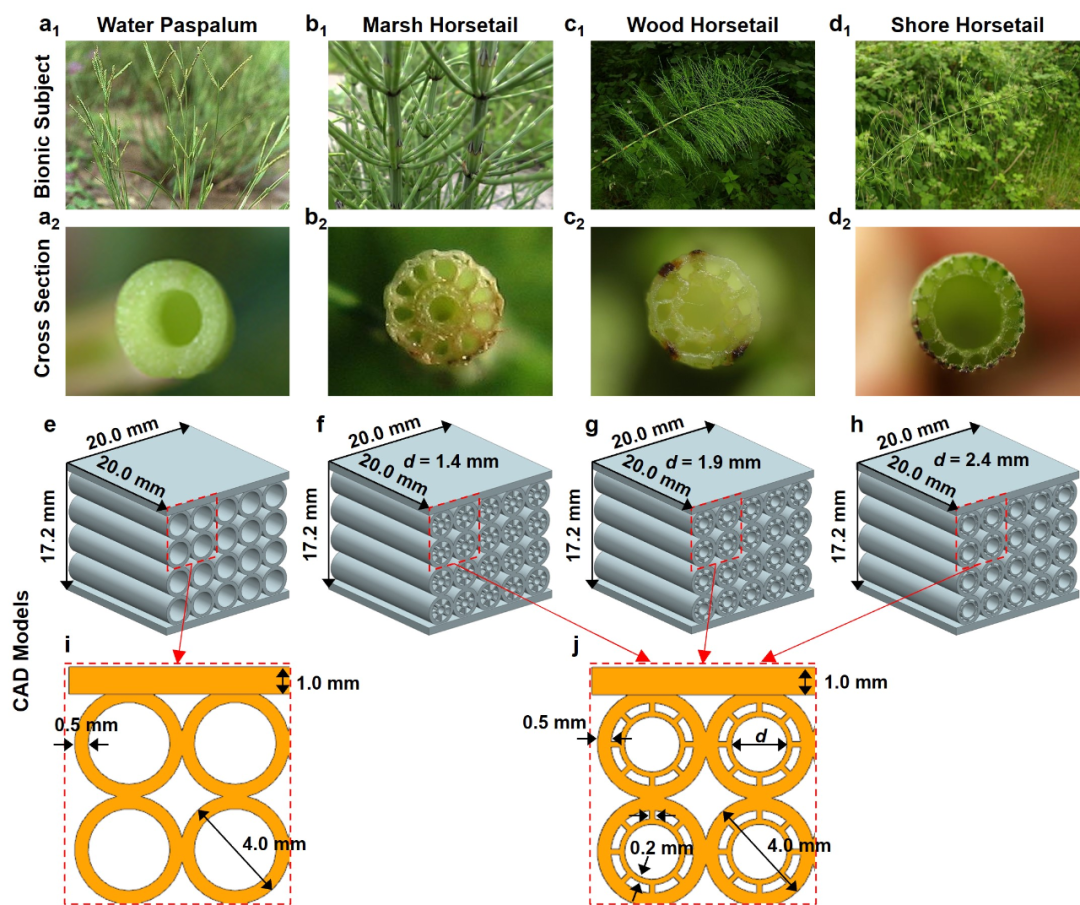

Fig. 1. Design of bioinspired sandwich structures: (a1, a2) Water Paspalum; (b1, b2) Marsh Horsetail; (c1, c2) Wood Horsetail; (d1, d2) Shore Horsetail [40]; (e) Conventional tube sandwich structure; (f-h) Bioinspired sandwich structures with different diameter of tube; (i) Wall dimensions of conventional tube sandwich structure; (j) Wall dimensions of bioinspired sandwich structures

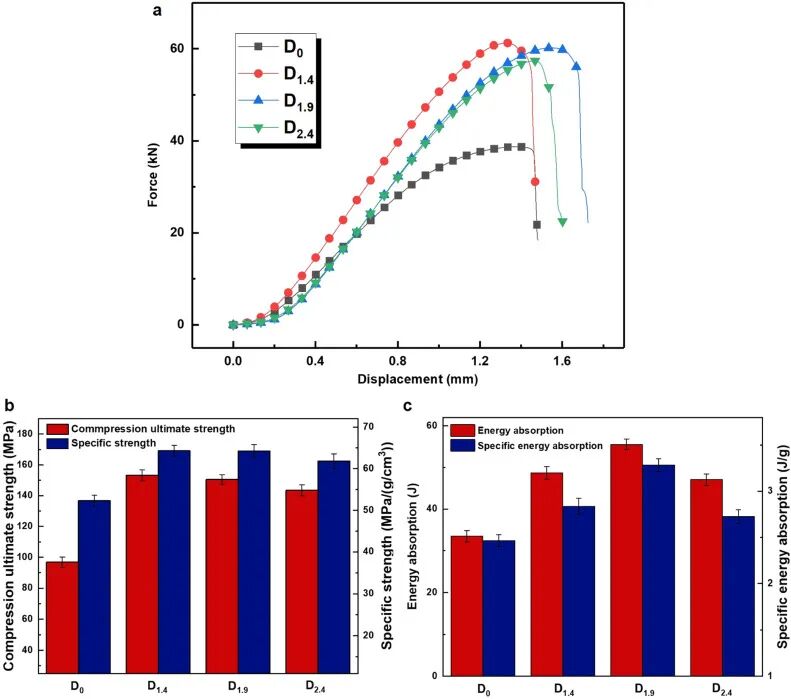

Fig 3

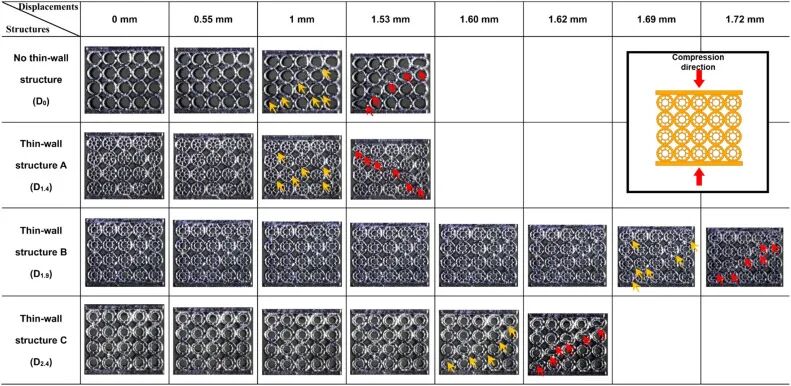

Fig 4

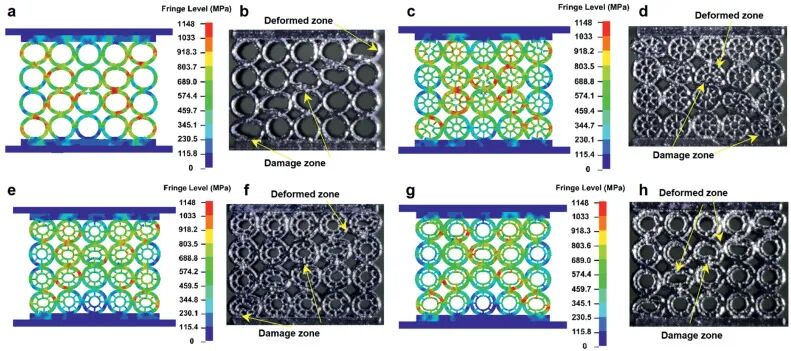

Fig 5

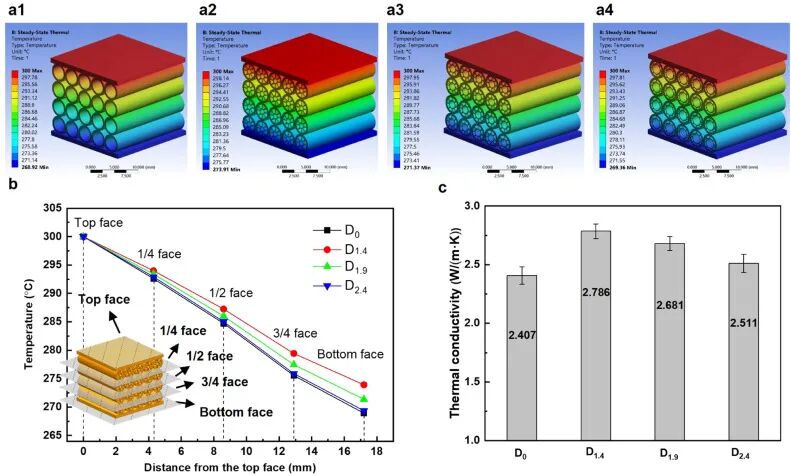

Fig 6

4 结果

1. 仿生仿生多层级结构的引入影响了构件的激光粉末床熔融成形性：随内管直径的增加，内外管的间距减小，管壁的粘粉容易导致通道的堵塞，影响结构成形质量。

2. 仿生多层级结构的引入有效提高了空心管夹层结构的抗压缩性能：随内管直径的增加，仿生构件的比能量吸收呈现先增后减的趋势；当内管直径为1.9 mm时，比能量吸收达到最大值3.3 J/g，相比无内管的传统空心管夹层结构提高了32%。

3. 仿生多层级结构的引入有效提高了空心管夹层结构的热传导性能：随着内管直径的增加，热导率逐渐降低，内管直径为1.4 mm时，热导率达到最大值2.786 W/(m·K)，相比无内管的传统空心管夹层结构提高了15.7%。

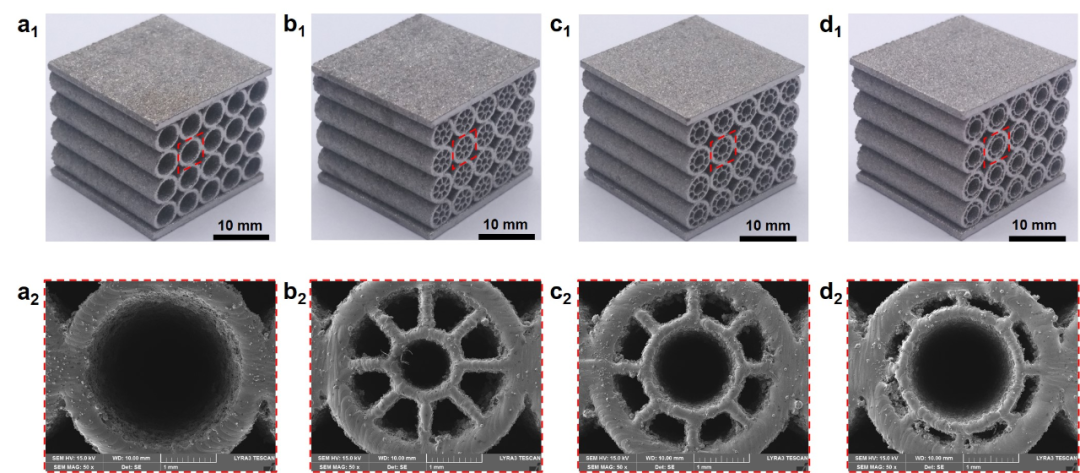

Fig. 2. LPBF processed bioinspired sandwich structure and corresponding surface morphology: (a) D0, (b) D1.4, (c) D1.9, (d) D2.4.

5 结论

1. 仿马尾草茎干多层级夹层结构能够有效提高空心管的承载能力、改善压缩工况下的应力集中，实现了压缩强度及压缩位移量的协同提升，从而大幅提高了夹层结构的比能量吸收；

2. 仿马尾草茎干多层级夹层结构的引入增加了热量传输的通道，改善了夹层结构的热导率；随内管直径的增加，热传导路径延长，从而导致了热导率的下降；

3. 通过调整仿生单元内管直径，能够实现仿马尾草茎干多层级夹层结构承载能力及导热能力的协同提升。

6 前景与应用

本文设计的仿马尾草茎干的多层级夹层结构可应用于对承载性能及导热性能均有要求的服役工况。如雷达等大功率部件、及芯片等大发热量器件的承载支架等。

来源：增材制造硕博联盟
