利用电流钳（current probe）测试实现电源模块的CE仿真
作者 | Zhou Ming
常规的电源模块CE仿真，工程师在建模时从内部细节开始，包括PCB、关键器件模型、以及电路模型等。这种方法更适合电源厂家，案例Customer Success | OPPO手机电源适配器EMC仿真就是采用这种方法。
本篇案例我们介绍另一种电源模块的CE仿真方法，在建模时把电源模块当做黑盒，利用电流钳（current probe）测试得到cable上的共模、差模电流，然后通过仿真分别得到共模噪声源、差模噪声源，创建AC task重新激励，得到LISN上的CE结果。
以下是两种方法方法的对比。
方法一：Trans task电源模块CE仿真（考虑内部细节模型）
方法一，是常规的CST场路协同仿真方法。在创建3D模型时，需要有电源模块内部细节，包括PCB、关键器件、电源结构、电源cable等。在电路中添加器件模型，创建trans task，详细的操作过程不再赘述。

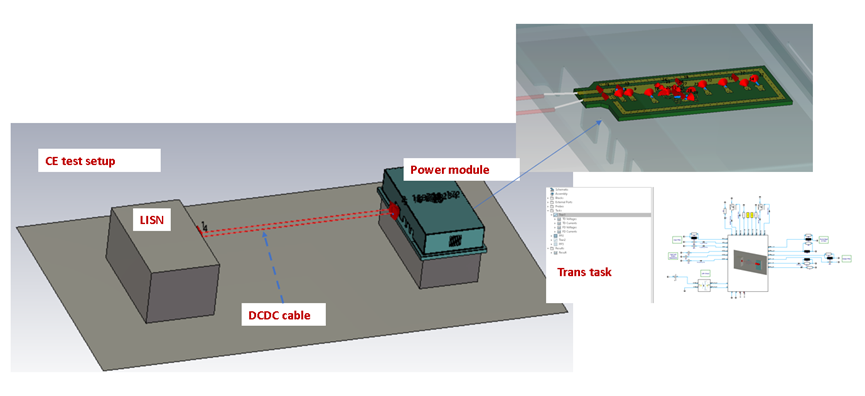

电源CE仿真（trans task）

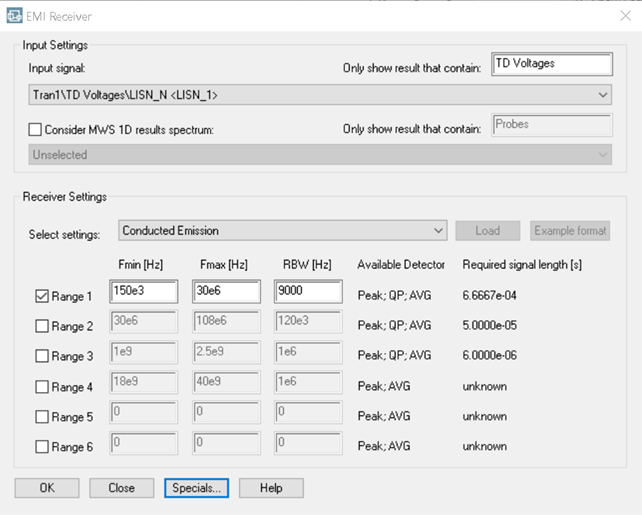

运行trans task，通过EMI Receiver对LISN_L、LISN_N的时域信号做后处理，得到CE测试结果。

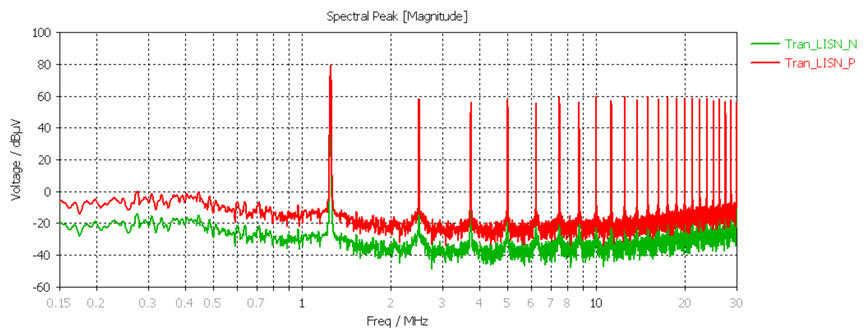

CE结果（Trans task）
方法二：利用电流钳（current probe）测试实现电源模块的CE仿真（黑盒模型）
步骤一：利用电流钳（current probe）测试cable的共模电流和差模电流，得到port3上电压频谱。以下两个模型是为了模拟真实的电流钳测量过程，左侧为共模电流测试，右侧为差模电流测试。两种测试方法的区别在于cable穿过电流钳的方式不同。创建trans task，通过仿真得到port3上的共模电压频谱和差模电压频谱。

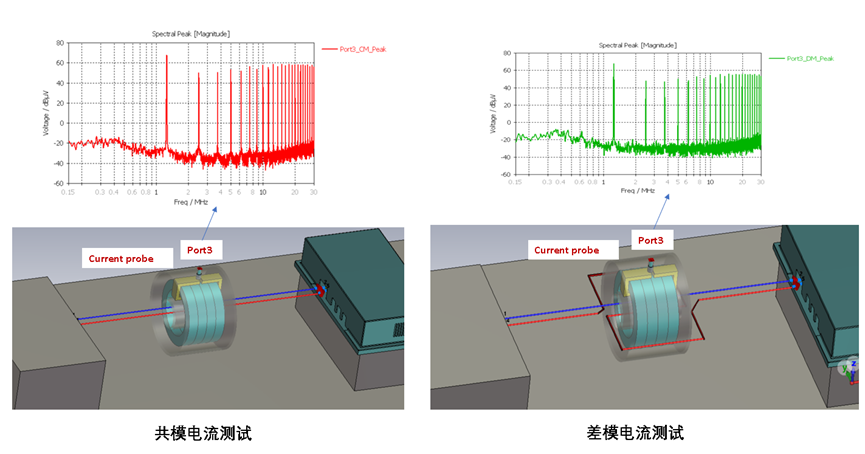

电流钳（port3）的共模和差模测试结果
步骤二：创建黑盒仿真模型，利用AC task得到EMI噪声源（共模及差模）。详细过程请参考案例仿真实例155：整车场景下的电源线RE仿真中介绍的方法。

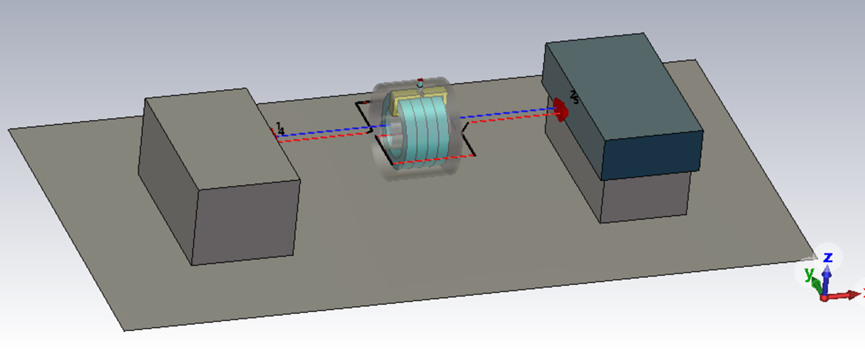

EMI噪声源（共模）仿真模型

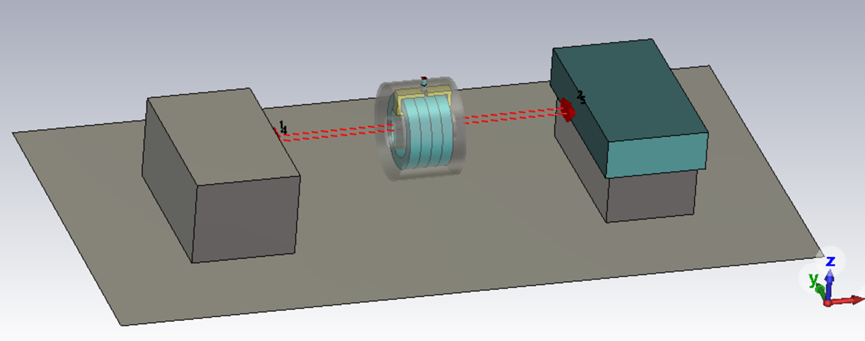

EMI噪声源（差模）仿真模型

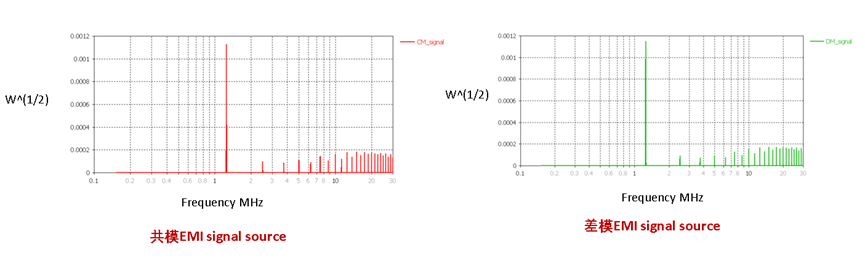

后处理得到的EMI噪声源信号

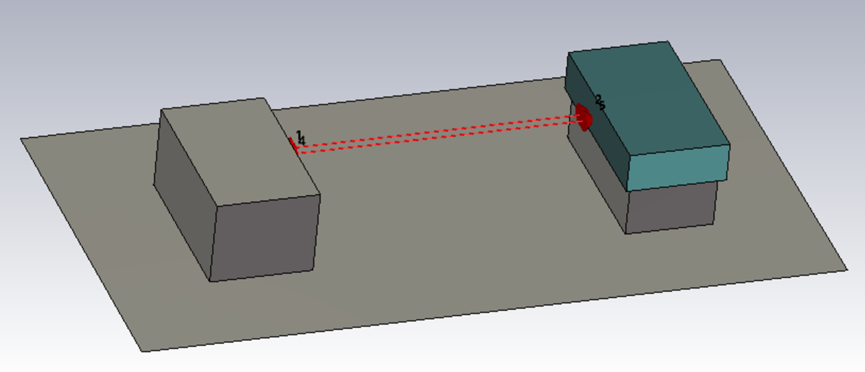

步骤三：创建电源CE仿真黑盒模型。删除电源模块及内部细节，用黑盒模型替代，只保留cable在端口的port；重新创建AC task，利用计算出的EMI共模噪声源及差模噪声源重新激励，得到LISN_L以及LISN_N的结果。

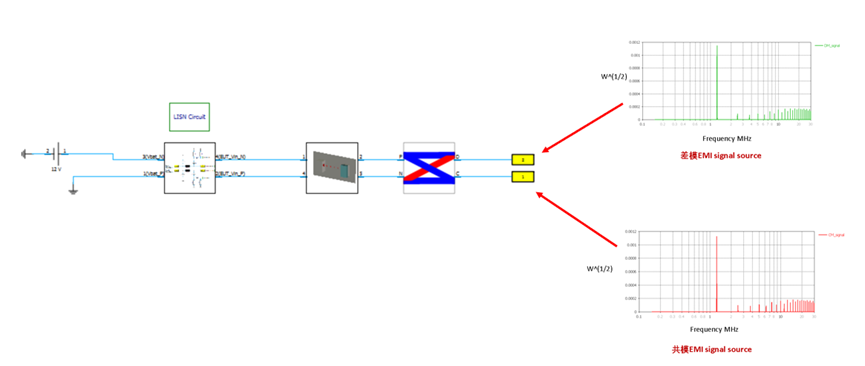

电源CE仿真（AC task）

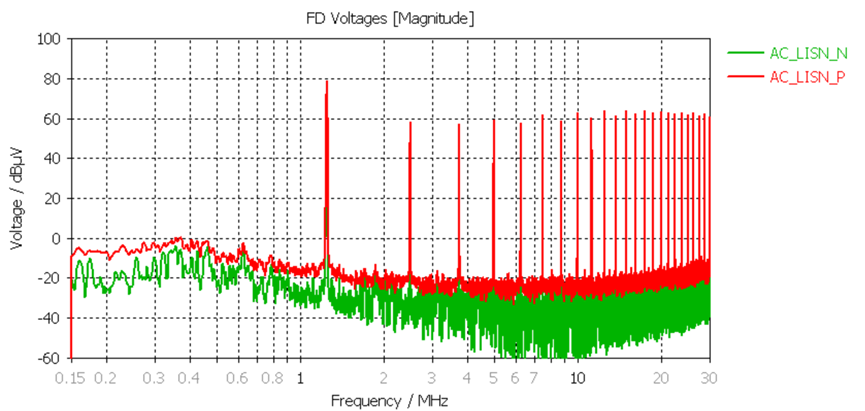

CE结果（AC task）
对比trans task与AC task的CE仿真结果，我们可以看出：采用方法一从PCB内部建模的方法，和采用方法二的黑盒建模方法，结果具有高度的一致性。

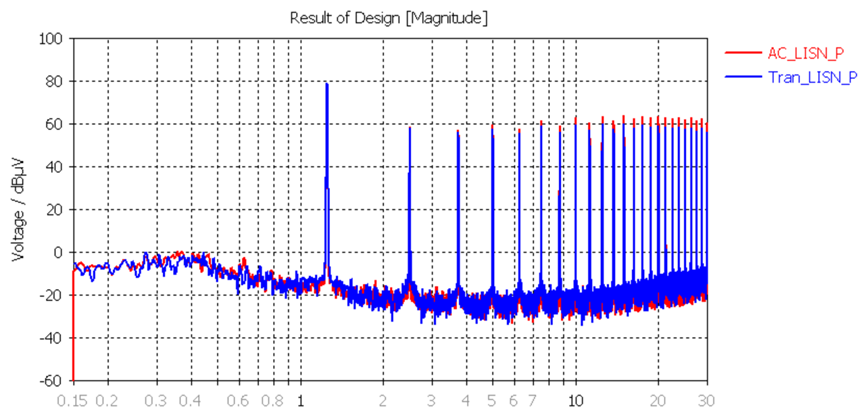

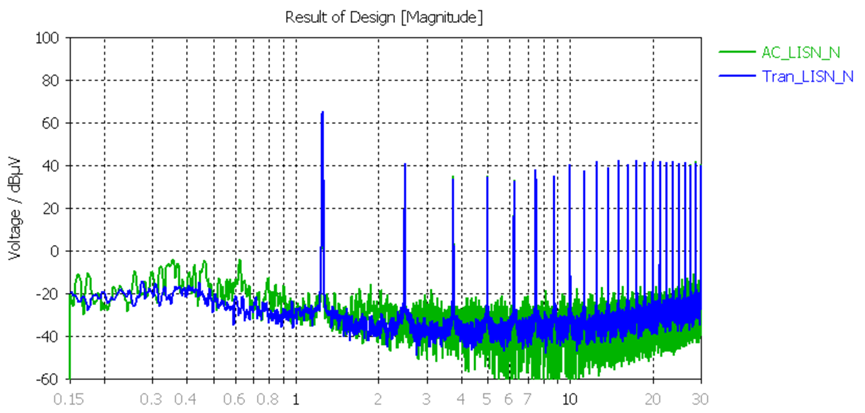

CE结果对比（ trans vs AC）
总结
通过案例中介绍的CE仿真方法，可以解决系统级CE仿真时的电源模块建模的难题。
