聊一聊PCB打板到摸底测试之前CST EMC仿真可以做哪些工作和哪些输出？
大家好,我是CST电磁兼容性仿真。这是我的第113篇原创文章。为避免错过干货知识,欢迎关注公 众号，共同学习，共同进步！在电子产品开发周期中，PCB打板往往需要一到两周左右的等待时间。许多工程师在这段时间只能被动等待，但实际上这一周恰恰是进行电磁兼容性（EMC）仿真的黄金期。合理利用CST Studio Suite这一专业的电磁场仿真工具，可以在硬件生产前就发现并解决潜在的电磁兼容问题，节省大量后期整改时间和成本。本文将为您详细规划如何在打板后的一周内高效开展CST电磁兼容性仿真工作。前言
最近有小伙伴问我项目设计开发初级阶段，CST电磁兼容性仿真对项目EMC设计有哪些帮助，可以输出什么？今天我来结合我自己的工作情况和产品来聊一聊PCB从出Gerber文档打板到摸底测试之前，CST电磁兼容性仿真对EMC设计有哪些帮助，可以输出哪些有用的信息和文档给EMC工程师。EMC仿真输入
以电机控制器为例，我们进行系统级的EMC仿真，仿真软件使用达索系统的CST。通常情况下，一个新的研发项目包括CAD设计，硬件电路设计，PCB layout，BOM等等。一般当PCB layout出完gerber文档，发到PCB厂打板的时候，我们是可以得到以下输入：（1）机构件3D文档：包括外壳、散热器、安装支架等机械结构（2）PCB Layout：完整的电路板布线信息，特别是电源层和信号层的堆叠结构（4）BOM List：元器件清单，提供器件的封装和参数信息（5）材料参数：PCB板材、屏蔽材料、绝缘材料等的电磁参数仿真工作内容

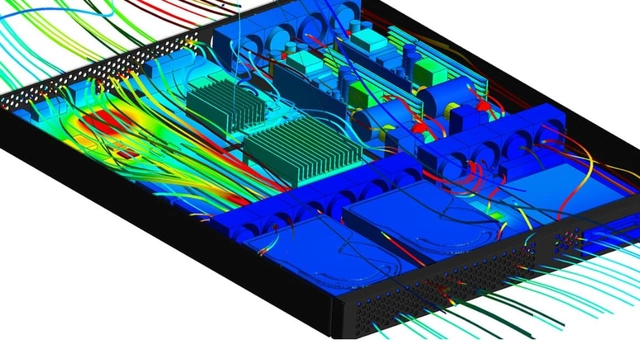

在获得以上输入资料后，我们就可以开展EMC仿真工作了。如下：（1）三维模型重建：基于机构件的3D文档和PCB layout，在CST中构建准确的三维模型。这个过程需要特别注意模型的精度控制——既要保证准确性，又要避免过度细化导致计算量激增。（2）RLC参数提取：PCB完成建模之后，就可以使用CST低频求解器开展PCB寄生参数提取，为后续的仿真和分析做准备。（3）阻抗分析：PCB建模完成后，添加滤波电容，去耦电容，对电源平面进行阻抗分析。（4）滤波器设计：滤波器建模，差模或者共模阻抗分析，S参数分析，幅频响应曲线分析，相频特性曲线分析等等。（5）谐振分析：系统性建模完成之后可以先做系统性的谐振分析，去判断整个仿真系统上有哪些谐振点。（6）传导发射电压法仿真分析：最后做系统级的CE电压法分析，得到仿真频谱，给到EMC工程师风险点，以及初步整改措施。仿真输出
仿真工作，最终还是需要输出仿真文档，这样才能让领导看到你的成果。（1）传导发射电压法初步仿真分析报告，里面包括，建模过程，电机控制参数，信号，谐振分析，阻抗分析，仿真结果，整改意见等等。（2）RLC寄生参数提取报告，包括各个回路的杂散电感，直流电阻等，并且将这些寄生参数带入到电路中去仿真分析，看看是否能预测到谐振点与哪些参数相关。（3）滤波器仿真设计报告，包括滤波器磁性材料设计，建模，差模/共模电感-频谱曲线，差模/共模阻抗曲线，幅频响应曲线，相频特性曲线，S参数分析。本文总结
在PCB从打板到实物测试的这段空窗期，充分利用CST进行系统级EMC仿真，能够帮助我们提前发现并解决很多潜在的电磁兼容问题，大幅减少后期测试整改的周期和成本。
通过规范的仿真流程和输出物，我们不仅能够为EMC工程师提供直接可用的分析结果和改进建议，更能逐步积累形成组织的EMC设计知识库，提升整个团队的EMC设计能力。
仿真不是目的，而是手段。最终目标是第一次做就对，每一次都做得更好。在竞争日益激烈的电子产品市场，把握好设计阶段的EMC仿真，就是我们赢得先机的关键一步。
