装配体模态分析避坑指南：搞定接触关系，让仿真结果准到飞起

• 先明确实际装配的约束特性：通过拆解物理样机、查看装配图纸，判断零部件之间是 “完全固定”“允许滑动” 还是 “有摩擦作用”。
• 优先简化接触关系：对于非关键接触部位，可采用 “绑定接触” 简化计算；仅对核心接触区域（如轴承、啮合面）精准设置接触类型。
• 注意软件算法差异：Abaqus 中 “罚函数法” 接触计算效率高，适合模态分析；“拉格朗日乘子法” 接触精度高，但收敛性较差，需谨慎使用。

刚度匹配的核心逻辑到底是什么？

• 刚度太大：会导致接触界面几乎不可变形，相当于强制绑定，高估结构刚度，模态频率偏高；同时可能引发网格畸变，导致计算不收敛。
• 刚度太小：会导致接触界面出现过大穿透，力传递不充分，低估结构刚度，模态频率偏低；严重时会出现 “零部件脱离” 的虚假结果。

• 参考材料弹性模量：接触刚度应与材料本身的刚度匹配，一般建议设置为材料弹性模量的 1/10~1/100。例如，钢 - 钢接触时，弹性模量 E=206GPa，接触刚度可设置为 2~20GPa/mm。
• 采用试算验证法：对于关键接触部位，可分别设置 3 组不同的刚度值（低、中、高）进行试算。如果三组计算的模态频率偏差小于 3%，说明刚度设置在合理范围；若偏差过大，需以中间值为基准微调。
• 避免全局统一设置：不同接触部位的接触面积、载荷情况不同，应分别设置接触刚度。例如，螺栓连接的接触面接触压力大，刚度可设得高一些；而面接触的密封部位，刚度可适当降低。

接触区域网格划分的黄金法则

• 网格尺寸匹配：接触双方的网格尺寸应尽量一致，差异不宜超过 1:3。如果一侧网格过粗、另一侧过细，会导致接触压力分布不均，局部刚度计算失真。
• 网格类型选择：接触区域优先采用结构化网格（如六面体网格），结构化网格的单元形状规则，力传递精度高；避免在接触界面使用四面体自由网格，否则容易出现单元扭曲，影响接触判断。
• 局部细化策略：对于接触压力集中的区域（如螺栓孔周围、过盈配合面），应进行局部网格细化，单元尺寸建议为非接触区域的 1/3~1/5，确保捕捉到局部刚度变化。

• 采用 “映射网格” 技术：在 Abaqus、HyperWorks 等软件中，对接触界面采用映射网格划分，保证接触双方的单元一一对应，减少接触穿透。
• 利用网格自适应功能：开启软件的 “接触自适应网格” 功能，计算过程中自动对接触穿透过大的区域进行网格细化，平衡计算精度和效率。
• 修复几何缺陷：接触界面的微小倒角、毛刺、缝隙会导致网格畸变，建模时应删除这些微小特征，确保接触界面平整；对于不平整的接触面，可采用 “面缝合”“几何修复” 工具处理。

• 采用 “静力学 + 模态分析” 分步流程：先进行静力学分析，施加预紧力、装配载荷，得到结构的初始应力场；再将静力学分析结果作为初始条件，进行模态分析，确保预紧力对刚度的影响被纳入计算。
• 正确设置边界条件：静力学分析中，需约束与模态分析一致的边界条件，避免因边界条件差异导致初始应力场失真。
• 注意预紧力的施加方式：螺栓预紧应采用 “预紧力载荷” 而非 “位移载荷”，确保预紧力大小准确；过盈配合可通过 “干涉拟合” 设置，直接输入过盈量。

• 频率偏差控制：仿真与试验的模态频率偏差应控制在 5% 以内，超过 10% 则需排查接触关系、网格质量等问题。
• 振型一致性验证：不仅要频率接近，振型的振动方向、变形趋势也应与试验一致。例如，试验中主轴的一阶振型为弯曲振动，而仿真结果为扭转振动，说明接触关系或边界条件设置错误。

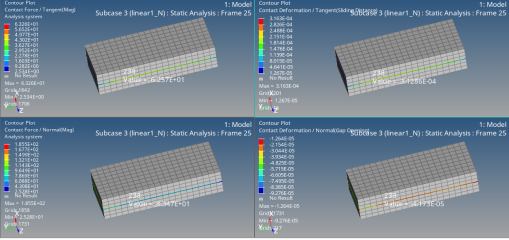

• 法向接触的非线性：分离时(Open):接触力为0，无约束；闭合时(Closed):接触力随穿透量/位移急剧变化(由接触刚度控制)，力-位移关系呈“突变”特性。
• 切向摩擦的非线性：黏连时(Stick):切向位移被约束(力随荷载增长，直到达到静摩擦阈值)；滑动时(Slip):切向力突变为动摩擦力(力-位移关系由动摩擦系数控制，呈“突变后恒定”特性)

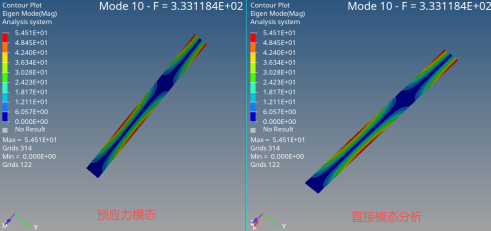

• optistruct中调用接触关系(concactfreeze除外)进行模态分析的时候，建议先进行非线性静力分析后在进行预应力模态分析。直接模态分析在特定的条件下，可能与预应力模态分析的结果一致，但分析结果不可控。
• 另一种情况是只考虑法向接触，切向运行滑动，摩擦系数至0，先进行非线性分析，然后进行预应力模态分析，这一个结果和直接进行模态分析是一致的(两个过程都只考虑的法向接触刚度)

• 精准匹配接触类型：让仿真中的接触特性与实际装配一致；
• 合理控制接触刚度：避免过刚或过柔，确保力传递准确；
• 重视细节影响：包括网格匹配、预紧力、振型解读等环节。
