导读：上一篇文章新凯来“万里眼” 火了！搭配HSPICE，DDR 仿真效率直接拉满。我向读者朋友介绍了HSPICE中仿真DDR的一些优势。今天，我就来介绍如何在HSPICE中构建行为模型，用于项目前期的评估与验证。

在仿真工作中，一个常见的难点是往往难以获取准确的仿真模型。常常要等到模型准备就绪，才能匆忙开始仿真，而一旦设计结果不满足要求，就可能导致项目延期。真正的高手，即便没有现成的模型，也能自己创造模型。就像传说中的“扫地僧”，手中仅有一把扫帚，依旧能够独步武林。

PCIe标准概述

首先我们来看下PCIe 标准，标准包含三个相互依赖的规范，旨在确保不同供应商之间的SerDes 和信道之间的互操作性：

• BASE 规范定义了芯片级性能。

• CEM 规范规定了插卡连接器的最低性能。

• 测试规范设置了一致性测试的规则。

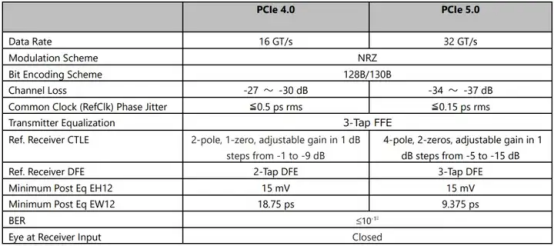

PCIe4.0和PCIe5.0高速接口有许多共同特点，比如发送端都定义了FFE，接收端都有CTLE和DFE，只是对应的系数或者配置不太一样。

信号完整性仿真中的带宽与模型参考

信号完整性仿真我们经常需要看系统的带宽，这个带宽是包含了发送和接收前端的电路、CTLE和FFE等均衡的整个全链路的带宽。但是通常我们拿到的是上游提供的SPICE或者IBIS-AMI模型，这代表了实际电路的行为，可以用来仿真时域性能。这些模型或者电路设计通常会比SPEC规定的情况具有更好的设计，因此可以拿SPEC规定的设计作为参考。

HSPICE中CTLE行为模型的构建

如果现在已经有通道的S参数，如何把CLTE的行为级联起来看下级联情况的通道频域响应呢。

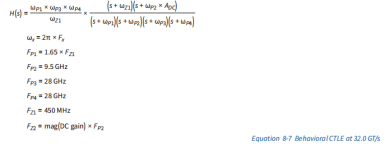

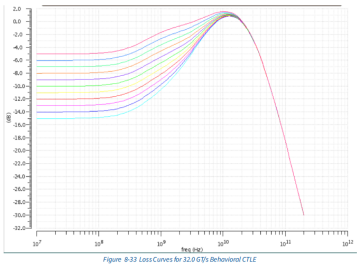

PCIe 5.0 使用 4 极点、2 零点 CTLE 滤波器响应，协议定义了每个零极点的参数值。

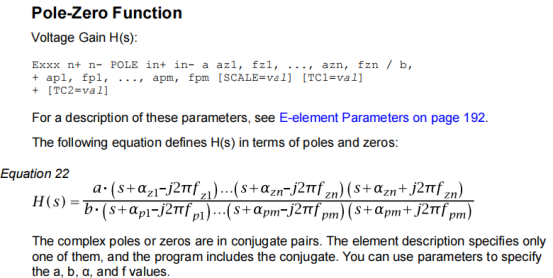

在HSPICE中可以定义很多行为模型，其中E-element的零极点函数就可以用来定义PCIE或者其他高速CTLE模型：

上面的传递函数和H(s)格式和上面 CTLE 滤波器响应相互对应，可以把所有的零极点设置成参数，使用AC扫描级联系统S参数就可以得到级联通道的下响应。

还可以把E-element构建的CTLE建立成子电路，多次调用，当然也可以用于时域仿真。

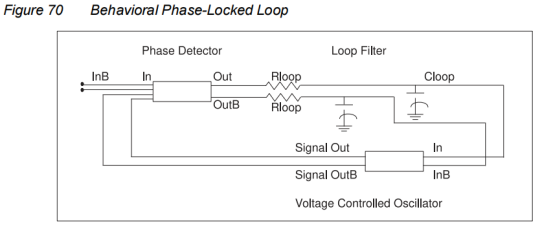

除了上面的行为模型，通过一些功能组合来定义FFE、DFE、PLL等行为模型，这样就可以在项目前期快速仿真链路情况，还可以自己调节零点等均衡能力，非常方便。

HSPICE调用Verilog-A行为模型的应用

在缺乏完整电路模型的设计初期，还可以利用HSPICE调用Verilog-A行为模型，这已成为加速信号完整性分析的关键流程。这种方法的核心在于，使用Verilog-A精准描述通道或均衡器的频域、时域特性，并在HSPICE环境中进行系统级验证。

Verilog-A在SI建模中的关键应用

通道建模：构建包含抖动、噪声的时域通道模型。
有源电路建模：为CTLE、DFE、CDR等复杂均衡与时钟恢复电路创建高抽象级模型。

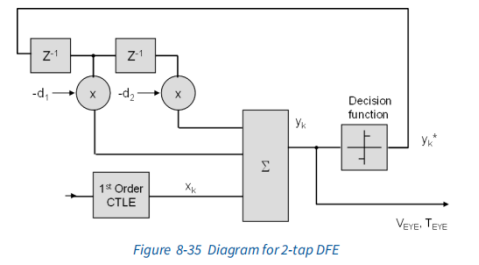

以DFE建模为例，无需等待晶体管级设计完成，即可用Verilog-A构建其数学行为。通过HSPICE仿真，我们能提前评估不同抽头数量与算法对眼图改善效果，从而在系统层面锁定最优方案，避免后期因架构问题导致的返工与延期。

HSPICE学习建议

当然，学习HSPICE还是需要从基础的开始学习，但是面对数千页的HELP文档无从下手，建议先研学下下面的课程，课程提供了上面类似仿真的实现细节和网表，大大缩短了数周甚至数月的学习时间成本。不仅仅对比DDR，课程还对HSPICE实现TDR、时域频域仿真、W-element建模、PDN纹波等系统的讲解了各类信号完整性问题。

对于很多朋友想从封装、PCB Layout设计转仿真，或者想从PCB仿真转系统仿真，预先善其事必先利其器，首先必须掌握一个电路仿真工具，才是求职的敲门砖。作为电路仿真的黄金标准，那HSPICE是首选。

结合自己多年工作经验，最近花费半年时间整理了一个HSPICE仿真教程，涉及了信号和电源完整性的主要知识点，为满足目前市场主流应用，以PCIe4.0(16Gbps)和LPDDR5X(8533Mbps)为例，讲解IBIS和IBIS-AMI模型应用，包含PDN效应的系统链路仿真。

我的《芯片-封装-PCB系统级HSPICE及WaveView信号电源完整性分析_PCIE及LPDDR仿真》课程内容涉及多篇论文，既具有深度也有很大实际价值，感兴趣的朋友可以学习下。已经购买课程的同学问了很多DDR和SERDES仿真的问题，如DDR DBI仿真实现、CPM仿真修改PWL文件、统计仿真眼图刚开始没进入稳态等等，群里讨论氛围非常好，互相学习提升的也很快。如果你也对HSPICE仿真感兴趣，但是独自学习数千页的HELP文档很苦恼和迷茫，不仿来一块学习吧。

课程可随时回放，可开具发票

讲师提供vip群知识圈答疑和模型下载

《芯片-封装-PCB系统级HSPICE及WaveView信号电源完整性分析_PCIE及LPDDR仿真》

1、为什么要购买这门课程

（1）学会软件操作与应用能力：掌握 HSPICE 核心用法，包括基础语法、参数扫描、仿真精度控制，能独立编写网表，且学会通过 Help 文档自主解决操作问题，无需死记所有功能；学会 WaveView 工具的使用，辅助 HSPICE 仿真结果的查看与分析；掌握 ADS 与 HSPICE 的对比仿真方法，可对同一高速链路（如 PCIE4.0）进行仿真验证，多一种软件选择，提升工具适配灵活性。

（2）学习信号完整性（SI）核心技能：理解 SI 基础原理，能完成高速信号频域分析（如插损、S 参数抽取与仿真）、时域分析（如眼图绘制、抖动分析）；精通 PCIE4.0 时域眼图、频域插损等指标仿真，掌握 TX 均衡、RX CTLE、DFE 自适应均衡对仿真结果的影响；熟练完成 LPDDR5（8533Mbps）全流程仿真，包括 NT-ODT 功能应用、Per-bit DFE 仿真（网上稀缺技能）；掌握 TDR 仿真（单端与差分模式）、IBIS 及 IBIS-AMI 仿真方法，能处理线性网络参数分析，解决高速 Serdes 仿真难题；学会超低误码率统计仿真，对比 FT、ME 等不同仿真模式的眼图差异与精度，能完成包含 PI 效应的统计仿真（网上罕见核心技能）

（3）掌握电源完整性（PI）核心技能：掌握芯片、封装、PCB 整系统级别电源完整性仿真方法，而非传统简单计算 PDN；学会从 CPM 获取精准 PDN，参考三星等主流大厂经验构造 Worst case pattern，仿真电源纹波；理解 Zpdn（目标阻抗）在频域分析中的关键作用，掌握优化去耦电容（OPDleDTC/CDIE）的方法，包括电容数值、类型、位置选择，以及 Interposer eDTC 对 SI 和 PI 的改善应用。

（4）夯实理论知识与底层逻辑：掌握 SIPI（信号与电源完整性）完整知识体系，理解傅里叶变换的时域与频域变换原理，建立扎实的理论基础，明晰仿真核心原理，如均衡技术（TX/RX 端均衡）、抖动类型（DCD、RJ、PJ）对仿真结果的影响，能透过工具表象解决实际问题，而非单纯依赖软件操作。

（5）助力职业发展与自主拓展能力：对硬件、封装 PCB、系统仿真工程师而言，可突破仿真技术瓶颈；对想进入芯片领域的学习者，能独立仿真各类 IO 网表、研究电路行为，成为进入芯片 SIPI 相关部门的 “敲门砖”。学完课程后可自主研究其他 SIPI 相关内容，掌握 “从简单链路验证功能→应用到复杂仿真” 的学习方法，能独立拓展更多高速接口或场景的仿真。

（6）提升实战问题解决能力。可完成包含 PI、SI 效应的 DDR 系统仿真，构造等效 PDN 网络、W-element 模型，解决实际项目中多因素耦合的仿真难题；本课程仿真方法参考三星等大厂经验，结果符合行业规范，学完后可直接应用于实际项目，助力项目一次成功。

（7）本课程还为付费用户提供VIP群进行交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高新内推就业、仿真秀还提供奖学金、学完此课程，推荐报名参加工程仿真技术（CAE分析职业能力等级评价证书）。

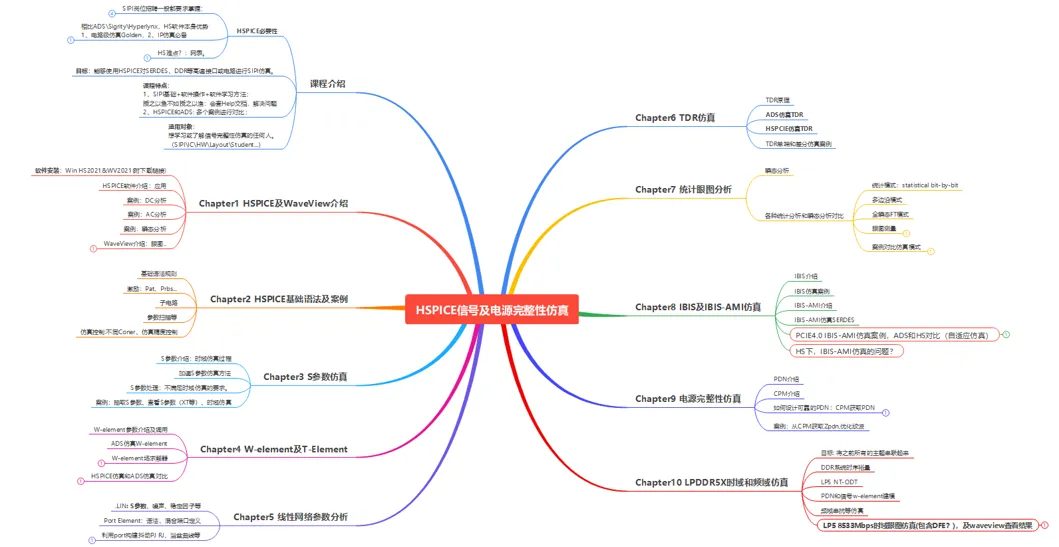

2、课程大纲及主要内容

无论你是 HSPICE 零基础的新手，想搭建仿真知识框架；还是硬件、封装 PCB、系统仿真工程师，需要提升实战能力；或是理工科院校学生、EDA 领域科研人员，想为职业发展添砖加瓦 —— 这门课都能精准匹配你的需求！以下是课程大纲及主要内容：

一共十个章节，基本涵盖了信号完整性的主要方面，对于想学习信号完整性的同学来说，学完本课程，可自行研究其他内容；对于只会ADS的同学来说，多了一个软件选择；对于想进军芯片仿真的同学来说，就可以仿真各种IO网表，研究电路行为，这是想进芯片SIPI相关部门的敲门砖；

（1）通过三个网表了解HSPICE和WaveView基本使用；

（2）学习HSPICE的基于语法和如何参数扫描、仿真精度控制等

（3）SIPI必用的S参数：抽取S参数、查看S参数、加速S参数仿真方法等。

（4）前仿真和后仿真优化需要用到的W-element及T-element产生及使用；

（5）统计分析中：抖动仿真分析、误码率曲线（DCD、RJ、PJ等）

（6）SIPI必备技能：ADS和HSPICE如何仿真TDR（单端和差分）；

（7）超低误码率仿真需要用的统计仿真分析，因为HSPICE支持很多种统计分析模型，我这里用一个网表来演示不同模式眼图差异（FT、ME等模式差异及精度对比）；

（8）SIPI必备技能：IBIS及IBIS-AMI使用；这里用目前最长用的PCIe4.0接口仿真频域和时域指标，验证TX均衡、RX CTLE、DFE自适应均衡对仿真结果影响，这里用ADS和HSPCIE对比同一个链路，仿真结果基本一致，让读者同时掌握ADS和HSPICE仿真高速Serdes方法（时域眼图、频域插损等指标）；

（9）SIPI必备技能：芯片、封装、PCB整了系统级别电源完整性仿真方法；

（10）相比传统通过计算简单获取PDN方法，本文介绍如何从CPM获取精准的PDN,如何构造Worst case pattern仿真纹波（参考三星等一些主流大厂的经验）。

（11）这里还会介绍傅里叶变化时域和频域变换；

（12）最后通过多个复杂的LP5（8533Mbps）网表，系统介绍如何仿真DDR系统，如何构造等效PDN网络、W-element模型,然后用一个实际的包含了PI、SI效应的网表分布进行时域、统计域仿真（多种模式），包含了PI效应的统计仿真，这在网上基本没有资料（核心技能）；还介绍了LP5中NT-ODT功能使用、如何仿真Per-bit DFE，这些在网上资料很少或者没有资料。
