Fluent入门验证案例 | 扩散器内部的湍流仿真

本案例为入门案例，对轴对称扩散器展开流动仿真。本案例利用Fluent中的湍流模型进行仿真计算。并对X = 0.175米时漩涡速度进行监测，与文献的计算结果进行比较，实现对仿真计算准确性的验证。适合fluent初学者练手使用。

1 workbench 设置

本案例具体设置如下图：

workbench设置示意图

2 FLUENT 设置

2.1 General设置与网格导入

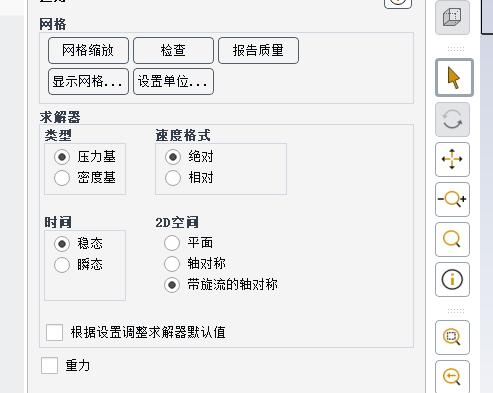

首先导入网格，然后勾选为稳态计算，并选择压力基求解器。并选择带旋流的轴对称选项。

通用设置示意图

2.2 材料设置

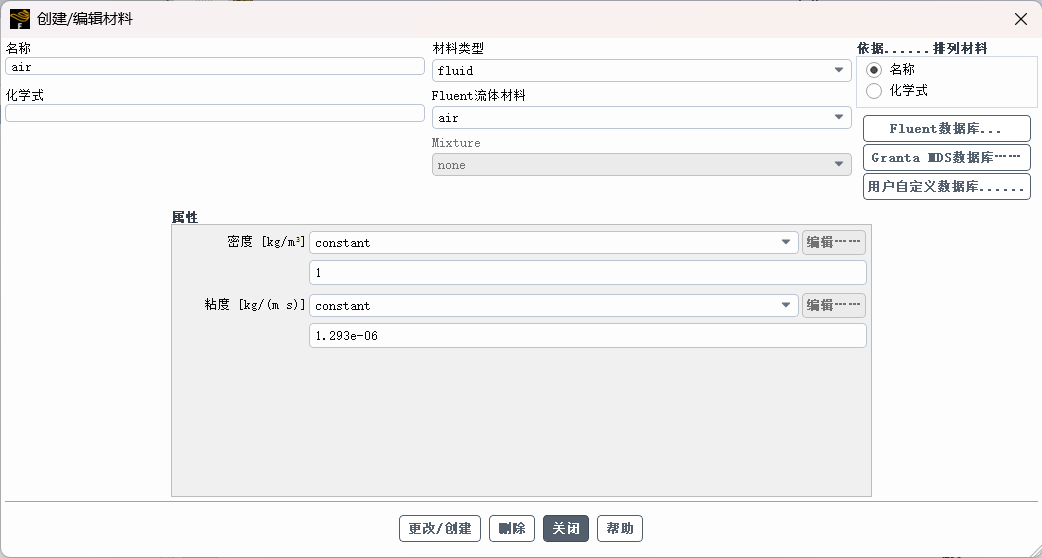

依据相关文献中的数据，对材料进行设置，密度设置为1，粘度设置为1.293e-06，相关设置如下如所示：

材料参数设置示意图

2.3 模型设置

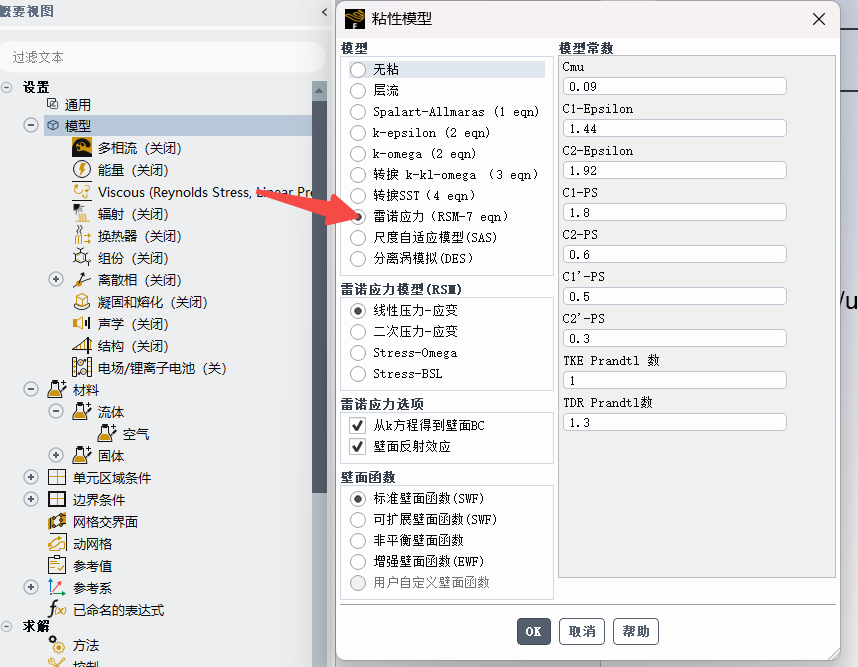

本案例所选用的模型为雷诺应力湍流模型，相关设置如下图所示：

湍流模型设置示意图

2.4 边界条件设置

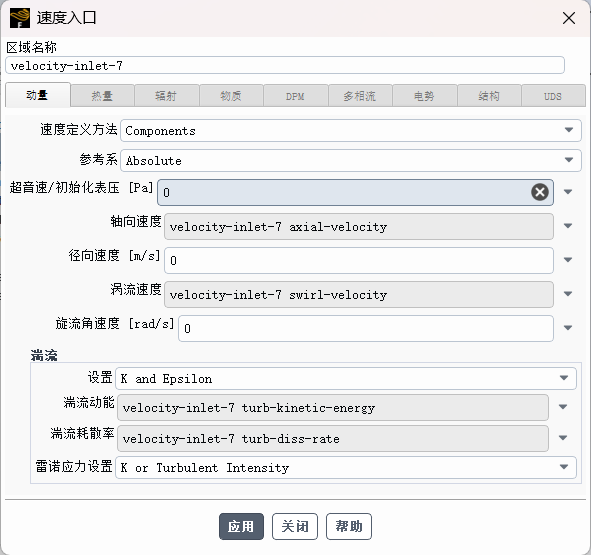

对速度入口边界进行设置，速度设置为components，轴向速度与涡流速度选择prof文件，其次对压力出口边界进行设置，表压选择为0Pa，具体设置如下图：

2.5 初始化设置

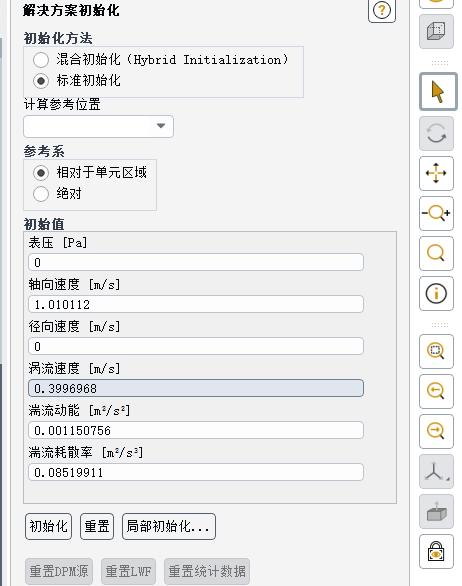

进行标准初始化设置，具体设置如下图：

标准初始化设置示意图

2.6 计算设置

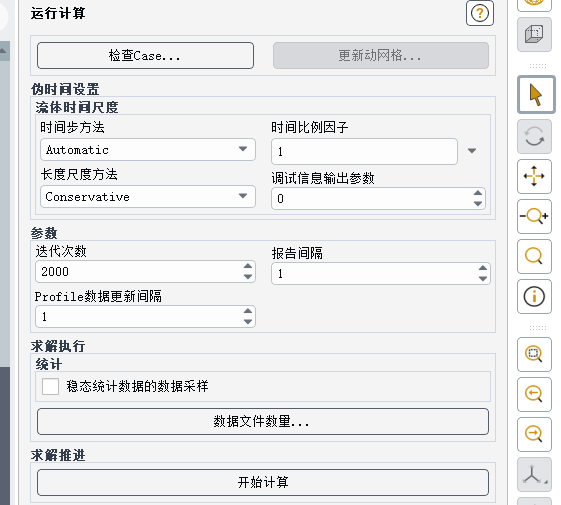

  此处进行的计算设置如下：

运行计算设置示意图

3 后处理结果

3.1 后处理结果

对扩散管内部的仿真计算结果进行可视化处理，其速度云图和压力云图如下图所示：

3.2 计算结果对比

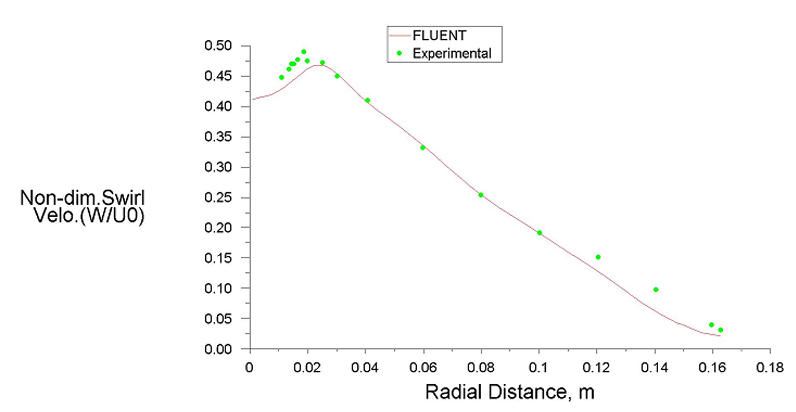

对X = 0.175米时漩涡速度进行计算，可以得到如下图所示的结果，由图可以发现，该结果与Fluent官方案例的结果一致：
