本案例为入门案例,对钝平面上的分离层流展开仿真。本案例利用Fluent中的湍流模型进行仿真计算。并对翼型壁面的压力系数进行监测,与文献的计算结果进行比较,实现对仿真计算准确性的验证。适合fluent初学者练手使用。
本案例具体设置如下图:

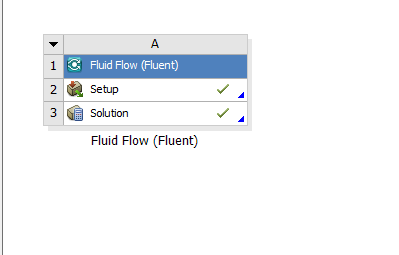

workbench设置示意图
2.1 General设置与网格导入
首先导入网格,然后勾选为稳态计算,并选择压力基求解器。并选择轴对称选项。

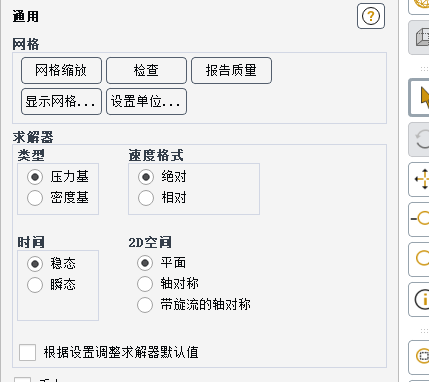

通用设置示意图
2.2 材料设置

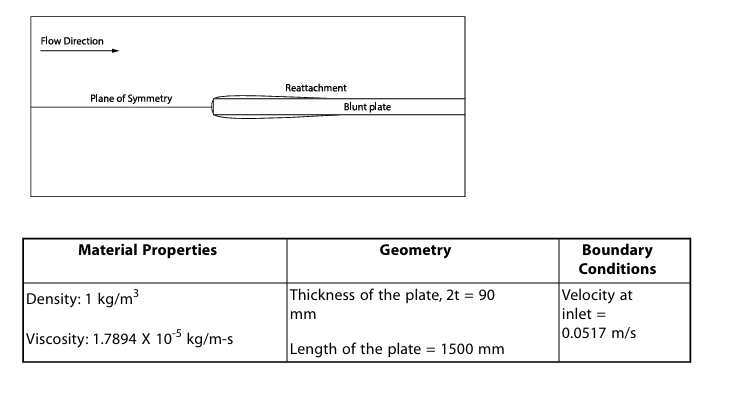

依据相关文献中的数据,对材料进行设置,密度为1,粘度为1.7894e-05,相关设置如下如所示:

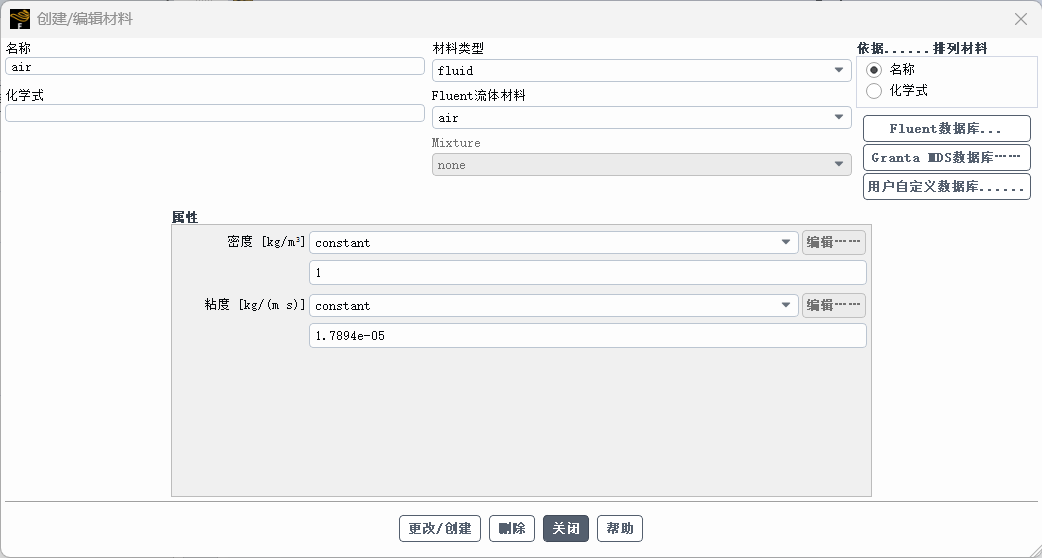

流体材料设置示意图
2.3 模型设置
本案例所选用的模型为层流模型,相关设置如下图所示:

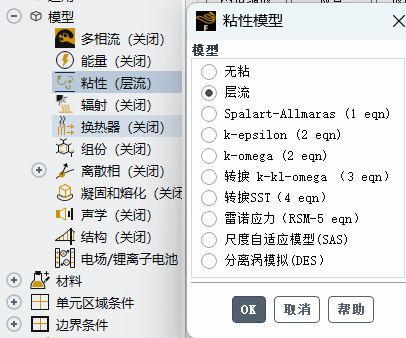

湍流模型设置示意图
2.4 边界条件设置

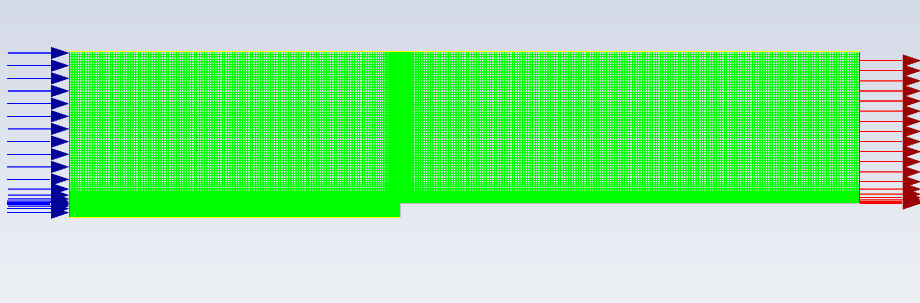

对速度入口边界进行设置,速度大小设置为0.0517m/s,其次对压力出口边界进行设置,表压设置为0Pa,具体设置如下图:

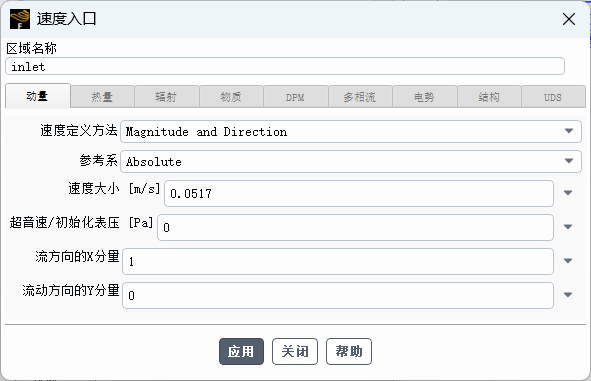

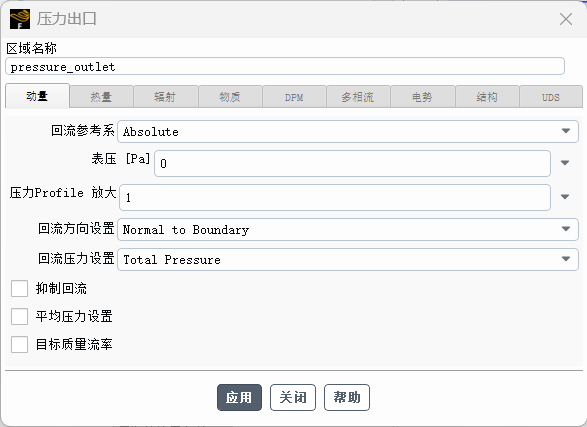

速度入口边界动量设置示意图 | 压力出口边界动量设置示意图 |
2.5 初始化设置
进行标准初始化设置,具体设置如下图:

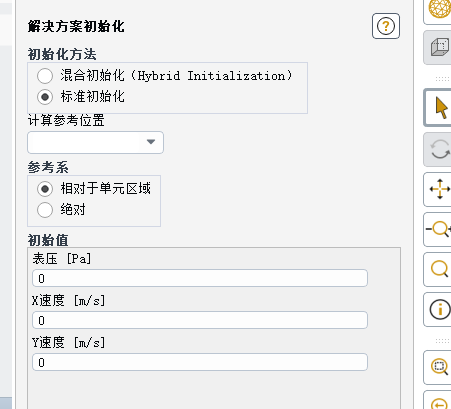

标准初始化设置示意图
2.6 计算设置
此处进行的计算设置如下:
运行计算设置示意图
3.1 后处理结果
对钝平面上的分离层流仿真计算结果进行可视化处理,其压力云图和速度云图如下图所示:

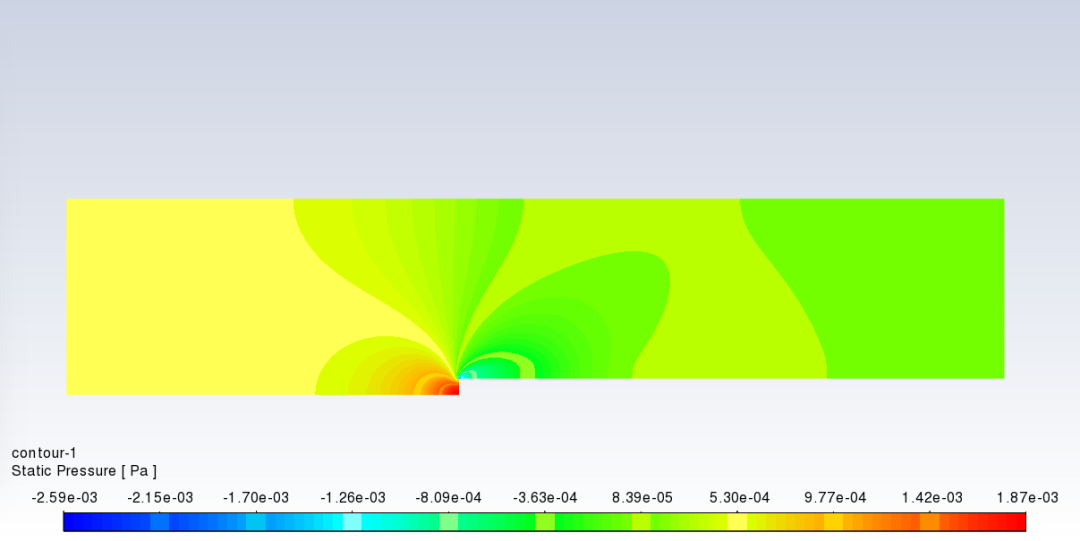

压力可视化云图 | 速度可视化云图 |
3.2 计算结果对比
对再附长度进行计算,可以得到如下图所示的结果,由图可以发现,该结果与Fluent官方案例的结果一致:

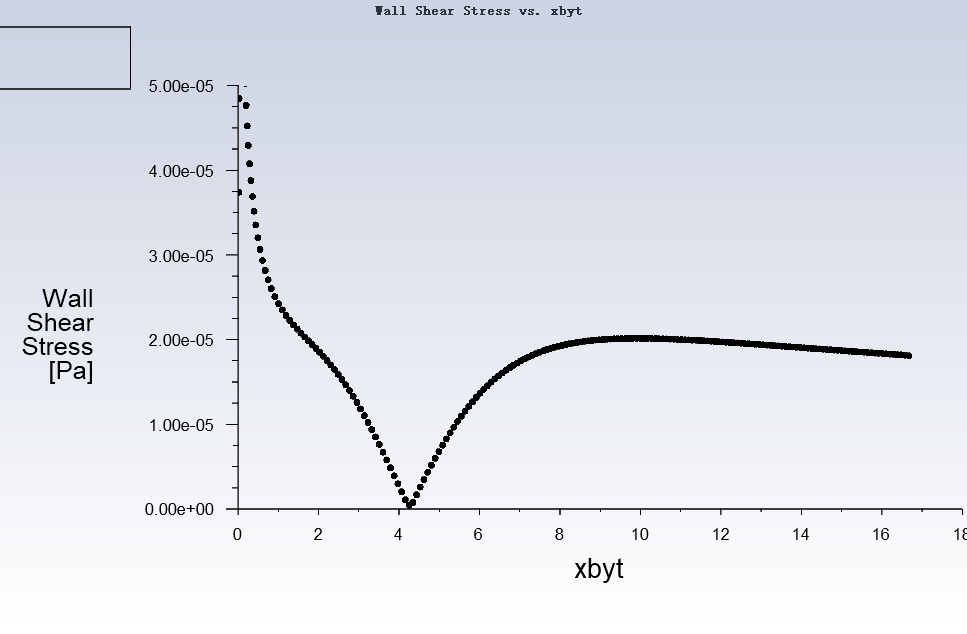

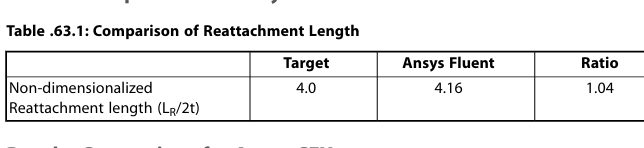

再附长度仿真计算结果 | 再附长度文献结果 |
