HyperStudy_用Visual Basic脚本建立一个Excel模型
了解如何将HyperStudy与包含Visual Basic脚本的电子表格相结合，并识别输入变量和输出响应。
在开始之前，请将本教程中使用的模型文件从 /HS-1036/ 复 制到您的工作目录。
一、查看Excel电子表格
创建Excel电子表格模型时，电子表格的格式必须正确。变量的值和标签可以格式化为两个连续的行或两个连续的列。变量标签应仅包含英文字符，或英文字符和数字的组合。如果没有为变量创建标签，HyperStudy将默认分配一个标签。
1.在Excel中，打开iBeam_withMacros.xls文件。此电子表格对横截面为I的顶部加载悬臂梁进行计算。为清楚起见，对输入变量和输出响应进行了标记。
2.在Web Thick右侧的单元格中，更改该值。
3.单击名为PerformCalcs的Run宏以更新计算的输出响应。
用于计算输出响应值的公式和操作包含在名为执行计算的Visual Basic脚本宏中。对其中一个输入变量进行更改时，在您运行脚本之前，该更改不会反映在输出响应中。
Note：要在宏运行Visual Basic脚本，必须在Excel中启用宏。
4.保存您对电子表格所做的任何更改。
二、执行研究设置
1.启动HyperStudy。
2.通过以下方式开始新研究：
在菜单栏中，单击File>New。
在功能区上，单击。
3.在Add Study对话框中，输入研究名称，选择研究的位置，然后单击OK。
4.转到Define Models步骤。
5.添加Spreadsheet模型。

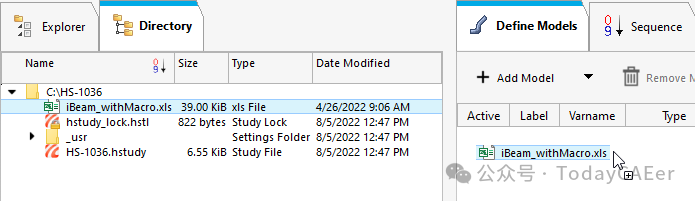

a)从Directory中，将iBeam_withMacro.xls文件拖放到工作区中。
Solver input file字段显示hst_input.hstp，这是Summary面板在评估期间写入的求解器输入文件的名称。
b)在Solver input arguments列中，输入PerformCalcs。
这是Visual Basic脚本的名称。
6.单击Import Variables。此时将打开iBeam_withMacro.xls电子表格。

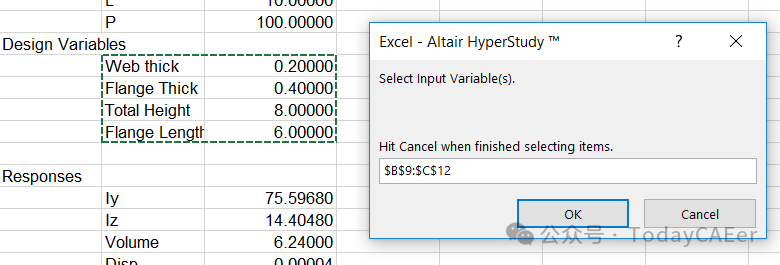

7.添加输入变量。
a)在Excel对话框中，单击Yes开始选择输入变量。
b)在电子表格中，选择包含输入变量的标签和值的单元格。
c)在Excel对话框中，单击OK。
d)单击Cancel停止选择输入变量。

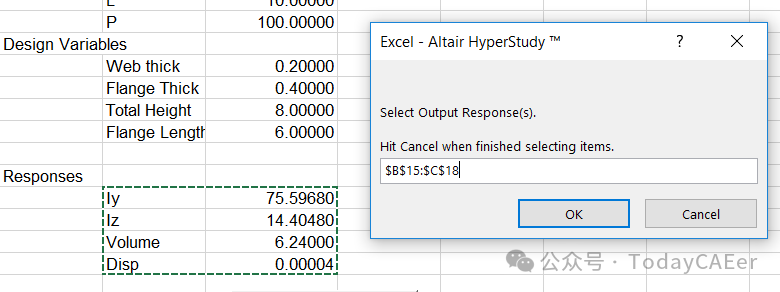

8.添加输出响应。
a)在Excel对话框中，单击Yes开始选择输出响应。
b)在电子表格中，选择包含输出响应的标签和值的单元格。
c)在Excel对话框中，单击OK。
d)单击Cancel停止选择输出响应。
从iBeam_withMacro.xls电子表格导入4个输入变量和4个输出响应。
9.转到Define Input Variables步骤。
10.查看输入变量的下限和上限范围。
三、执行试运行
1.转到Test Models步骤。
2.单击Run Define。
在study Directory中创建approaches/setup_1-def/ 目录。approaches/setup_1-def/run__00001/m_1目录包含输入文件，该文件是试运行的结果。
四、查看输出响应
1.转到Define Output Responses步骤。

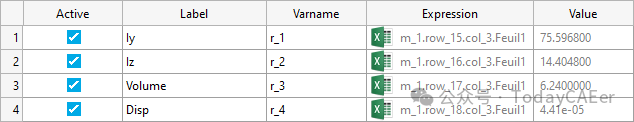

2.查看导入到研究中的输出响应。
