仿真效率直接飙升100倍！使用Python+ANSYS批量定义结构材料（附代码）







def mat_definition(mat2geo_dict):"""    批量材料分配函数    参数：mat2geo_dict - 几何体-材料映射字典（dict类型）    返回：isExist_mat - 材料存在性校验结果（bool类型）；missing_mats - 缺失的材料    """

参数mat2geo_dict：接收外部定义的映射关系，提高函数复用性（更换场景时仅需修改字典，无需改函数逻辑）。










mat_lib = [mat.Name for mat in Model.Materials.Children]  # 提取材料名称列表mat_needs = list(mat2geo_dict.values())  # 转listisExist_mat = Truemissing_mats = []for need_mat in mat_needs:    if need_mat not in mat_lib:        isExist_mat = False        missing_mats.append(need_mat)

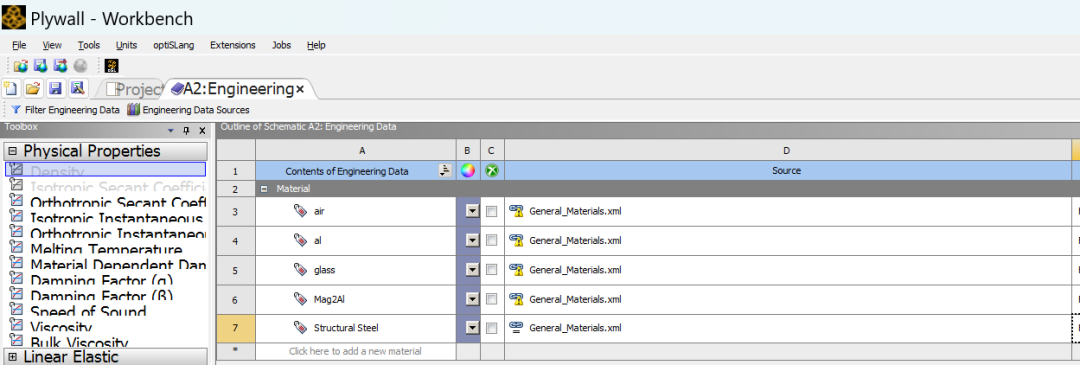

Model.Materials.Children：ANSYS 核心 API，返回当前 Model 中所有已加载的材料对象列表，是实现自动化的关键；
missing_mats列表：记录缺失材料，避免用户反复排查，直接定位问题。







for geo_name, target_mat in mat2geo_dict.items():  # 遍历字典项    for part in Model.Geometry.Children:           # 遍历部件        for body in part.Children:                 # 遍历几何体            if geo_name in body.Name:               # 名称匹配                body.Material = target_mat          # 核心分配操作

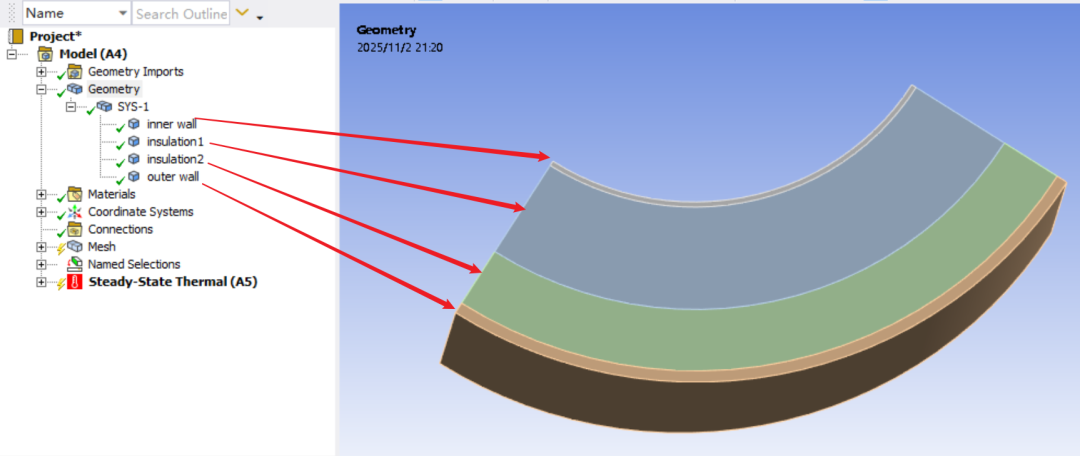

三层遍历逻辑：Model.Geometry.Children（部件）→ part.Children（体），覆盖 ANSYS 中 “几何 - 部件 - 体” 的层级结构，确保不遗漏任何几何体；
geo_name in body.Name：采用 “包含匹配” 而非 “完全匹配”，兼容几何体命名包含后缀的场景（如 “inner wall_1”“inner wall_2” 均可匹配）；
body.Material = target_mat：核心赋值语句，通过 API 直接修改几何体的材料属性，替代手动操作。














# 定义几何体-材料映射字典mat2geo_dict = {    "inner wall": "Mag2Al",    "insulation1": "air",    "insulation2": "glass",    "outer wall": "al"}# 执行分配函数mat_check_result = mat_definition(mat2geo_dict)# 校验失败时终止if not mat_check_result:    raise Exception("材料缺失，脚本终止执行")

根据 “几何体 - 材料” 对应关系，定义 Python 字典mat2geo_dict，作为脚本的核心映射数据，后续通过字典遍历实现批量操作。

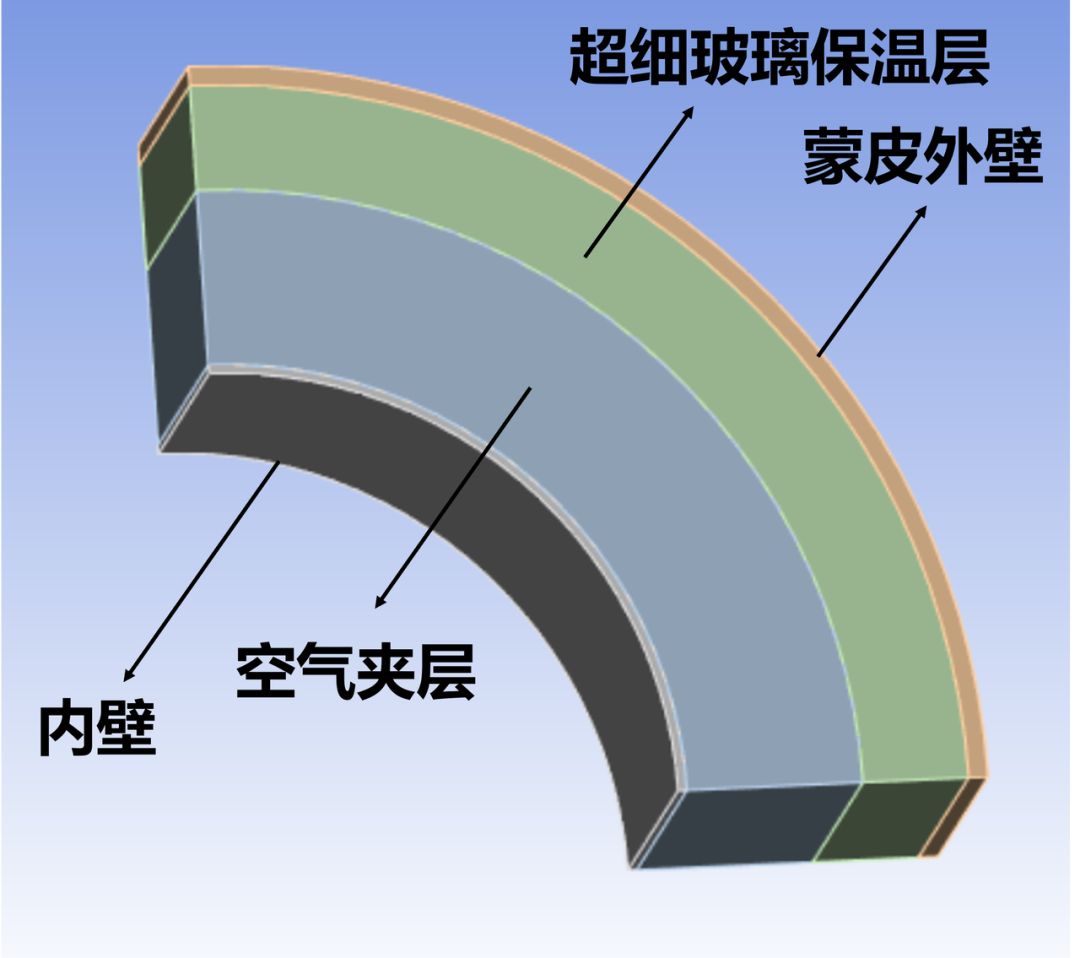

# 几何体-材料映射字典（键：几何体名称，值：ANSYS材料库名称）mat2geo_dict = {    "inner wall": "Mag2Al",    # 内壁 -> 铝镁合金    "insulation1": "air",      # 空气夹层 -> 空气    "insulation2": "glass",    # 超细玻璃保温层 -> 超细玻璃    "outer wall": "al"         # 外壁 -> 软铝}

在材料缺失时，会主动抛出异常，避免脚本 “无报错但未执行” 的隐性问题，能够提高调试效率。
























































# -*- coding: utf-8 -*-"""ANSYS Mechanical 批量材料定义脚本 (Python 2.7)功能：根据几何体-材料映射字典，自动校验材料并批量分配作者：小郭老师日期：2025-11-02版本：V1.0"""def mat_definition(mat2geo_dict):    """    批量材料分配函数    参数：mat2geo_dict - 几何体-材料映射字典（dict类型）    返回：isExist_mat - 材料存在性校验结果（bool类型：True=所有材料存在，False=存在缺失材料）；missing_mats - 缺失的材料    """    # 步骤1：获取当前Model中已加载的所有材料名称（从Materials树中读取）    mat_lib = [mat.Name for mat in Model.Materials.Children]  # 提取材料名称列表    print "当前ANSYS材料库中已加载的材料：%s" % mat_lib    # 步骤2：提取映射字典中所需的所有材料（去重）    mat_needs = list(set(mat2geo_dict.values()))  # set去重后转list    print "本次批量分配所需的材料：%s" % mat_needs    # 步骤3：校验材料存在性    isExist_mat = True    missing_mats = []    for need_mat in mat_needs:        if need_mat not in mat_lib:            isExist_mat = False            missing_mats.append(need_mat)    # 步骤4：根据校验结果执行操作    if isExist_mat:        print "\n=== 所有材料已存在，开始批量分配 ==="        for geo_name, target_mat in mat2geo_dict.items():  # 遍历字典项            for part in Model.Geometry.Children:           # 遍历部件                for body in part.Children:                 # 遍历几何体                    if geo_name in body.Name:               # 名称匹配                        body.Material = target_mat          # 核心分配操作                        print "分配成功：几何体「%s」→ 材料「%s」" % (body.Name, target_mat)        print "=== 批量材料分配完成 ==="    else:        print "材料缺失，分配终止！缺失的材料：%s" % missing_mats        print "解决方案：1. 进入Engineering Data模块；2. 补充材料"    return isExist_mat, missing_mats# ---------------------- 脚本执行入口 ----------------------# 定义几何体-材料映射字典mat2geo_dict = {    "inner wall": "Mag2Al",    "insulation1": "air",    "insulation2": "glass",    "outer wall": "al"}# 执行分配函数mat_check_result, missing_mats = mat_definition(mat2geo_dict)# 校验失败时终止if not mat_check_result:    raise Exception("材料缺失，脚本终止执行")



提供vip群答疑和模型下载

《ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶》

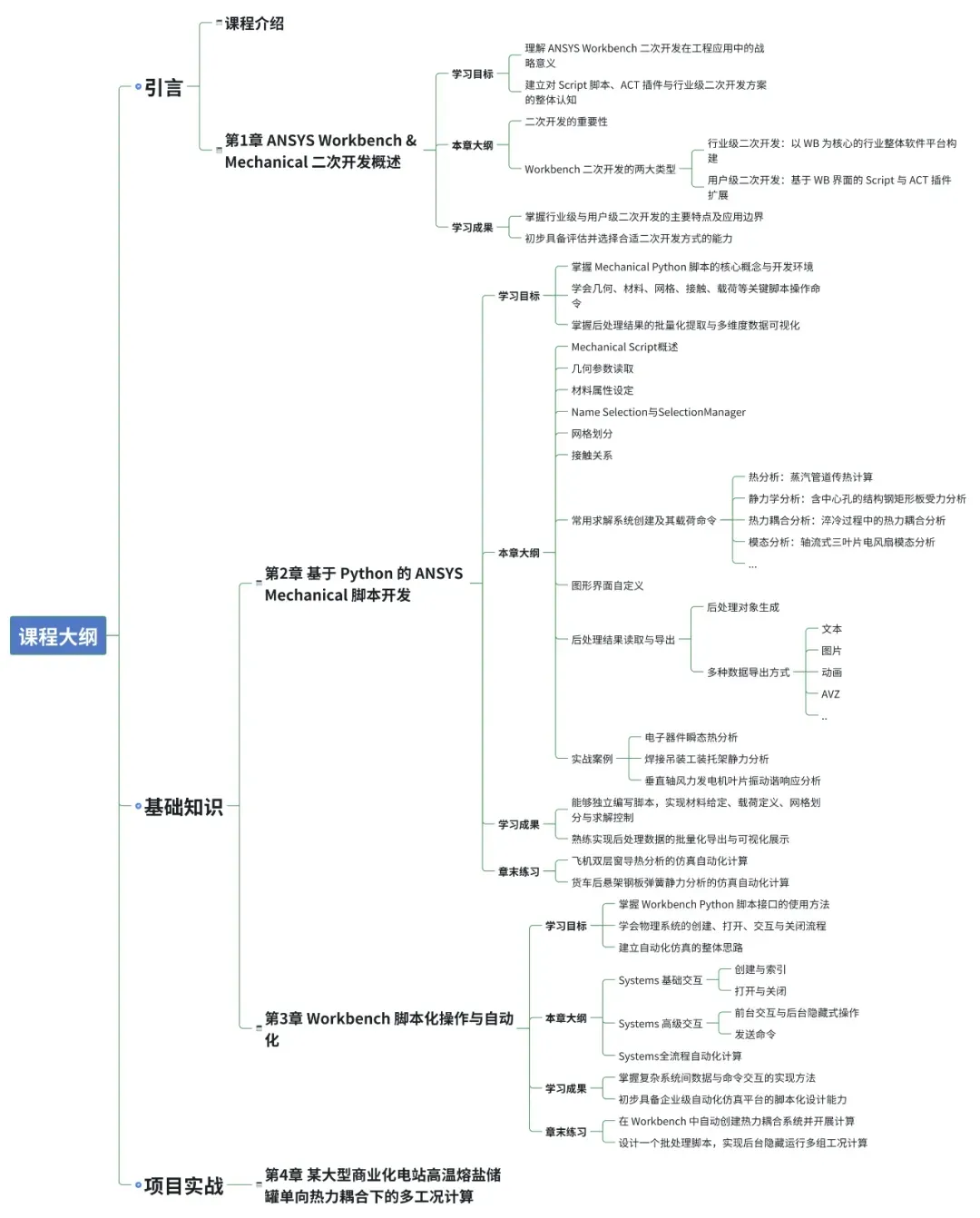

以下是课程大纲及主要内容：
