一文详解CST EMC仿真中元器件SPICE等级模型从L0到L4
前言
在芯片设计、电路仿真的世界里，SPICE模型堪称“核心引擎”——它用数学方程精准描述元器件的电学特性，直接决定了仿真结果的可信度，更影响着后续芯片流片的成败。而SPICE模型并非“千人一面”，从基础的L0到高阶的L4，不同等级对应着不同的精度、复杂度和应用场景。今天，我们就一步步拆解这份“段位指南”，搞懂不同等级的SPICE模型到底该怎么用！
SPICE模型核心逻辑
可能有小伙伴会问，为什么要给SPICE模型分等级？核心原因很简单：不同的设计阶段，需要不同精度的仿真支撑。
比如在电路拓扑初步设计时，我们只需要快速验证“电路能不能工作”，用复杂模型反而会拖慢仿真速度；但到了量产前的可靠性验证阶段，哪怕是0.1%的精度偏差都可能导致芯片失效，必须用最精细的模型。
而L0到L4的等级划分，本质就是“精度递增、复杂度递增、仿真成本递增”的梯度设计，让工程师能根据需求“按需选用”。
下面我们展开来介绍SPICE模型L0~L4
L0：是针对集成多个元件的产品或LC模型无法表现的特性，通过 添加寄生元件和电压依赖性元件构成等效电路，再现接近实 测值的宏模型。除功能检查外，也可用于一般瞬态分析。但 由于是通过组合紧凑模型（器件模型）来表现特性，因此再 现性存在一定的局限性。
L1：通过任意函数定义的行为模型，用于仿真LC和L0模型中使用的紧凑模型（器件模型）无法再现的器件行为。为详细再现特性，算法（计算公式）较复杂，存在收敛性问题且仿真速度较慢。因此更适用于详细静态特性分析（静态特性精度较高），而非动态瞬态分析。
L2：在L1模型中嵌入RC热网络，通过电热协同分析再现动态自发热特性的行为模型。可仿真器件温度变化对特性的影响， 从而更贴近实际设备环境。
L3：针对L1模型的收敛性与仿真速度问题进行了优化，适用于动态瞬态分析。动态特性精度与L1相当，静态特性精度略有下 降。
L4：在L3模型中嵌入RC热网络，支持电热协同分析的模型（优化了L2模型的收敛性与仿真速度）。
如下图总结：

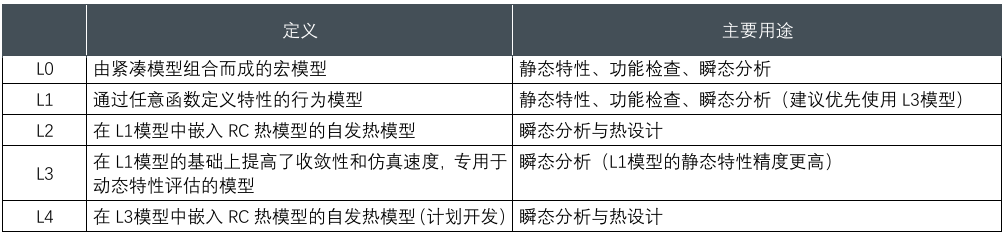

分立半导体spice模型的定义和主要用途
SPICE模型实例

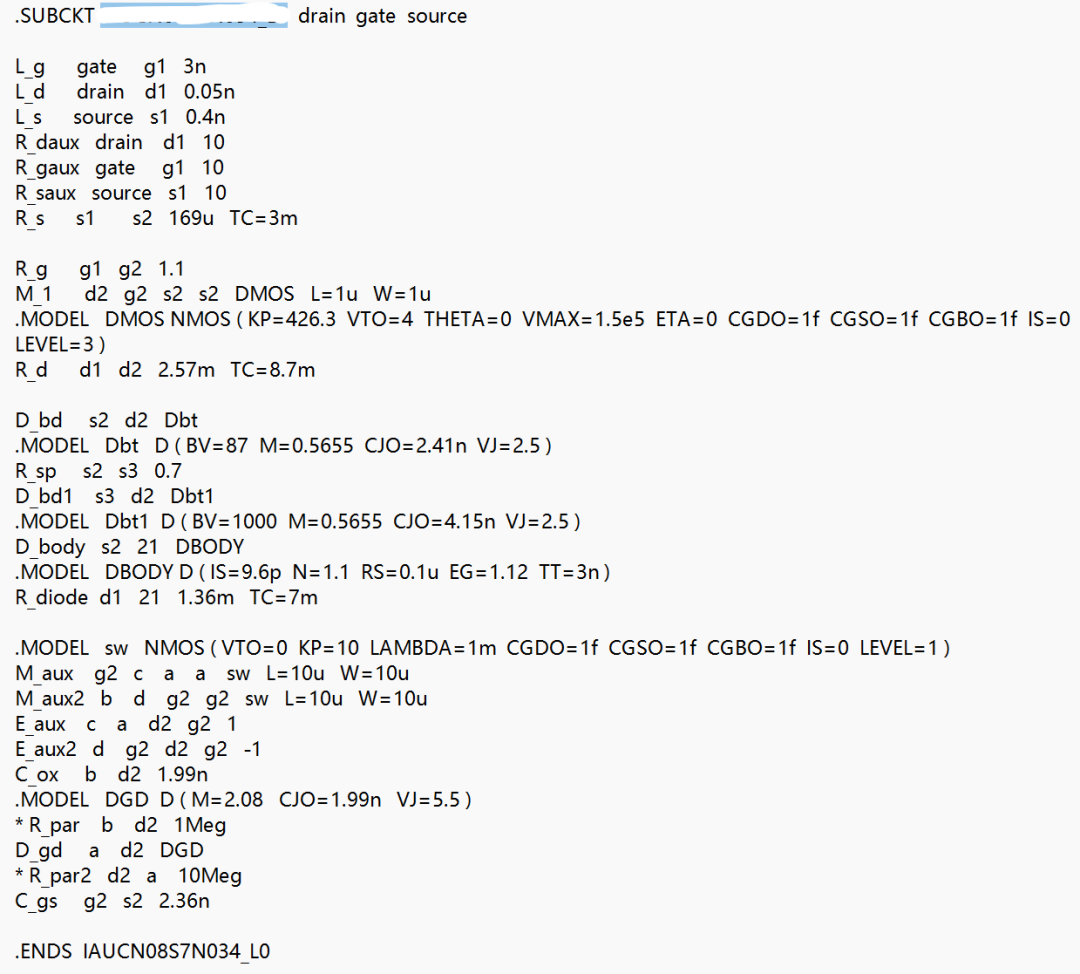

（1）L0模型由紧凑模型（器件模型）组合而成的宏模型，是针对集成多个元件的产品或LC模型无法表现的特性，通过添加寄生元件和电压 依赖性元件构成等效电路，从而再现接近实测值的模型。宏模型的语法以".SUBCKT "开头、".ENDS "结尾。其内部包含各元件的" 连接信息"以及定义紧凑模型的".MODEL "。

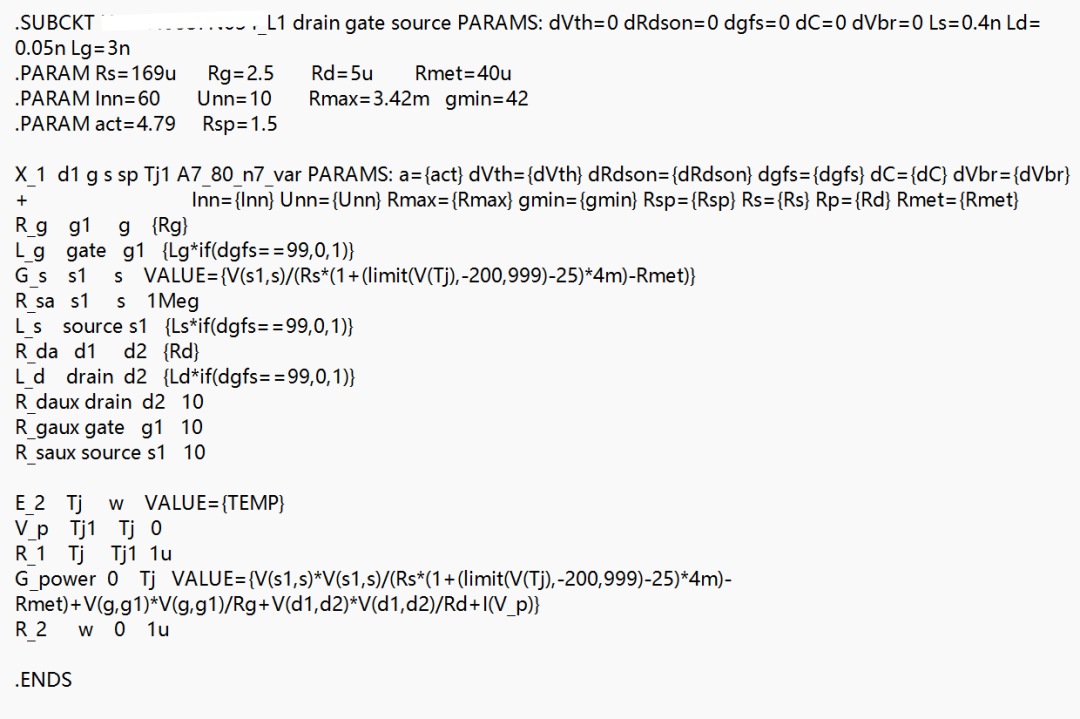

（2）L1模型为再现LC 模型及 L0 模型中使用的紧凑模型（器件模型）无法表现的特性，通过仿真器件行为、由任意函数定义的行为模 型。其语法以".SUBCKT "开头、".ENDS "结尾。内部包含各元件的连接信息与函数表达式。
（3）L2模型在L1模型中嵌入RC热网络，通过电热协同分析再现动态自发热特性的行为模型。语法以“.SUBCKT”开始，以“.ENDS”结束。内部 存在各元件的连接信息和函数表达式以及“RC热网络”。

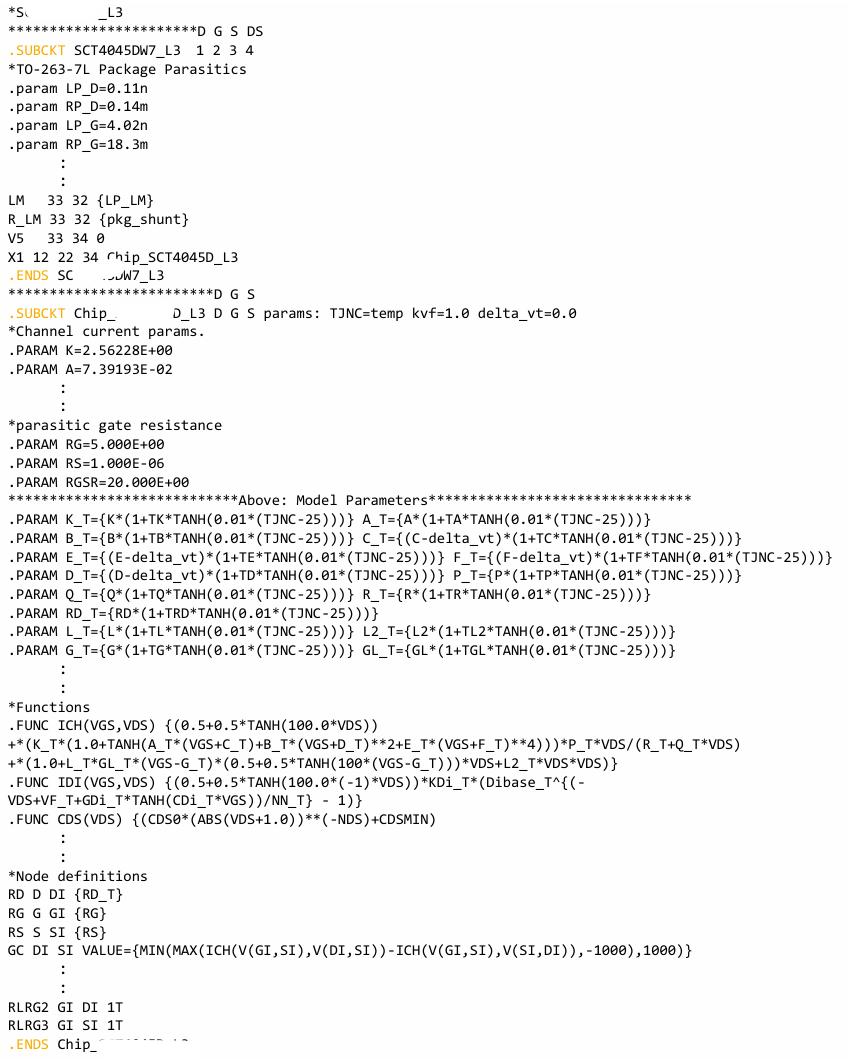

（4）L3模型为再现LC模型及L0模型中使用的紧凑模型（器件模型）无法表现的特性，通过仿真器件行为、由任意函数定义的行为模 型。其语法以".SUBCKT "开头、".ENDS "结尾。内部包含各元件的连接信息与函数表达式。结构虽与L1模型相同，但是改善了L1 模型收敛性和仿真速度问题的模型。
本文总结
最后想说，SPICE模型的“段位”不是越高越好，而是“越匹配需求越好”。选对模型，既能避免“用L4模型做玩具电路”的资源浪费，也能防止“用L0模型做5G电路”的精度不足。希望今天的内容，能帮你在电路设计时精准“选对武器”，让仿真更高效、设计更可靠！
你平时用得最多的是哪个等级的SPICE模型？遇到过哪些模型相关的坑？欢迎在评论区留言交流～
