非常具有参考价值的11kW双向CLLC变换器参数设计资料！

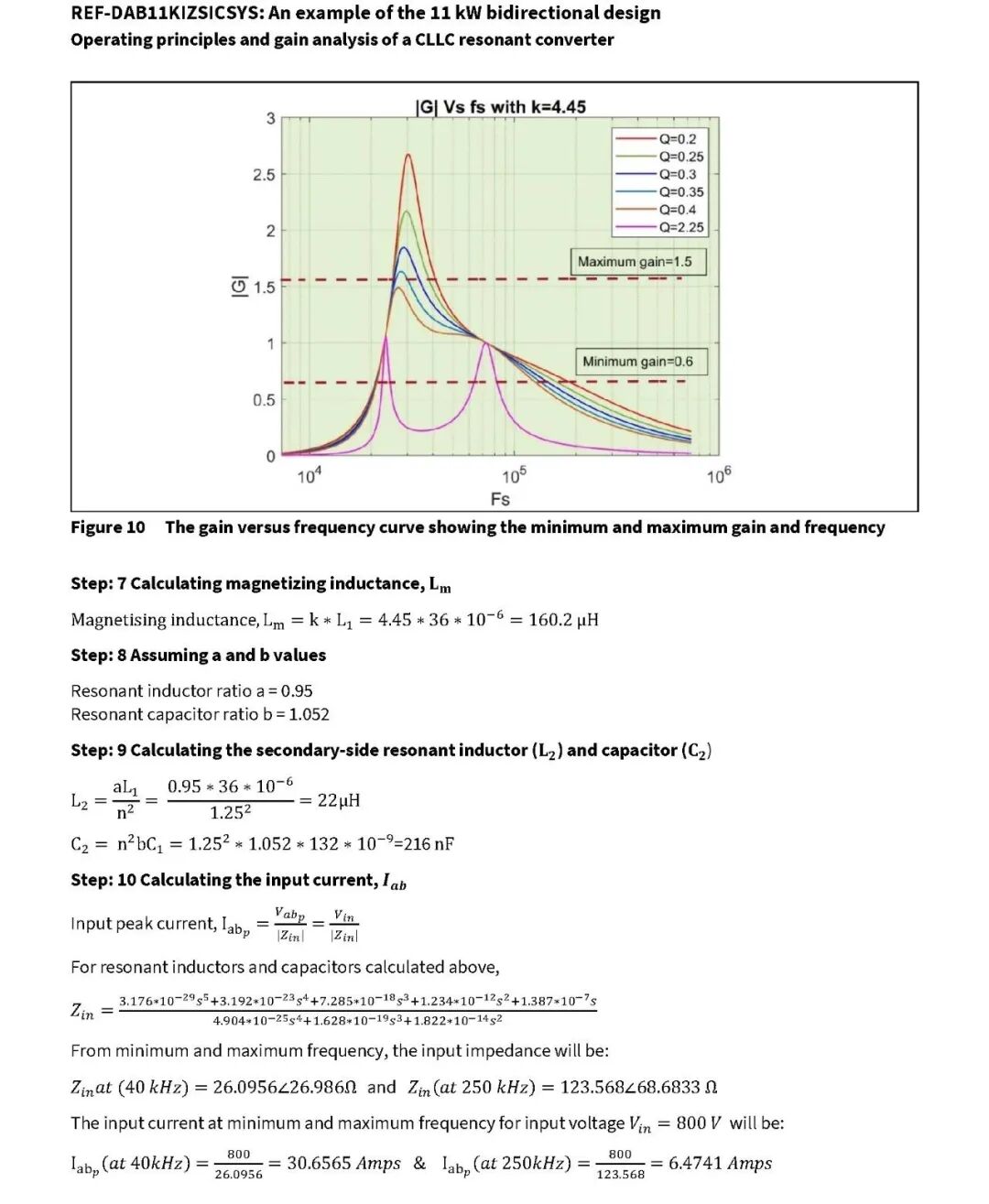

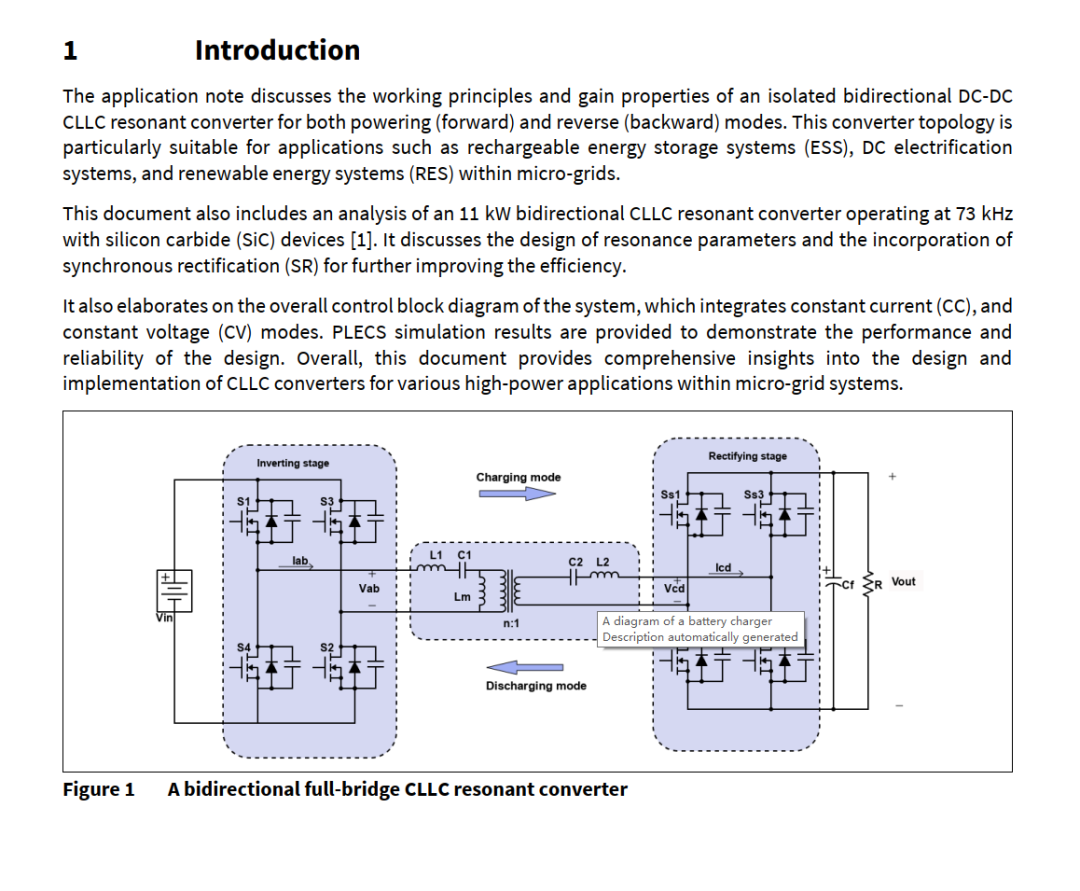

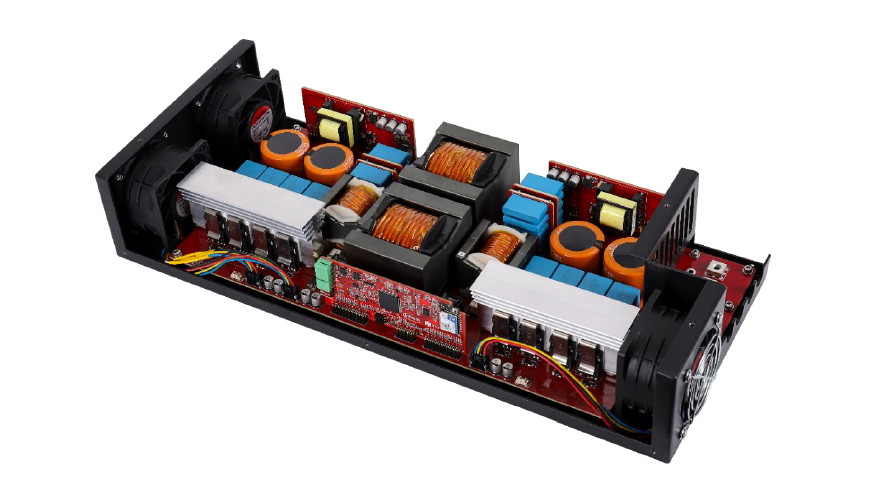

这份文档是英飞凌发布的应用笔记-《双向CLLC变换器的运行与建模分析》。介绍一个基于英飞凌1200V SiC MOSFET（IMZ120R030M1H）的11kW双向CLLC变换器的运行原理、增益建模、控制策略及仿真验证。

主要包含以下几个环节：

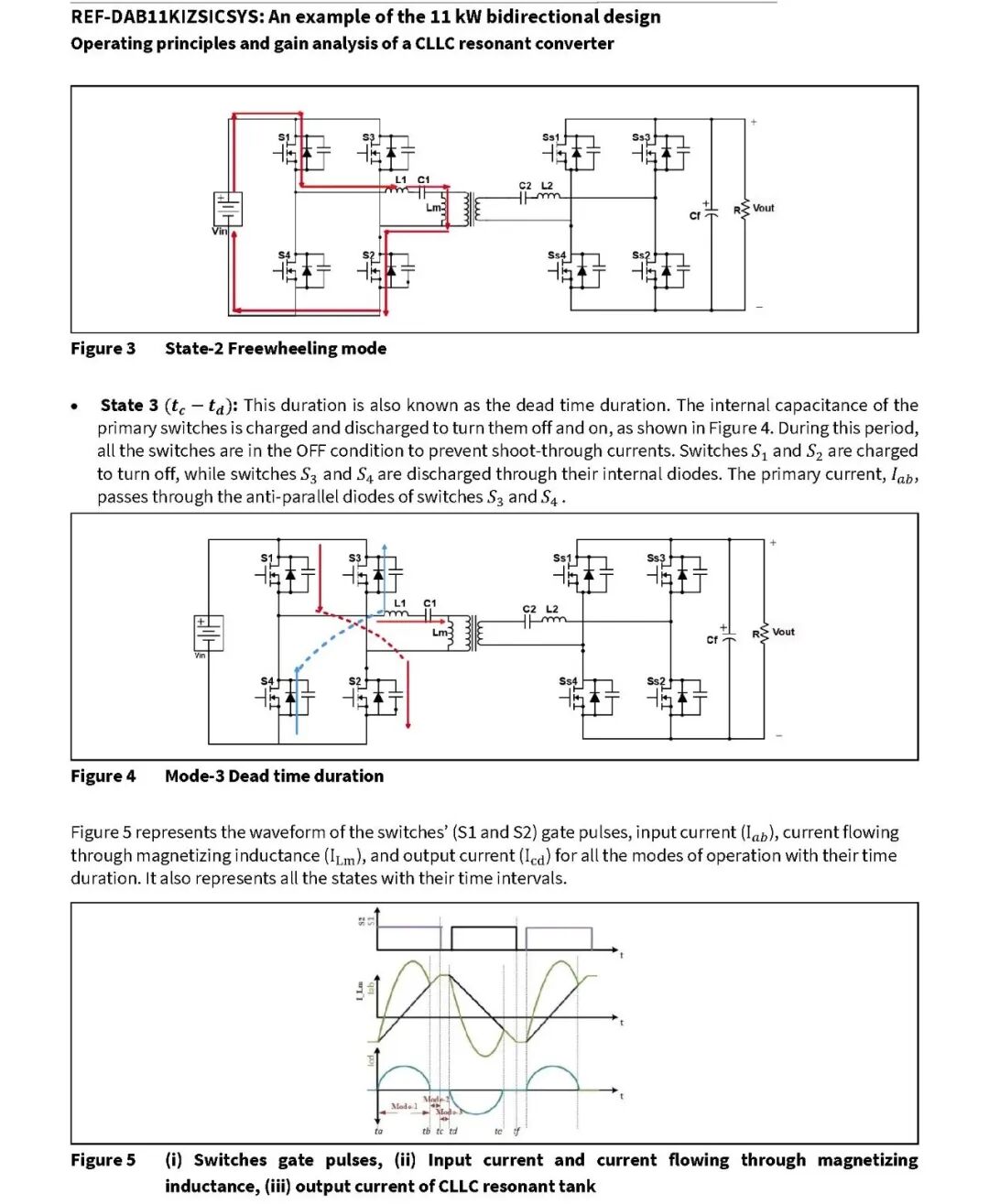

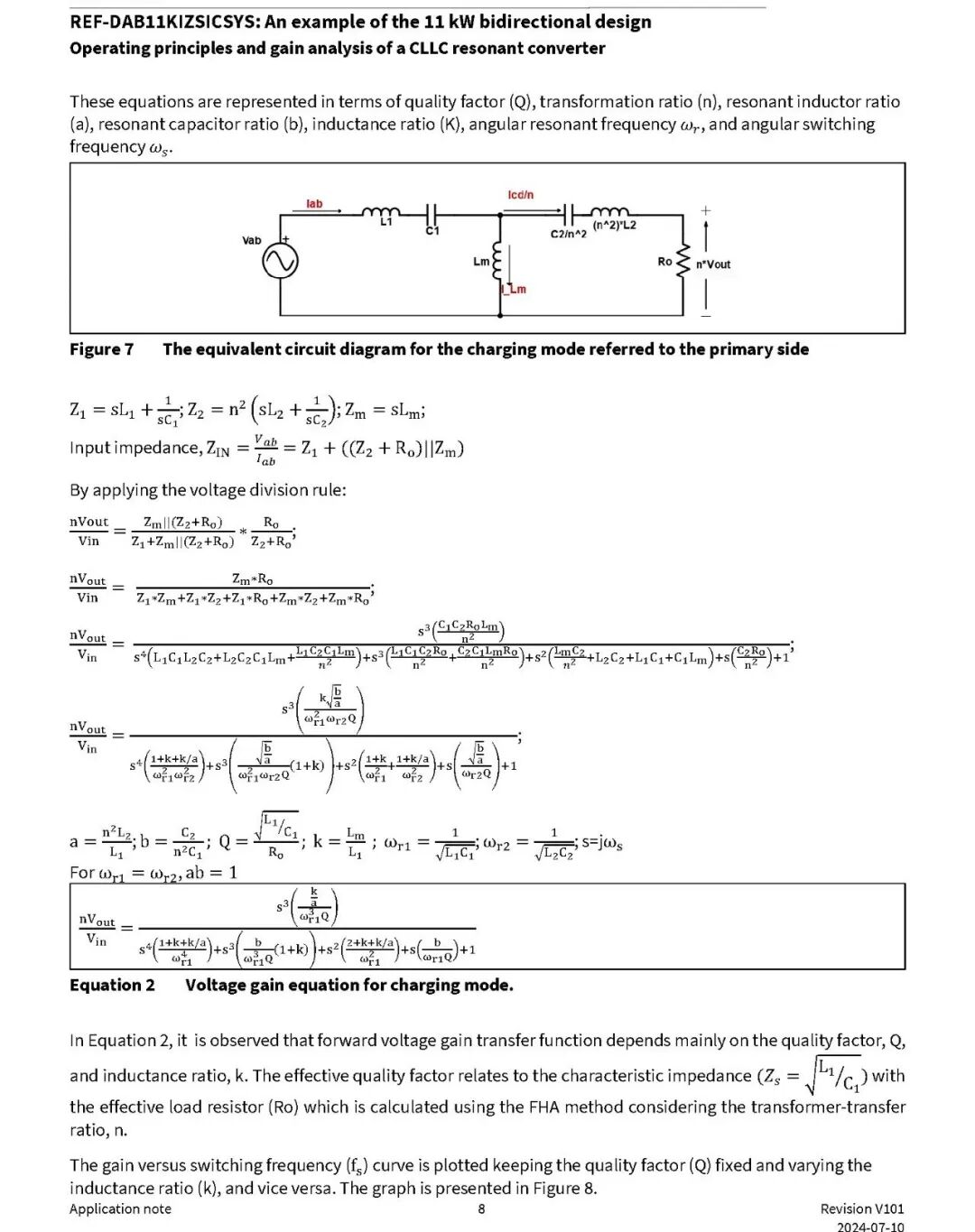

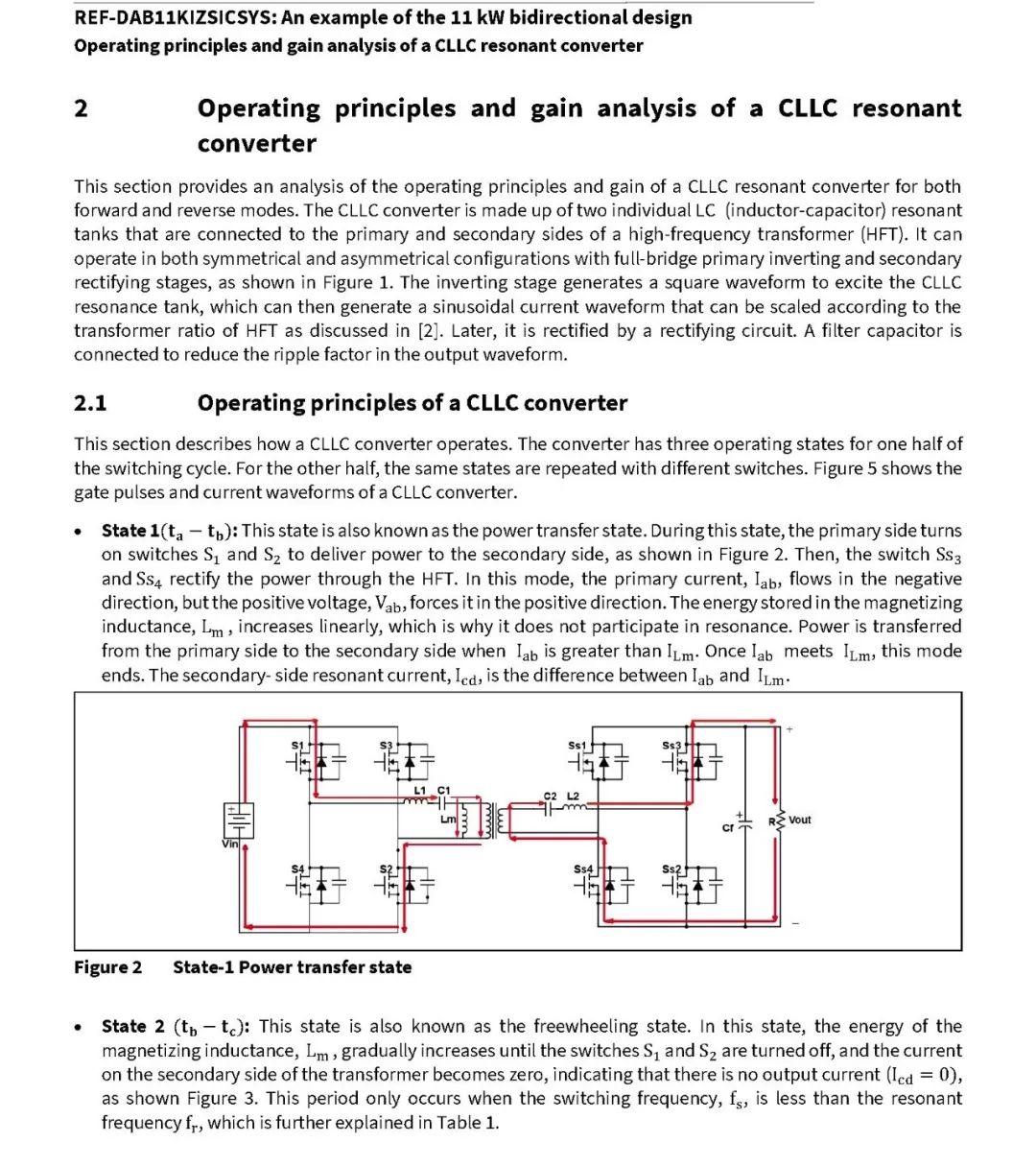

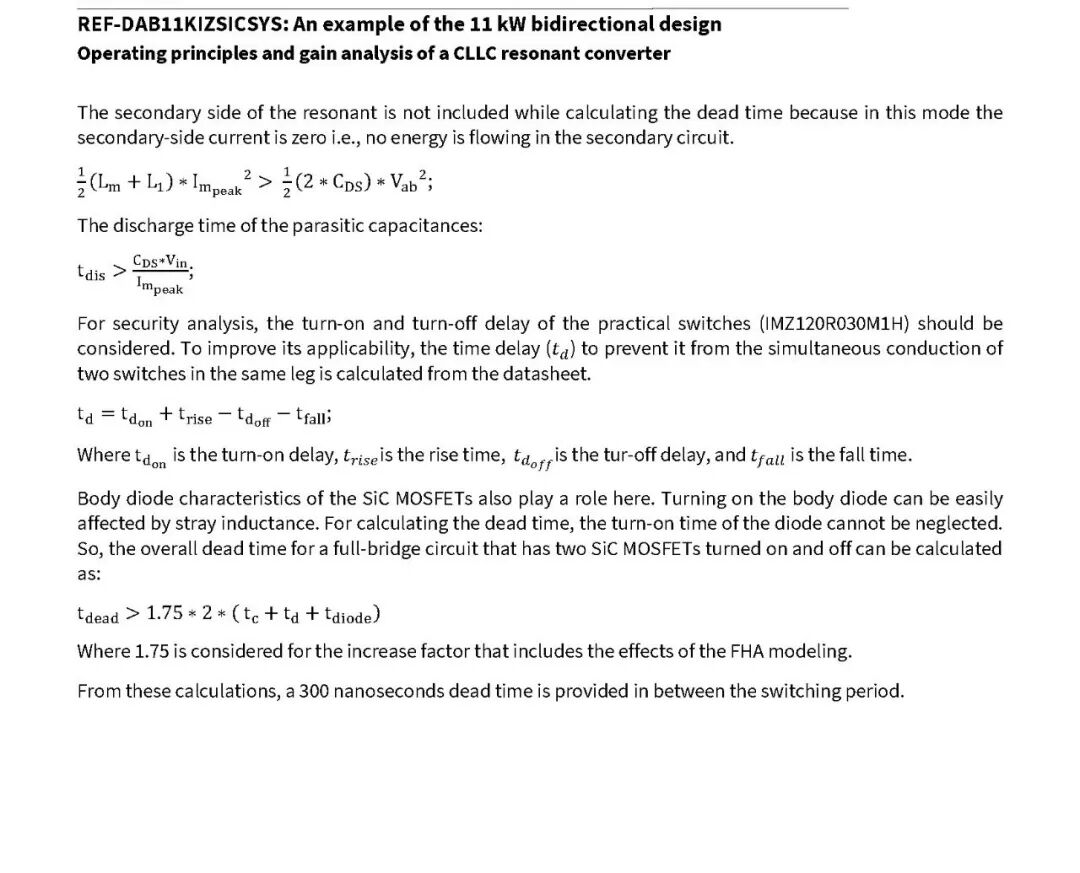

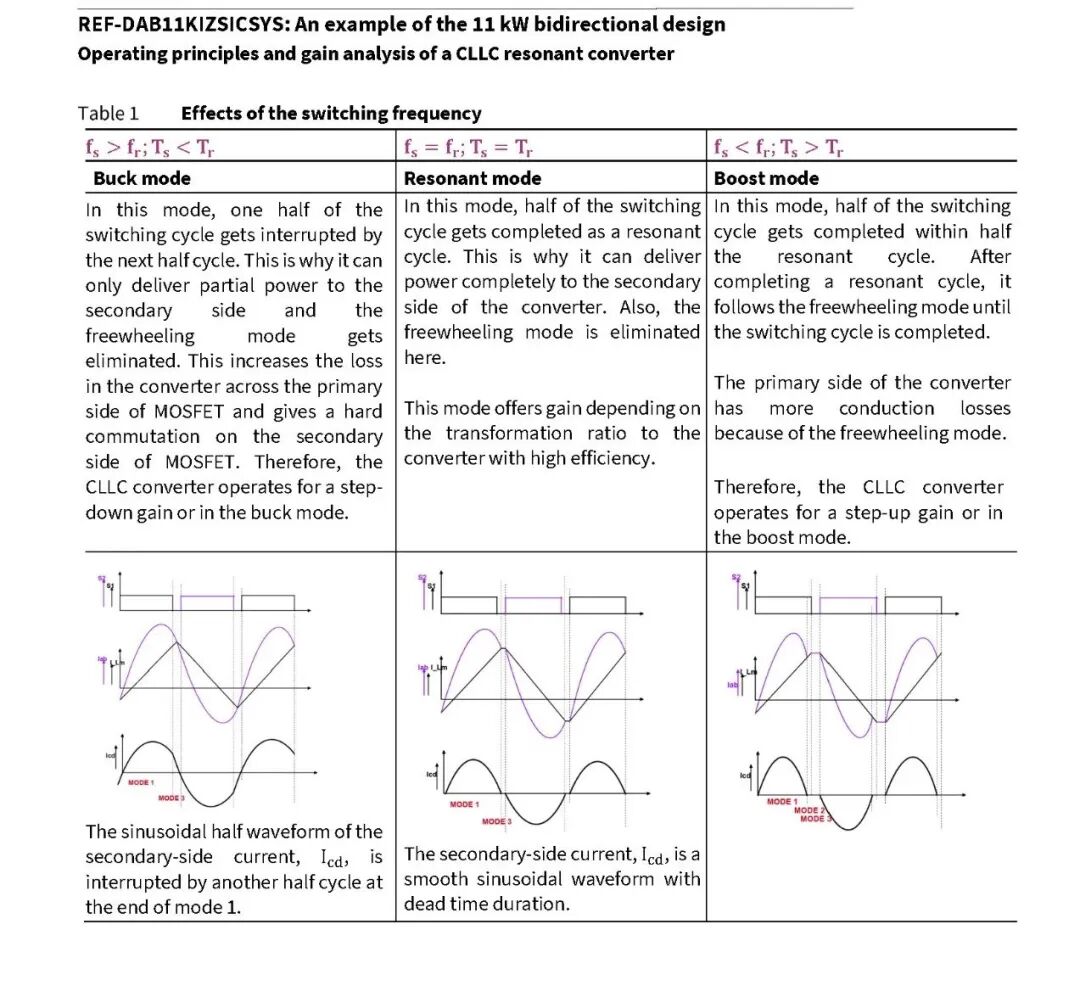

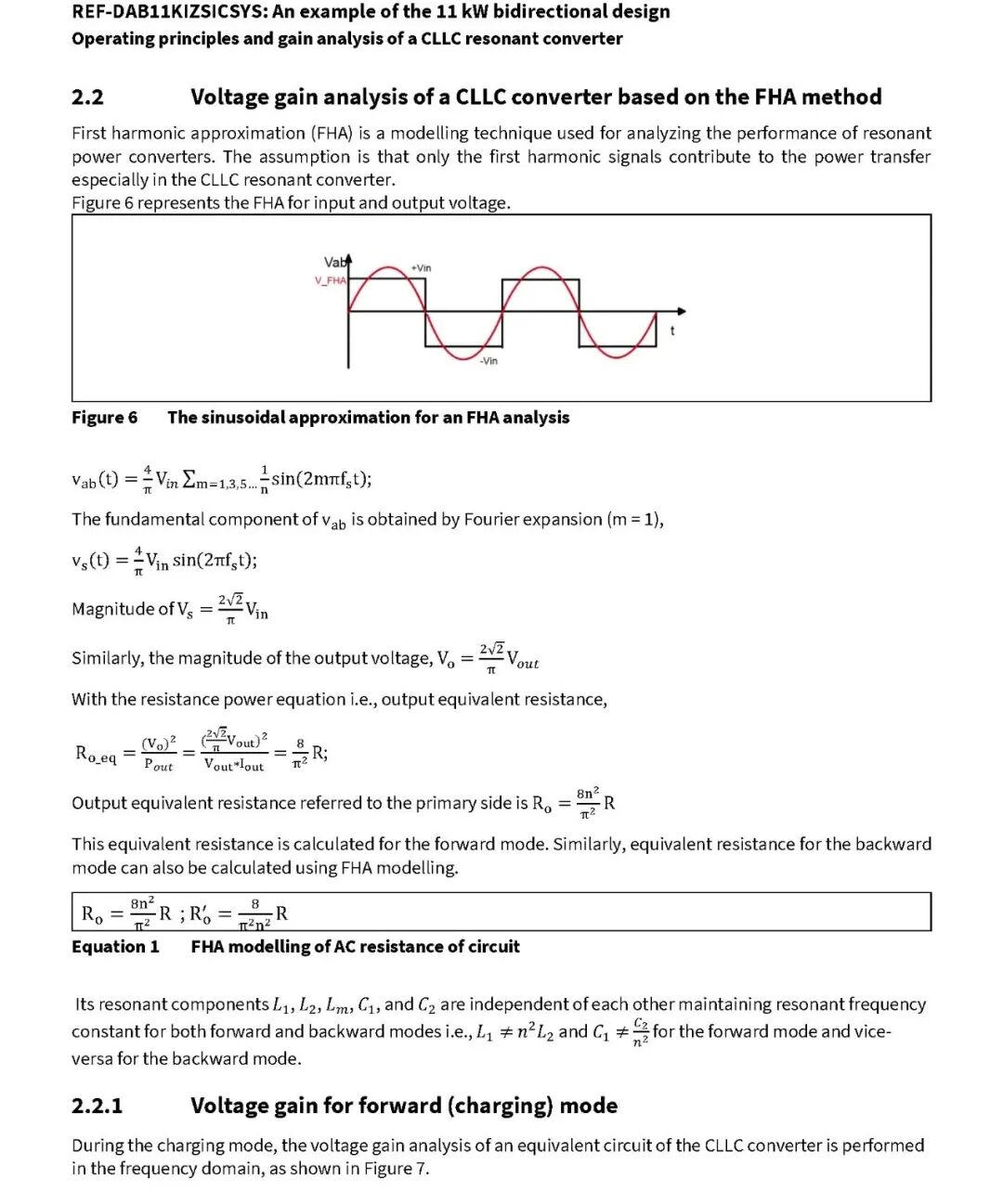

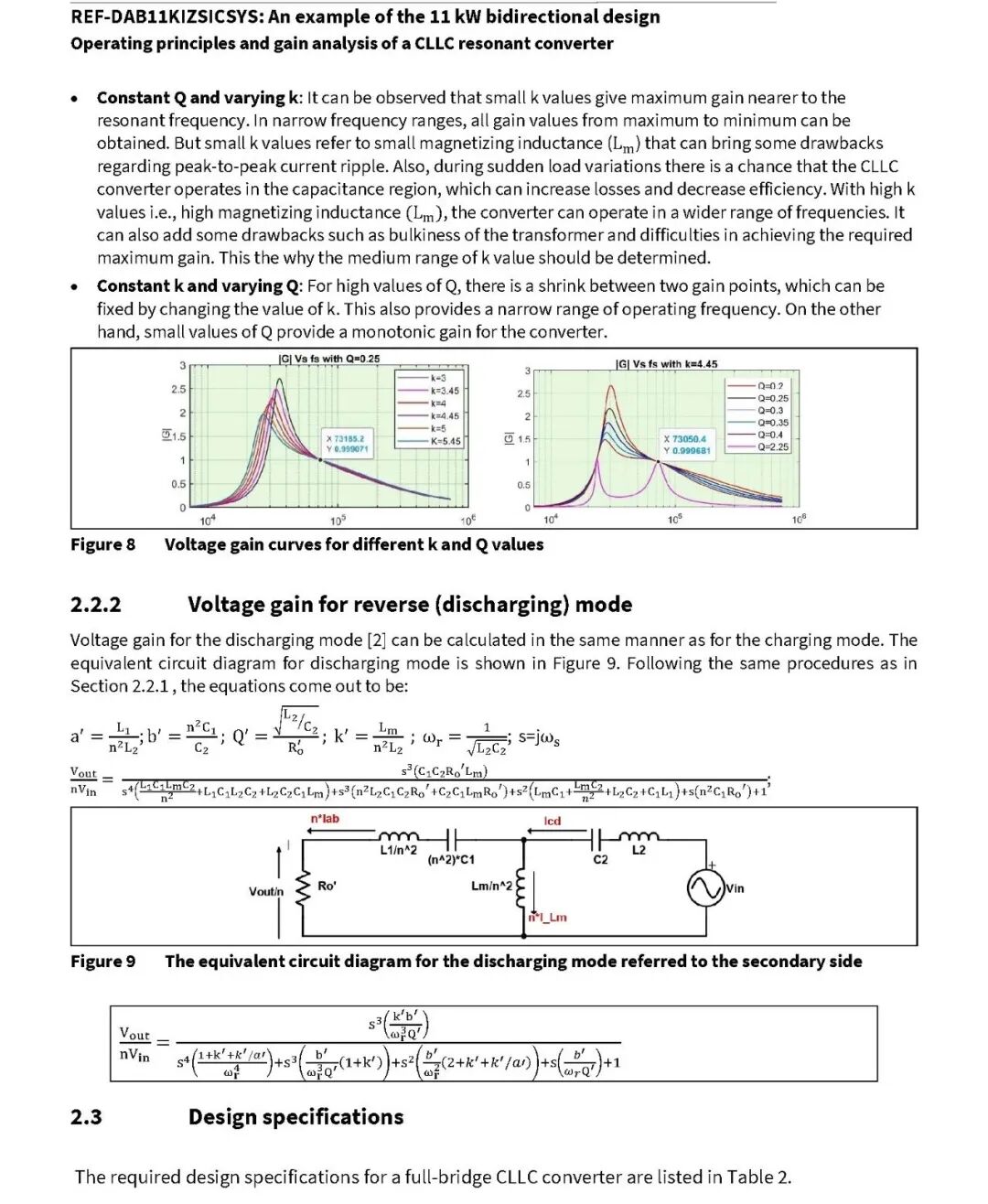

1.工作原理与增益建模，采用全桥-CLLC-全桥结构，两端均有LC谐振网络，实现双向能量流。

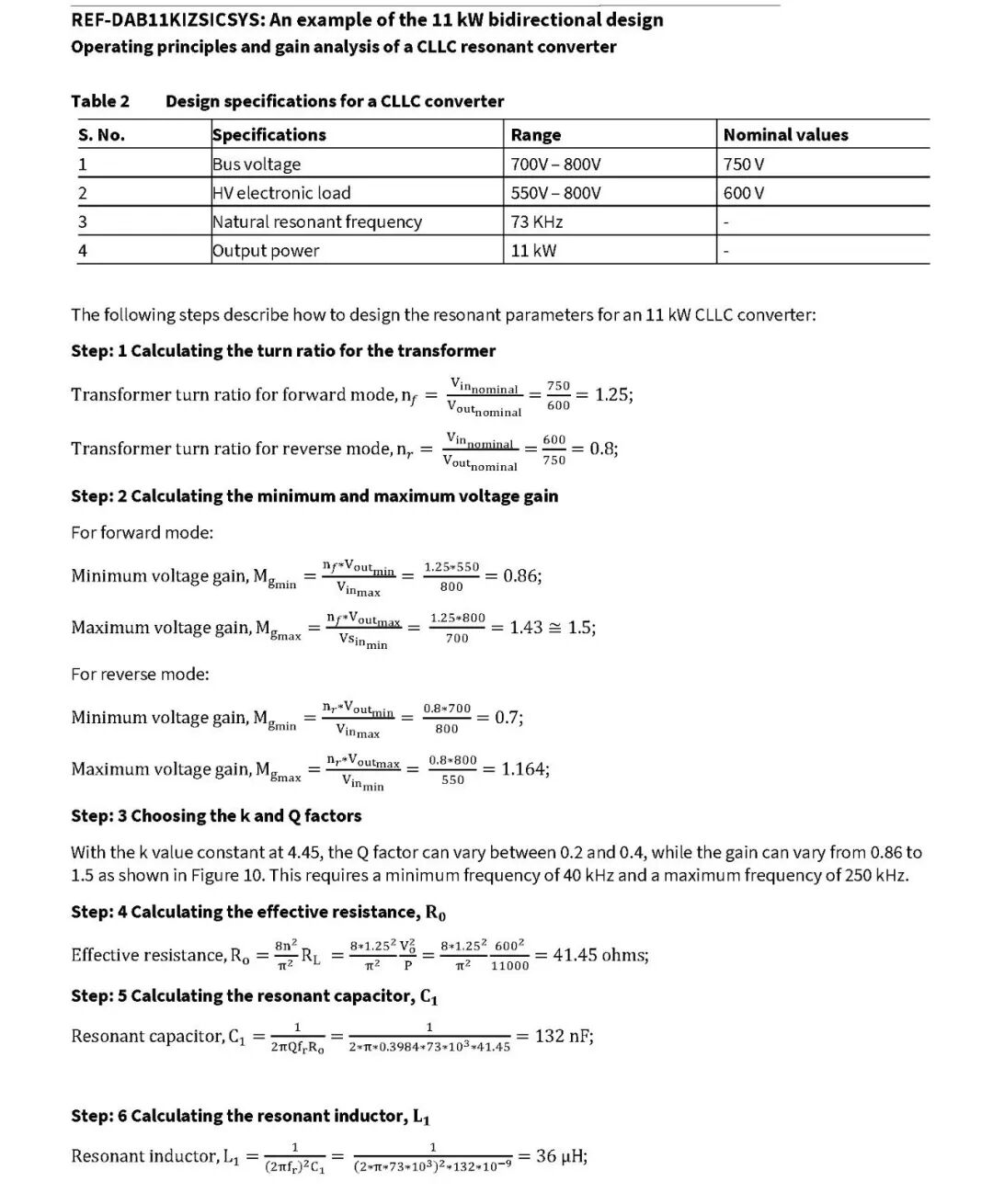

2. 器件与设计参数（以11kW为例），母线电压：750V，负载电压：600V，工作频率：73kHz（谐振频率）

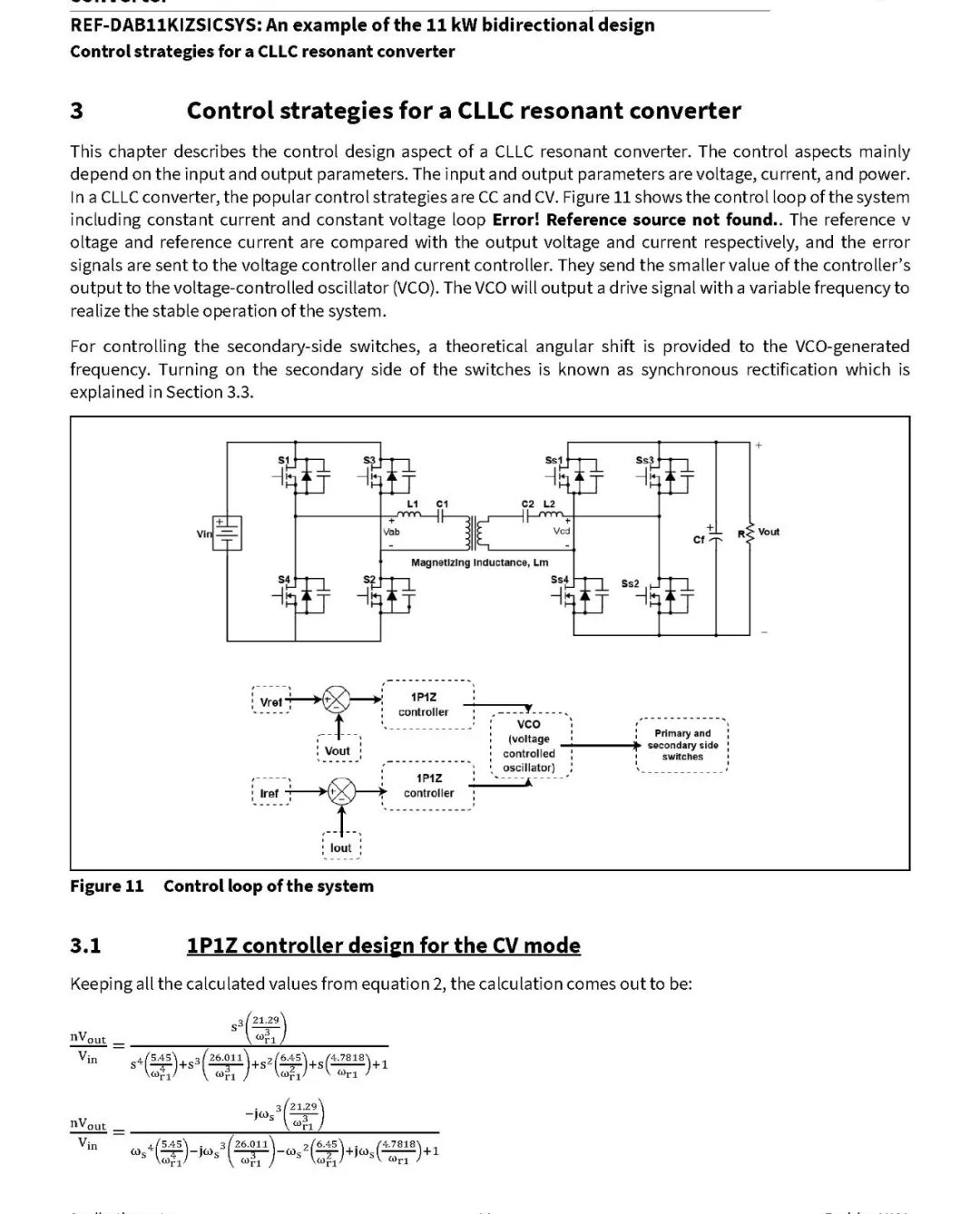

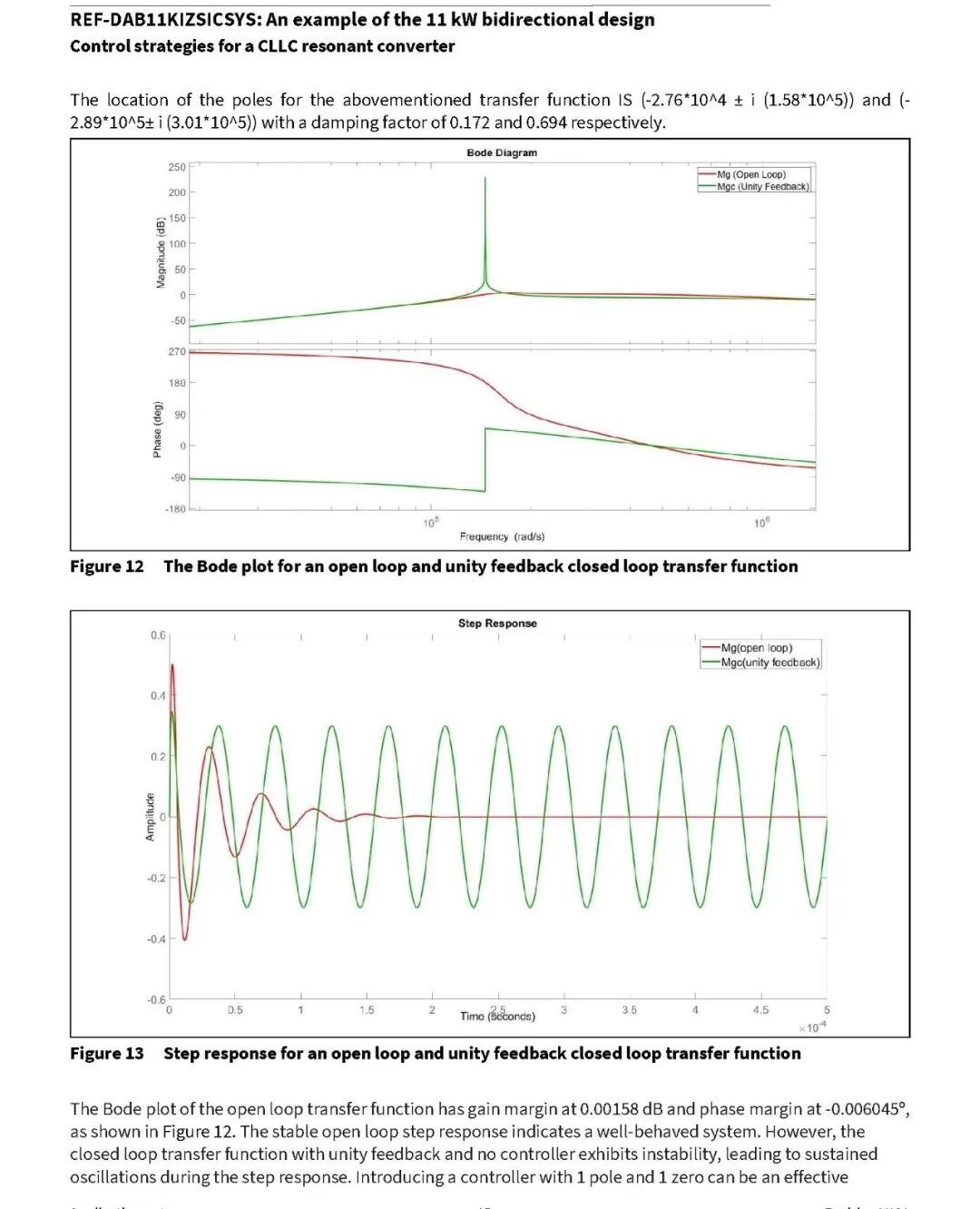

3. 控制策略，包括恒压模式（CV）和恒流模式（CC），给出开环、闭环、补偿后系统的波特图与阶跃响应，控制信号通过VCO控制频率实现调节

4. 同步整流（SR）设计，替代二极管，减小二次侧导通/开关损耗

5. PLECS仿真与结果分析，仿真条件：输入750V，输出600V，使用IMZ120R030M1H

源文件：英飞凌《Operation and modeling a nalysis of a bidirectional CLLC converter》
