【Thermal Desktop】如何查看传热路径的热流及热阻计算

编辑 | Tsinglin

首发 | CFD学习与应用（ID:CAE_er）

前言

在工程上，我们经常需要对热源的各种散热路径散热量进行评估，以确定自己的热控方案是否合理，尤其是在进行低温隔热分析，能够获得漏热量的来源对于我们的设计指导有着非常重要的意义。采用Thermal Desktop（SINDA/FLUINT）（简称“TD”）我们如何查看各种散热路径的热流呢？

下面将通过一个案例在Thermal Desktop中演示如何查看一个组件通过散热途径流向另外一个组件的热流大小，从而获得热阻or漏热量。从这个案例中您可以学习到如下知识点：

1.不同模型之间详细热流查看（仅限于节点模型名称）

2.复杂模型用软件计算热阻

具体操作步骤

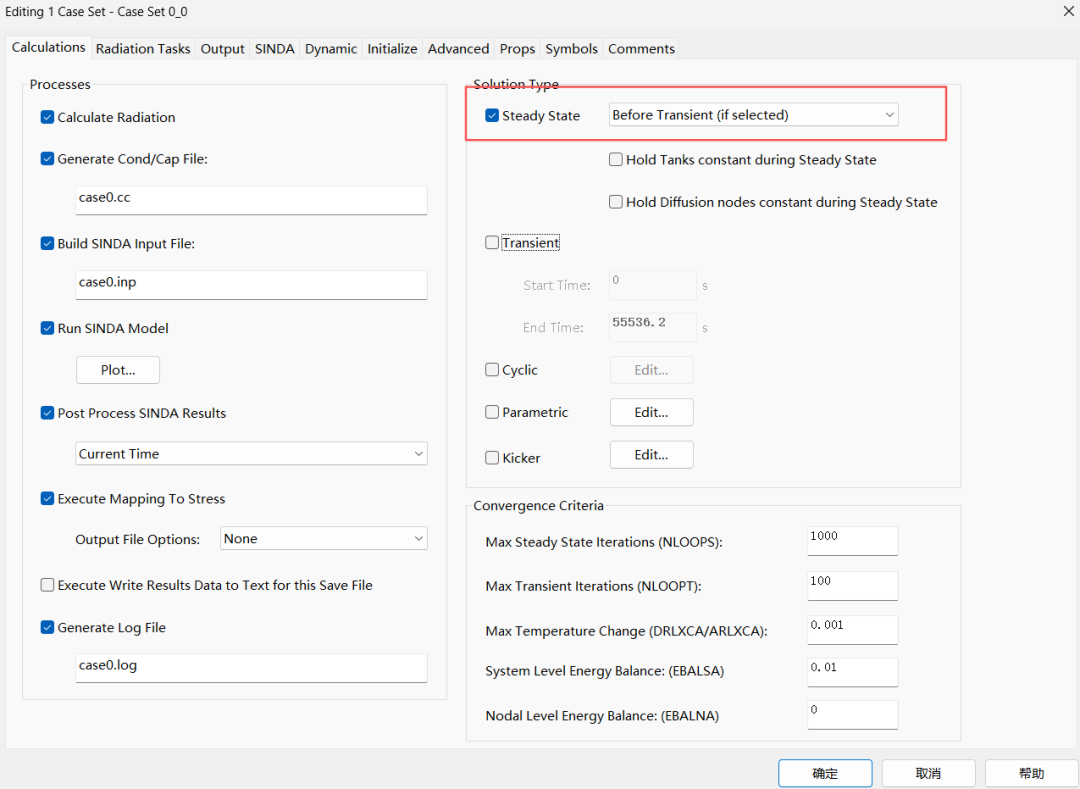

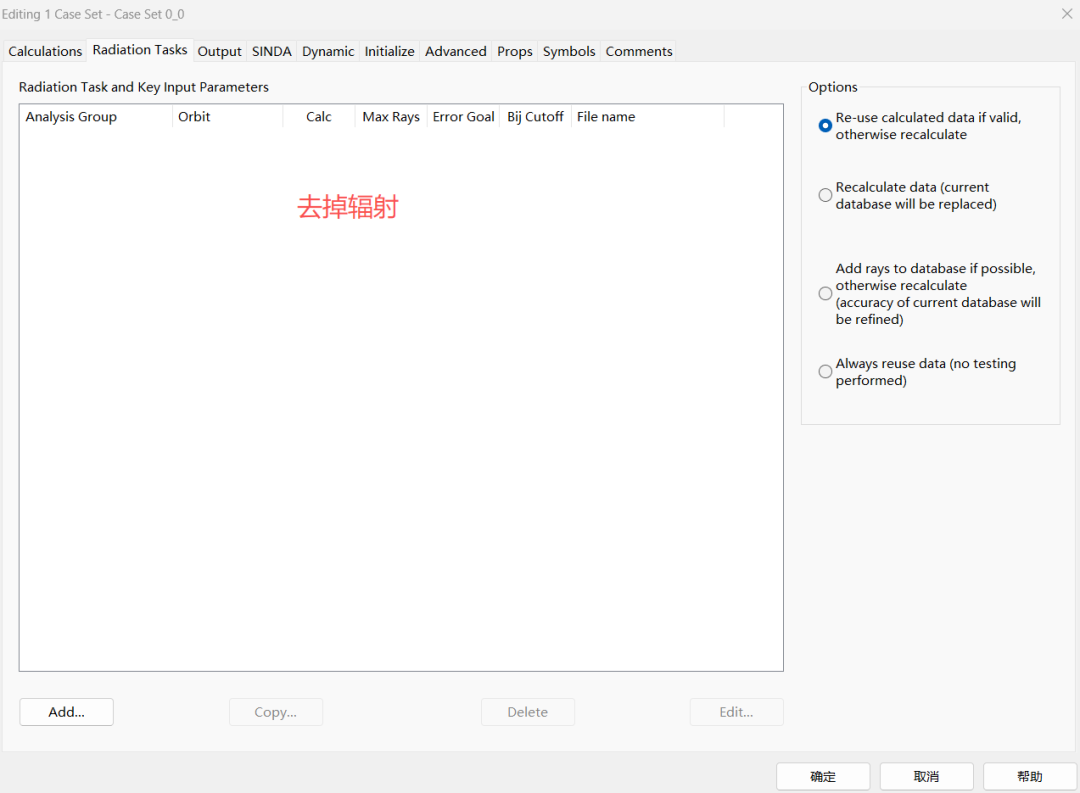

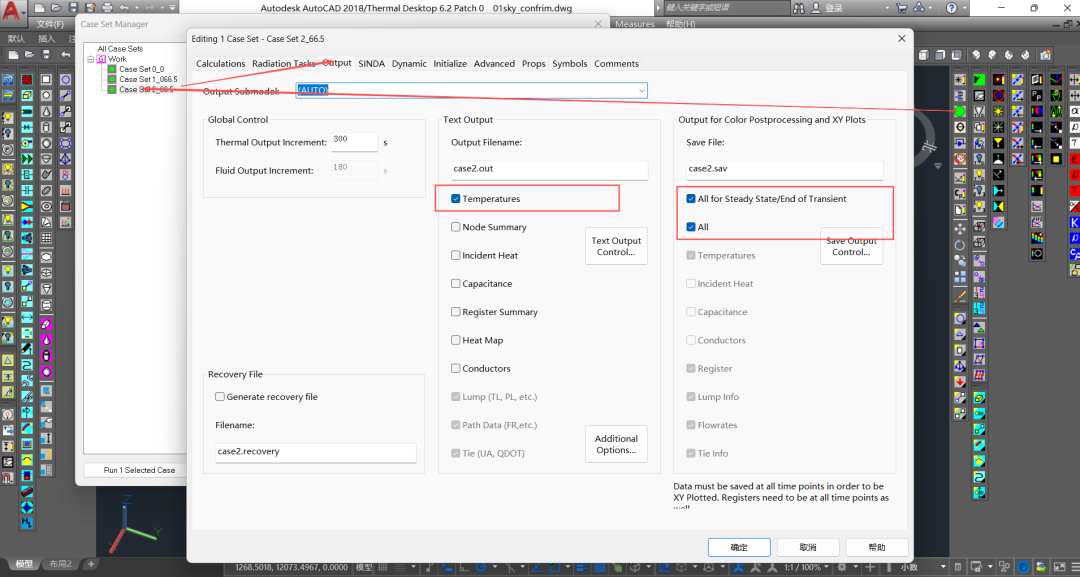

1.随便打开一个带有复杂模型可以计算的热仿真文件，在计算案例Output界面将以下几项勾选上，然后点击计算

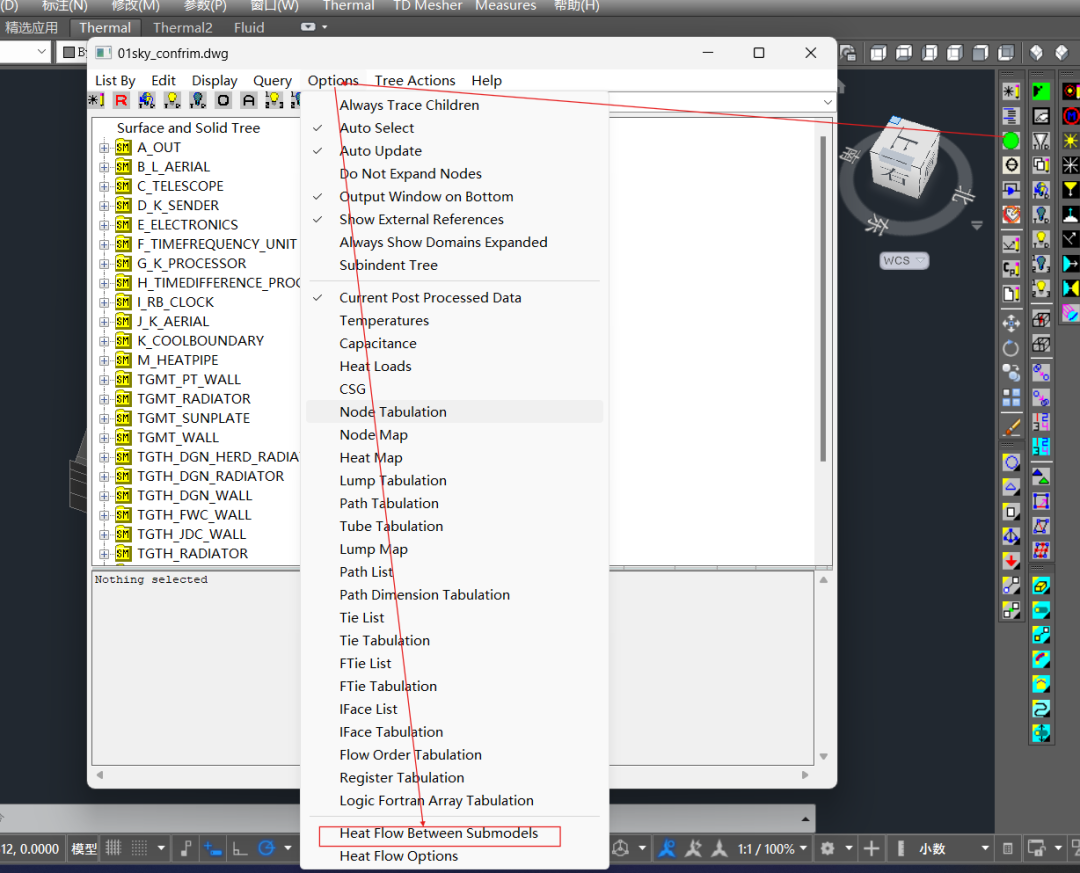

2. 查看计算结果，打开模型浏览器Options中选择Heat Flow Between Submodels

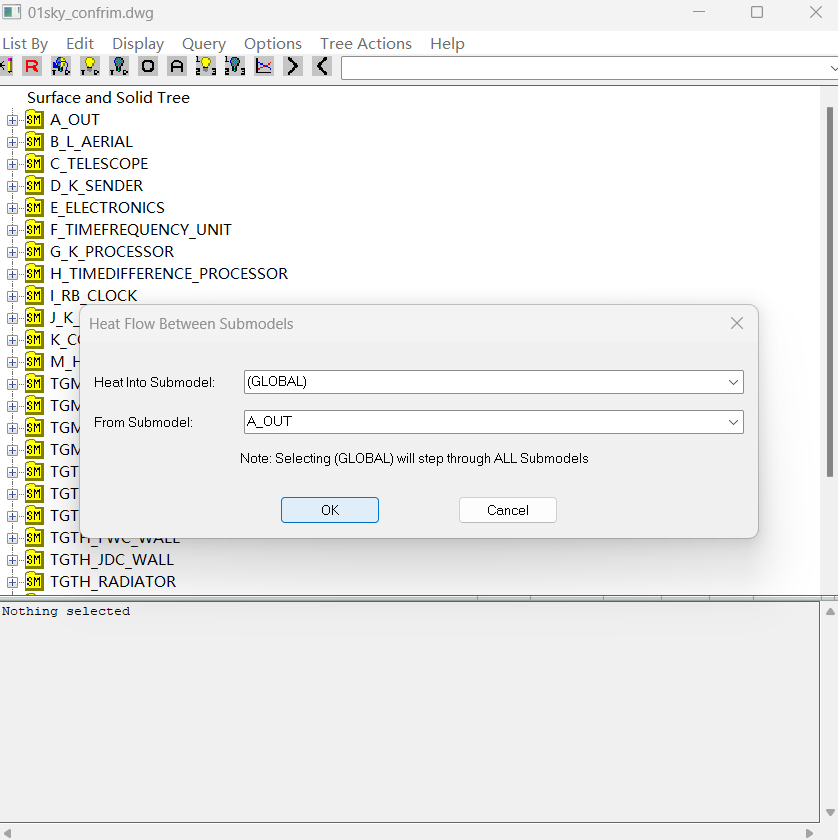

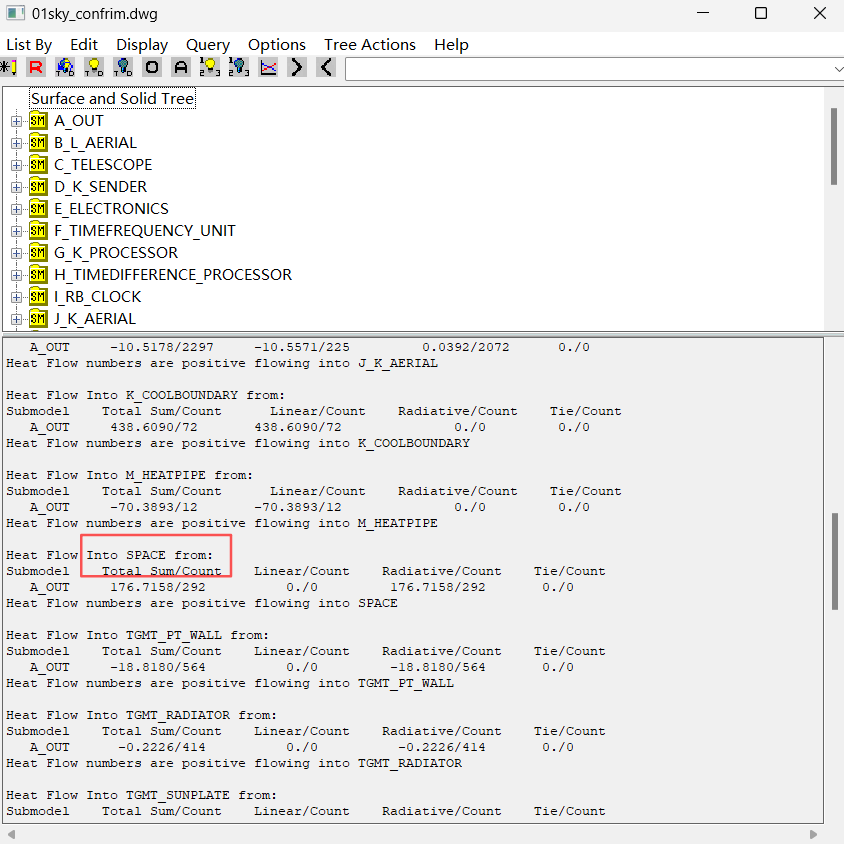

3.任意选择两个模型之间即可查看详细热流，如果一个选择模型一个选择GLOBAL则为该模型到其他所有模型之间的热流，注：1.当计算为稳态时，流向该模型与该模型流向其他模型的热流是平衡的，而计算为瞬态时热流流向是不平衡的，2.此热流不包含轨道外热流，但却包含空间环境的

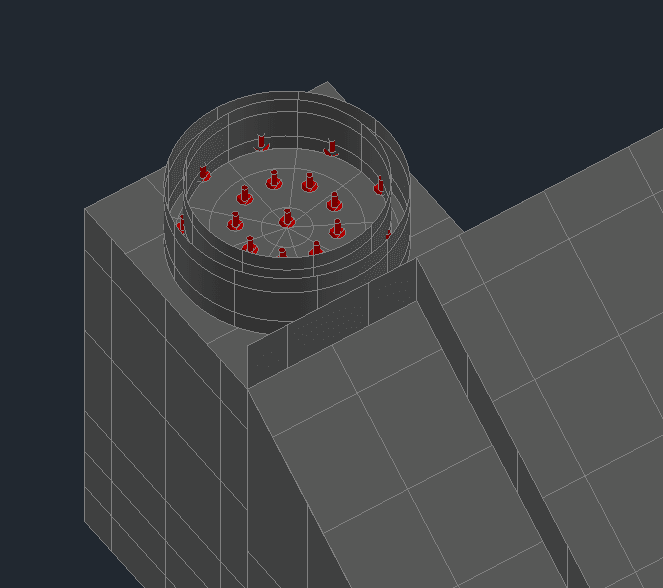

4.模型如果简单的话可用手算计算大致热阻，若模型复杂一些即可用软件计算比较方便，首先需将要计算的模型建立出来，传导关系也设置好，而后在需要计算热阻的部分一端设置热耗，另一端设置温度边界

5.在计算案例ΔT，热流为刚刚设置热耗Q，用傅里叶导热公式即可计算出两端热阻
