ANSYS Fluent UDF | UDF 概述(4):解释和编译UDF

12天前浏览220


随着Ansys Fluent软件的使用程度的加深,软件的一些基本功能无法满足我们的一些特定需求,对于没有接触过二次开发或者代码学习的工程师来说,UDF的学习至关重要!

UDF概述(1)我们认识了UDF的性质、作用和数据结构;

UDF概述(2)我们介绍了使用的语言和相关的宏;

UDF概述(3)我们一起深入学习UDF的C语言常用语法;

今天我们一起探讨学习Fluent里面的解释和编译UDF吧!




Ansys Fluent-UDF

Interpreted-解释代码

  • C++解释器与Fluent捆绑在一起;

  • 解释器 “逐行执行代码;

  • 优点-不需要第三方编译器;

  • 缺点-解释器速度慢,无法执行某些功能。







Ansys Fluent-UDF

Compiled-编译代码

  • UDF代码一次翻译成机器语言(对象模块);

  • 运行UDF比较高效;

  • 创建与求解器其余部分链接的共享库;

  • 需要考虑:在创建/编辑UDF和使用UDF之间是否需要一个编译步骤。







Ansys Fluent-UDF

UDFs

  • Interpreted-解释器并不具备标准C编译器的所有功能;

  • 解释的UDF不能包含:
    - 局部结构、联合、函数指针和函数数组的声明;
    - 直接结构参考;
    - 无法链接到已编译的系统或用户库;
    - 只能通过一组有限的宏访问Fluent结构中存储的数据。

  • 强烈建议大家对除最简单的UDF之外的所有UDF使用编译。


Ansys Fluent-UDF

操作步骤

  • 解释器:Define → User-Defined-Functions → Interpreted;

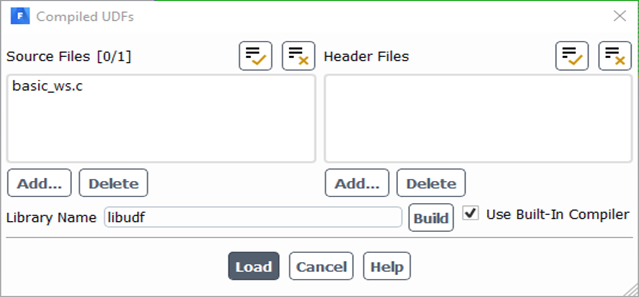

  • 编译器:Define →User-Defined-Functions →Compiled:


Windows上要重新编译,需要使用以下命令卸载以前编译的UDF库:
① Define  User-Defined-Functions  Manage;
② 选择库,然后单击“Unload”。




Ansys Fluent-UDF

编译器

  • Windows:
    - 从2020R2版本开始,内置编译器(Clang)将作为WindowsFluent安装的一部分包含在内。

    - 有关更多详细信息,请在Fluent在线帮助中搜索“built-in compiler”

  • Linux:

    - 支持任何符合ANSI标准的编译器;

  • Microsoft Visual Studio编译器:

    - 对于2025R2或更早版本,或更喜欢Microsoft Visual Studio的Fluent用户:
    ① 确保计算机上安装了Microsoft Visual Studio;

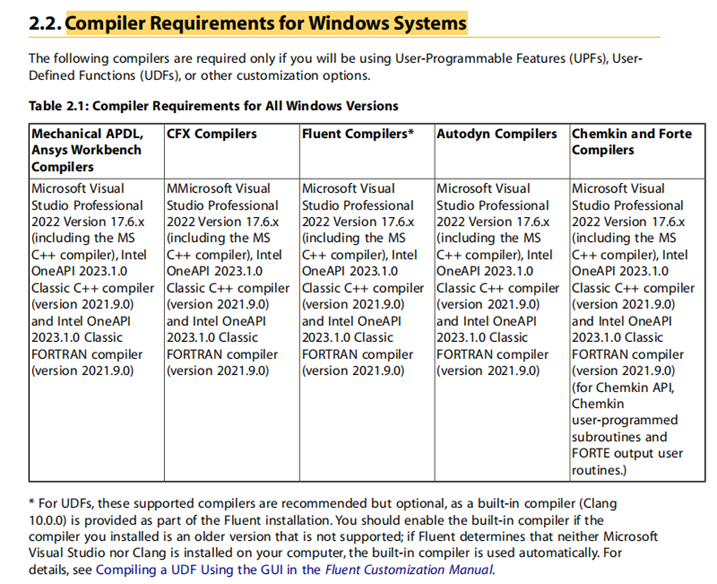

    ② 查看支持Fluent Complier的“Compiler Requirements for Windows Systems”(取决于版本)(如下图所示是2025R2)。
