工程师偏爱的一些电路

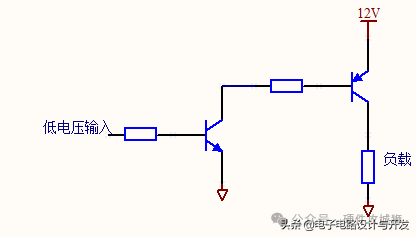

1、组成达林顿对管
这是可以信手拈来的一个电路，他用一个低电平来控制一个高电平。例如你有一个微控制器，其输出是5V，而你想驱动12V的负载，这是一就可以用它。在该电路中了，你用5V的信号开通一个晶体管，它又去开通另一个晶体管，从而将较高的电压加到负载上。这之所以能够工作，是因为晶体管是电流驱动型器件，当你断开流入PNP管基极的电流时，PNP管就会断开而不管电压是多少。这个电路的另一个好处是，它具有类似达林顿管的优点，但却没有它的缺点。你无需输入很大的电流就可以开通输出，而且跟传统的达林顿对管不同，它在输出上的电压降要小得多，这是因为你没有把两个基一射节串联在输出回路上(只有一个）。

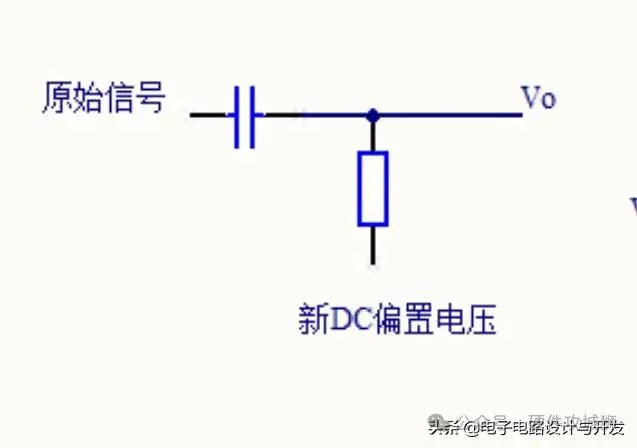

2、DC电平移位器
下图所示电路，其实就是我们已经学过的高通滤波器了，只不过此处做了少量改动。在高通滤波器中，电阻是接地的。而现在我们将其接到一个参考电压上，由于DC的频率为零，因此只有AC成分会通过电容，并被加上一个DC偏置。请确保正确设置电容和电阻的参数，免得信号受到衰减了。
改变AC信号的DC偏置

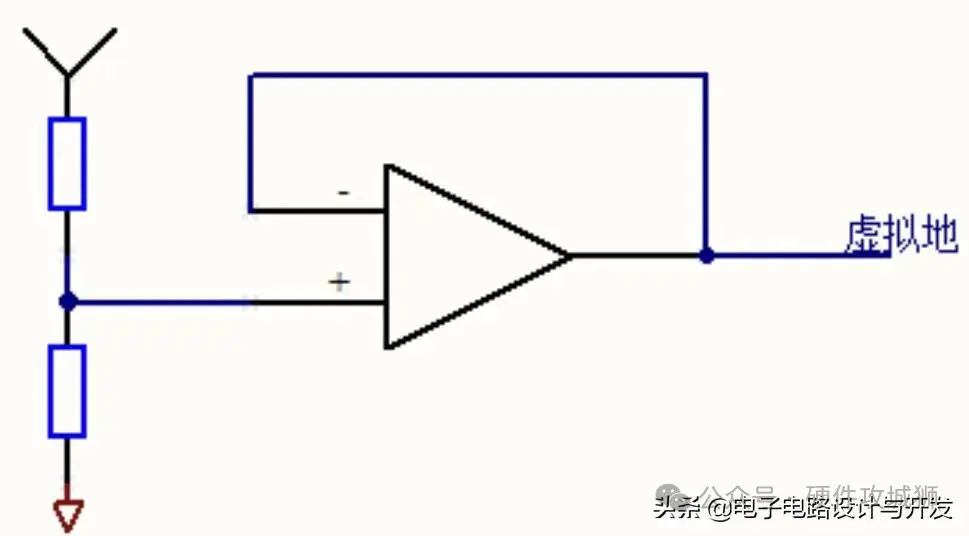

3、虚拟地
下图所示，电路利用分压器来提供一个参考电位，运放则作为电压源(一个电压跟随器)，其输出电压与分压器的电压一致，当你在一个仅有单端供电的电路中处理AC信号时，这个电路极其有用。
在任意电位下建立一个“地”

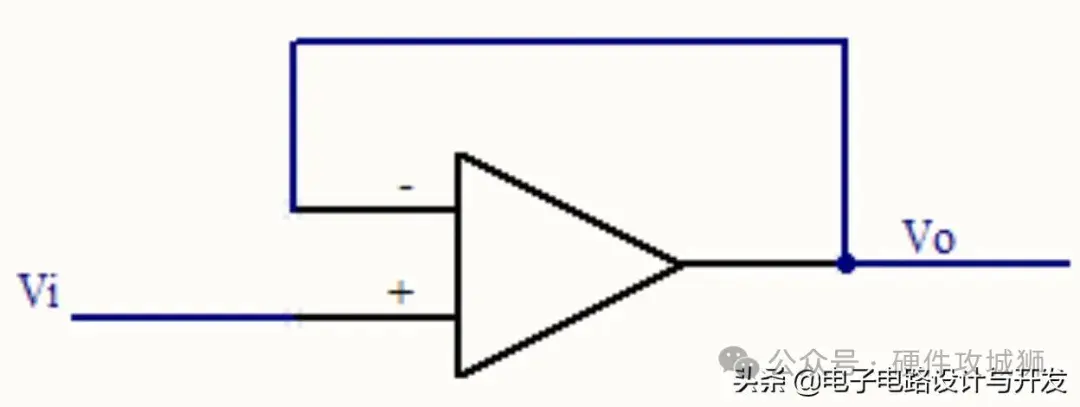

4、电压跟随器。
当你要测量一个易受负载影响的信号时，这个电路特别有用。电路中Vi=Vo。其最好的一点是，由于运放的缓冲效应，Vi根本没有带任何负载。
电压跟随器

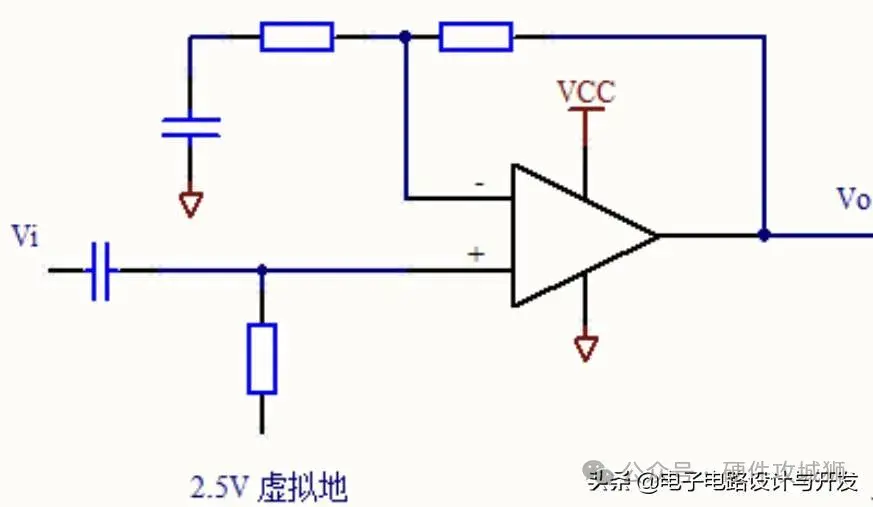

5、AC放大器
下图所示又是一个很妙的电路，它可以在单端电源下，很好地放大AC信号，它的一个很大的好处是，不会放大任何DC信号，因此，可以避免任何DC偏差导致信号往上下轨偏移。这全是反馈电路中电容的功劳。由于电容只通过AC电流，对于DC信号来讲，该点是短路的，因此，在DC的情况下，电阻到地的连接是断开的状态，运放的行为跟前一个电压跟随器的电路相同。
AC放大器

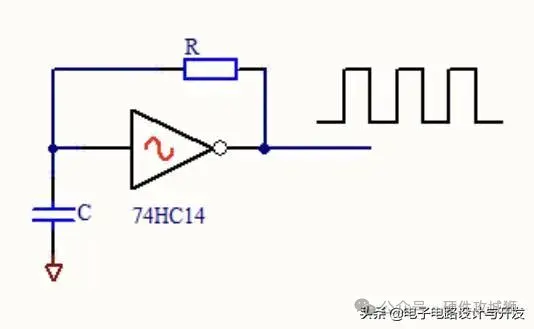

6、反相震荡器
改电路的工作基于这样一个事实：由施密特触发器的反向器对输入有一个迟滞效应。因此在输入电容充电到门门槛电压并触发反向器之前。输出将一直保持在高电平或低电平。在输出反转之后，一切都将走到另一个方向，这个过程将永远重复下去，在充电盒和放电路径上增加一些二极管，可以影响输出波形的占空比。
施密特触发振荡器

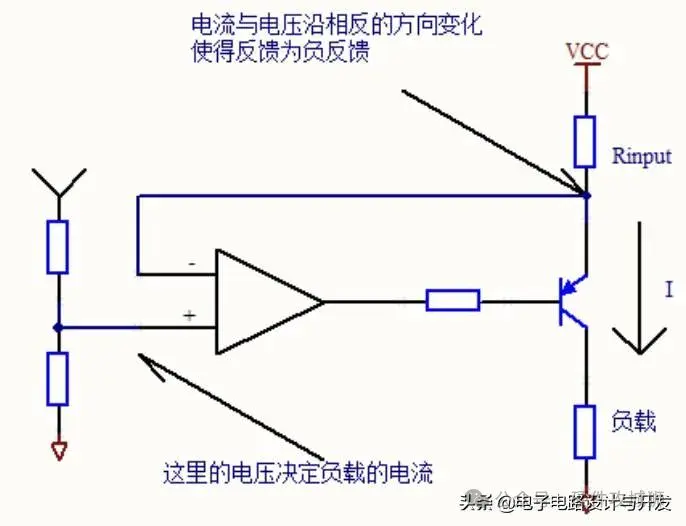

7、恒流源
通过负反馈(电压跟随)、运放试图维持Riput上的电压降不变。即使负载改变，Riput上的压降也将保持不变。这是因为，根据欧姆定律，保持R和V不变的话，电流也将不变，请记住，这个电流控制是有运行极限的，它只能在一定范围内改变输出电压，以对负载变动做出补偿。一点接近极限，电流调整作用就将不复存在。
