搞硬件这么久,烧过MOS,烧过运放,烧过板子,但烧电脑主机这是第一次

11分钟前浏览4
大家好,我是王工。


今天给大家分享一个工作中的小插曲,在调试一个刚投回来的板子时,不小心把电脑主机给烧了。为简单描述,咱就直接进入正题,讲重点,无关的就不说了。

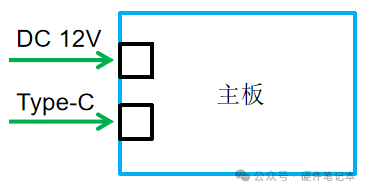

客户要求主板电源输入两种接口:DC 12V和Type-C两种接口,其中Type-C可以5V供电输入,同时也可以跟TP通信,实现触摸功能。


那么实际使用时,就有3种场景:

1、只有DC 12V 输入;

2、只有Type-C 输入;

3、有DC 12V输入,同时也有Type-C 输入。


那么在设计电路时我们至少有两点要考虑:

1、两个接口单独工作时,主板要正常工作;

2、两个接口同时工作时,其中一路电源不能影响另一路。

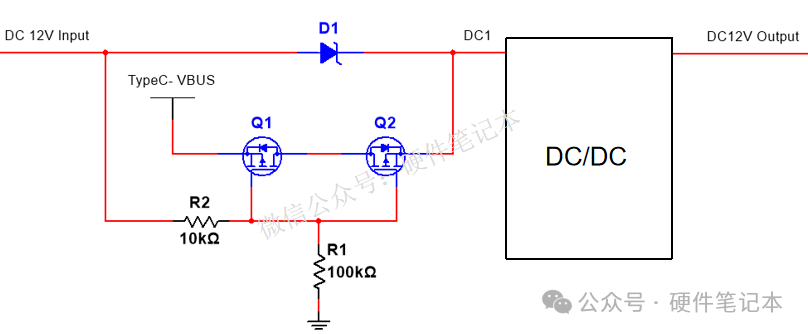

我们设计的电路如下,咱们分三种情况来讲解:



1、当只有DC 12V 输入时:

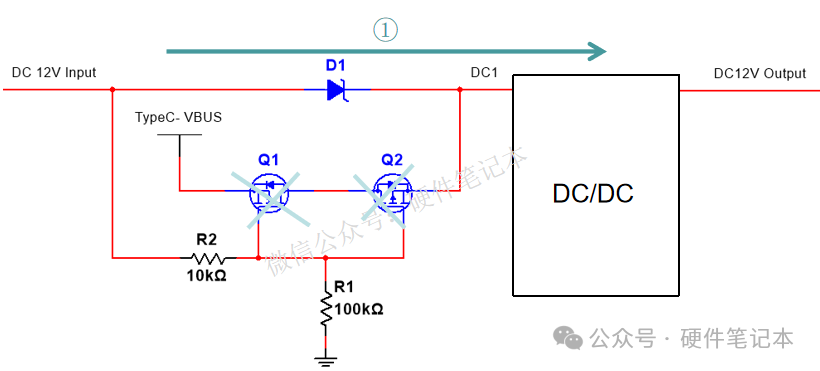

输入的DC 12V把 MOS管Q1,Q2栅极拉高,MOS不通,12V只能沿着下图路径①向负载输出12V电压。



2、只有Type-C 输入时:

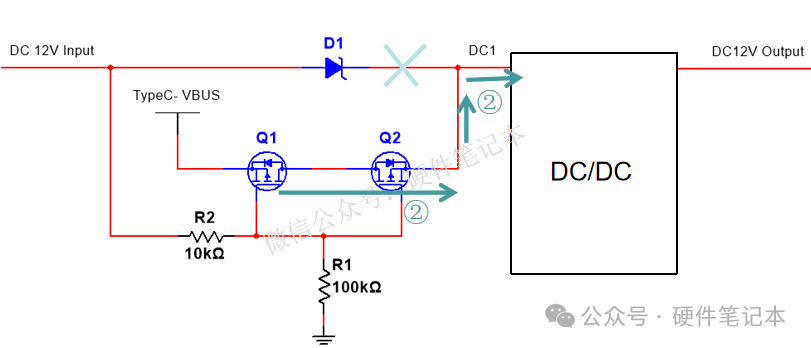

只有Type-C 输入时,DC 12V是没有输入的。此时,MOS管Q1,Q2栅极被拉低,Vgs<0,MOS导通,DC 5V沿着路径②进入DC/DC升压后,向负载输出12V电压。



3、有DC 12V输入,同时也有Type-C 输入时:


这种情况其实相当于我们第一种,即只有DC 12V 输入的情况。


此时MOS管Q1,Q2不通,由于Q1内部有体二极管,Type-C的5V电压无法输出,即5V无法影响12V。由于Q2内部有体二极管,12V也无法影响5V。即互不影响,电路最终输出DC 12V。


分析完后,这个电路设计好像确实没有问题,那么它到底是怎么炸机的呢?有想了解或者对此电路有疑问的朋友,欢迎留言评论或添加微 信探讨。
