形影不离的好兄弟—X电容和Y电容

前言

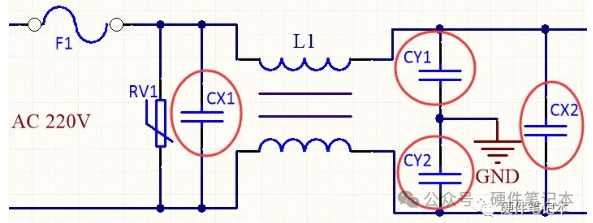

X，Y电容一般在电路中用法如下

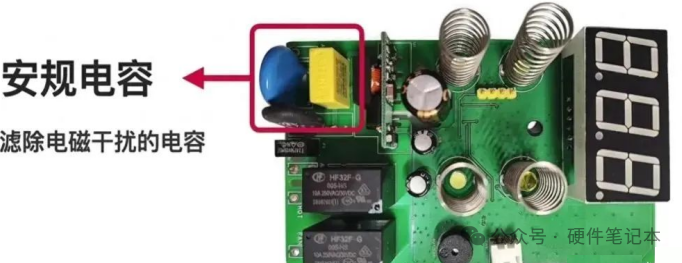

什么是安规电容？

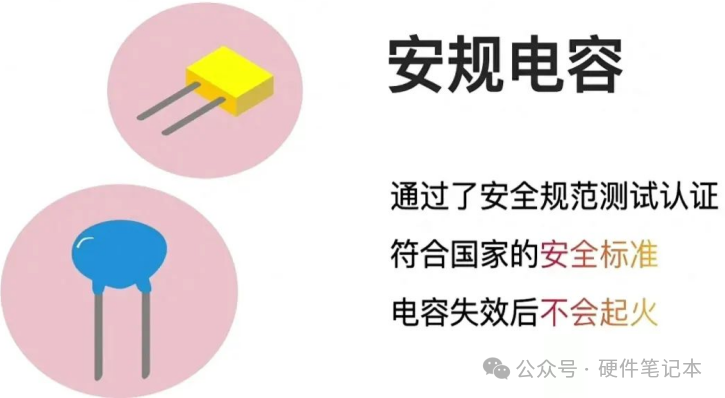

逐字理解‘安规电容’（无非就是符合安全规定的电容）

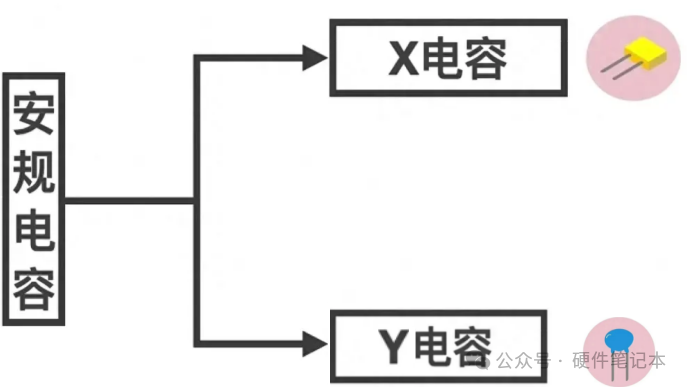

其中，安规电容可细分为X电容和Y电容

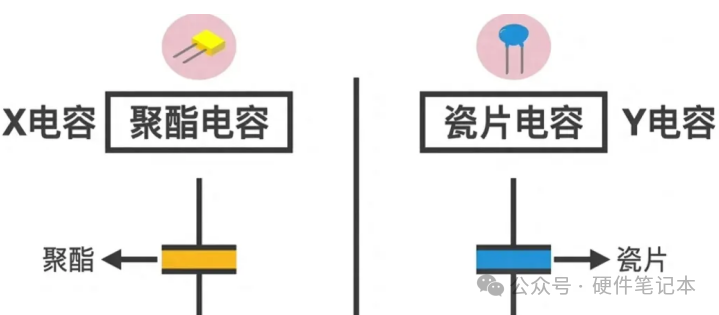

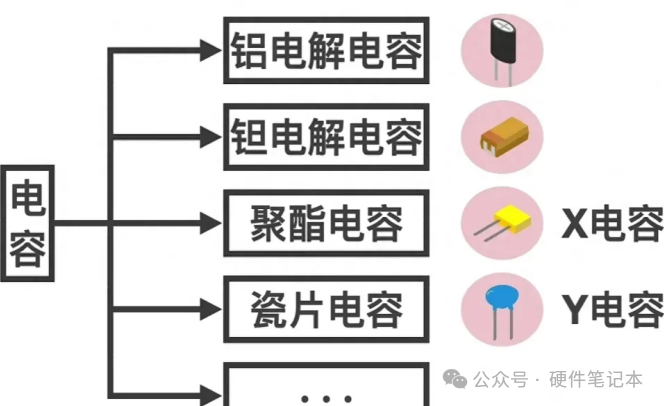

电容有诸多种分类，X电容本质就是聚酯电容，Y电容本质就是瓷片电容

聚酯电容内部介质是聚酯

瓷片电容内部介质是瓷片

安规电容有什么作用？

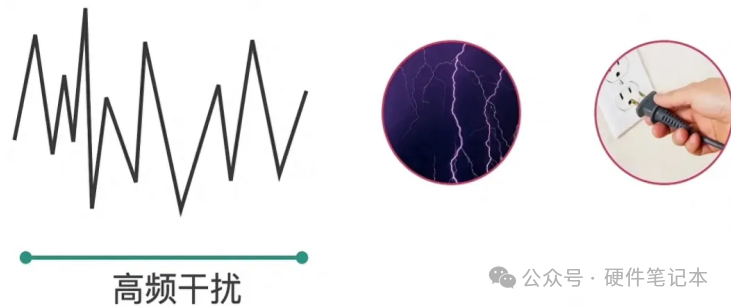

安规电容的作用是滤除高频干扰（这些干扰可能来自雷电产生的干扰或插拔产生的干扰）

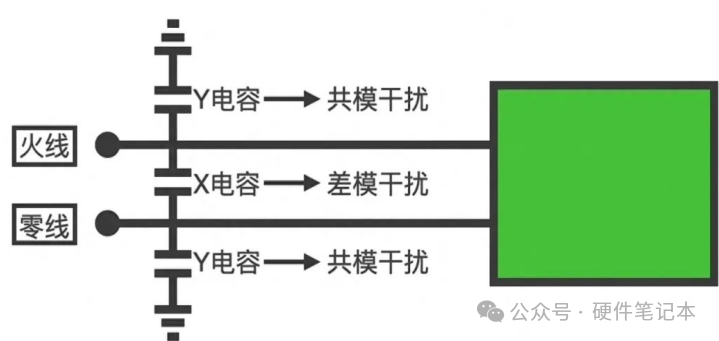

X电容是接在火线和零线之间

Y电容分别是接在火线和地线之间，零线和地线之间

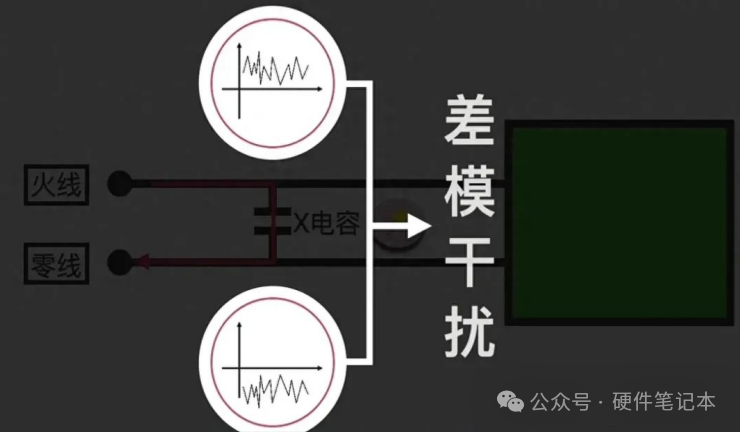

可以看出，X电容在电路中起到差模干扰的作用，而Y电容起到共模干扰的作用

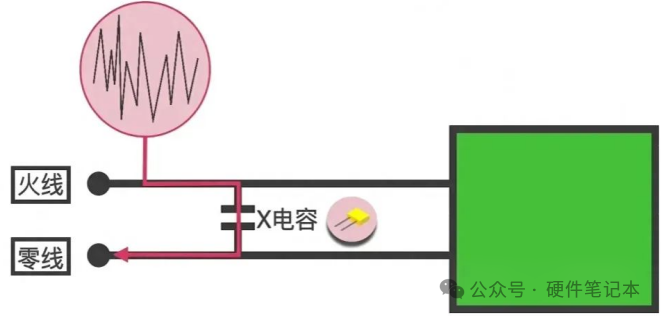

先来看X电容，假如现在火线上出现了高频的干扰信号，此时的流向如图所示

经过X电容之前，和之后的高频信号的幅度没变，但是相位相差180度

所谓‘差模’就是相位相差180度

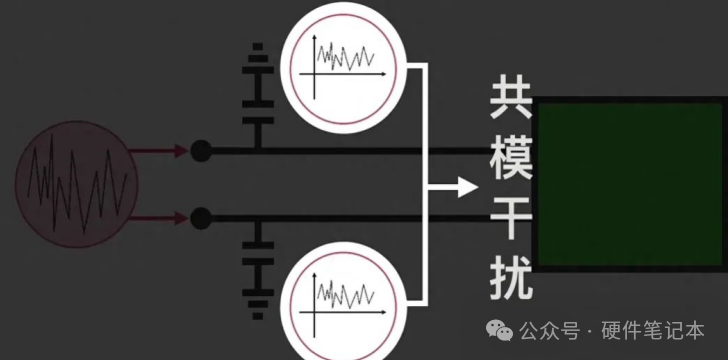

再看Y电容，火线和零线上的高频信号的幅度和相位都是一样的（也就是同步）

所谓‘共模’就是幅度相位频率都一样

由于火线和零线的干扰是一样的，此时X电容就不起作用

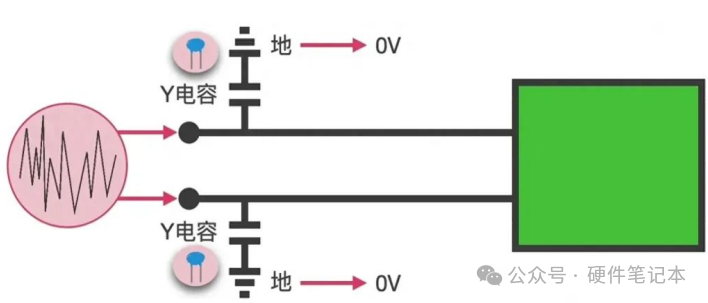

因为可以把地线看成零电位，又由于电势差的存在，所以可以在火线和地线之间连接电容，这样就可以把高频信号滤除掉，零线也是同样的

可以用其它电容代替安规电容吗？

答案是不可以的，因为其它电容有正负之分，接反的话，可想而知，而安规电容没有正负之分

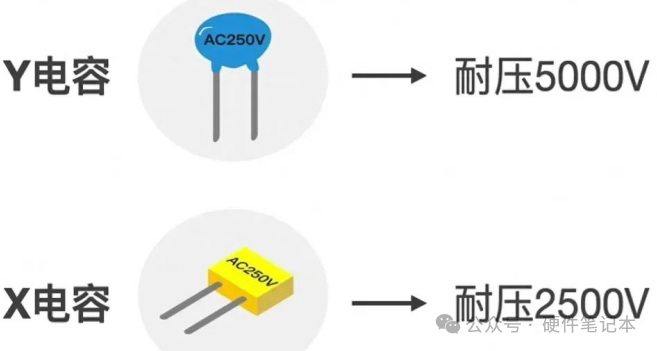

另外X电容不能替代Y电容，因为Y电容的耐压值比X电容大

总结

X电容用于滤除差模干扰

Y电容用于滤除共模干扰

X电容比Y电容容值大，但耐压值比Y电容小
