分析一个短路保护电路

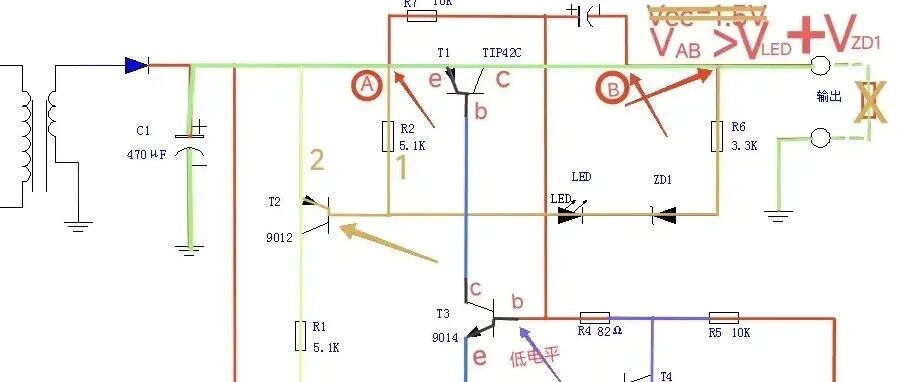

短路保护电路就是在电源输出中一旦发生短路，短路保护电路工作中断电源输出，来保护电源电路免受损坏。下面来具体分析一个实际短路保护电路的工作过程。 当负载接入，次极绕组输出正常的情况下，经二极管、电容C1整流滤波后，在电容C1上稳定平滑的直流输出，一路R7、C2、负载、接地回到电容C1的负极构成电流回路，给C2充电，随着C2充电至完成，在C2上形成的电压加到T3 9014NPN三极管的基极b上；另一路经R5、R4也加到T3 9014NPN三极管的基极b上，并经T3 9014NPN三极管的基极b、发射极e、R3、接地构成电流回路，T3 9014NPN三极管的集电极c、发射极e饱和导通。T3 9014NPN三极管的集电极c、发射极e饱和导通后，电容C1上稳定平滑的直流输出经T1 TIP42C PNP的发射极e、基极b、T3 9014NPN三极管的集电极c、发射极e、R3、接地构成电流回路，T1 TIP42C PNP的基极b为低电平。 T1 TIP42C PNP的基极b为低电平，并构成电流回路，T1 TIP42C PNP的发射极e、集电极c饱和导通，电容C1上稳定平滑的直流输出向负载供电。 ……………………………………………………… 当负载突发短路时，AB两点的电压差大于LED导通电压➕ZD1工作电压，电容C1上稳定平滑的直流输出经R2、LED、ZD1、R6、接地构成电流回路，T2 9012PNP三极管基极b得到低电平。T2 9012PNP三极管基极b得到低电平使T2 9012PNP三极管发射极e、集电极c导通；电容C1上稳定平滑的直流输出经T2 9012PNP三极管发射极e、集电极c形成的高电平加到T4 9014NPN三极管的基极b，并会同T4 9014NPN三极管的基极b、发射极e、接地构成电流回路。 T4 9014NPN三极管的基极b得到高电平后，T4 9014NPN三极管的集电极c、发射极e饱和通过，使T3 9014NPN三极管的基极b上电压变为低电平；T3 9014NPN三极管的集电极c、发射极e由导通变为截止。进而使TIP42C PNP三极管的发射极e到基极b没了电流回路，不能形成有效低电平。 TIP42C PNP三极管的基极b没了有效低电平。TIP42C PNP三极管发射极e、集电极c变为截止，电源电路停止输出，完成对电源电路的保护。 ZD1的选型根据输出电压大小的不同而不同。 声明： 声明：文章来源网络。本号对所有原创、转载文章的陈述与观点均保持中立，推送文章仅供读者学习和交流。文章、图片等版权归原作者享有，如有侵权，联系删除。 来源：硬件笔记本
