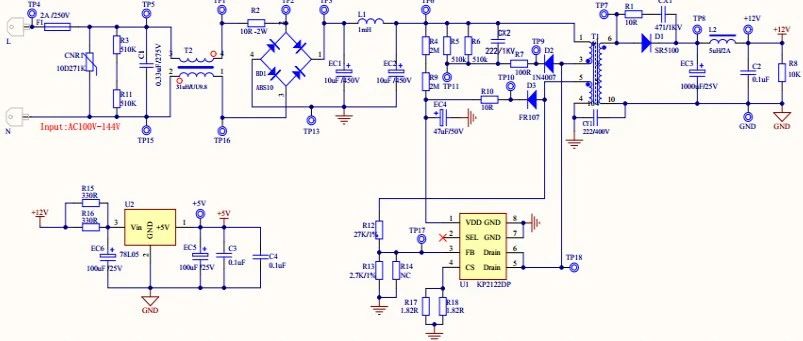

一、整体概括下图是一个反激式开关电源的原理图。输入电压范围在AC100V~144V，输出DC12V的电压。开关电源的思路：要实现输出的稳定的电压，先获取输出端的电压，然后反馈给输入端调控输出功率（电压低则增大输出功率，反之则减小），最终达到一个动态平衡，稳定电压是一个不断反馈的结果。 二、瞬变滤波电路解析市电接入开关电源之后，首先进入瞬变滤波电路（Transient Filtering），也就是我们常说的EMI电路。下图描述的是本次举例说明的瞬变滤波电路的电路图。各个器件说明： F1-->保险管：当电流过大时，断开保险管，保护电路。 CNR1-->压敏电阻：抑制市电瞬变中的尖峰。 R31、R32-->普通贴片电阻：给这部分滤波放电，使用多个电阻的原因是分散各个电阻承受的功率。 C1-->X电容：对差模干扰起滤波作用。 T2-->共模电感：衰减共模电流。 R2-->热敏电阻：在电路的输入端串联一个负温度系数热敏电阻增加线路的阻抗，这样就可以有效的抑制开机时产生的浪涌电压形成的浪涌电流。当电路进入稳态工作时，由于线路中持续工作电流引起的NTC发热，使得电阻器的电阻值变得很小，对线路造成的影响可以完全忽略。三、整流部分各个器件说明： BD1->整流桥：作用应该知道。。 L1、EC1、EC2->π型LC滤波电路，主要起的就是滤波，使输出的电流更平滑。 四、开关电源主体部分开关电源的主题部分如下图 五、输出端滤波电路下图是输出端滤波电路。 声明： 声明：文章来源网络。本号对所有原创、转载文章的陈述与观点均保持中立，推送文章仅供读者学习和交流。文章、图片等版权归原作者享有，如有侵权，联系删除。 来源：硬件笔记本
