家里台式电脑的CPU分分钟干到100度,拆机一看让人没想到的是...

3分钟前浏览5

大家好,我是王工。

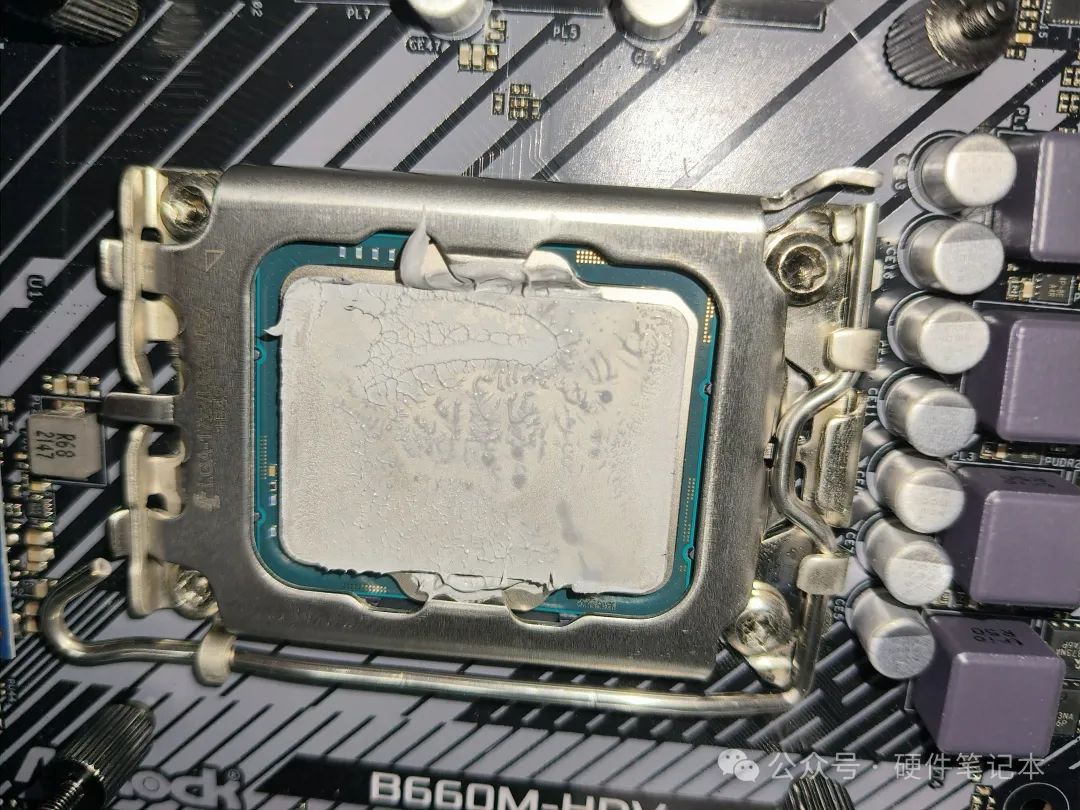

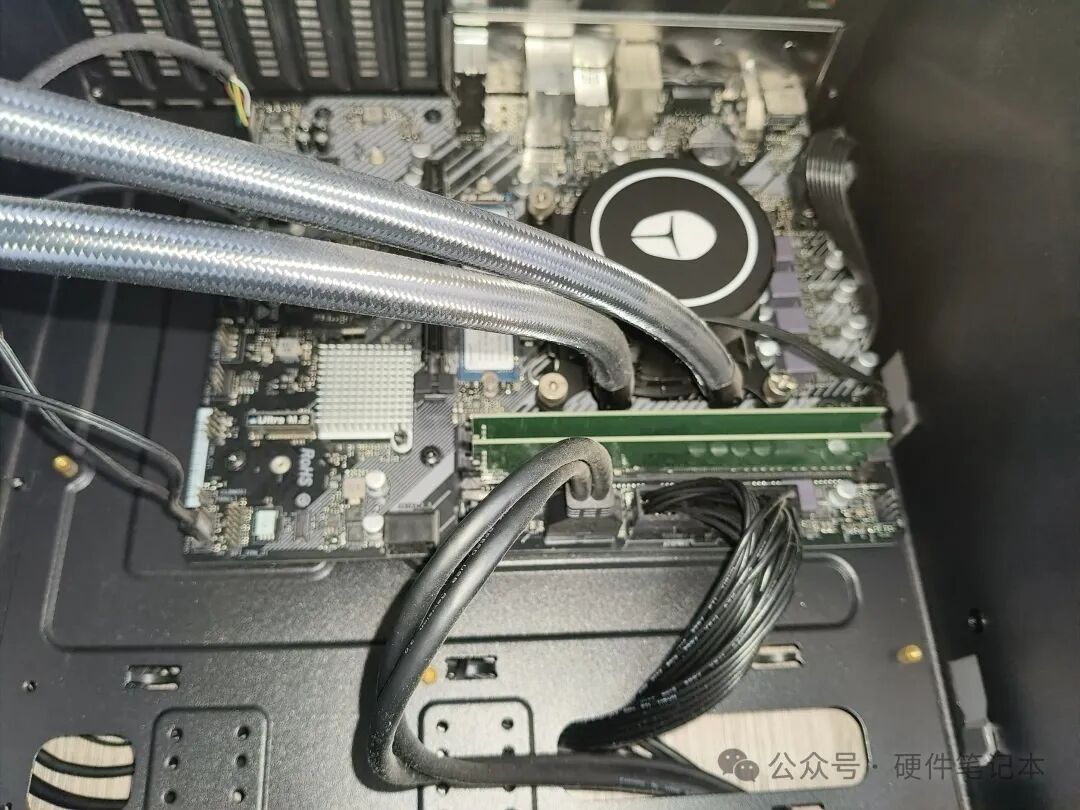

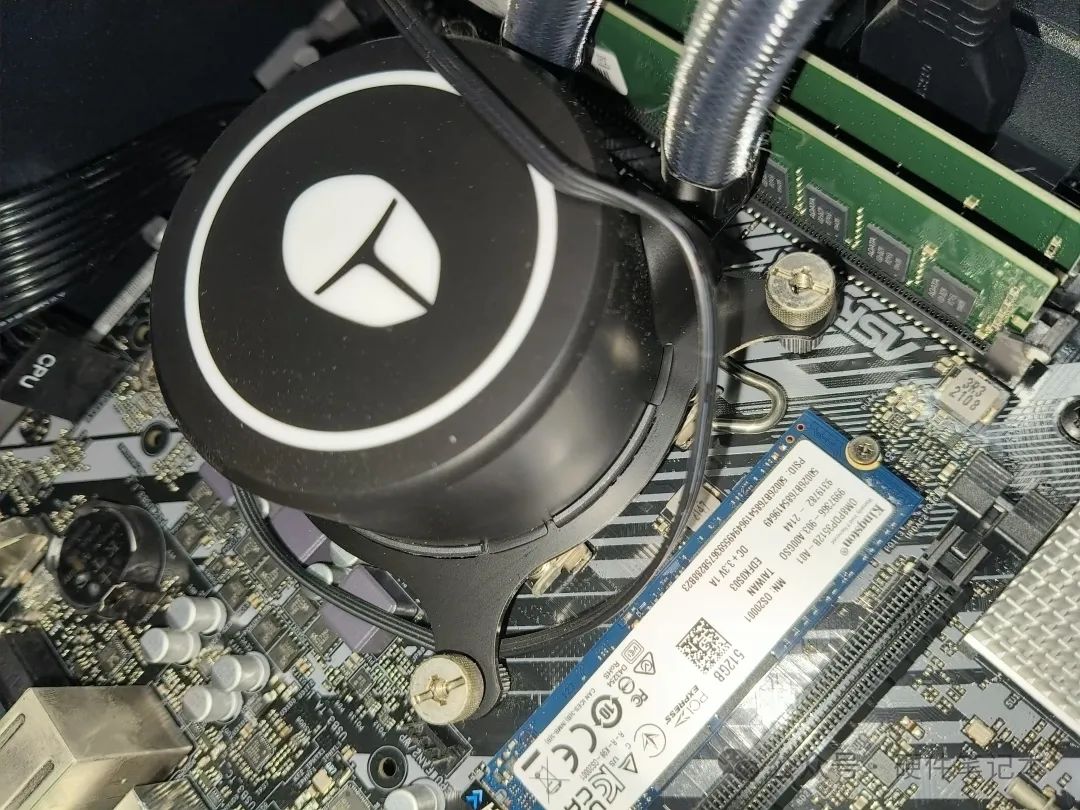

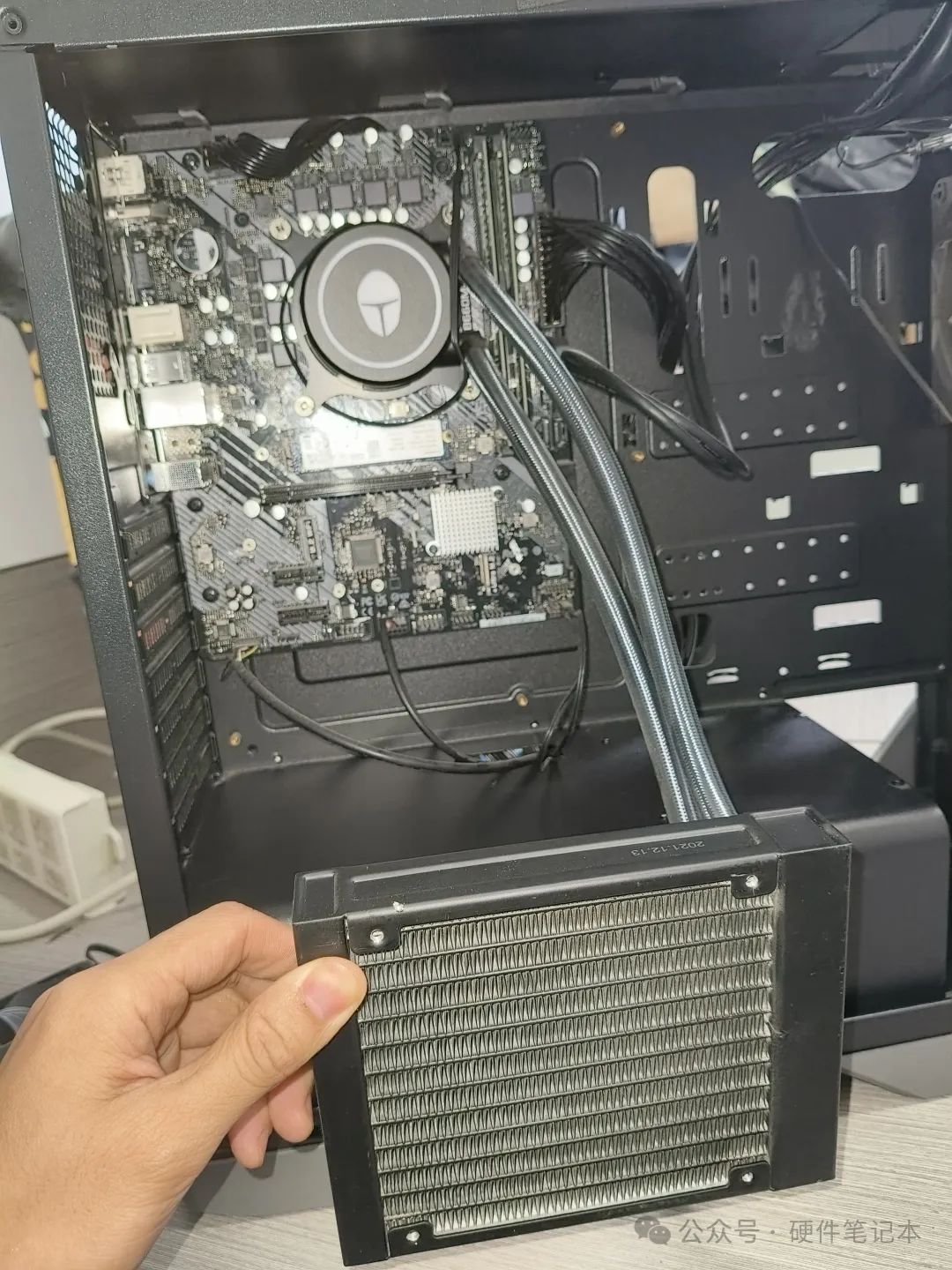

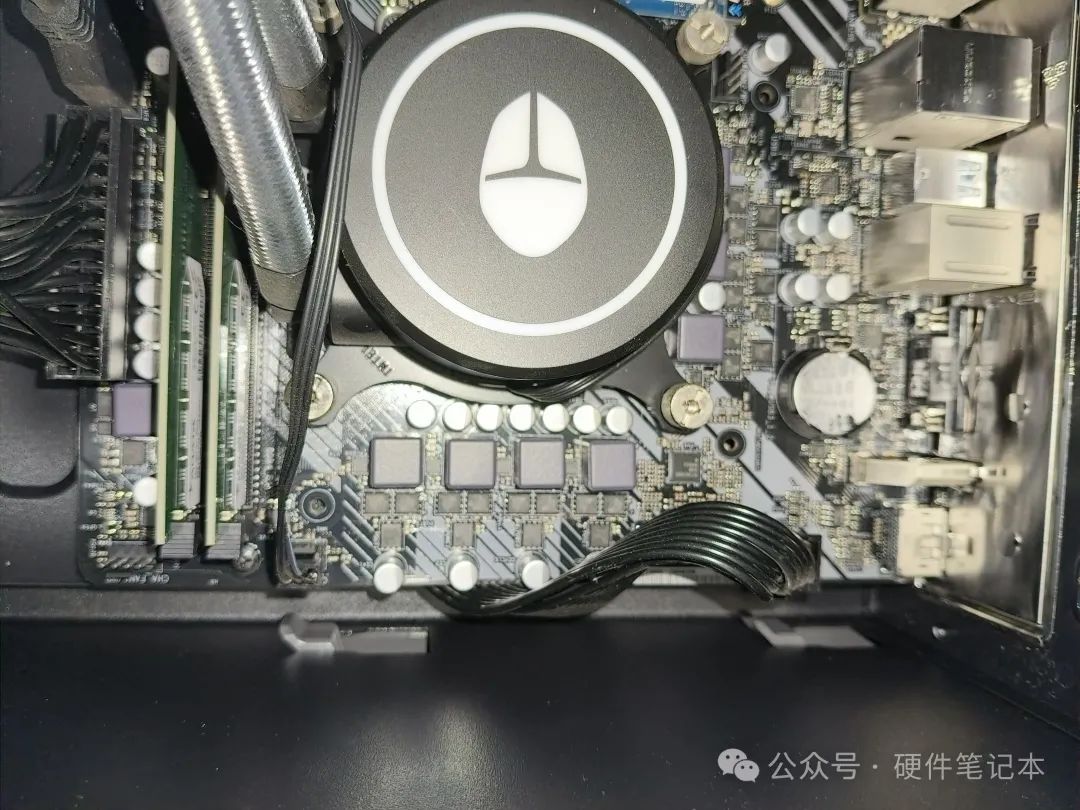

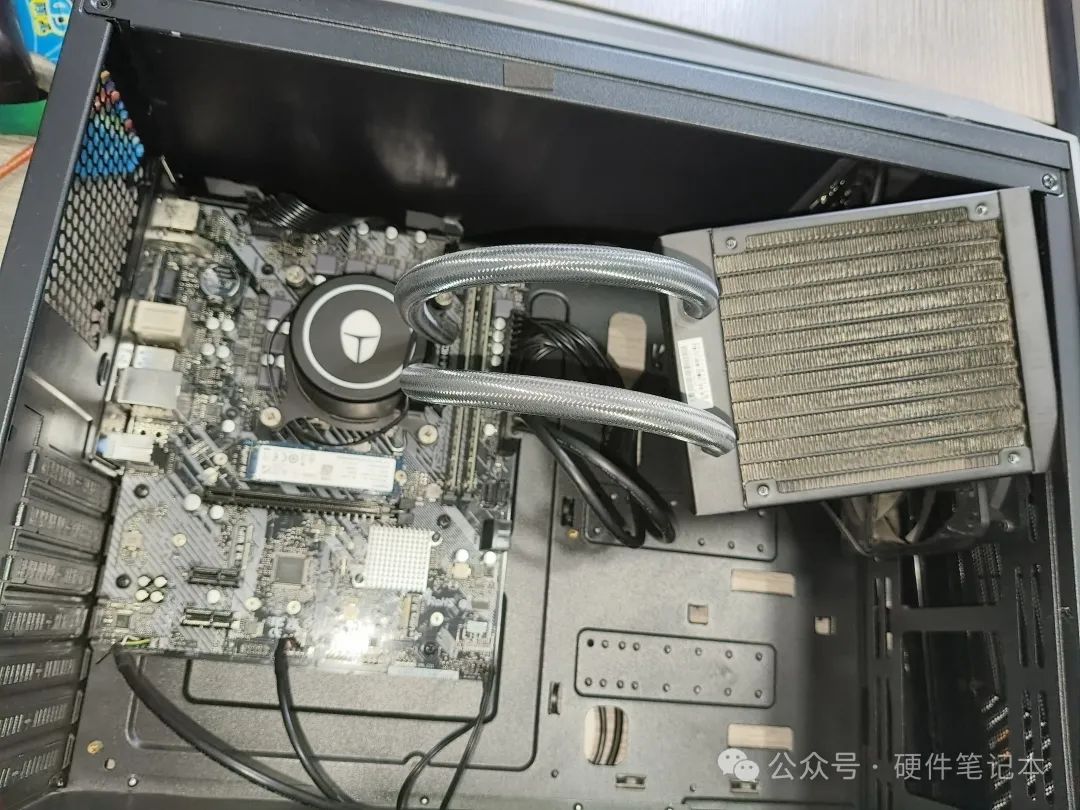

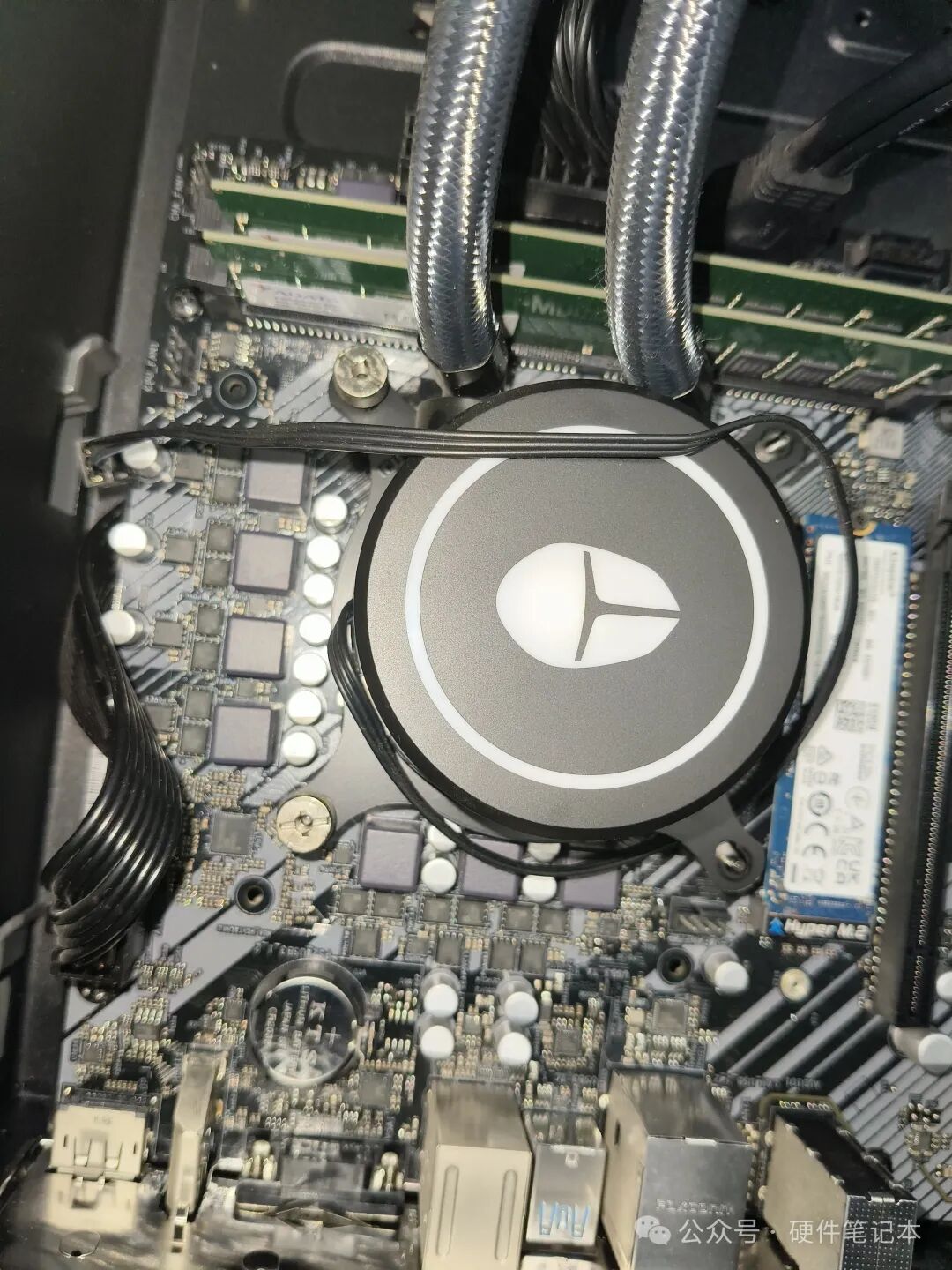

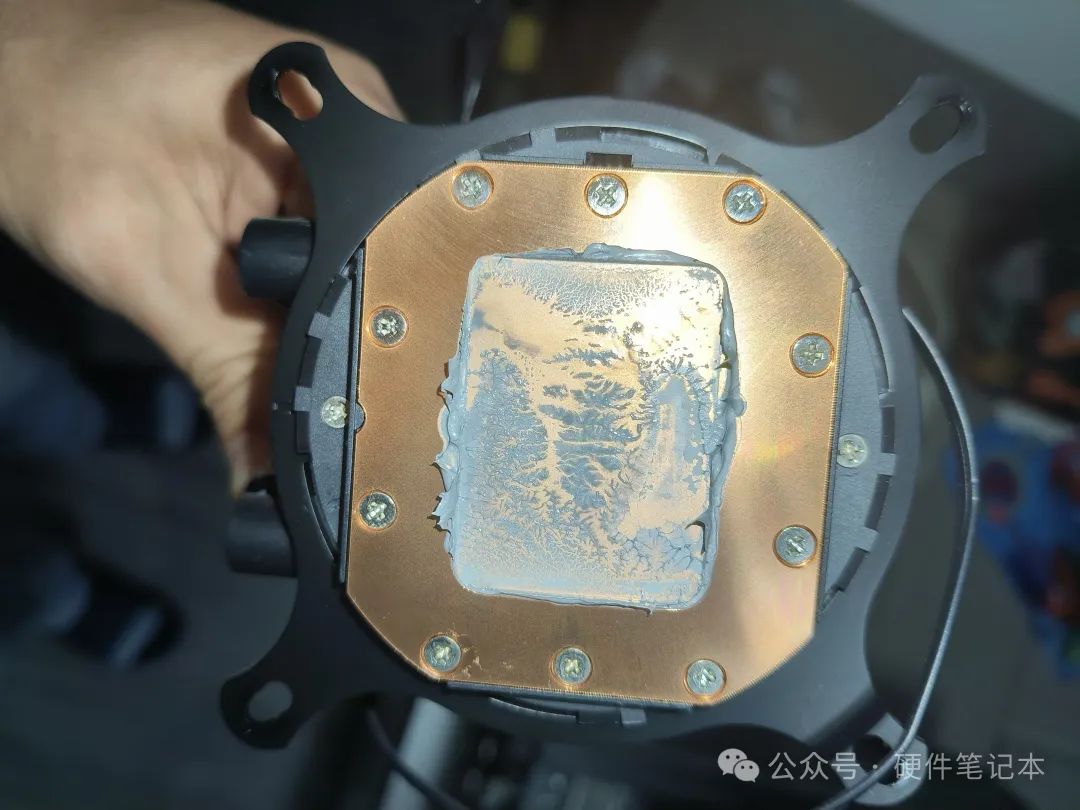

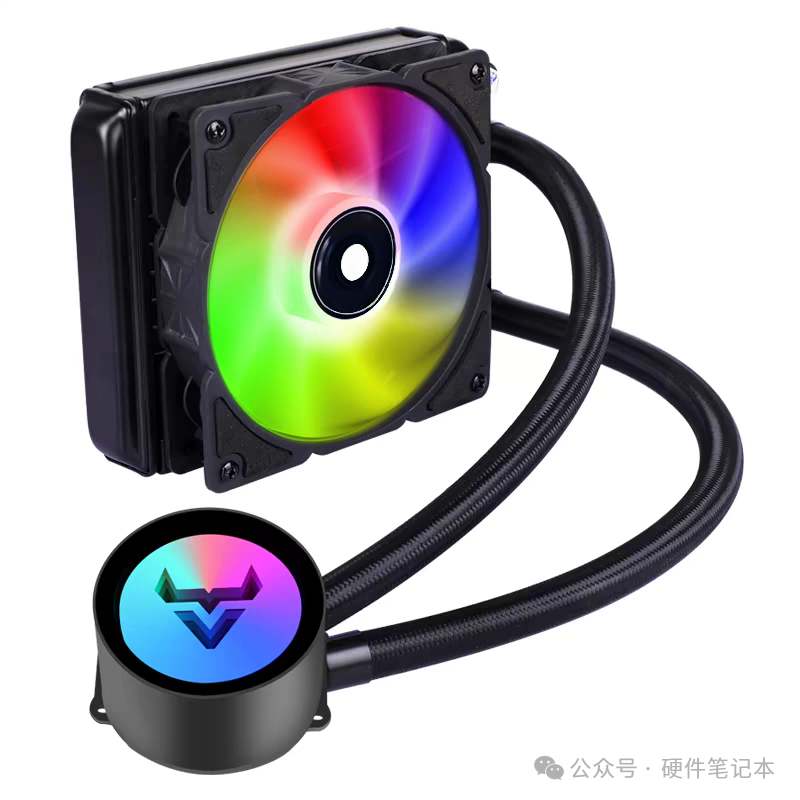

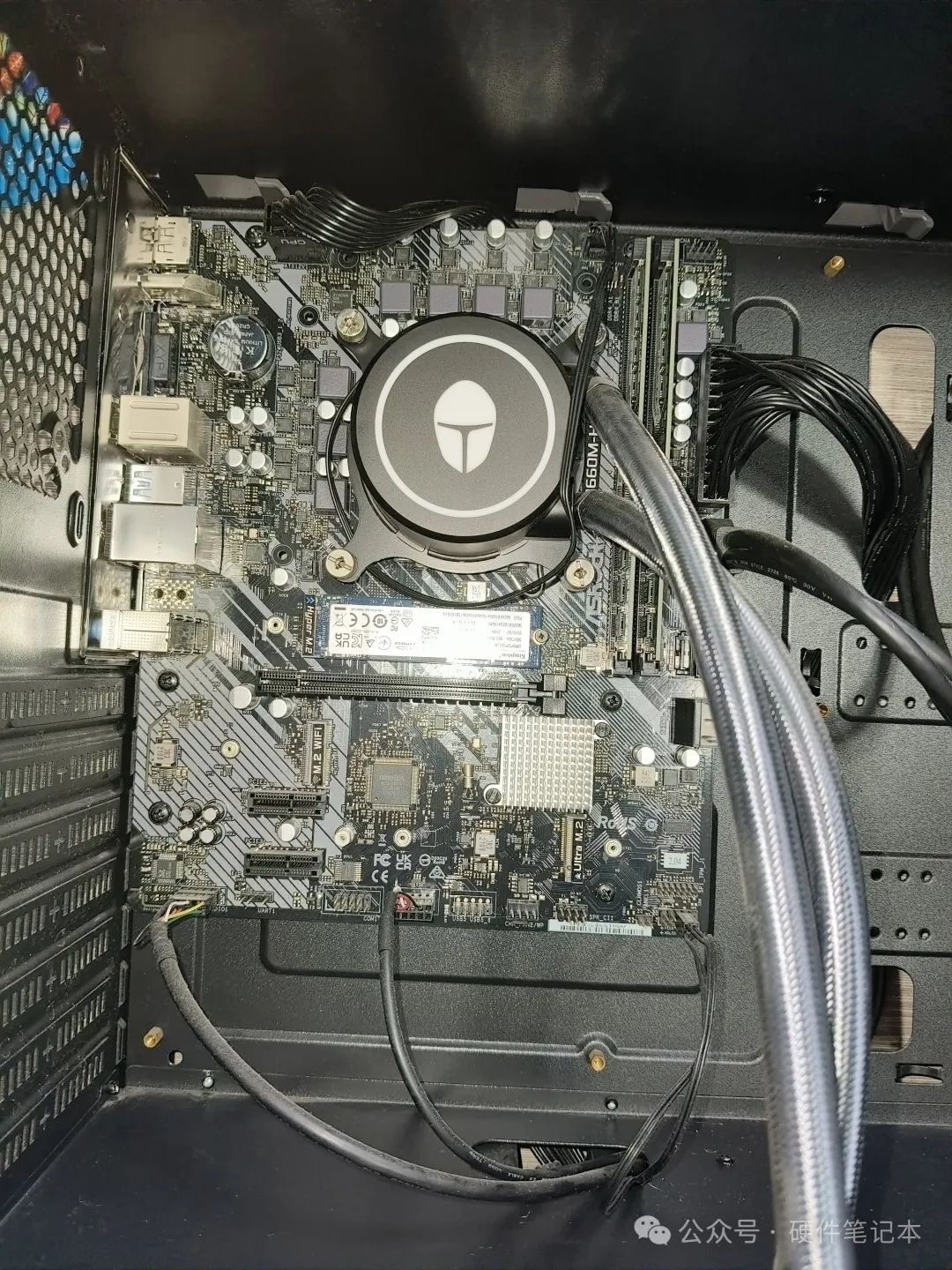

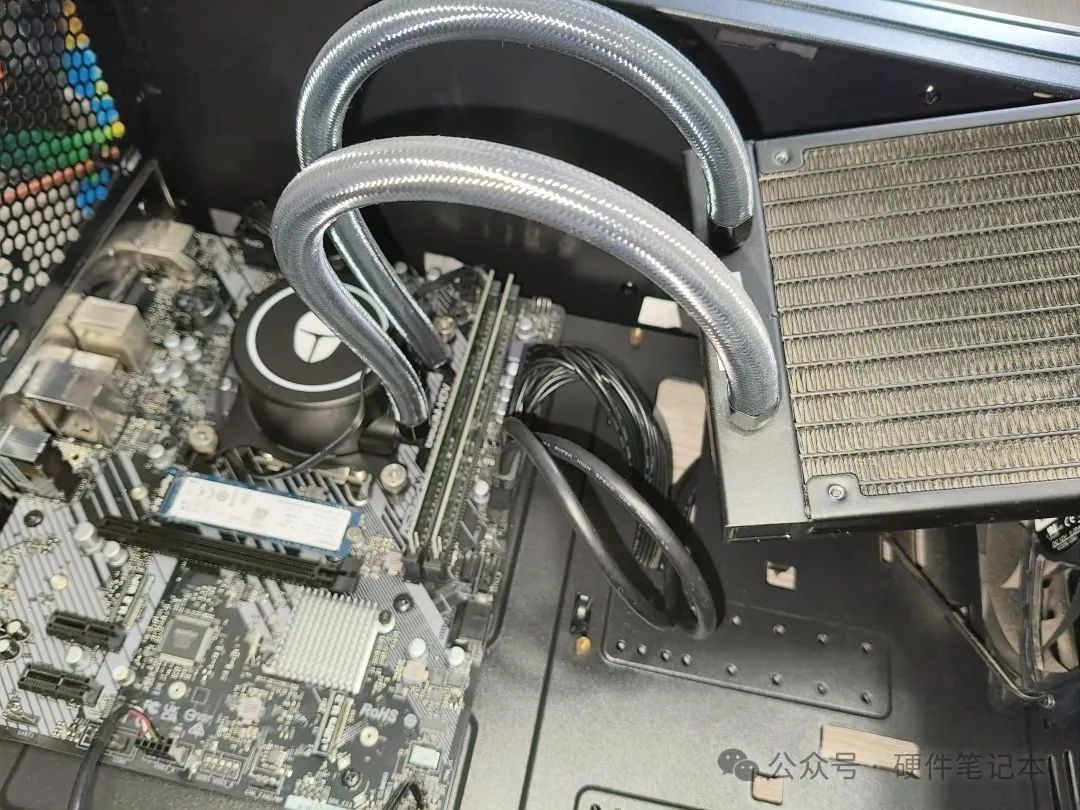

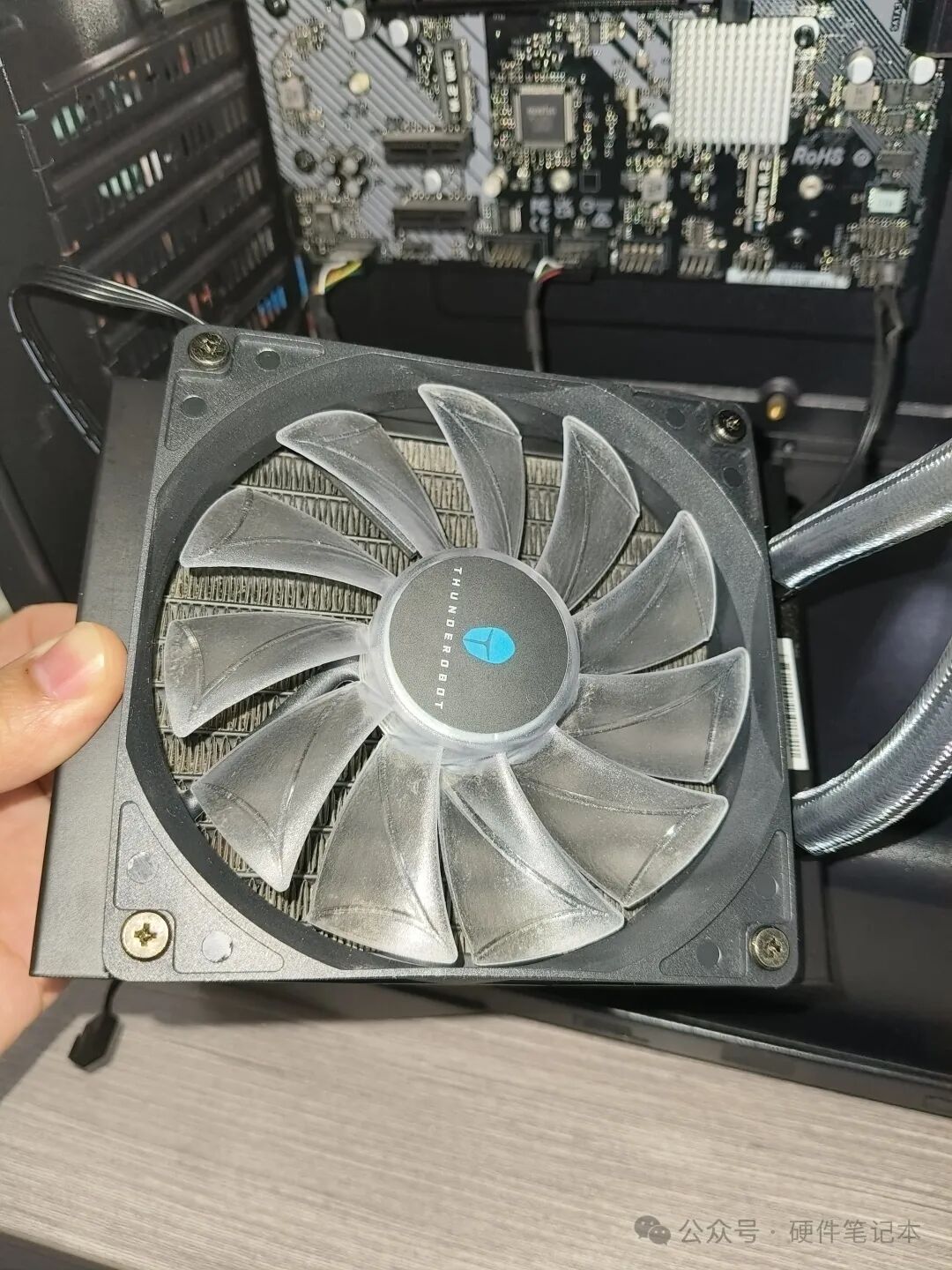

本篇文章仅用于记录生活中的一点小插曲。家里的台式电脑出了点问题,开机几分钟浏览个网页就卡的不行,问题定位在CPU的散热上,用软件测试分分钟干到100度。拆机通过排查后,发现是水冷散热器坏了,可外观一点看不出来有啥问题。

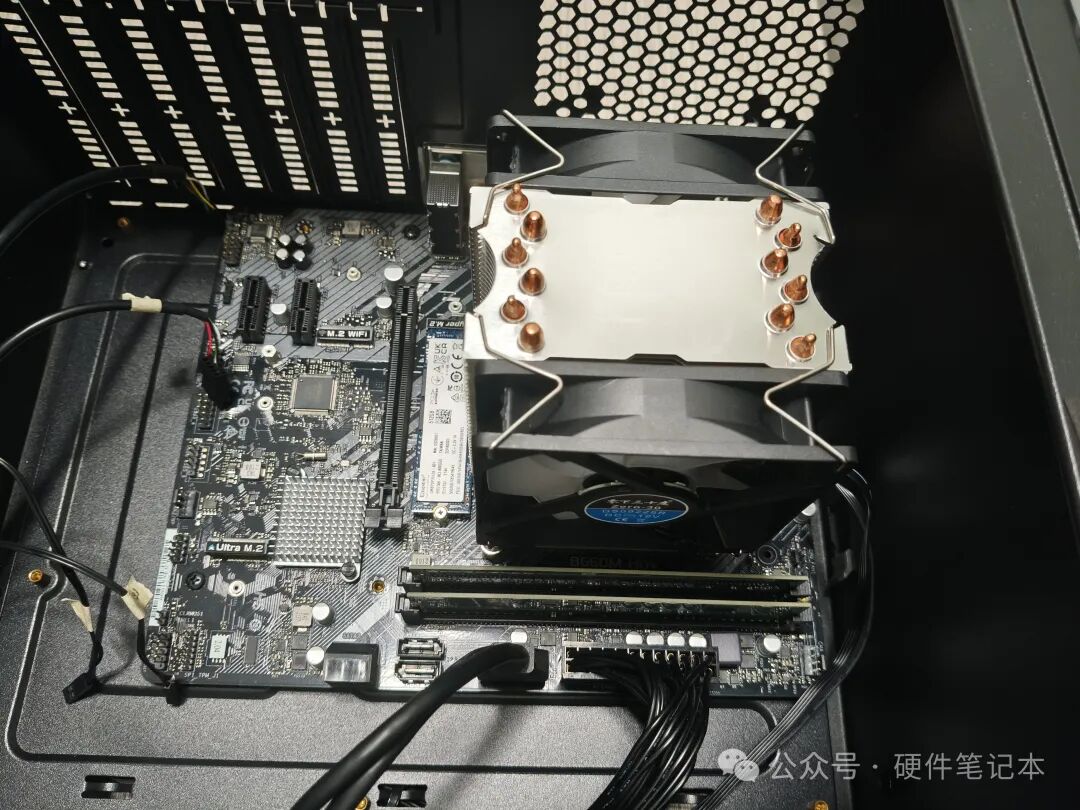

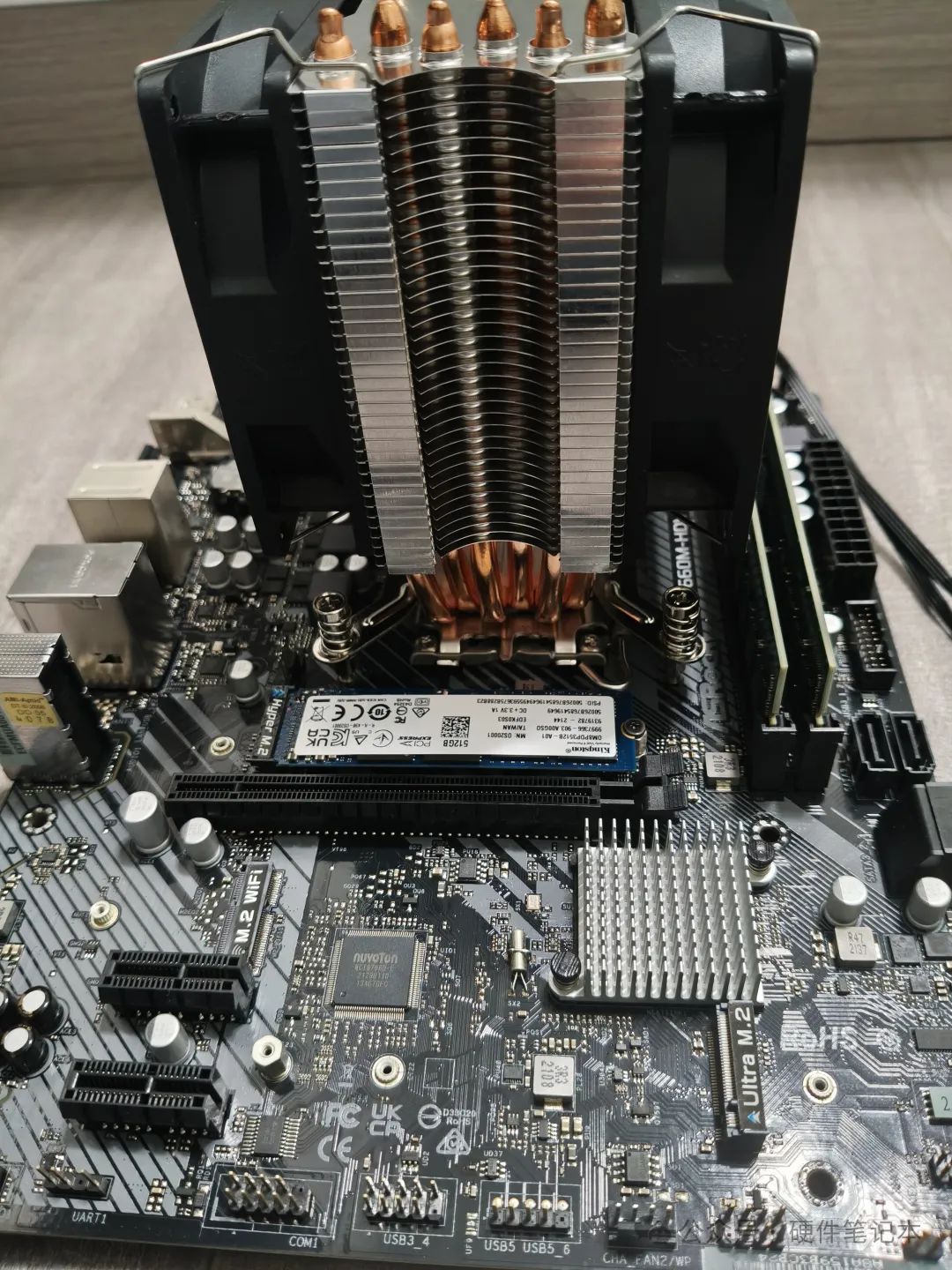

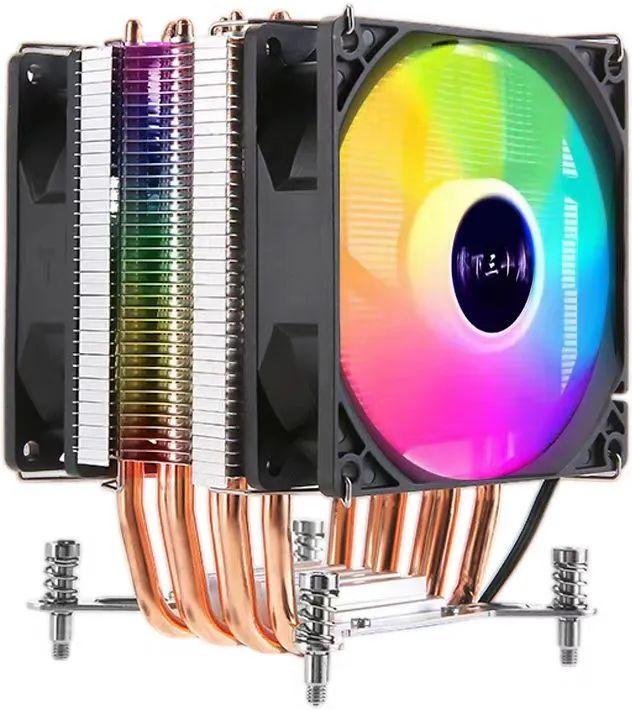

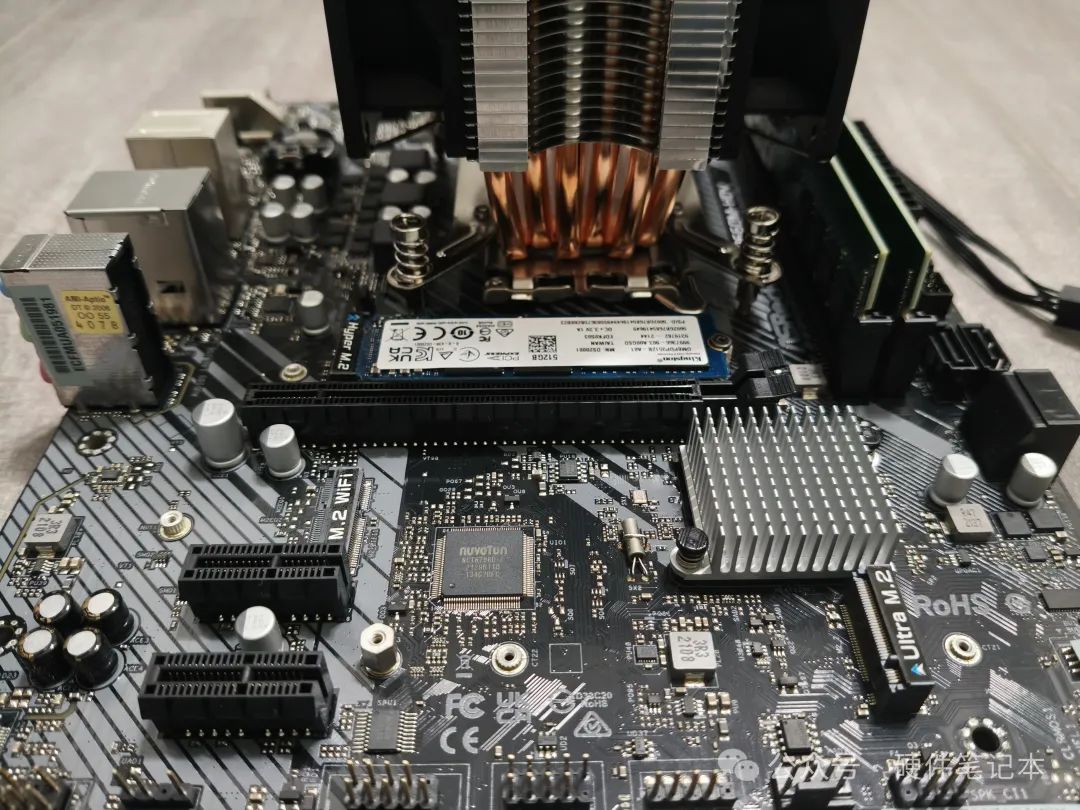

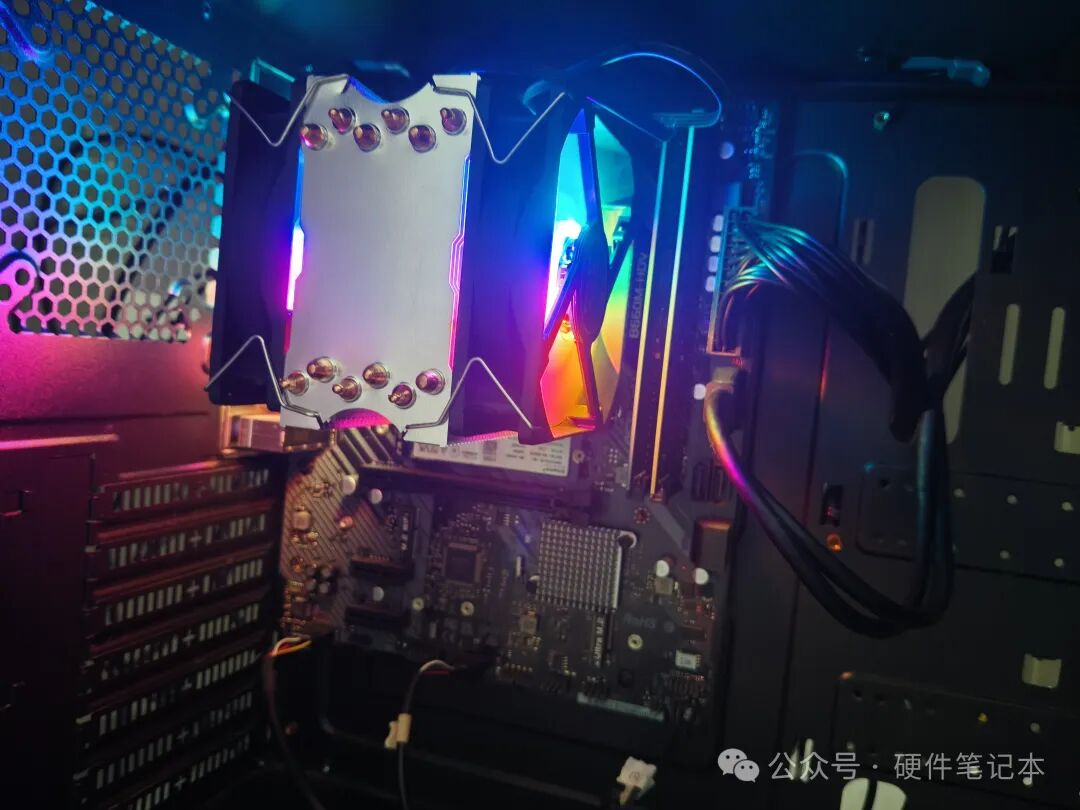

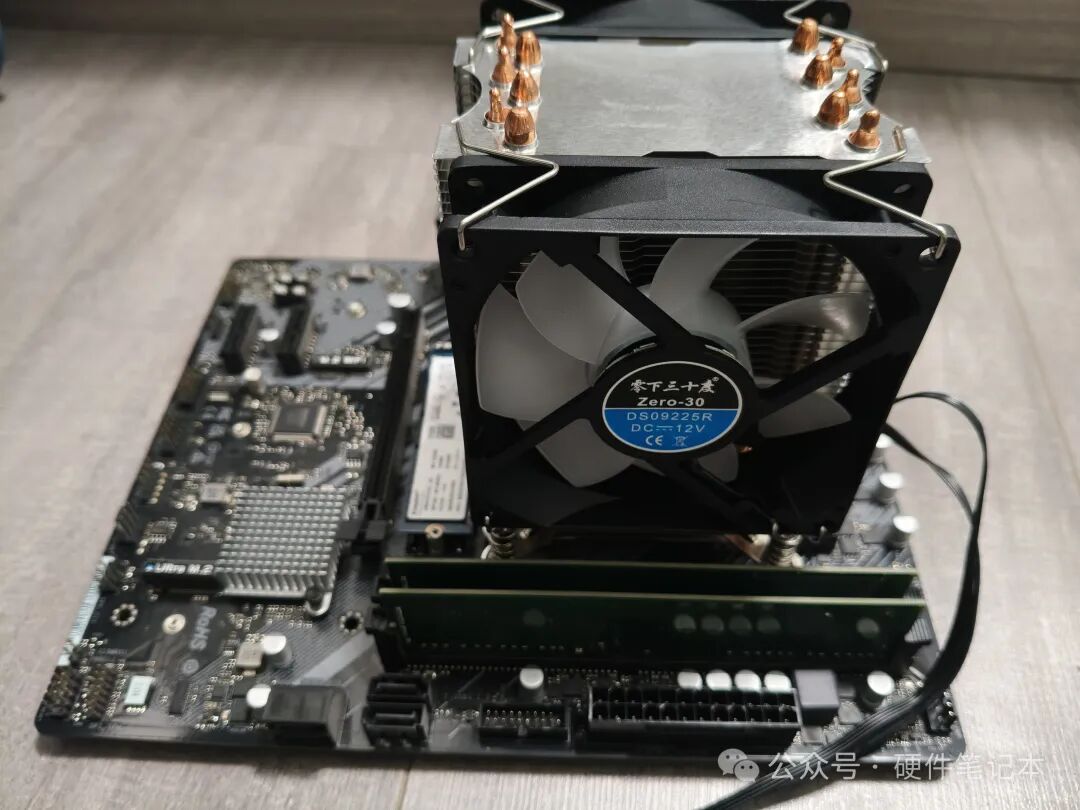

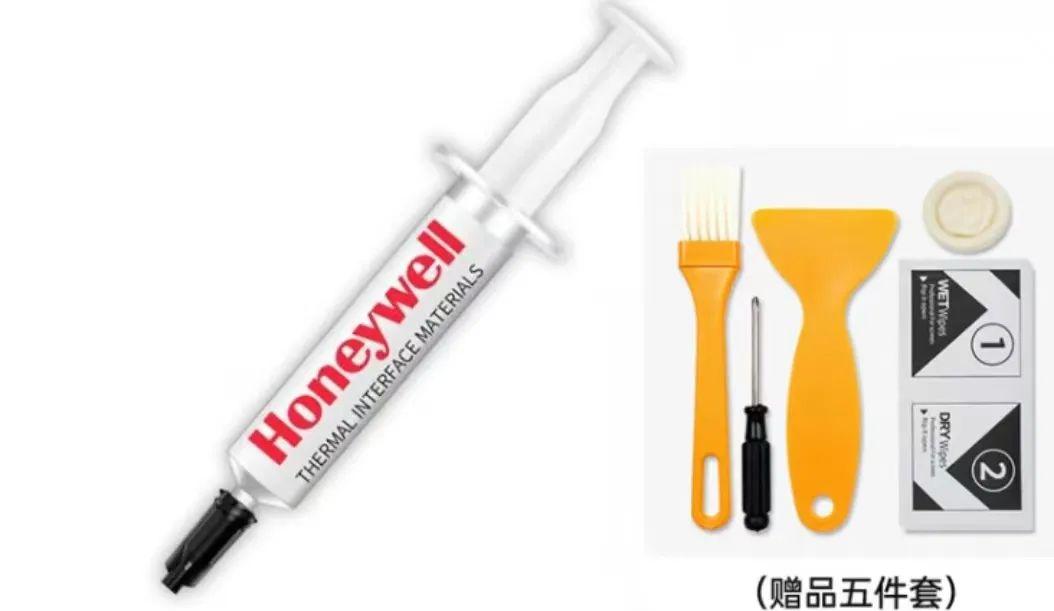

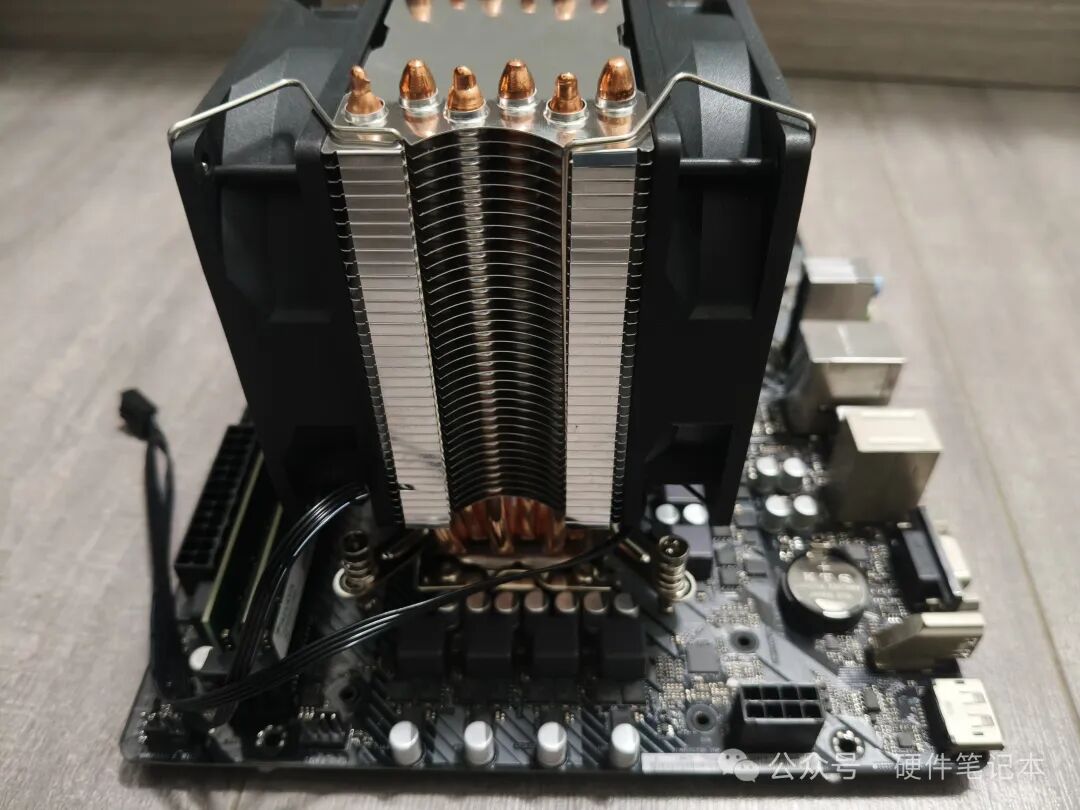

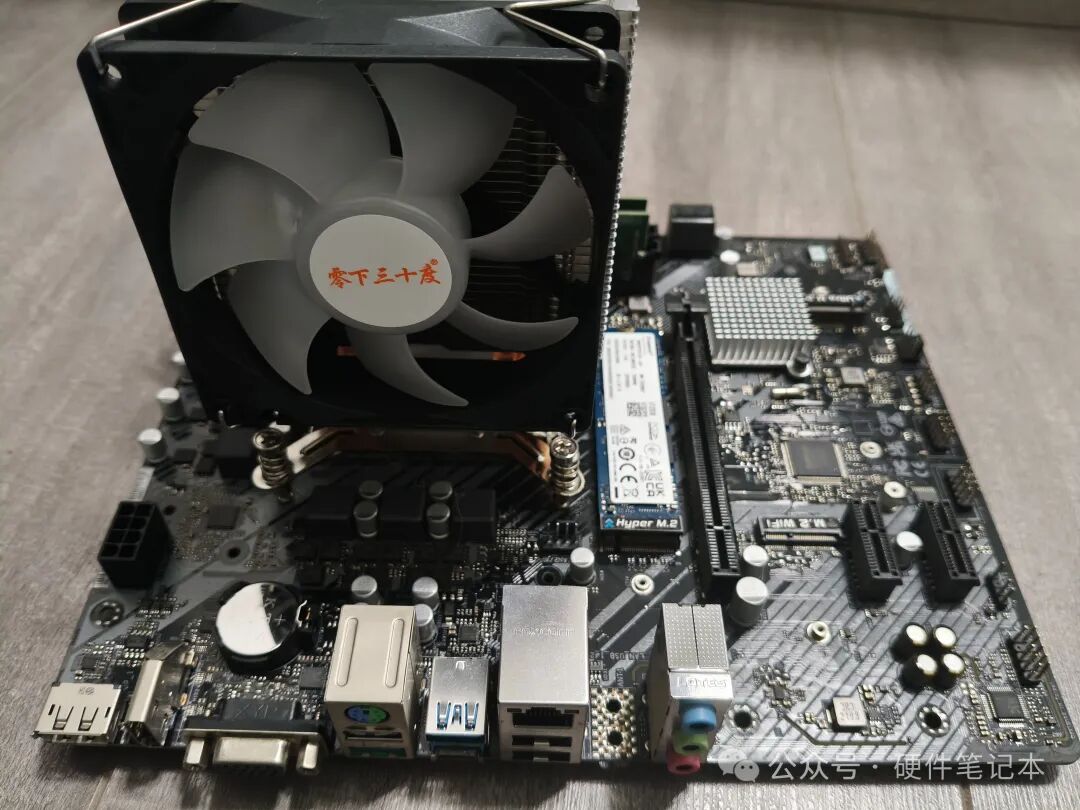

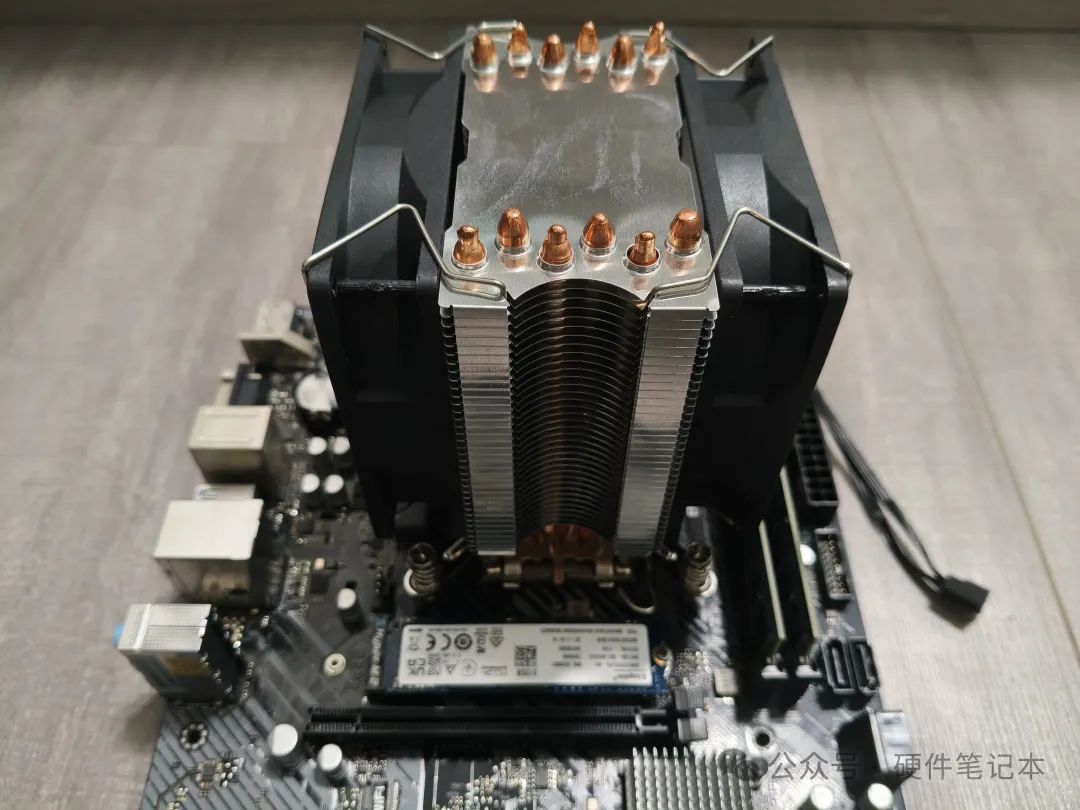

CPU型号是Intel Core i5 12400 (Alder Lake-S),其实用风冷完全满足需求,然后我就几十块钱买了个风冷散热器,再几十块钱买了个比较好的散热硅脂,合计差不多100块左右,人工费也省了。


花了几天零零碎碎的下班时间用来找问题+买料更换,终于把它弄好了。反正拆也拆了,就想着顺便多拍点照片,记录一下。


内行看门道,外行看热闹。图片可能没有专业相机拍的清晰好看,大家就简单瞧一瞧吧。

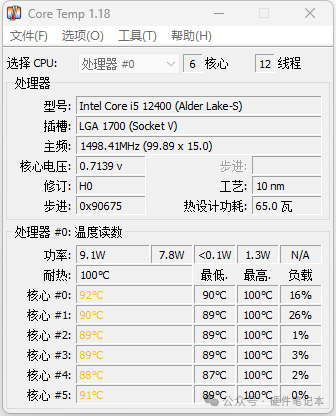

更改前,CPU几分钟温度飙升。

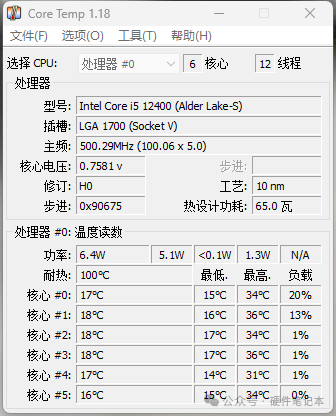

更改后,运行一个小时CPU都很正常。

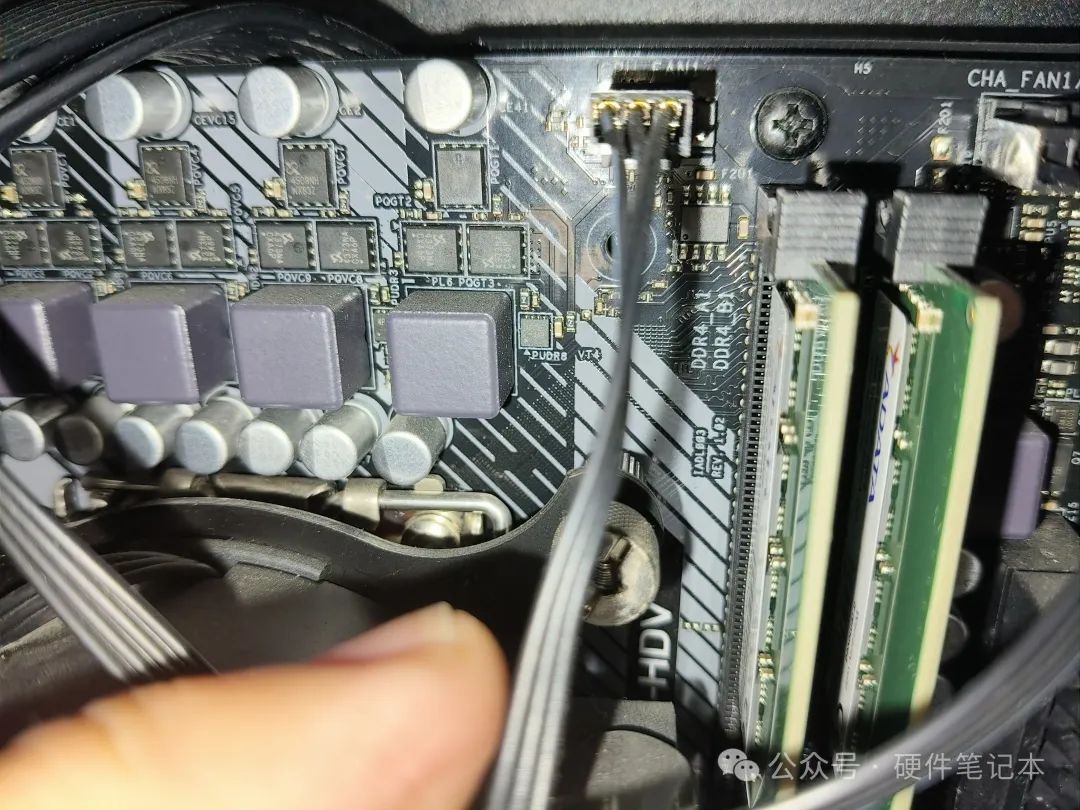

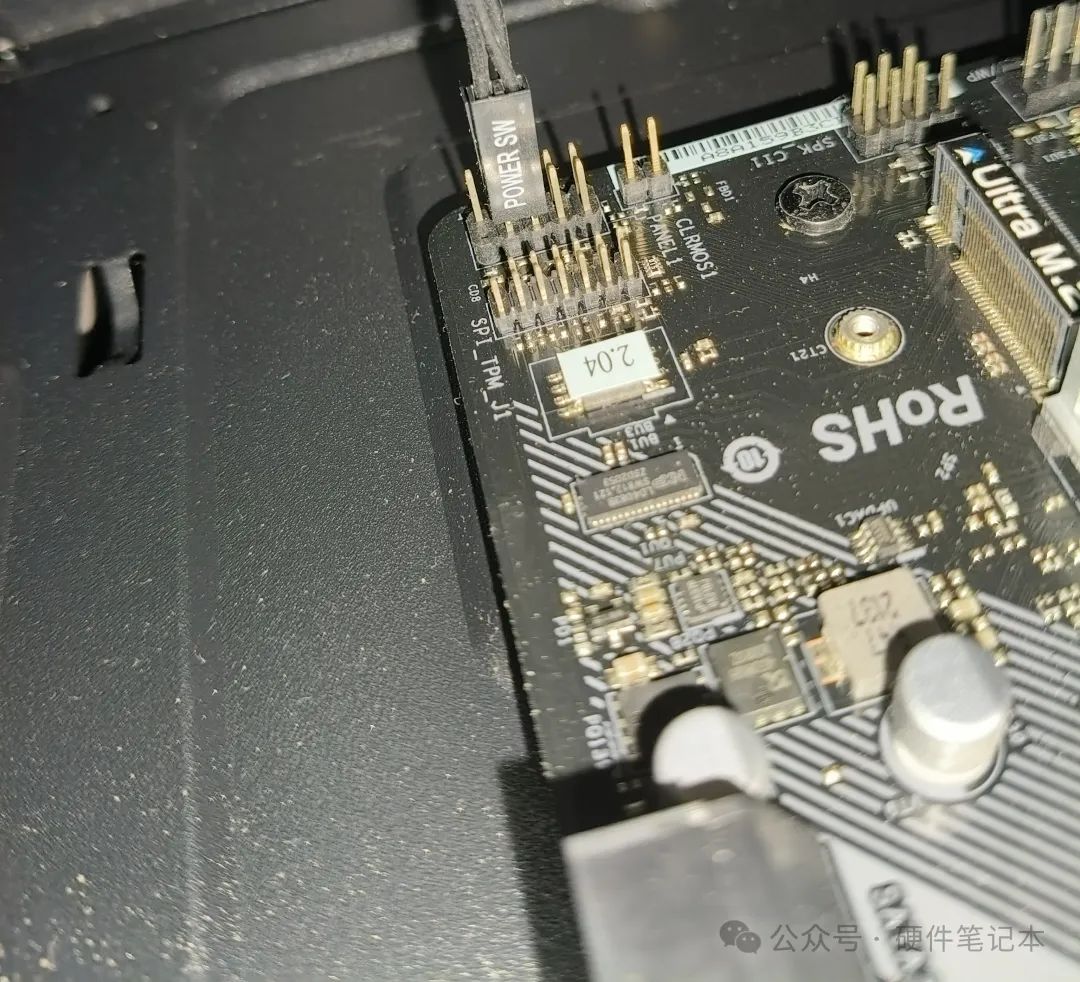

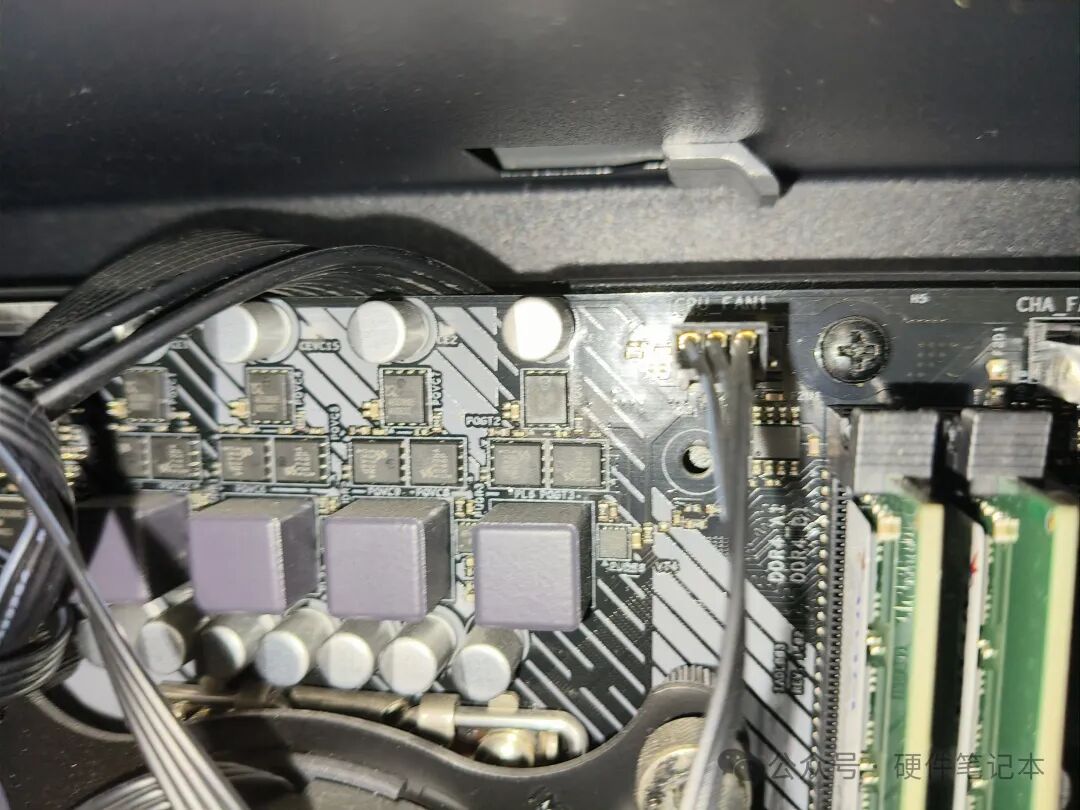

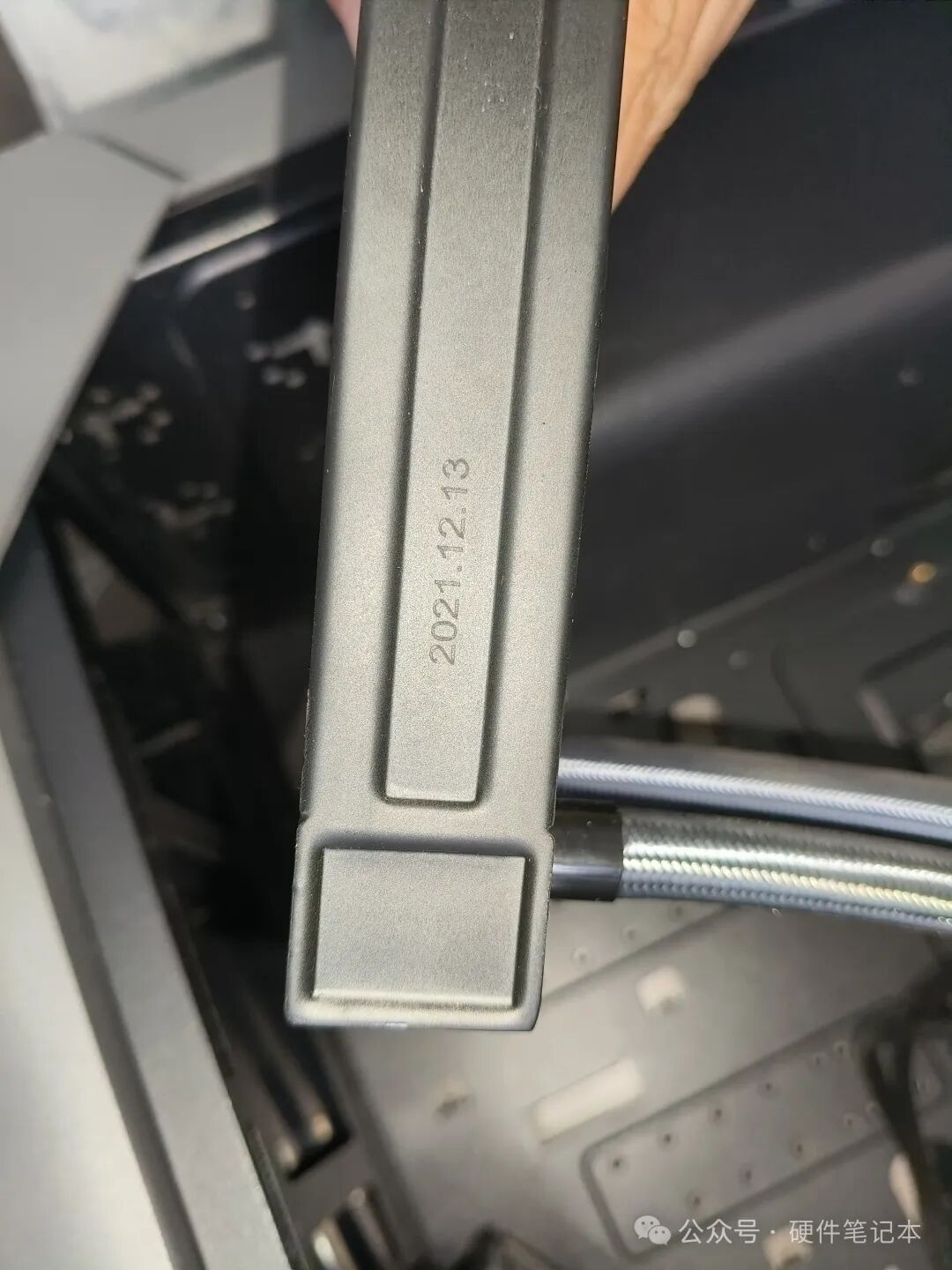

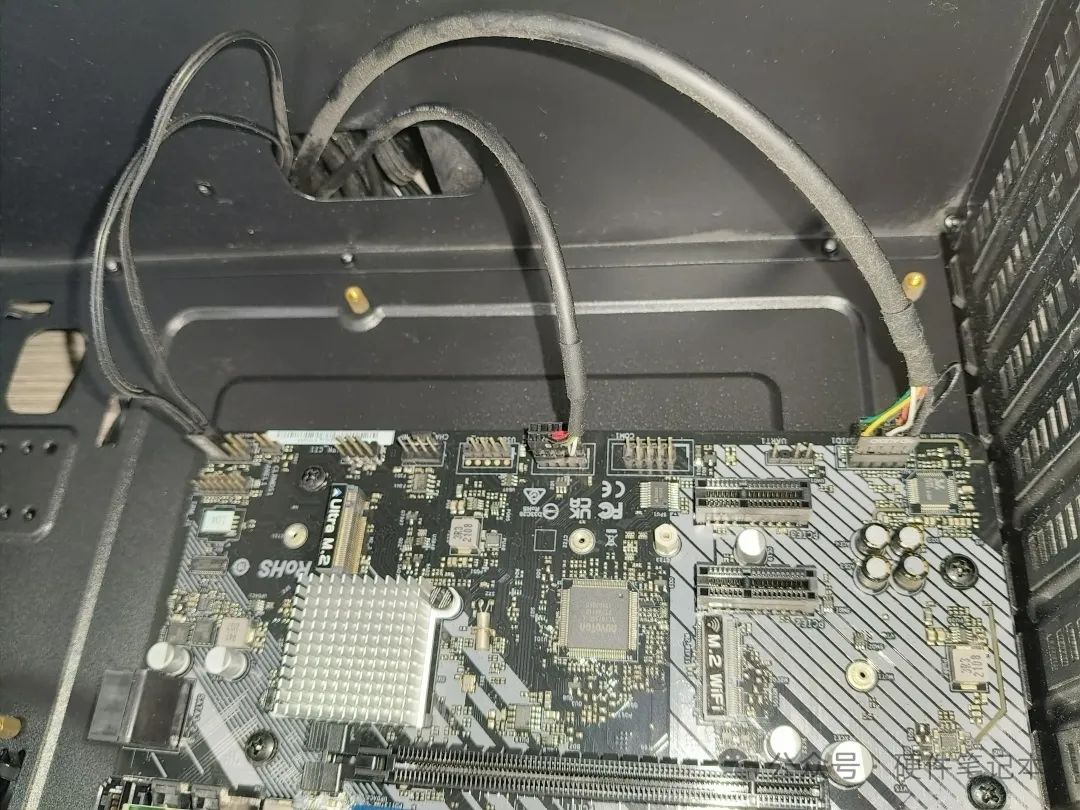

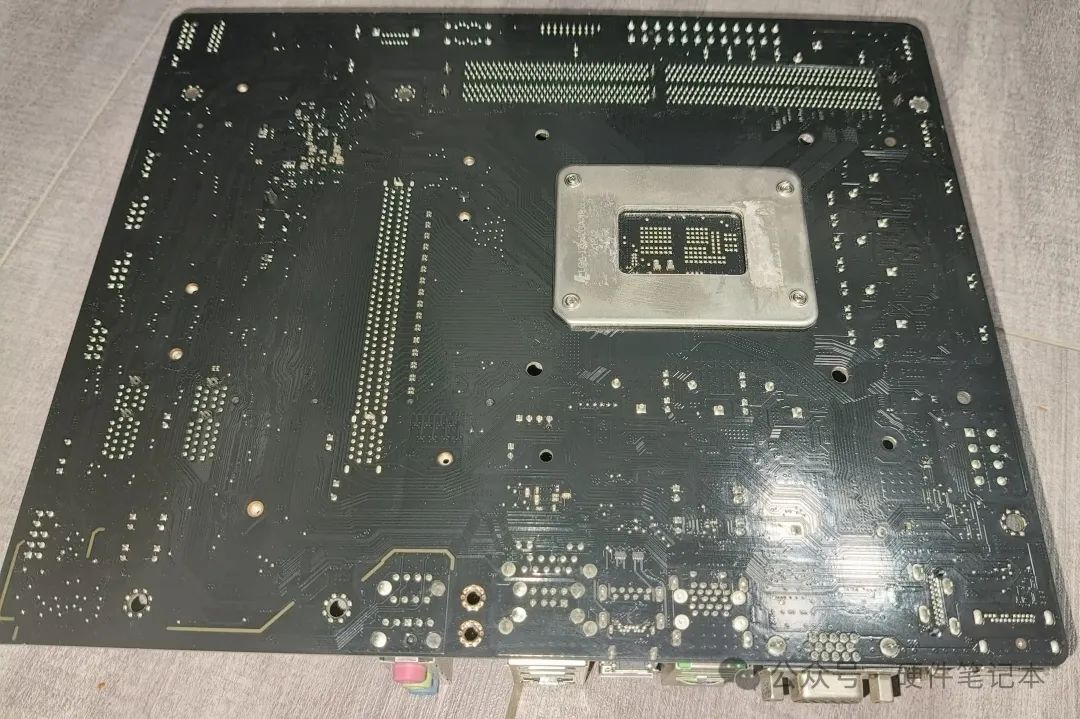

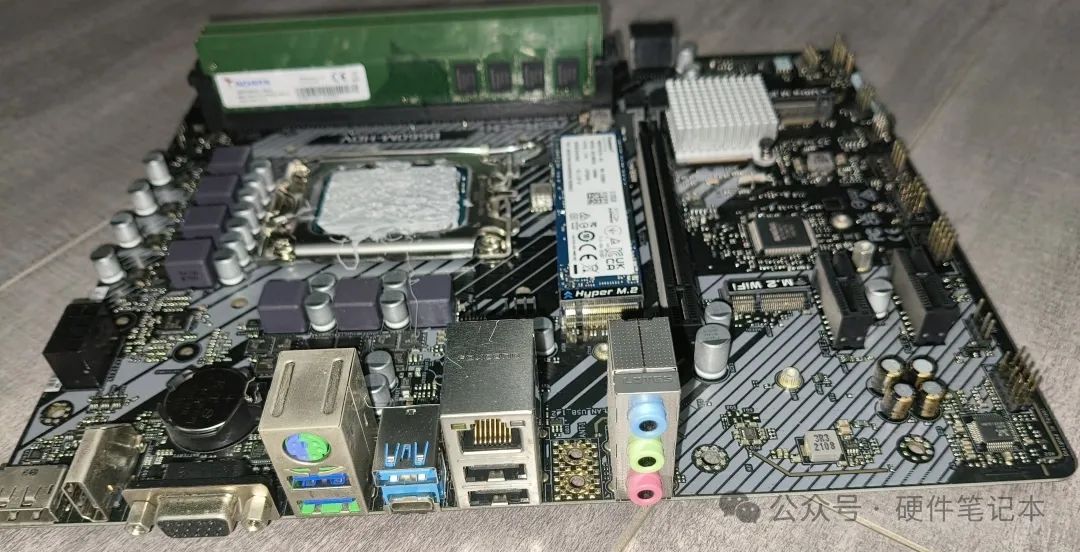

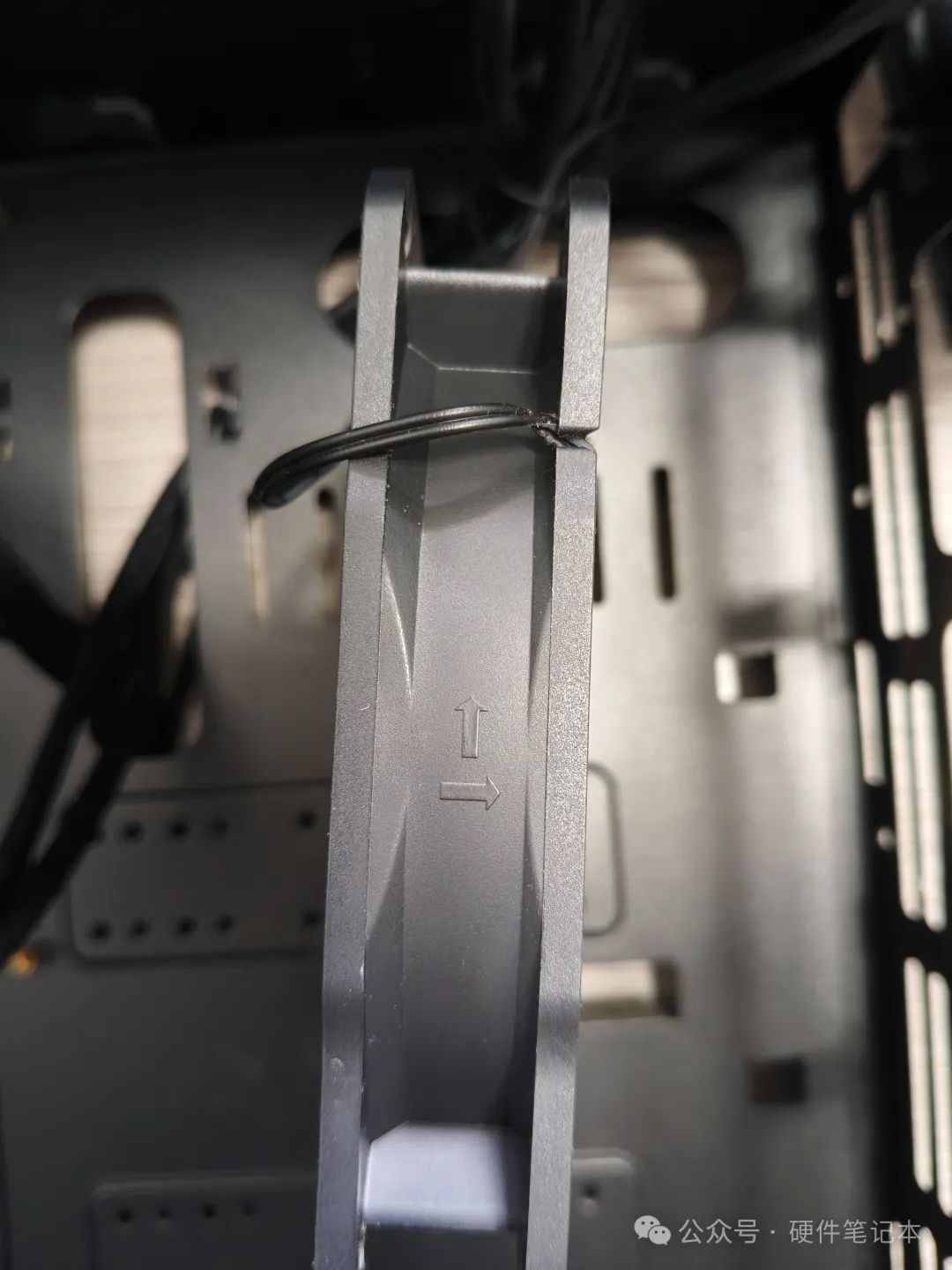

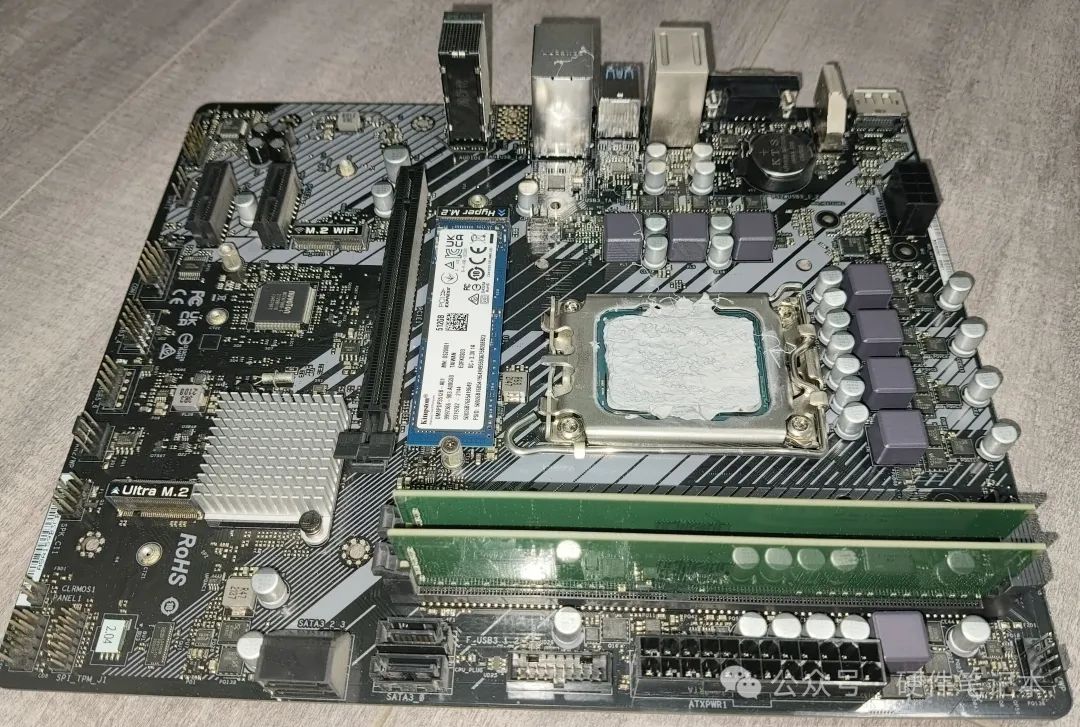

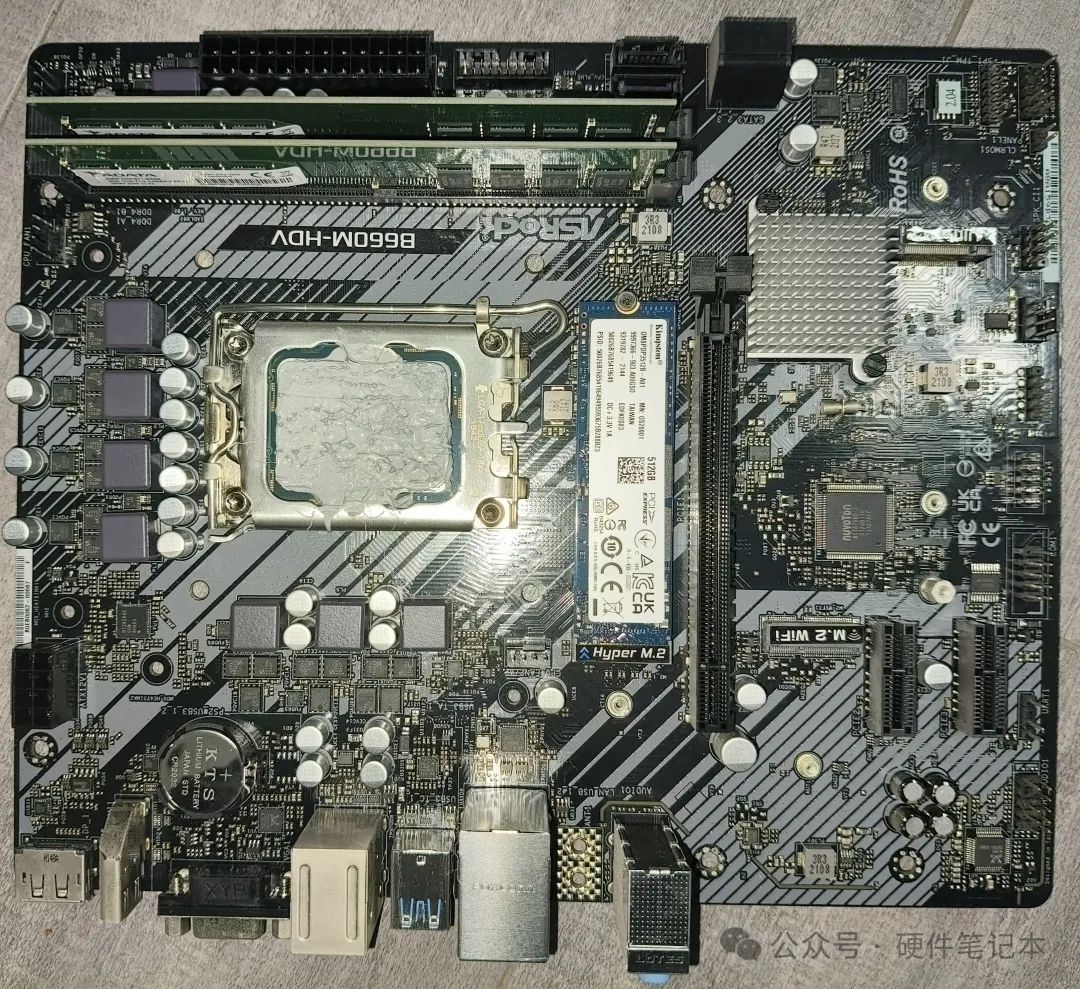

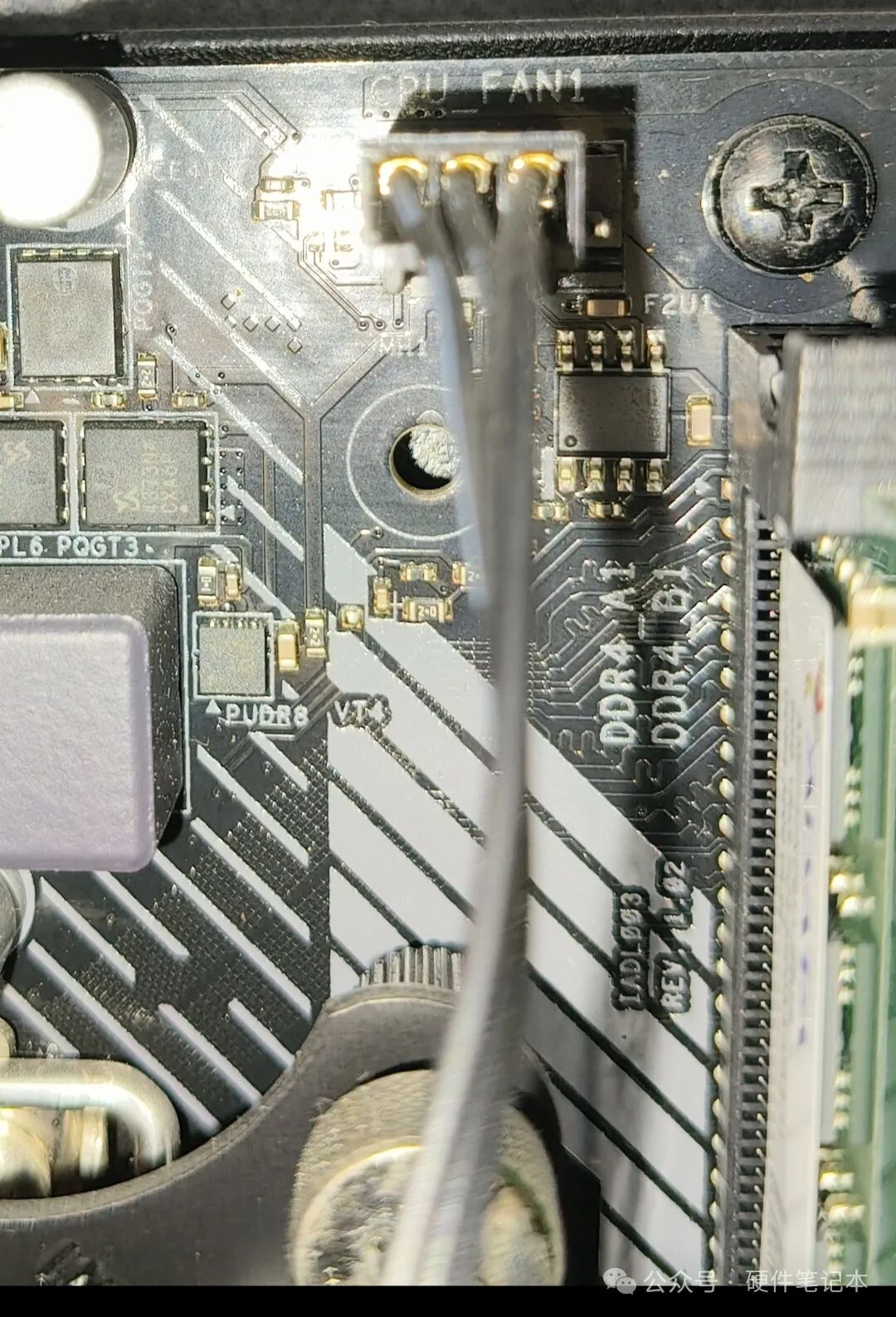

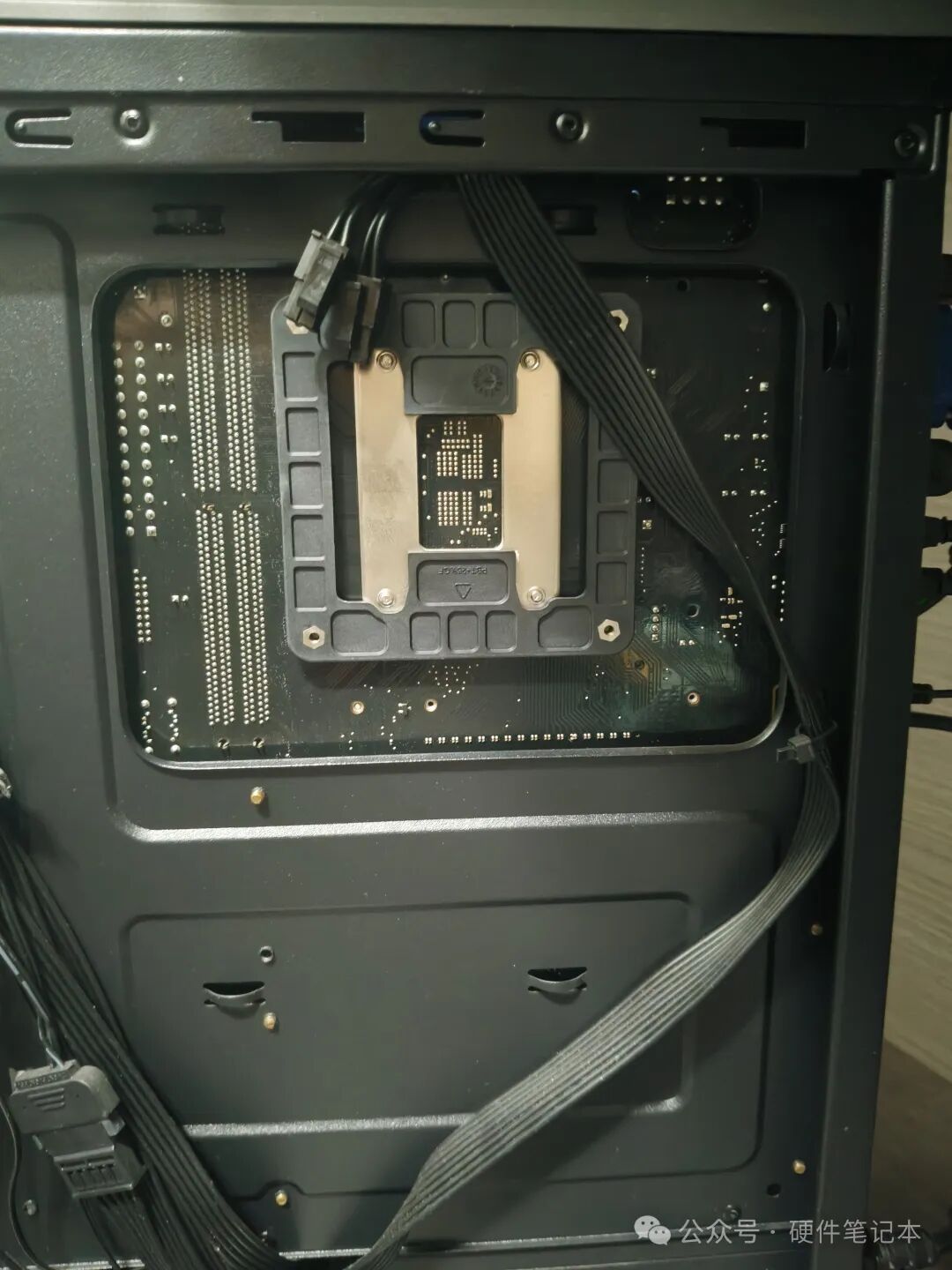

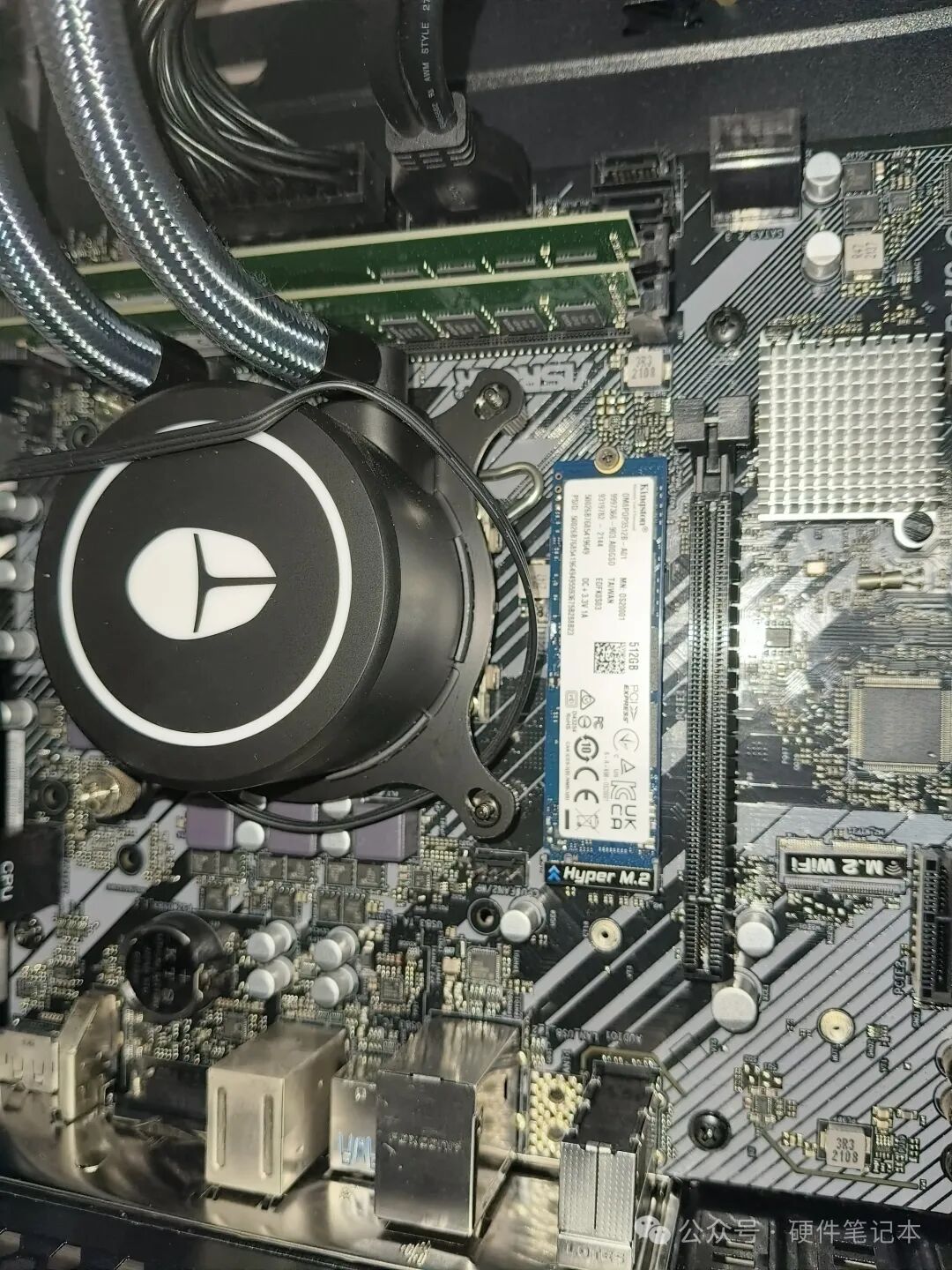

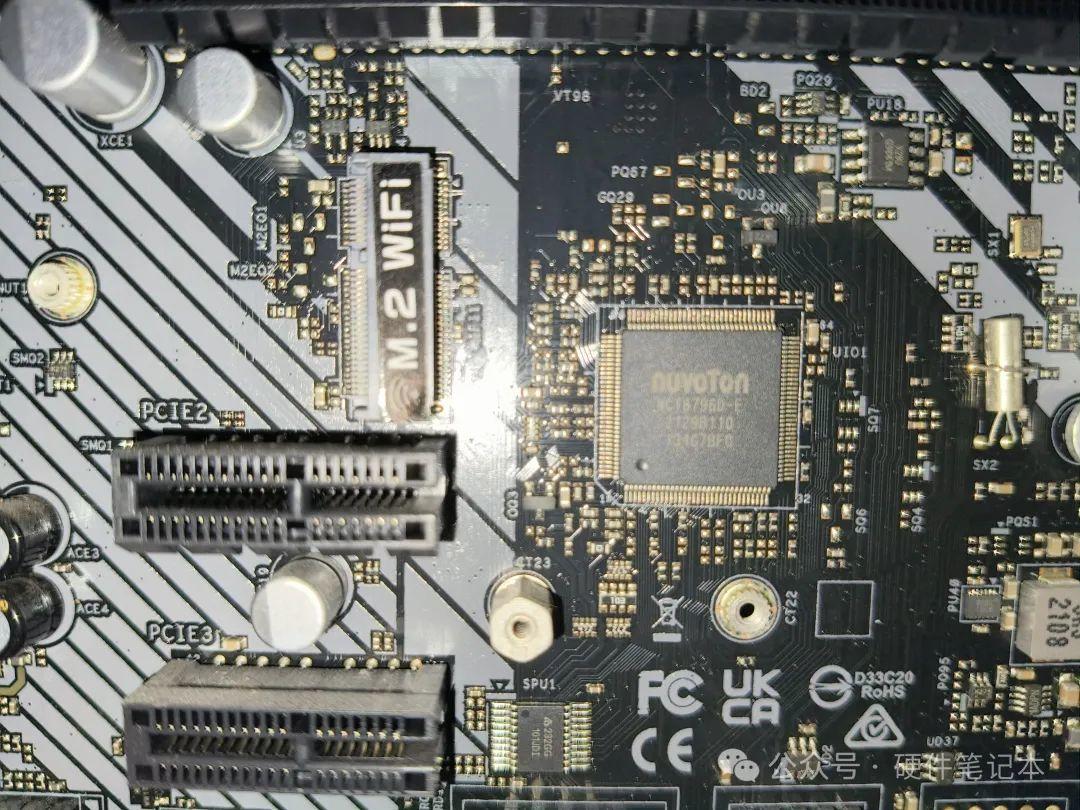

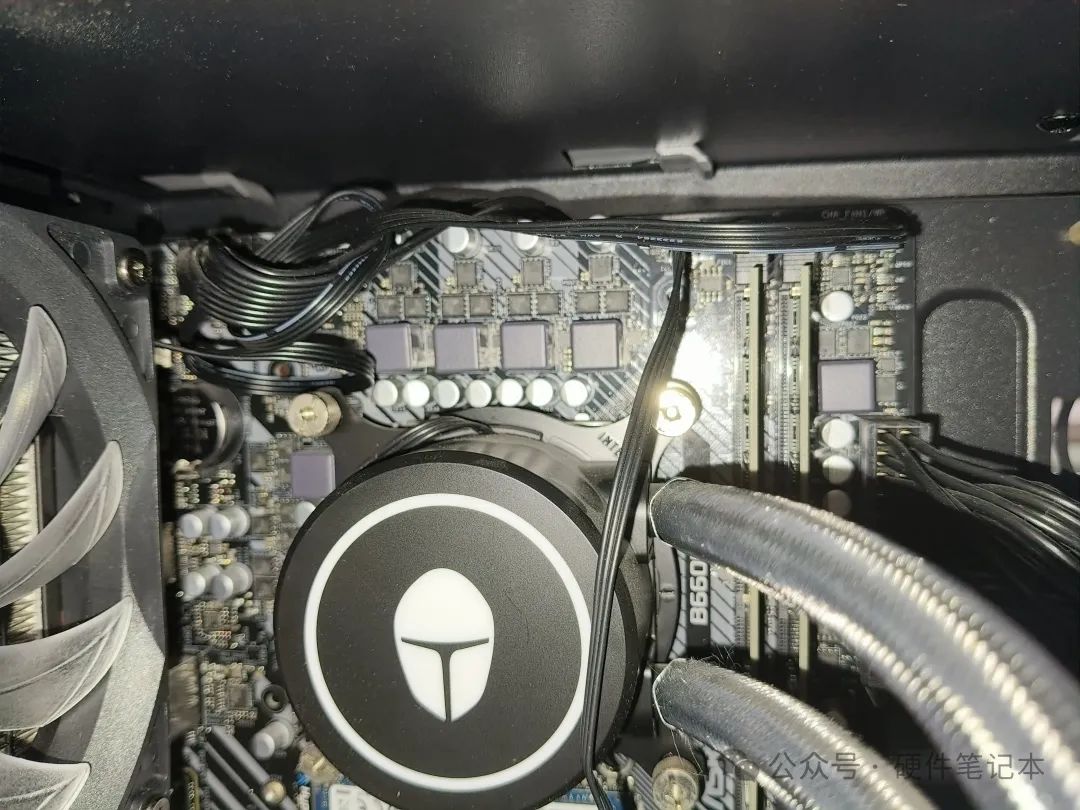

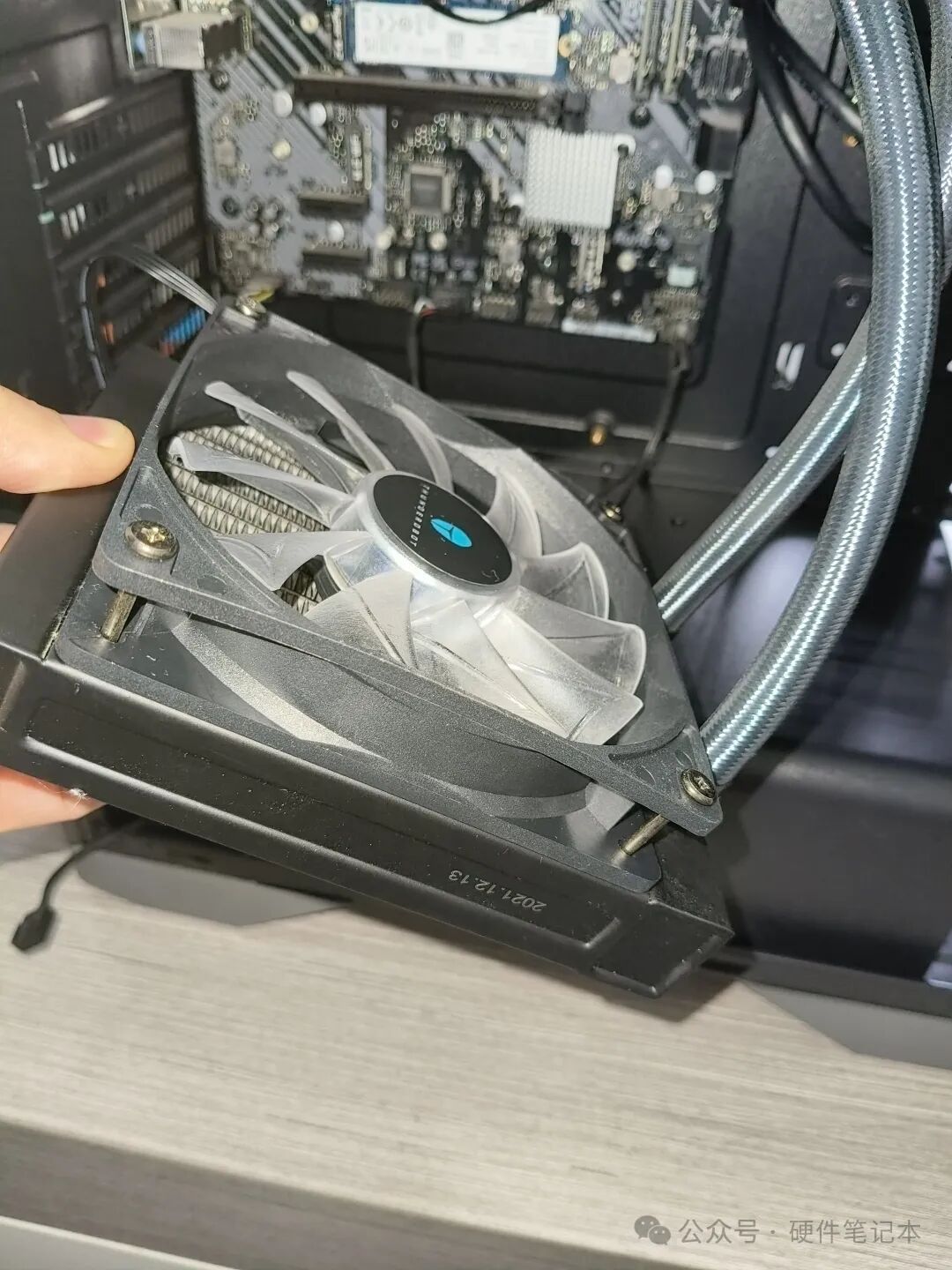

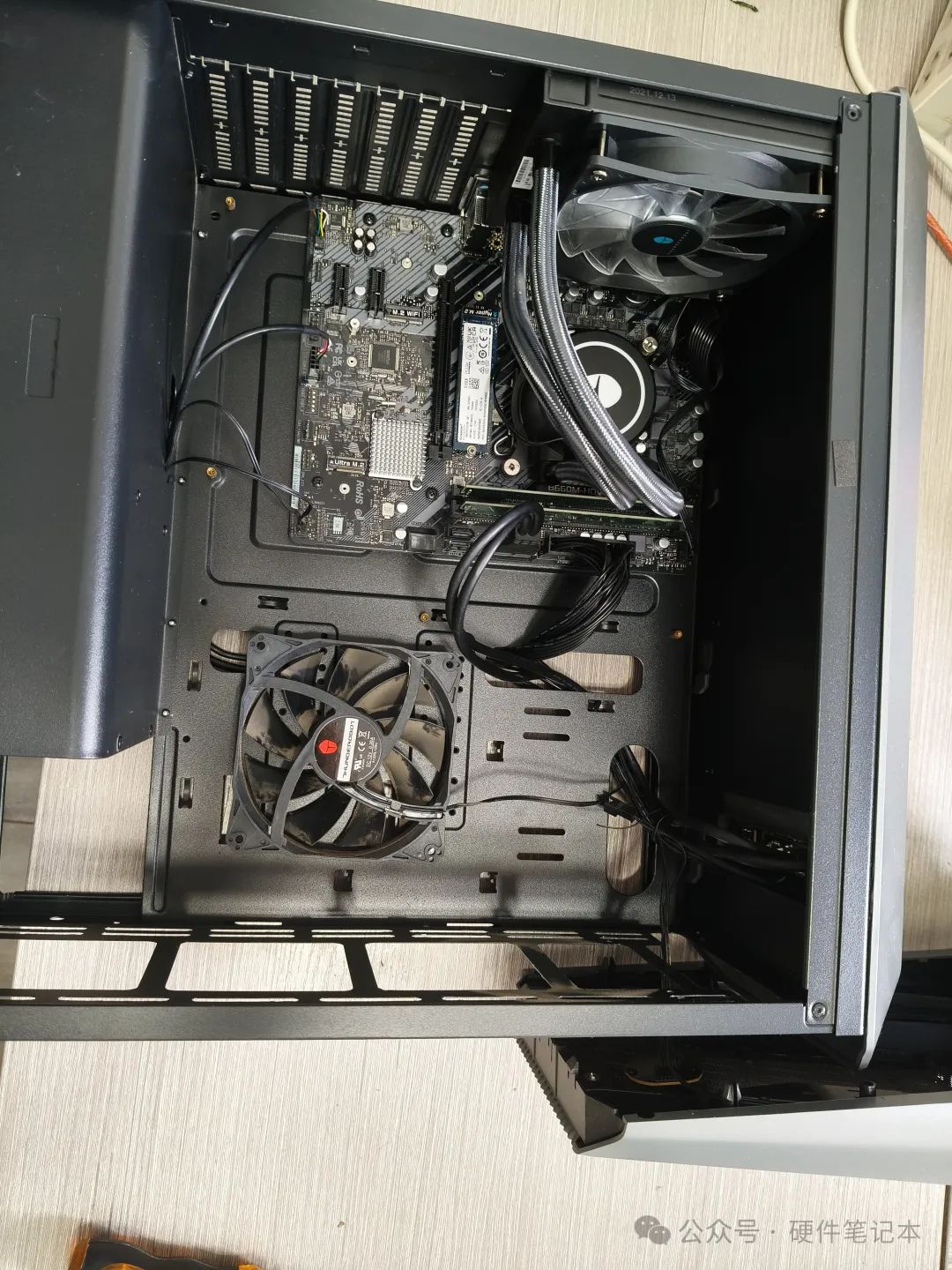

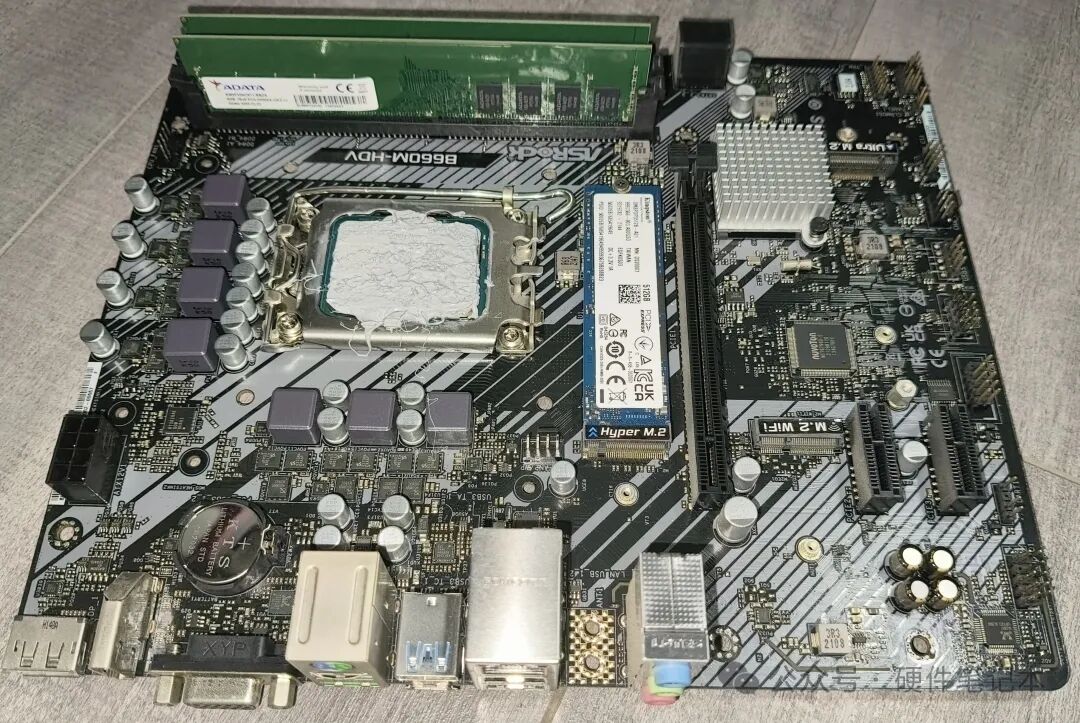

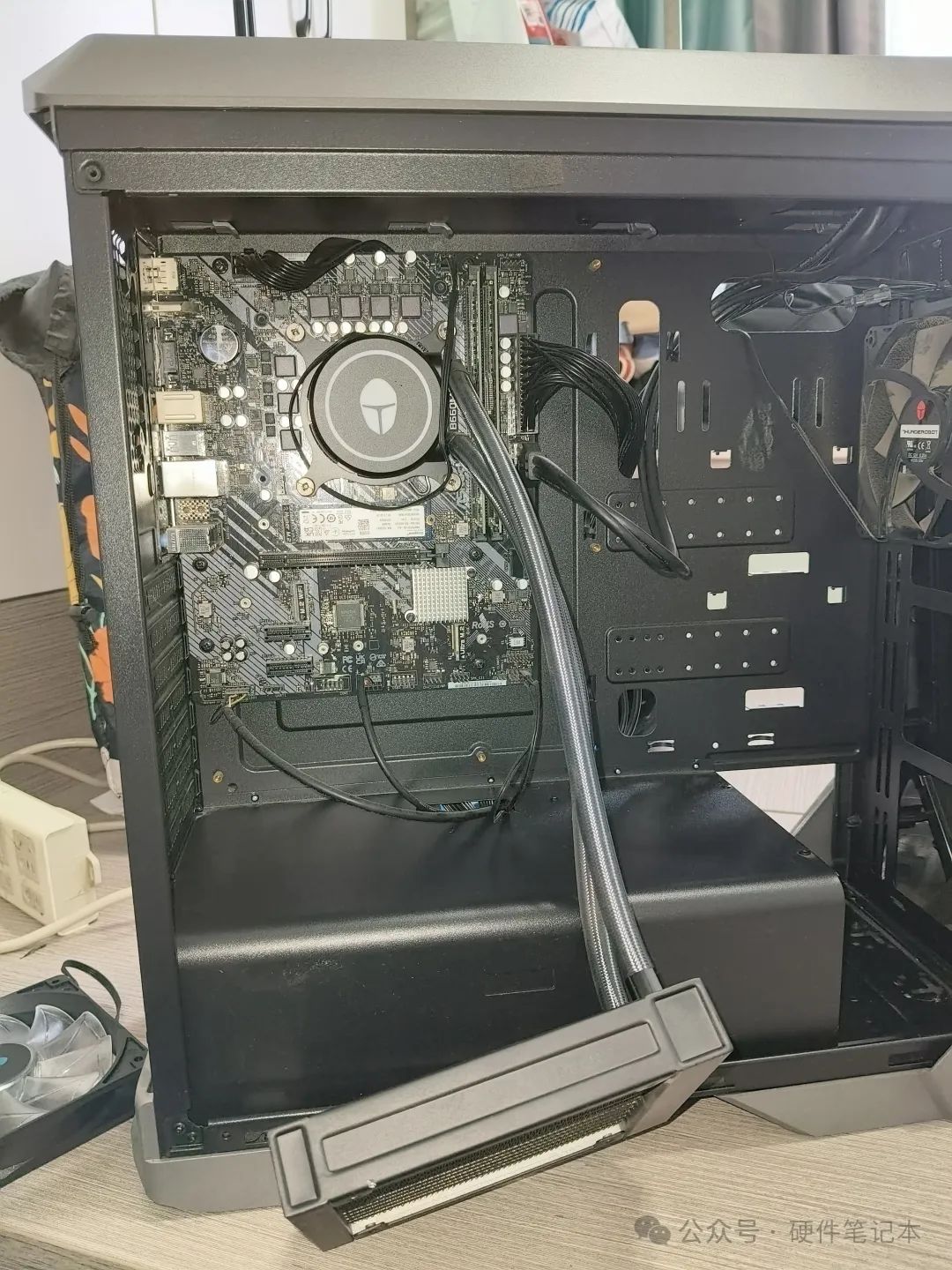

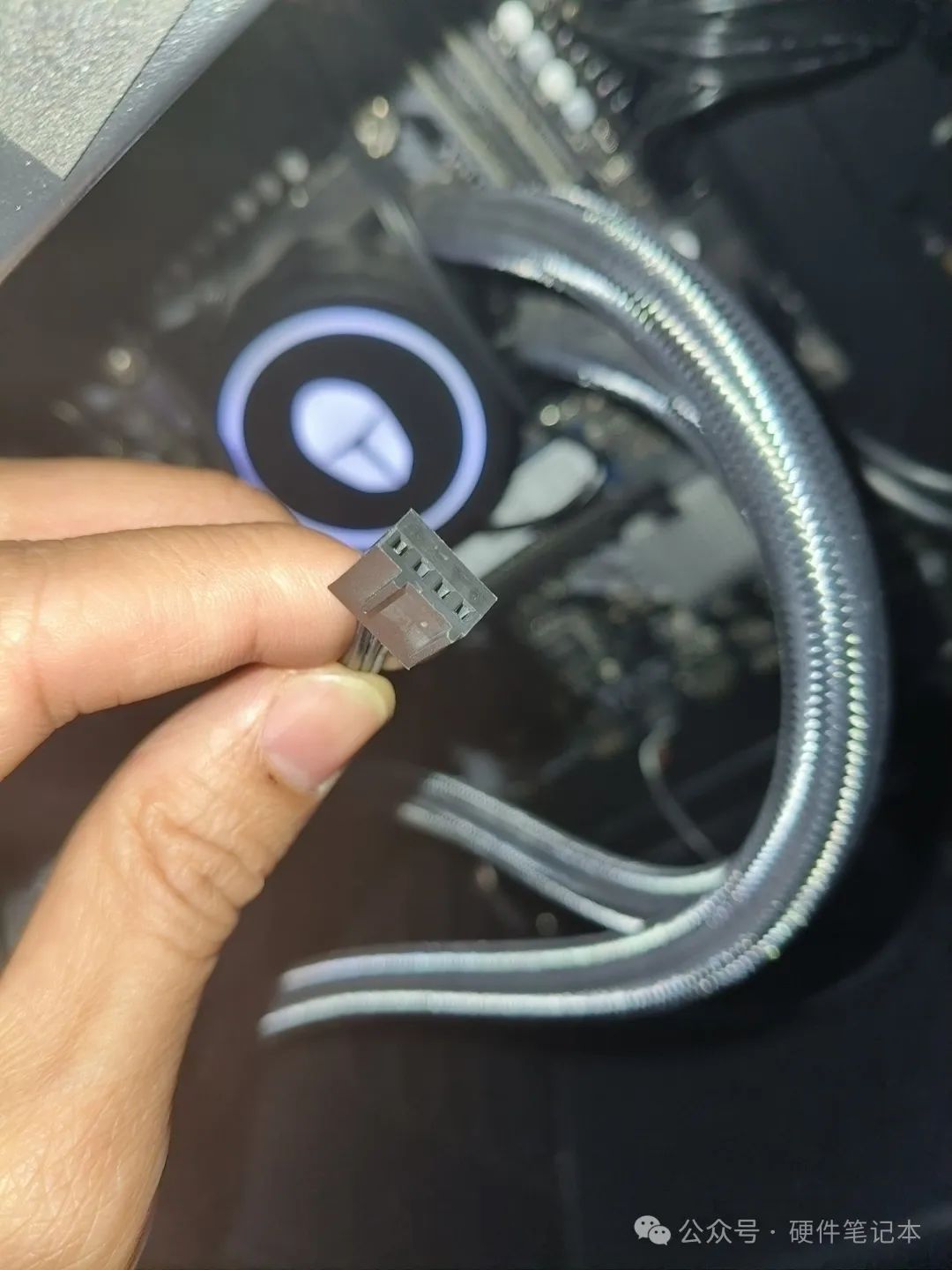

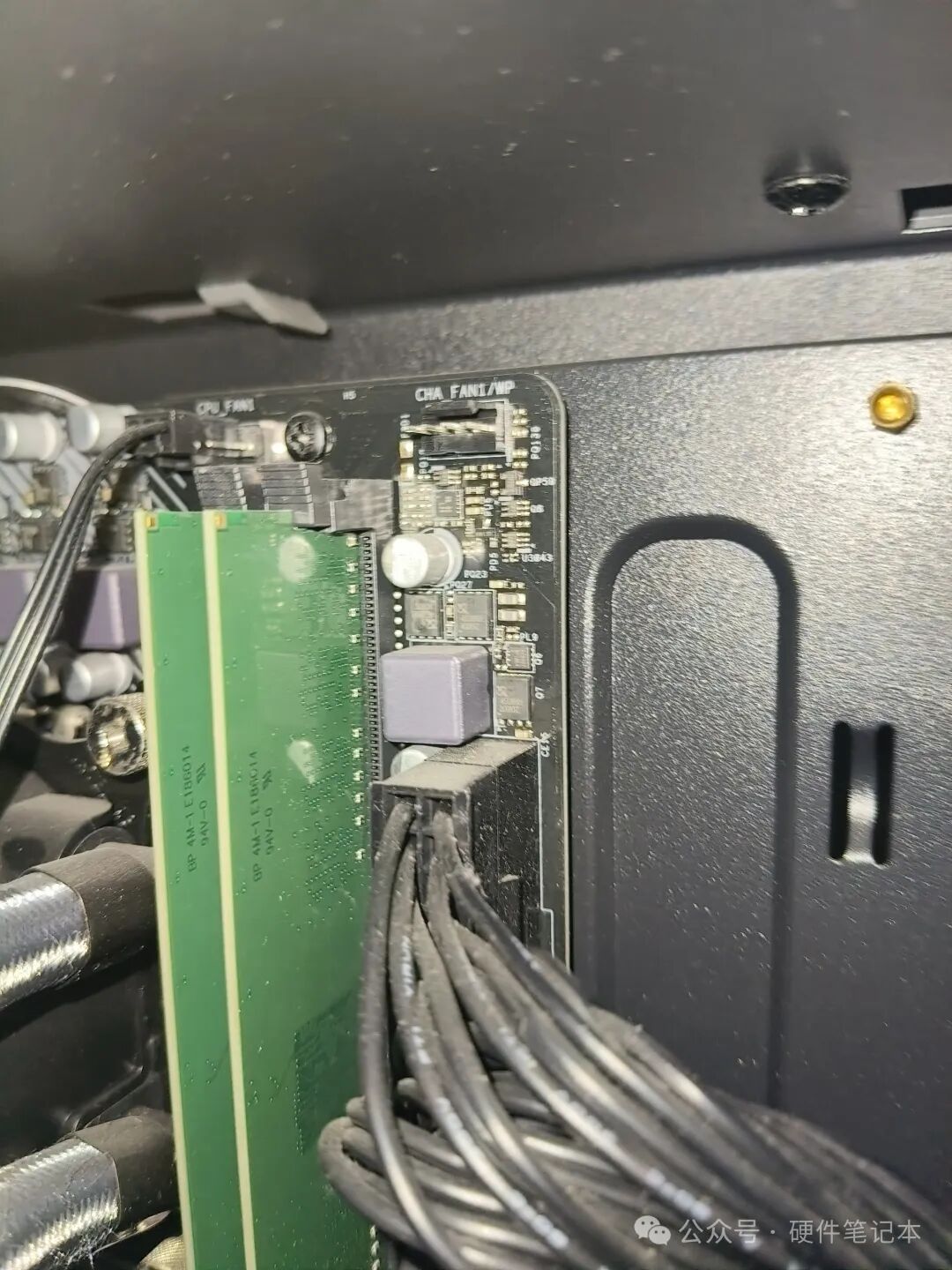

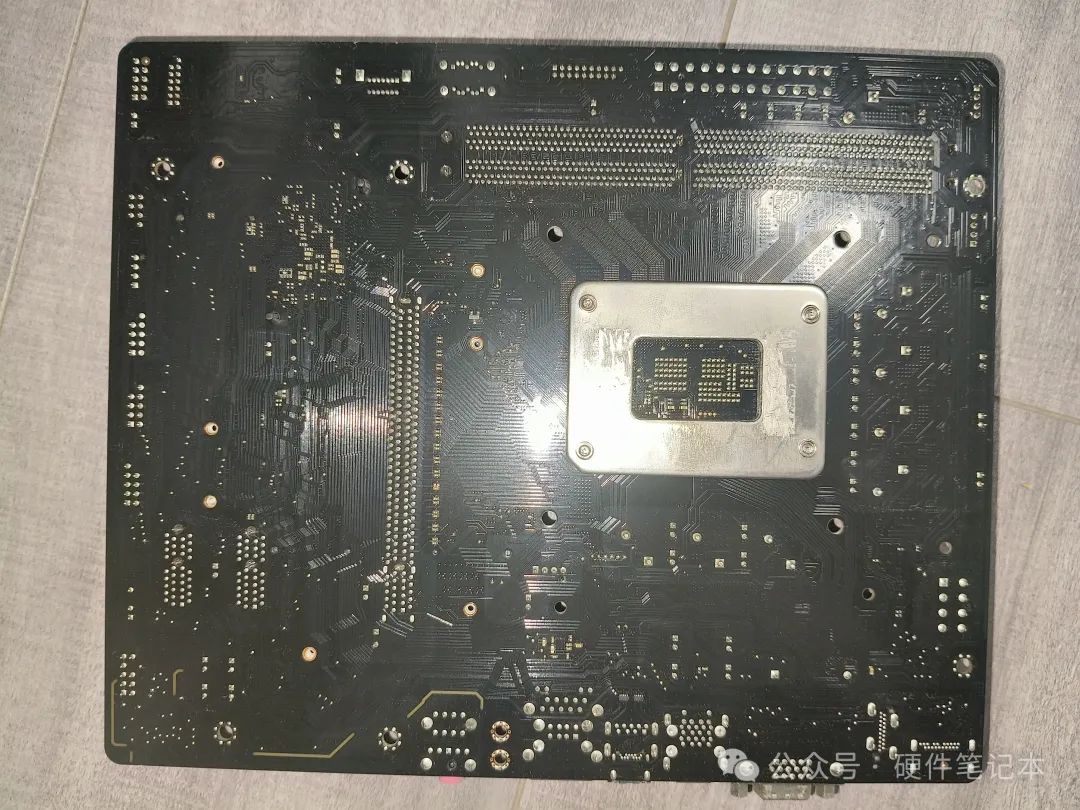

以下就开启图片轰炸模式



水冷散热器怎么就坏了呢,有遇到过的大神吗?
