瞎蒙！电源纹波大，换电感能行吗？
我说你再去算一下电感值对不对，他说公司反正就这几种料，再试一下。
其实DC/DC电源纹波大的原因有很多，不仅可能跟设计的元件参数有关，也可能跟测试方法或者其它方面有很大关系。
所以，今天写这篇文章有两个目的:
所以很多人更愿意从废板子上拆下来用，有走流程这个时间，自己早就改好了。
2、带大家一起回顾一下基础知识，DC/DC电路基本工作原理，输出电感跟纹波的关系，以及如何计算电感值。

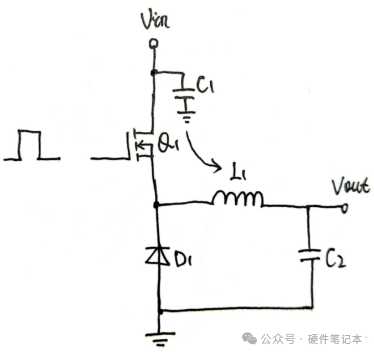

如下图，一个降压电路，它是由MOS开关管Q1、电感L1、二极管D1和电容组成。
基本工作原理：
1、当Q1打开，Vin给电感L1充电，流过电感L1的电流逐渐增加；
下面一起来计算一下电感：

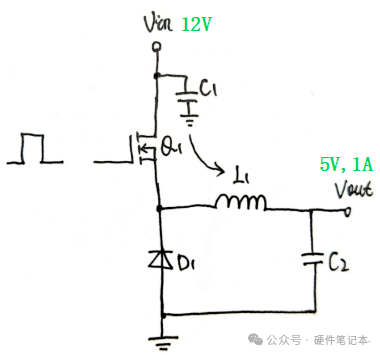

假设开关电源的最大输入电压为12V，输出电压为5V，输出电流为1A，最大纹波电流为300mA，f=300kHz。

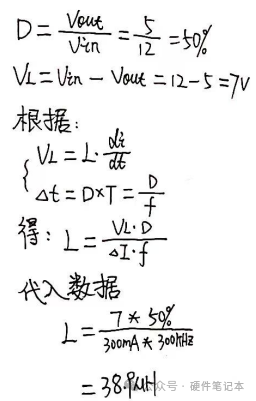

计算如下，其中D是占空比，VL是电感两端的电压。
电感值通常要留一定的余量，一般是20%-30%，如果我们取20%，则电感选取46.68uH，实际比较接近的电感值为47uH。
如果电感量减小了，能量储存可能不够，只能通过提高开关频率来满足负载需求，提高频率带来的问题是MOS管的开关损耗增加。如果电感增大了，确实可以减小电感纹波电流，从而减小输出纹波电压，但是DCR也会变大，饱和温升电流会减小，同时环路动态响应也会变慢。所以需要折中考虑再选择，一般推荐20%-30%。
既然说到DCR，那咱们就一起来了解电感比较重要的两个参数（其他没写到的大家感兴趣可以自己搜索一下）。
DCR
英文全称为DC Resistance，即直流电阻，可以理解成电感上串联了一个电阻，它会直接引起电感的导通损耗，电感会因为直流电压特性而下降，从而导致纹波增加。
尤其是在重载情况下，DCR热损就很明显。所以咱们在选型的时候，对于DCR基本要求都是越小越好，DCR 越小，效率和温升都会越好。
Isat
我们在进行选型时，要确保Isat大于负载电流。所以，如上的实例还应该包含峰值电流的计算。
流过电感的峰值电流Isat要大于1.15A，一般建议Isat要比Imax高大约20%-30%，实际选择的Isat要大于1.15*1.25=1.43A。
