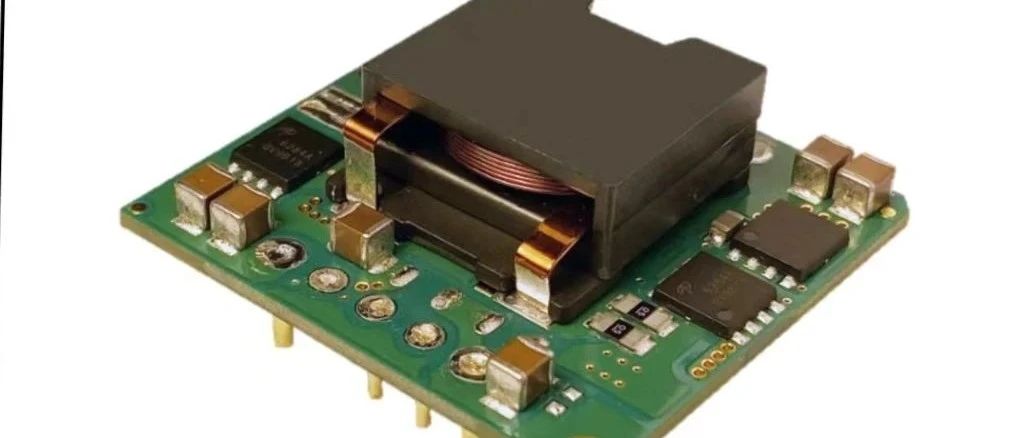

大家好，我是王工。最近公司有个新项目，做一个小模块，里面有一个DC/DC电源，外加两颗芯片搭个外围，再引出几个接口，项目就搞定了。大家一致认为，这也太简单了。于是乎，撸起袖子，开干！很快，原理图画了一版，PCB布局也出来了，赶紧给客户整个效果图看看。过了两天，客户回复：还要增加两个接口出来，板子体积也要缩小。好，客户就是上帝，咱们再改一版，就这样来回又折腾了两次，最终定版，做出来的样品客户也非常满意。然而，这并没有结束，客户还要求做CE认证，打ESD静电，RE摸底测试，内部还要做信号量测等等。其实这些测试也都是正常流程，只是这个模块需要用其它主设备配合进行测试，也就是说我为了测试这个小模块，得走流程从库房里面去借用其它主机，连接线，和相关陪测品。借用一张网图，就好比我想要测试下图红色圈出的板子，然后要把电脑，稳压源和一大堆线材及其它设备一起带出去。（当然略显夸张，但类似这样的感觉）。又折腾了几天，打ESD静电有点问题，多次更改板子无果，最后通过更改一条外部连接线解决了问题。RE摸底整改也是，在暗室争分夺秒，改了又改，原来陪测品本身也有问题，幸好准备充分，提前想到了可能会有这种情况，所以多带了几个陪测设备，最终把RE给过了。这种项目，真的不想再做第二次，在外人看来很简单，产品利润也不高，除非走量。但话又说回来，大环境不好，能有项目进来就好好做吧，要已不是挑肥拣瘦的时代了。以上为王工最近的工作分享，你有遇到过类似的情况吗？关于EMC的话题有很多很多，下面回答几个技术群里小伙伴提出的问题，如下聊天记录：问题1、EMC测试后，样品过了就行了吗？我们一般都会拿一两台样机去实验室做RE摸底测试，测试结束后，都会要求批量导入产品的，所以整改时，改动的越小越好，特别是像磁环这种，体积大，装配困难，仅适用于排查问题，不适合批量生产。如果批量不导入，监督局会不定期抽查，一旦检查不合格，就会要求整改，罚款，甚至要求产品下架。问题2、做硬件，需要了解EMC的一些什么东西？2.1首先了解什么是EMC吧，EMC包括EMI（电磁干扰测试)）和EMS（电磁抗扰度测试），然后各自测试项目又分为几个小类。其中EMI的RE辐射发射测试，是平时做的最多，也是比较复杂、比较麻烦的一个测试项目。2.2然后就是了解一些国家标准，包括咱们中国的标准（国标），国际标准和其他国家标准。中国的标准以GB/T开头，不同的测试项有不同的标准。 国际标准是国际电工委员会制定的电磁兼容性测试标准，用的最多的就是IEC 61000系列，它涵盖了EMI和电磁敏感性（EMS）的测试方法。其它国家，包括，欧标、美标、韩国、日本。（列举几个我们公司接触过的一些），这里可能不太全面，感兴趣可以自己去网上查找。问题3、所有的产品都要做认证吗？为什么我们公司的产品没有做呢？根据王工的经验，不是所有的产品都需要做认证。大家要知道做认证的目的是防止你的设备对外界产生干扰，同时也要防止外界干扰你的设备。对设备的干扰是其一，主要是防止对人身产生伤害。所以，对于无线产品，比如蓝牙WIFI，必须做SRRC认证，即：国家无线电管理委员会，它是中国政府的一个机构，负责管理无线电频率和相关的设备认证。SRRC认证是中国对无线电发射设备的一种强制性认证要求。其次，对于直流电36V以下产品不强制要求做认证，对于220V交流电设备强制要求做3C认证。当然做认证代表你的产品符合相关国家国际标准，就算对你的产品没有认证要求，你也可以做。同样，有些无良厂家为了降低成本，要求做认证它也不做，这种产品不具有安全性，所以一分钱一分货，建议购买带认证的产品。问题4、EMC过不了，可能是哪些地方出问题？这个问题真不是一两句话能够说清的，请直接点击如下图片，可打开对应链接，或许可以给你一些灵感吧。再回到主题，项目简单就不想做，其实也不太对。很多人认为，做技术要做难的，才有前途，这话有一定的道理，但也误导了很多人，以至于复杂的不会做，简单的不想做。认真对待每件小事，把自己手上做的项目都做好都搞懂，一点一滴的积累，再转化成自己的就很不错了。声明： 声明：原创文章，转载请注明出处。本号对所有原创、转载文章的陈述与观点均保持中立，推送文章仅供读者学习和交流。文章、图片等版权归原作者享有，如有侵权，联系删除。 来源：硬件笔记本
