问：电源输入12V/5A，输出可以达到60W吗？为什么？

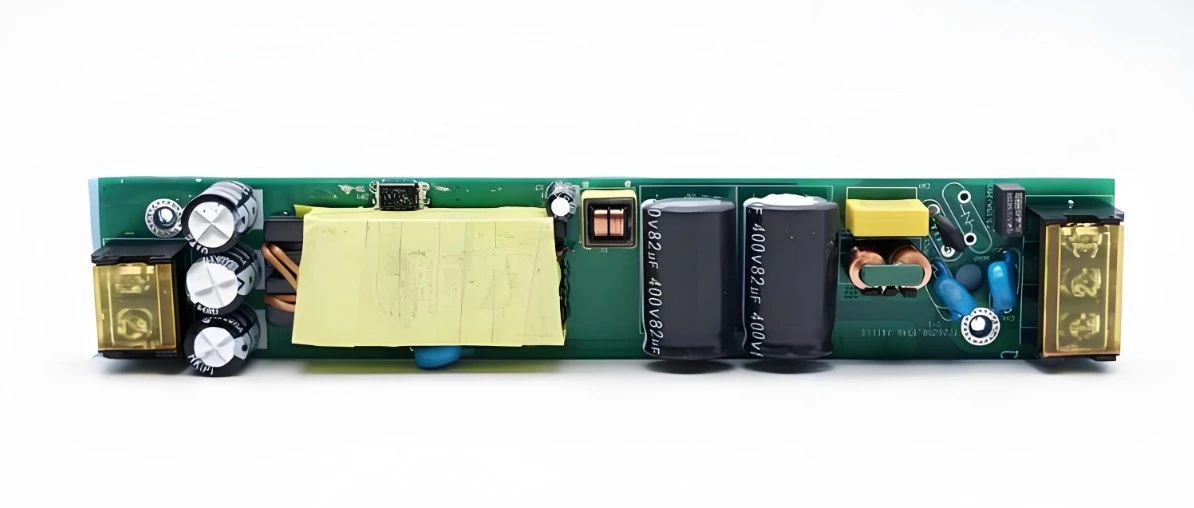

大家好，我是王工。今天咱们来聊聊电源转换效率这个话题。看到 "12V/5A电源输出能不能达到60W" 时，很多同学第一反应可能是："这不简单嘛，12乘以5正好60啊！" 但是！这里有个但是！咱们高中物理都学过能量守恒定律，能量既不会凭空产生，也不会凭空消失。所以啊，电源转换这事儿，输出功率肯定不可能超过输入功率，而且一定会比输入功率小，为啥呢？因为有损耗啊！那这些损耗到底是从哪儿来的呢？咱们又该怎么优化设计来提高效率呢？我知道很多朋友可能大概知道有这么回事儿，但具体怎么回事儿可能就说不清楚了。没关系，今天咱们就来掰扯掰扯。011DC/DC电源基础 能量去哪了？任何能量转换系统都不可能100%高效，电源转换过程中的损耗主要来自以下几个方面：1、开关器件损耗（MOS管、二极管）；2、电感损耗（线圈电阻损耗、磁芯损耗）；3、电容损耗（等效串联电阻ESR、漏电流等）。这些损耗最终都会以热量的形式散发出去，导致电源发热，效率降低。这说起来可能比较空洞，有没有什么理论依据呢？下面，咱们在此以buck电路为例，逐一分析这些损耗是如何产生的。先讲讲BUCK电路的基本原理其实开关电源拓扑(降压、反相等)都采用这种原理方式实现电压转换。降压转换器的主要功能是把一个较高的直流输入电压转换成较低的直流输出电压。为了达到这个要求，MOS管以固定频率(fs)，在PWM的控制下进行开、关操作。当MOS管导通时，输入电压给电感L 和电容Cout 充电，通过它们把能量传递给负载。当MOS管断开时，输入电压断开与电感L的连接，电感L和输出电容为Cout负载供电。电感电流线性下降，电流流过二极管，电流回路如图中的环路2所示。MOS管的导通时间定义为PWM信号的占空比(D)。D把每个开关周期分成[D × tS]和[(1 - D) × tS]两部分，它们分别对应于MOS管的导通时间(环路1)和二极管的导通时间(环路2)。021MOS管和二极管的损耗 绝大多数DC-DC转换器拓扑中的MOS管和二极管是主要的开关元件，也是造成整个电源功率损耗的主要因素。它们的损耗可以分为传导损耗和开关损耗。先讲传导损耗MOS管的导通电阻（RDS(ON)）MOS管导通时并非理想导体，而是有一定的导通电阻（RDS(ON)）。电流流过时会产生I²×R损耗，电流越大，损耗越严重。影响（RDS(ON)）的因素有：1、芯片尺寸：MOS管面积越大，RDS(ON)越小。2、温度：温度升高时，RDS(ON)会增大，导致损耗进一步增加。3、栅极驱动电压：驱动电压越高，RDS(ON)越小，但会增加栅极驱动损耗。二极管的正向导通压降（VF）二极管导通时，会产生一个固定的正向压降（VF，通常0.3V~0.7V）。这个压降乘以电流就是损耗。例如：如果输出1.5V，二极管VF=0.5V，那么二极管导通时会有33%的电压损耗！解决方案：使用肖特基二极管（VF较低），也可用MOS管代替二极管，降低导通压降）。再讲开关损耗MOS管和二极管在开关过程中并非瞬间导通或关断，而是需要一定时间过渡。在这段时间内，电压和电流同时存在，就会产生损耗，如下图所示。MOS管的开关损耗开启损耗：MOS管从关断到导通时，电压下降和电流上升有一个重叠期，此时会产生损耗。关断损耗：MOS管从导通到关断时，电压上升和电流下降也会重叠，同样产生损耗。影响开关损耗的因素有：1、开关频率：频率越高，开关次数越多，损耗越大。2、栅极驱动能力：驱动电流不足会导致开关速度变慢，损耗增加。3、MOS管寄生电容：较大的Cgd（米勒电容）会延缓开关速度。二极管的反向恢复损耗二极管从导通到关断时，需要一定时间（反向恢复时间tRR）来清除载流子。在此期间，二极管会短暂反向导通，产生额外的电流尖峰和损耗。解决方案：1、选择快恢复二极管（tRR更短）。2、使用肖特基二极管（几乎没有反向恢复问题）。031电感的损耗 电感在Buck电路中负责储能和滤波，它的损耗主要来自线圈损耗（DCR）和磁芯损耗。(1) 线圈损耗（DCR损耗）电感线圈并非超导体，而是有直流电阻（DCR）。电流流过时会产生I²×DCR的损耗。影响因素：线径：线径越粗，DCR越小。匝数：匝数越多，DCR越大。温度：温度升高，DCR增大。(2) 磁芯损耗：磁场的“摩擦”电感磁芯在交变磁场下会产生磁滞损耗和涡流损耗：磁滞损耗：磁场方向变化时，磁畴重新排列产生的损耗。涡流损耗：交变磁场在磁芯中感应出电流，导致发热。影响因素：频率：频率越高，损耗越大。磁芯材料：铁粉芯成本低但损耗大，铁镍钼磁芯（MPP）损耗小但价格高。041电容的损耗 电容的损耗：ESR是“罪魁祸首”电容在电源中主要用于滤波和储能，它的损耗主要来自：电流流过电容时，ESR会产生I²×ESR损耗；电容绝缘电阻不够大时，会有微小电流泄漏，产生漏电流损耗；交变电场导致电介质分子极化，产生介质损耗。如何降低电容损耗？选择低ESR电容，如陶瓷电容（MLCC）比电解电容ESR更低。可并联多个电容，降低整体ESR。也可优化PCB布局，减少高频电流路径的阻抗。051如何优化电源的效率？ (1) 选择合适的开关频率高频：可以减小电感、电容体积，但开关损耗增加。低频：开关损耗低，但需要更大的电感和电容。折中方案：通常Buck电路工作在几百kHz~2MHz之间。(2) 优化MOS管和二极管选型MOS管：选择低RDS(ON)、低Qg（栅极电荷）的型号。二极管：优先使用肖特基二极管或同步整流MOS管。(3) 优化电感设计选择低DCR电感：线径越粗越好。选择合适的磁芯材料：高频应用建议使用铁硅铝或铁镍钼磁芯。(4) 降低电容ESR使用低ESR的陶瓷电容（MLCC），必要时并联多个电容。061总结 回到最初的问题：“12V/5A输入能输出60W吗？”答案：在理想情况下可以，但实际应用中，由于各种损耗，输出通常只有54W~57W。剩下的功率都变成热量，让电源“温暖”起来了。希望这篇文章能帮助大家对电源转换效率的问题能够更理解一些！声明： 声明：参考内容：ADI官网。原创文章，转载请注明出处。本号对所有原创、转载文章的陈述与观点均保持中立，推送文章仅供读者学习和交流。文章、图片等版权归原作者享有，如有侵权，联系删除。 来源：硬件笔记本
