二维轴对称分析！后处理结果如何看三维效果？（ANSYS 与 ABAQUS ）

轴对称分析

    默认情况下，轴对称分析属于二维分析。但主流仿真软件(ANSYS、ABAQUS等)都允许用户查看三维效果。

ANSYS方法

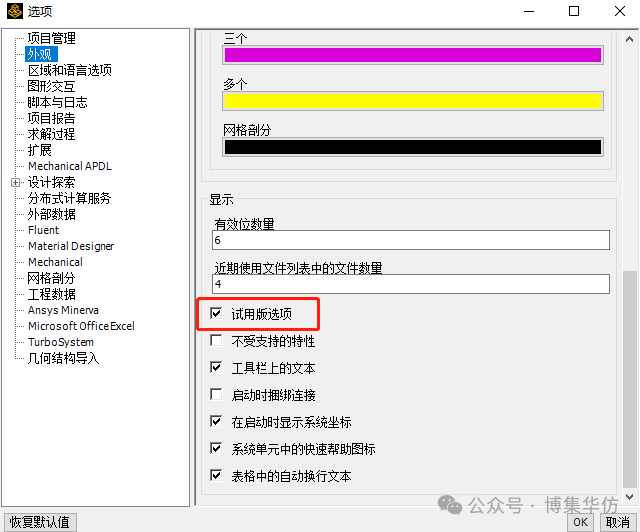

    三维效果属于Beta功能，所以需要打开Beta功能：

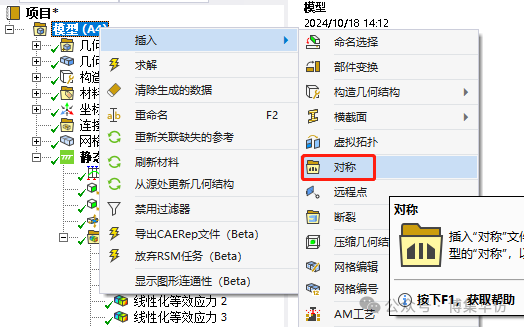

    正常分析结束后，插入对称：

    将类型改为2D轴对称，(19-1)*10°=180°：

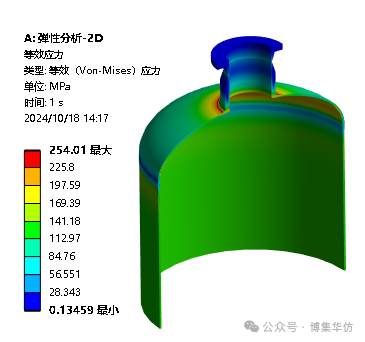

    最终现实的等效应力三维效果：



    注：重复数量减去一，再乘以角度，就是三维效果的总度数。180度是一半，360度是一圈。

ABAQUS方法

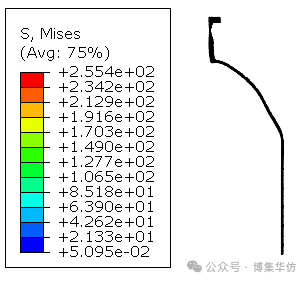

    在ABAQUS中分析结束后，效果如下：

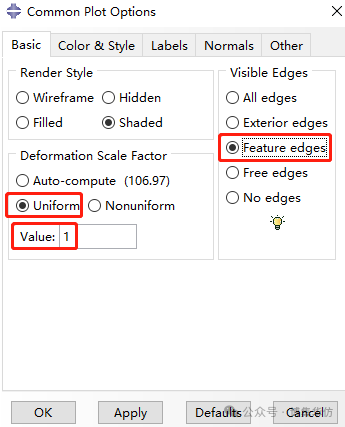

    减少变形缩放，隐藏网格：

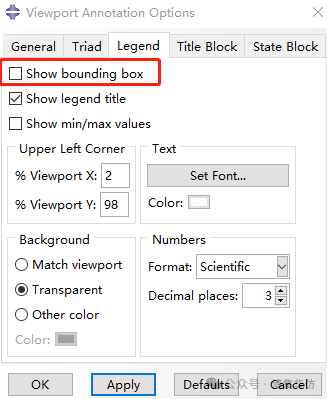

    隐藏Legend外框：

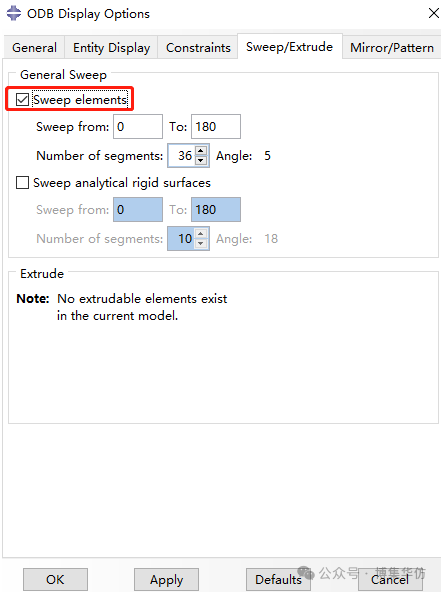

    设置三维效果：

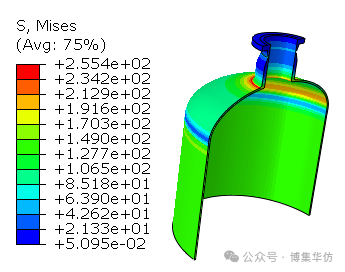

    最终现实的等效应力三维效果：

来源：博集华仿
