圆板边缘应力：固定位置如何提取弯曲应力？软件高级技巧！板厚只能划分一层网格！

    学员问我圆板的受力分析，截图给我，如下：



    当我试图通过仿真分析验证K=0.188是不是对应边缘的弯曲应力，我感到很困难，需要更高的软件操作技巧。

简支板仿真分析

    圆板的网格模型如下所示：



    边界条件如下图所示：

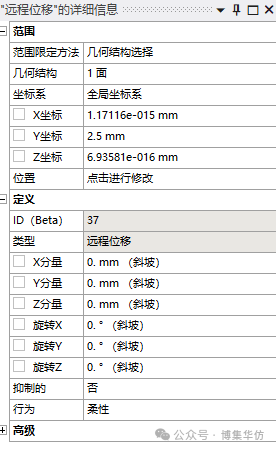

    应该注意，简支约束需要使用远程位移：

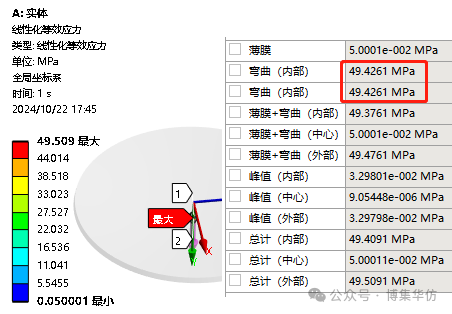

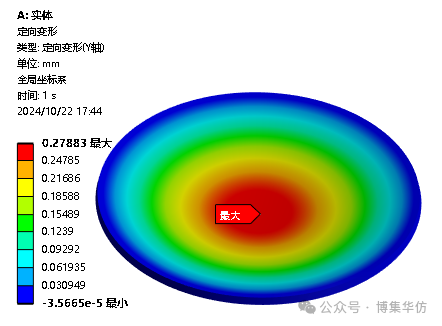

    仿真分析结果如下：



    最大弯曲应力出现在板中间，公式解为：

0.309*0.1*40000/25=49.44MPa

固支板仿真分析

    网格如上，边界条件如下图所示：

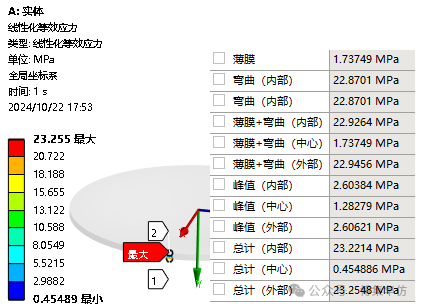

    仿真分析结果如下：



    最大弯曲应力出现在板周边，公式解为：

0.188*0.1*40000/25=30.08MPa

更高的软件操作技巧

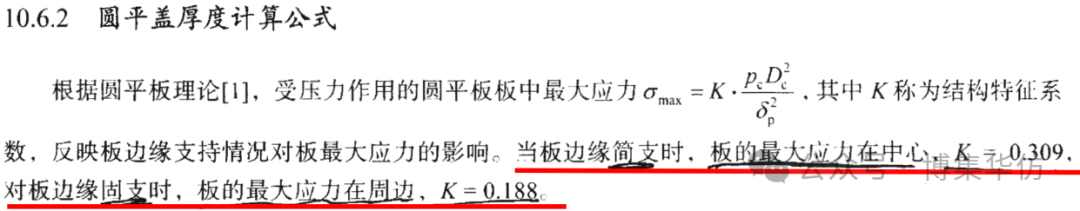

    书上内容如下：



    如何在仿真中正确获得固支板周边的弯曲应力（基于节点力）：

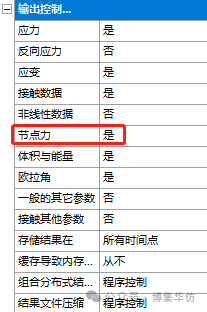

    1）打开节点力

    2）厚度方向一层单元(这是必须的)

    3）定义圆柱坐标系



    4）查看上边缘的径向力反应

    5）计算弯曲应力（矩形截面抗弯公式）

    采用半仿真半公式的方法，与公式解高度一致。
