梁单元后处理那点事！精通并不难！

7小时前浏览11

梁单元

梁单元的应用场景很多。比如建筑结构的梁柱一般采用梁单元，螺纹连接的简化建模也采用梁单元。

一般认为细长构件适合简化为梁单元，对于非常细长的构件则必须简化为梁单元。

本文介绍梁单元的后处理技巧。

1）查看梁结果：可以查看梁的轴力、弯矩、扭矩、剪力以及剪力图和弯矩图。这是材料力学常见的结果类型。

2）查看梁工具：可以查看直接应力(轴力导致的应力)、弯曲应力(弯矩导致的应力)、组合应力(轴力和弯矩共同导致的应力)。应该指出，这里不支持查看剪切应力，只有法向应力，因为对于梁构件，剪切应力远小于法向应力。

3）横截面：对于异型截面的梁，当不能完整查看梁工具的结果，可以修改默认的预集成为网格，则可以查看梁工具。

4）查看等效应力：梁单元默认无法查看等效应力，但修改梁截面结果为是，则可以查看等效应力。等效应力包含了法向应力和剪切应力。

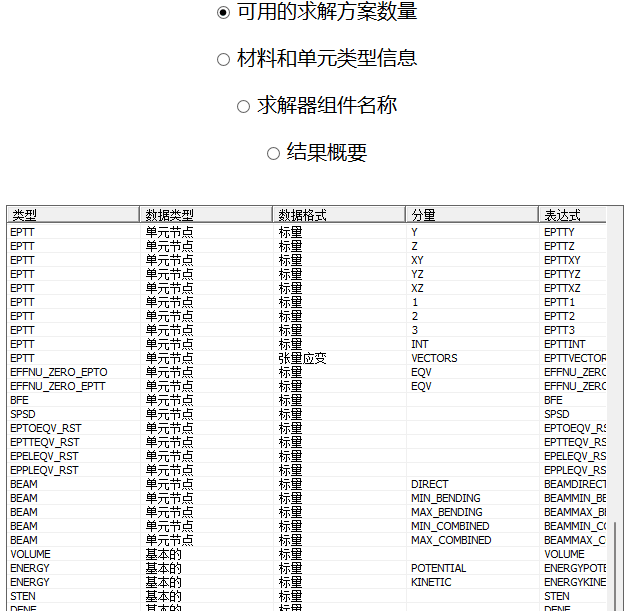

5）查看工作表：当模型求解完成，可以查看工作表。工作表包含了更丰富的后处理结果，包括一些操作界面不提供的类型。

博集华仿是国内最专业的结构仿真培训品牌之一，由王建老师负责。11月，博集华仿有线上免费直播和线下高级研学(上海)。
