广大读者请注意：壳单元绑定不能用默认算法！

接触算法

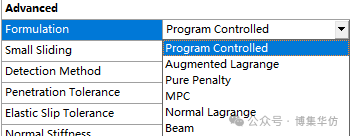

    ANSYS提供了丰富的接触算法，ABAQUS则更丰富。本文只讨论ANSYS：

    其中默认的Program Controlled一般对应Augmented Lagrange。本文通过实际案例表明，壳单元的绑定接触算法，不宜采用Program Controlled。

    当前很多仿真用户对软件功能没有足够了解，这种危险需要警惕。

案例实战

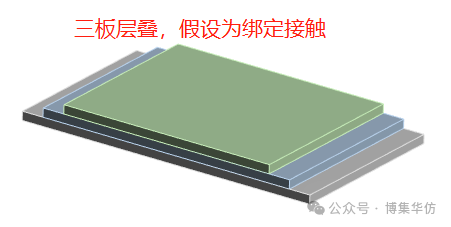

    实体模型如下图所示：

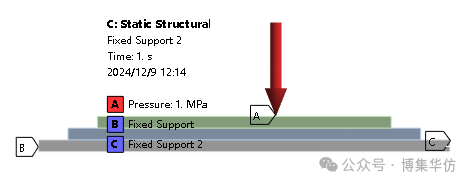

    固定底板边缘，顶板施加压力：

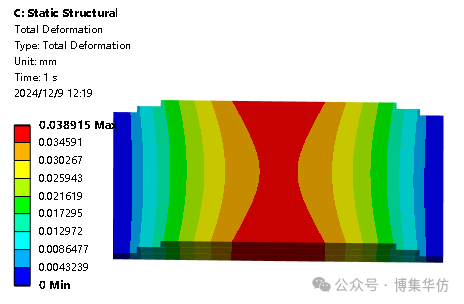

    默认接触算法，位移结果：

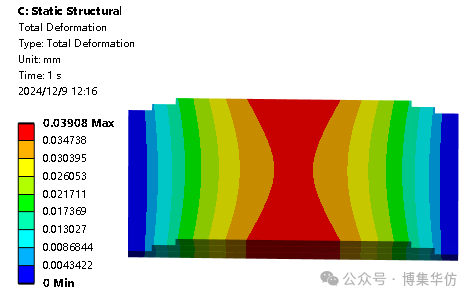

    Augmented Lagrange接触算法，位移结果：

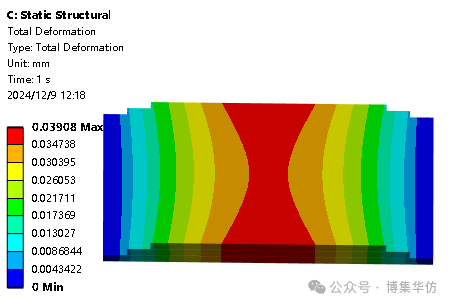

    MPC接触算法，位移结果：



    对实体模型抽壳，如下图所示：

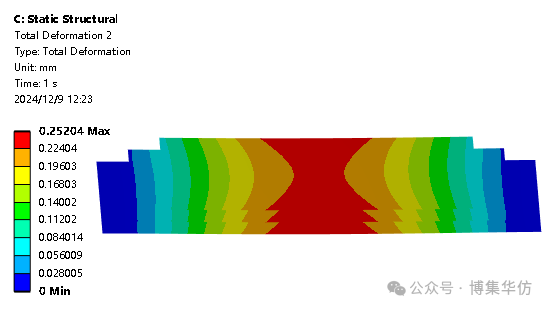

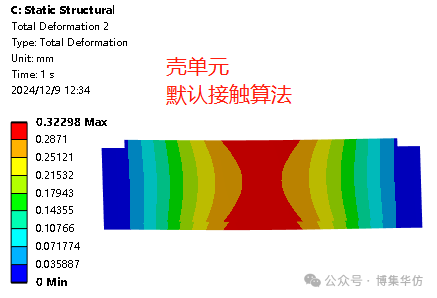

    默认接触算法，位移结果：

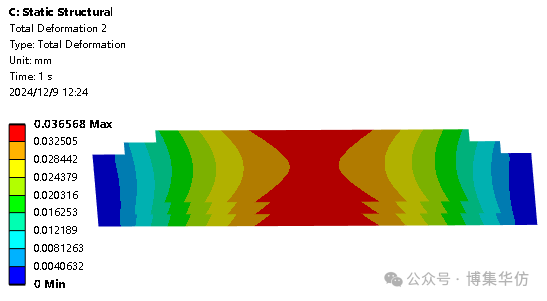

    MPC接触算法，位移结果：

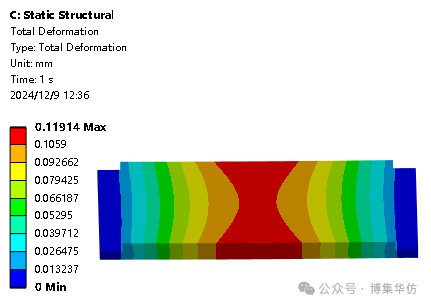

    将以上三层板减少为两层板，对比如下：

总结

1）壳单元绑定接触，不宜采用默认接触算法，推荐MPC算法；
