扭转工况的翘曲自由度你考虑了吗？为什么没考虑也行？

材料力学篇幅研究

1）两本书各主题篇幅接近；

2）弯曲变形(工况)最重要；

被忽视的翘曲变形

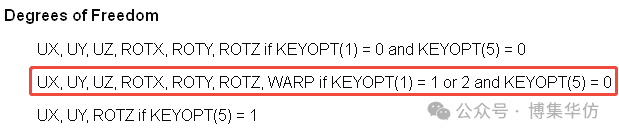

    纵览各类结构仿真资料，梁杆横截面的翘曲变形很少被提及。对于BEAM188梁单元，可以设置翘曲自由度是否考虑。



    用实体单元模拟梁杆，截面翘曲是考虑在内的。

扭转案例实战

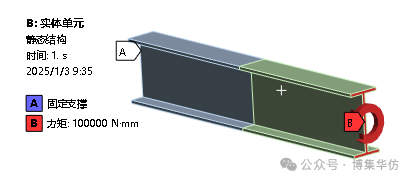

    H型钢实体模型如下图所示，左端面固定约束，右端面施加扭矩。由材料力学基本知识可知，该场景为约束扭转变形(工况)，或称为弯曲扭转变形(工况)。

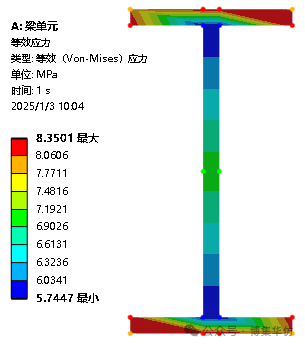

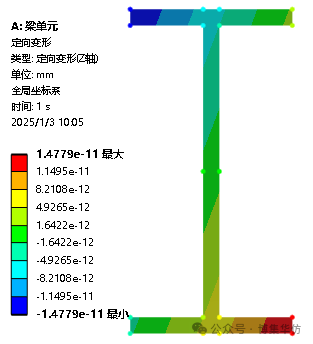

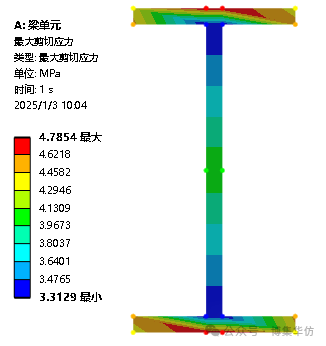

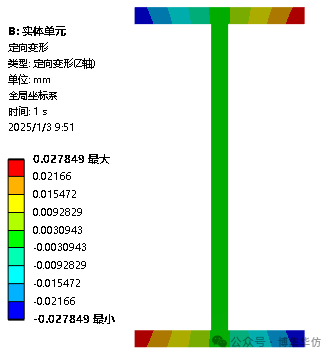

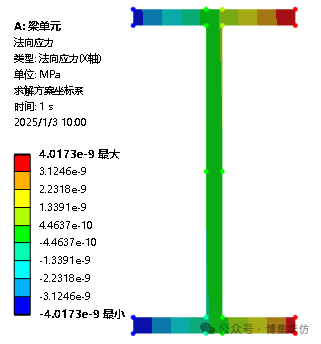

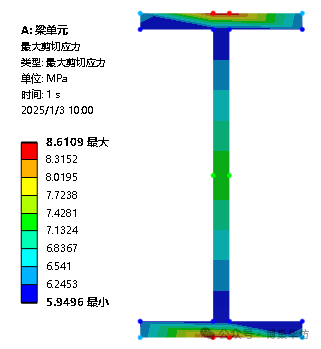

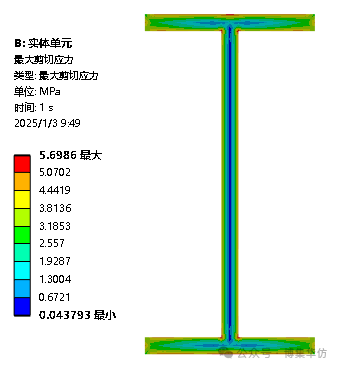

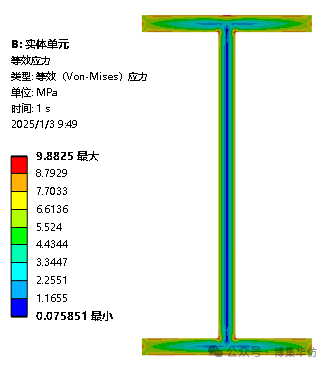

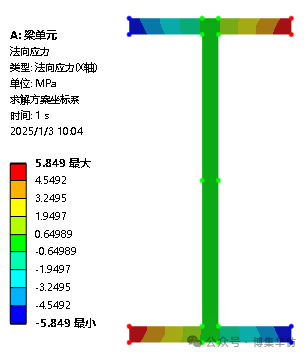

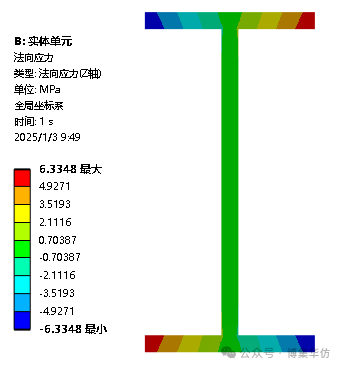

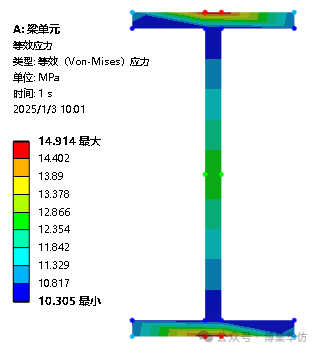

    分别查看跨中截面的最大剪切应力，纵向正应力，等效应力，查看跨中截面的纵向变形：

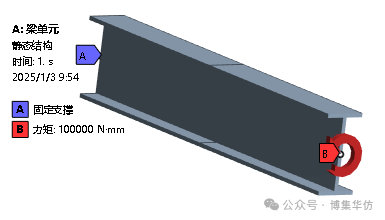

   H型钢梁模型如下图所示，左端面固定约束，右端面施加扭矩。

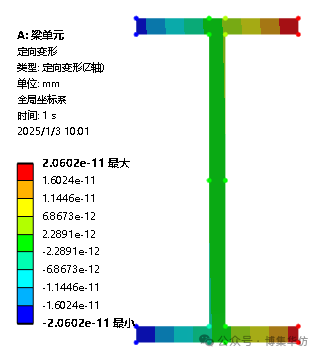

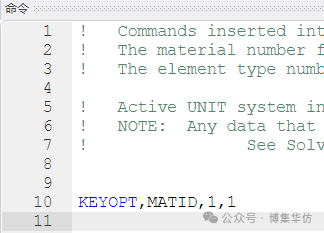

    插入APDL，打开梁单元翘曲自由度：
