精通梁单元的剪切应力！有点技术含量！

梁单元的剪切应力

    昨晚直播的时候，有点翻车，没有充分展示梁单元的剪切应力如何查看，今天补个文章给大家说清楚！

剪切应力的由来

    对于直梁，拉压力和弯矩导致法向应力，剪力和扭矩导致剪切应力。

扭矩导致的剪切应力

    第二，扭转分为自由扭转(圣维南扭转)和约束扭转(弯曲扭转)，有时候需要打开梁单元的翘曲自由度(即第七个自由度)。

剪力导致的剪切应力

    剪力导致的剪切应力，默认不能查看，这就是昨晚直播没能展示的关键所在。

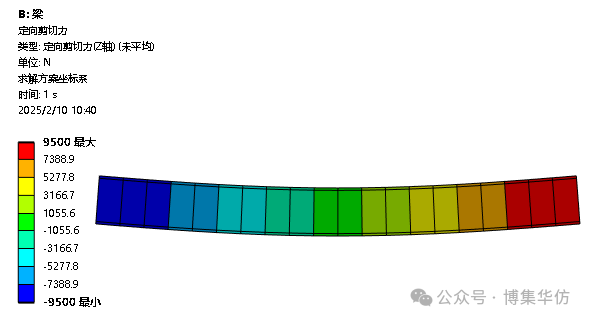

    剪力计算结果：

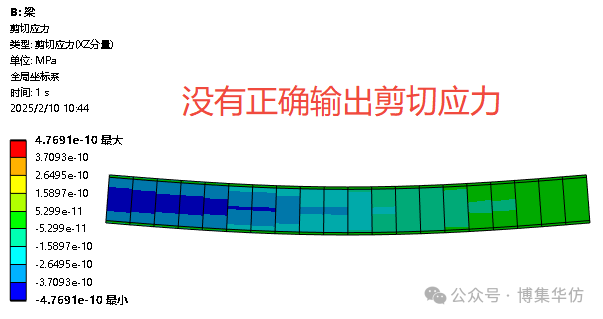

    默认切应力的计算结果：

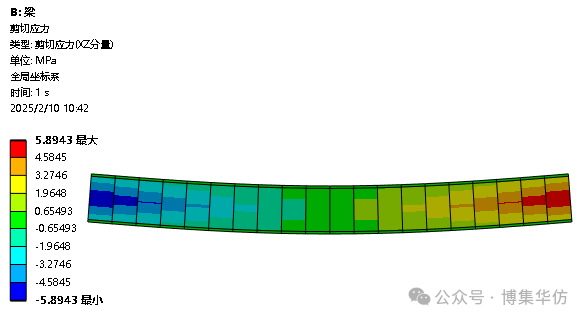

    调整之后，切应力的计算结果：

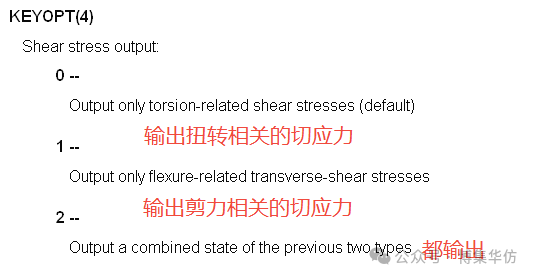

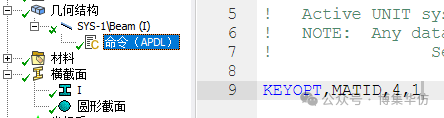

单元关键选项
