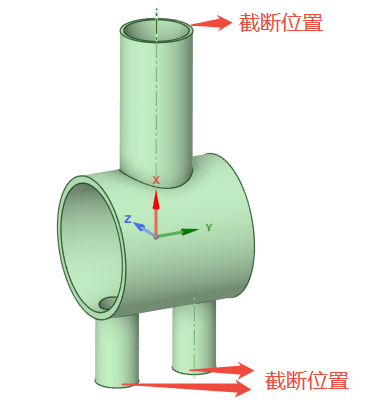

管道、容器、截断、等效载荷-局部刚度对应力分布的影响

在截断位置映射位移结果肯定没问题，只要注意避开应力集中位置即可。笔者称之为位移法。

施加等效载荷，笔者称之为载荷法。载荷法面临的情况更复杂，需要更谨慎。

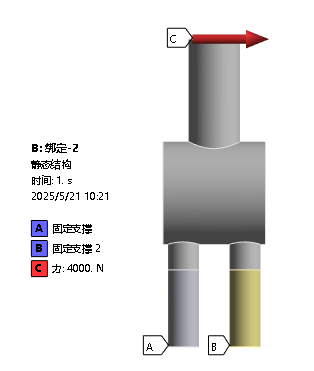

完整模型和边界条件如下：

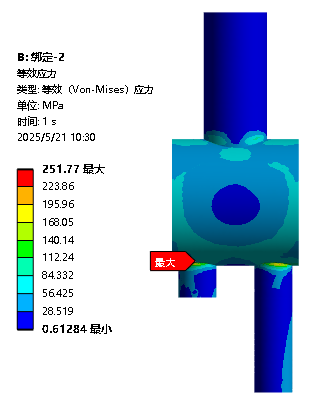

等效应力如下：



提取左下截断位置的力和力矩：

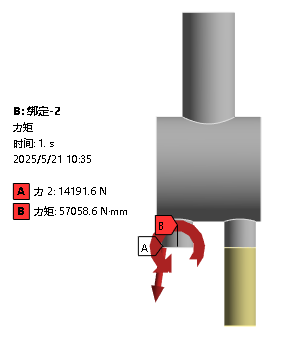

将力和力矩施加到截断位置：

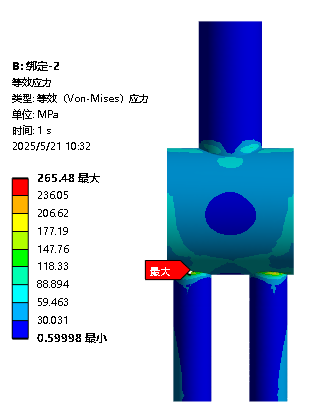

等效应力如下：



截断位置施加等效载荷，总体而言，不会改变模型的应力分布规律。但截断改变了局部刚度表现，会影响局部应力的大小。

所以截断位置施加等效载荷对分析精度存在影响。对管道系统，一般建议在法兰位置截断，以降低这种影响。
