螺纹连接校核对网格的敏感性分析

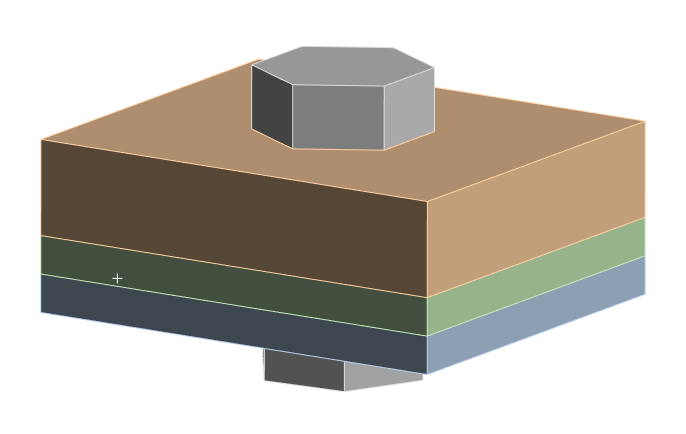

几何模型如下图所示：



施加预紧力：



螺杆相对位移(粗网格)：



在螺栓头、螺母承压区施加轴向力1000N，螺栓附加力为334.6N：



细化螺栓头、螺母与被夹件的接触区域的网格后，螺杆相对位移(细网格)：



在螺栓头、螺母承压区施加轴向力1000N，螺栓附加力306.7N：



综上可得：



1）粗网格下，螺栓相对位移更大，体现的刚度更小，但附加载荷却更大；

2）细网格下，螺栓相对位移更小，体现的刚度更大，但附加载荷却更小。

应该强调，本案例的相对位移是螺栓和被夹件的整体表现。

本案例中，螺栓附加载荷在不同网格下产生了9%的误差，还是非常可观的。所以网格对分析精度的影响需要加以考虑和研究。
