ANSYS Workbench界面插入APDL-后处理篇

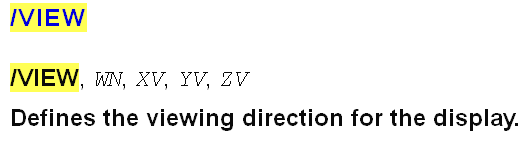

1）/VIEW：指定视图方向

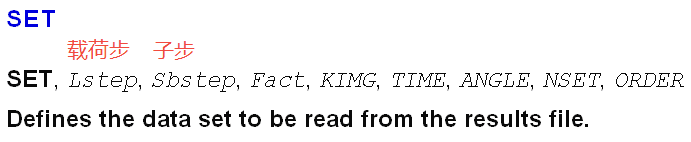

2）SET：指定某载荷步下某子步的结果

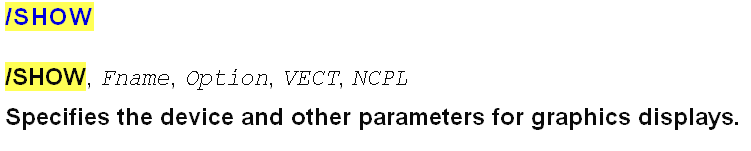

3）/SHOW：指定图形参数



4）图片背景改为白色

    /RGB,INDEX,100,100,100, 0

    /RGB,INDEX, 80, 80, 80,13

    /RGB,INDEX, 60, 60, 60,14

    /RGB,INDEX, 0, 0, 0,15

    /REPLOT

5）当然，控制显示效果的命令有很多，这里只展示最常见的。

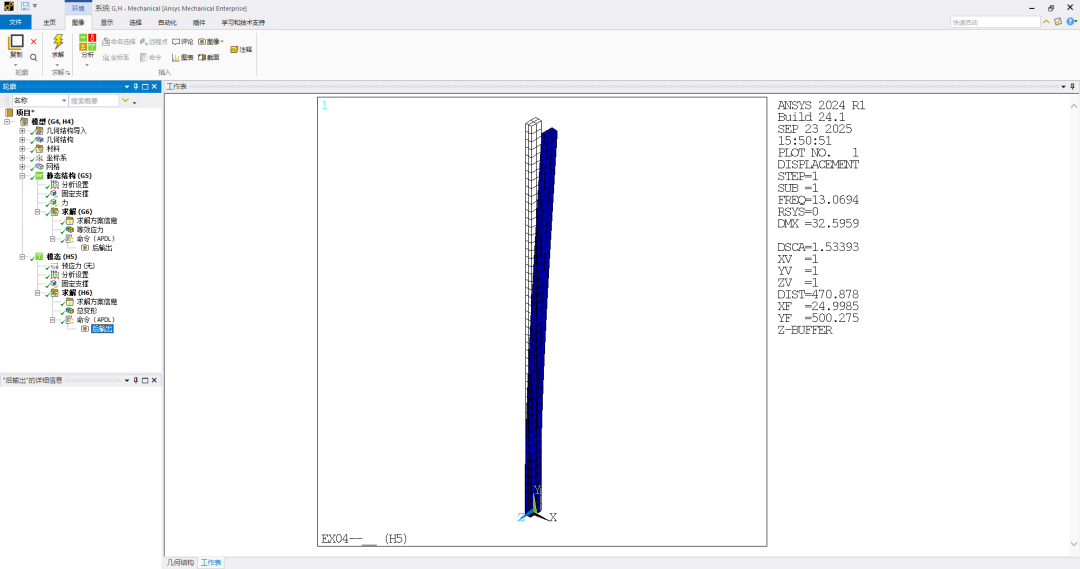

插入APDL，在Workbench界面查看结果：

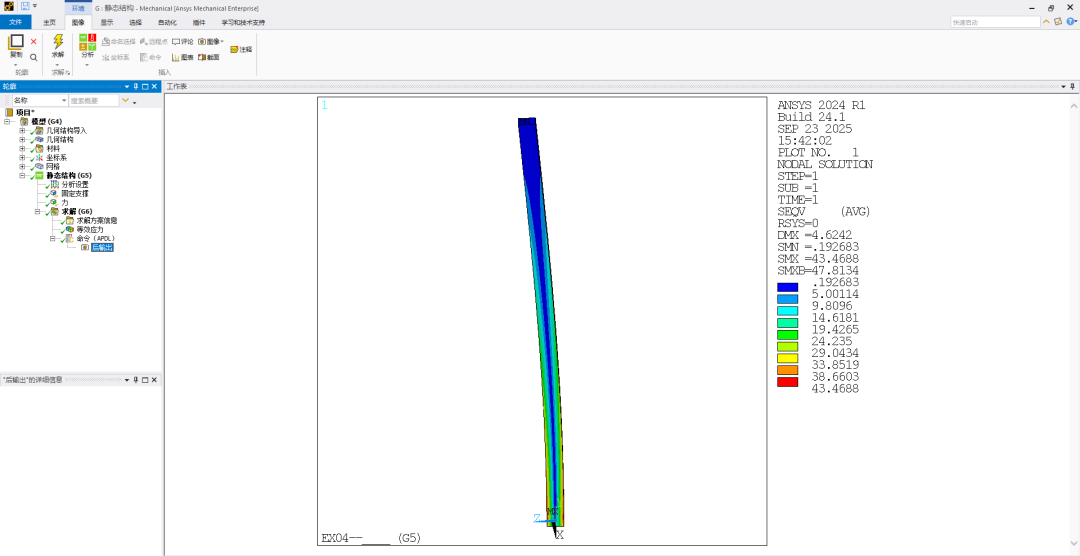

插入APDL，在Workbench界面查看结果：





以上案例，查看等效应力和模态，Workbench界面本身就可以完成，所以实用价值并不大。

当用户需要查看Workbench界面不能提供的结果，也不希望导入经典界面，则可以选择本文介绍的方法。

不过，笔者始终认为，导入经典界面后，后处理灵活性会更大。
