ANSYS结构仿真中一个反常识的设置！

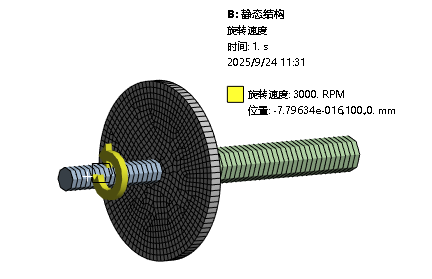

分析自转产生的离心力对结构的影响：

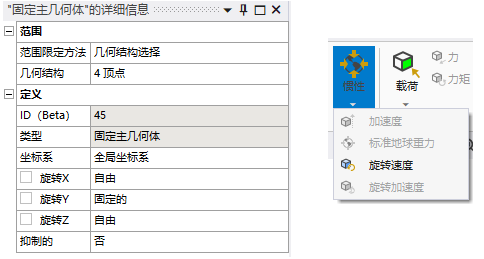

注意，本次分析约束自转自由度：

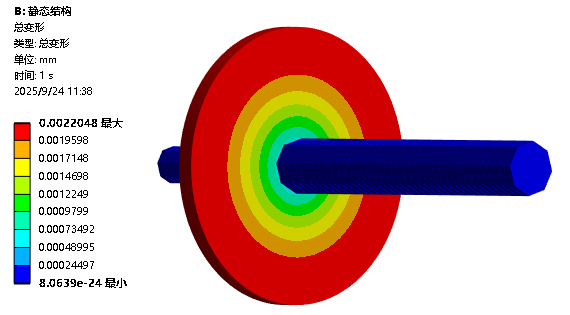

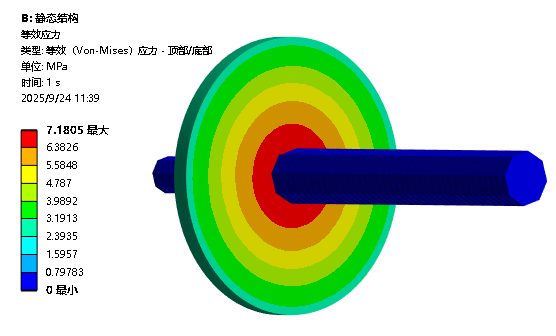

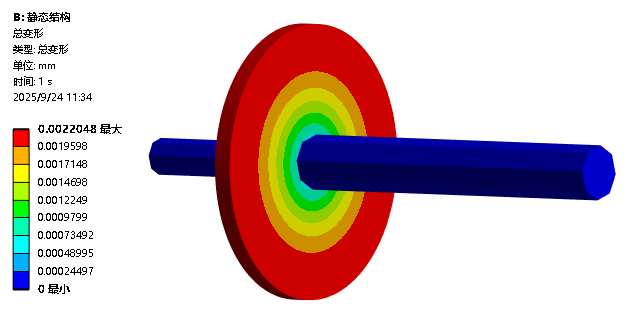

应力与位移分析结果如下：





假设不约束自转自由度，由于静力学分析中不允许产生刚体 位移，所以需要打开弱弹簧或准静态解。

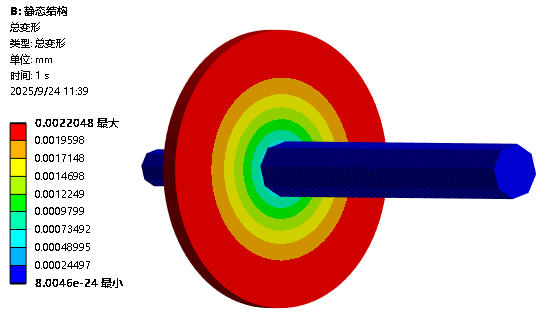

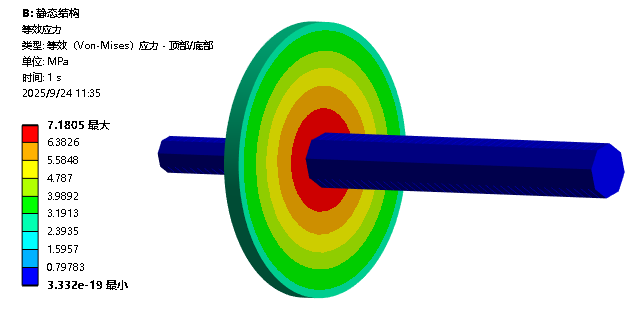

不约束自转自由度，打开弱弹簧。

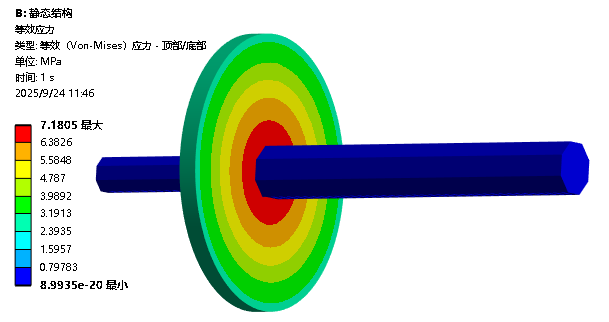

不约束自转自由度，打开准静态解。

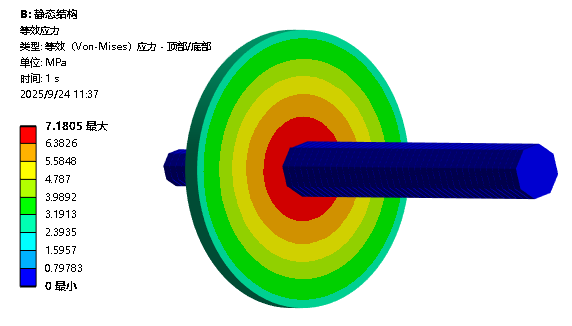

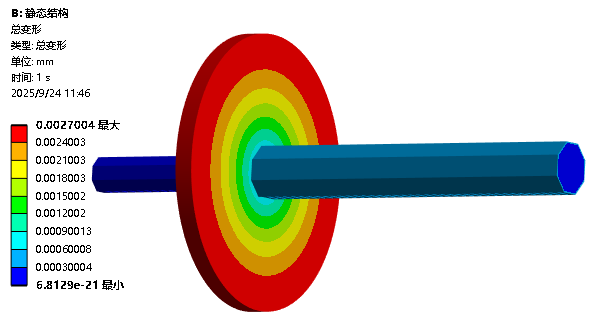

在本例中，不约束自转自由度，不打开弱弹簧和准静态解，也能成功计算，结果如下：（注意，换个模型或软件版本，可能会报错）





注意，该位移结果与以上分析差异明显。

对于转子的模态分析，如果不约束自转自由度，会产生刚体模态和扭转模态。

其实，产生刚体模态和扭转模态并不影响实质，只是在模态结果和临界转速识别上会造成不必要的麻烦。



一直以来，大家都说模态分析不需要施加载荷。但在转子动力学模态分析中，模态分析需要施加旋转速度。

对于转子的谐响应分析，同样建议约束自转自由度。（当然，如同模态分析，不约束自转自由度也是可以的）。

总体而言，在转子动力学仿真分析中，不论是静力学，还是动力学，都建议约束自转自由度。

转子动力学之所以和结构动力学有所差别，就是因为转子是转动的。但在仿真分析中，反而约束自转自由度，这就是笔者说的有点反常识。
