       简单说，封装热管理的核心任务就是：把芯片 “心脏”（有源区）工作时产生的热量，尽快传到外面的空气中，保证芯片核心温度不超过安全线 —— 一般在 125℃到 175℃之间，超过这个范围器件就容易出问题。

       热量传递得走一条 “接力赛” 路线，每一步都不能掉链子：

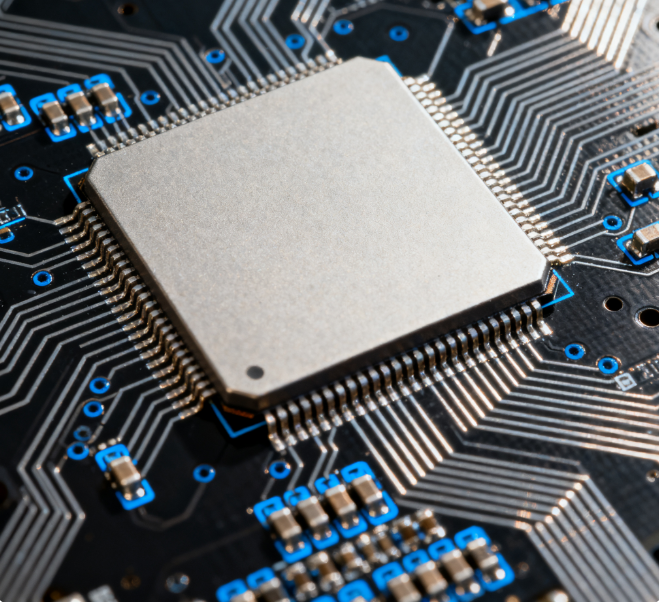

       1、 芯片内部传出来：热量先从发热最猛的核心区传到芯片表面或底部；

       2、芯片到基板：通过焊锡点或导热胶这些 “中间人”，把热量传给封装用的基板（比如 PCB 板、陶瓷板）；

       3、 基板到外壳 / 散热片：热量顺着基板、引线框架这些结构，传到封装外壳或者专门的散热部件上；

       4、散到空气中：最后通过自然风吹、风扇吹，或者更高级的液冷方式，把热量排到环境里。

        这过程中最头疼的就是 “接力棒” 不好传的地方 —— 比如芯片和基板之间的缝隙，这些地方热量特别难通过，很容易形成 “热点”，就像房间里的死角一样温度居高不下，时间长了会导致焊料开裂、封装变形，器件寿命就缩短了。

02

2025·INVITATION

       热量在封装里主要靠 “热传导” 传递，就像一根铁棍一头烧红，另一头慢慢变烫一样。这个过程有个基本规律：材料导热能力越强、温度差越大，热量传得就越快。

       而 “热阻” 就是衡量热量传递 “费劲程度” 的指标，和电路里的电阻很像 —— 电阻大电流难通，热阻大热量难传。热阻越大，同样功率下芯片温度就越高。

2.1 封装热阻的构成

       封装里的热阻是 “步步叠加” 的，就像走山路，每段坡都有阻力，总阻力就是各段加起来。主要包括这几部分：

       结到芯片表面（Rth,j-c）：热量从芯片核心到表面的阻力，和芯片用的材料（比如硅，导热还不错）、厚度直接相关；

      芯片到基板（Rth,c-s）：这是最容易 “卡壳” 的地方。如果用的是普通导热胶（导热系数 1-5 W/(m・K)），阻力就大；换成焊锡（导热系数 50-100 W/(m・K)），阻力就小很多；

       基板到散热片（Rth,s-h）：看基板是什么材料 —— 普通 FR-4 PCB 板导热差，阻力大；陶瓷基板导热好，阻力就小；

        散热片到空气（Rth,h-a）：靠空气散热的阻力，自然风吹的话阻力大，用风扇吹能把阻力降一半以上。

2.2 关键热阻计算逻辑

      总热阻（从芯片核心到空气）就是把上面几部分加起来：

       总热阻 = 结到表面 + 芯片到基板 + 基板到散热片 + 散热片到空气

       知道总热阻后，就能估算芯片核心温度了：核心温度 = 环境温度 + 芯片功率 × 总热阻。比如环境 25℃，芯片功率 10W，总热阻 5℃/W，那核心温度就是 25+10×5=75℃，这个公式后面做稳态仿真时经常用来核对结果。

2.3关键热管理元器件（模型里的 “核心零件”）

       这些元器件是散热的 “主力军”，它们的参数准不准，直接影响仿真结果。

       导热界面材料（TIM）：比如导热硅脂、导热垫，专门填芯片和基板之间的缝隙，相当于 “填缝剂”。仿真时别用产品标称的导热系数，一定要用实际测出来的，不然误差会很大；

       散热片：靠增加表面积帮着散热，就像给杯子加了个带很多棱的外套。仿真时得说清楚它的尺寸（鳍片多高、间距多大）、材料（铝的导热一般，铜的更好）；

         热管 / 均热板：散热 “高手”，导热能力是铜的几十倍甚至上百倍，能把远处的热量快速导过来。仿真时不能随便简化，要么用等效的热阻模型，要么画全三维结构，不然算出来肯定不准。

03

2025·INVITATION

       热分析主要分两种情况：一种是芯片稳定工作时的温度，另一种是负载忽高忽低时的温度变化。这两种情况的仿真方法和关注重点都不一样。

3.1 稳态热分析

        是什么：就是看芯片在 “持续满负荷” 工作、环境温度也不变时，最终稳定下来的温度分布。比如服务器芯片 24 小时不停机，最后核心温度稳定在多少，这就是稳态分析要算的。

    怎么仿：把芯片功率、环境温度、各种材料的导热系数输进去，告诉软件是自然散热还是风扇散热，最后看核心温度和总热阻就行。

3.2 瞬态热分析

是什么：看芯片 “负载波动” 时的温度变化。比如汽车加速时，IGBT 功率突然变大，温度瞬间窜多高；或者设备开机、关机时，温度怎么跟着变，这些都是瞬态分析的事。

    怎么仿：得输入功率随时间变化的曲线（比如 1 秒内功率从 10W 升到 50W），设好初始温度，时间间隔要设得足够小，才能捕捉到温度突然变化的瞬间，最后能画出 “温度 - 时间” 曲线，看峰值温度什么时候出现。

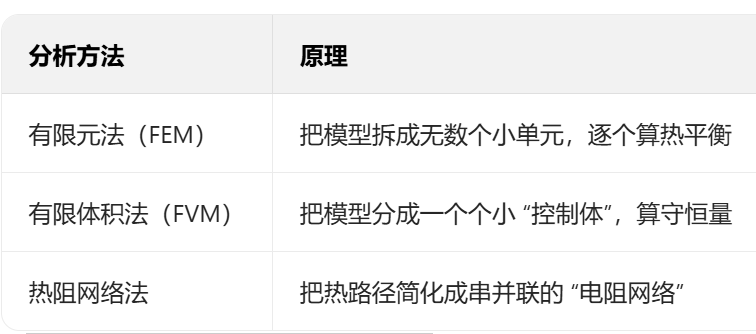

3.3 热分析方法（仿真的 “工具选择”）

       不同的分析方法就像不同的测量工具，各有各的用处：

      仿真结果不能光看数字，必须和实际测试对比，不然就是 “纸上谈兵”，得按这几步来：

      测真实数据：按 JESD22 那些标准，用热成像仪、热电偶或者专门的热阻测试仪，测一下实际的稳态热阻和瞬态温度变化曲线；

       调模型参数：如果仿真算出来的温度和实测差太多（比如差了 5℃以上），别先改结构，先调参数 —— 比如导热胶的实际导热系数可能比标称的低，或者风扇风速没设对；

        看关键指标：稳态仿真 主要对比核心温度和总热阻；瞬态仿真看温度峰值和多久能稳定，一般误差控制在 10% 以内就算合格，能满足实际工程需求。
