导读：此前，FEMFAT 精品课 VIP 群内有粉丝留言咨询，询问是否有齿轮 FEMFAT 专项教程。针对这一需求，授课老师不仅在群内与学员展开深度讨论，还同步分享了相关学习资料。为进一步满足大家对齿轮疲劳分析的学习需求，老师已确定在《基于 FEMFAT 软件的疲劳耐久 20 讲》课程中，免费新增齿轮 FEMFAT 专项内容作为课程加餐。本文揭秘变速箱同步齿轮有限元及疲劳分析的核心价值与实践，欢迎读者点击文尾阅读原创查看FEMFAT教程。

当汽车换挡时的顿挫感悄然消失，当变速箱在十万公里运行中始终稳定可靠，很少有人意识到，这背后离不开对核心零部件的极致性能把控。工程师通过有限元分析与疲劳性能研究，为变速箱同步齿轮筑起了一道 "性能安全网"。这些看不见的数字仿真技术，正成为提升汽车传动系统可靠性的关键密码。

在新能源汽车渗透率持续攀升、商用车全面迈向自动挡的当下，变速箱作为动力传递的核心枢纽，正面临前所未有的性能考验。同步齿轮作为变速箱实现平稳换挡的 "关键协调者"，其可靠性直接决定整车驾驶体验与安全底线。有限元分析与疲劳分析技术，凭借对齿轮性能的精准解构与寿命预判，已成为破解电驱时代传动难题的核心技术支撑，为新能源汽车、智能商用车等领域的发展注入关键动力。

破解当下传动系统的三大核心痛点

1. 适配新能源汽车的 "高负荷" 挑战

新能源汽车尤其是纯电车型的电机特性，彻底改变了同步齿轮的受力环境 —— 瞬时峰值扭矩可达传统燃油车的 2-3 倍，且扭矩响应速度以毫秒级计。这种 "暴力输出" 使同步齿轮面临剧烈的冲击载荷，传统经验设计已难以满足可靠性要求。

有限元与疲劳分析的价值正体现于此：通过精准模拟电机启停、急加速等工况下的应力分布，可提前锁定齿根、锥面等关键部位的潜在风险。某电动车减速器台架试验中，二级主动齿轮在 80% 寿命阶段发生齿根断裂，正是通过有限元分析定位到差速器壳体缺口导致的应力偏载问题，经优化后成功解决失效隐患。这种 "数字预演" 能力，使齿轮设计能精准匹配新能源电机的极端工况。

2. 支撑商用车 AMT 的 "长寿命" 需求

随着商用车 AMT（自动机械式变速器）的普及，同步齿轮需适应百万公里级的服役周期与复杂路况交替的双重考验。商用车频繁启停、重载爬坡的工况特点，导致同步齿轮承受的交变载荷远超乘用车，疲劳失效成为最主要的故障模式。

疲劳分析技术通过 Palmgren-Miner 线性损伤累计理论，可将复杂路况转化为载荷谱，结合材料 S-N 曲线精准计算累计损伤程度。例如对拖拉机 AMT 同步齿轮的分析显示，通过仿真优化螺旋角与齿根倒角参数后，齿轮在泥泞、爬坡等复杂工况下的疲劳寿命提升 40% 以上。这种精准的寿命预判，为商用车制定科学维护周期、降低运营成本提供了数据支撑。

3. 助力传动系统的 "轻量化" 与 "高效能" 升级

无论是新能源汽车的续航焦虑缓解，还是商用车的节能减排需求，都对变速箱提出了轻量化与高效能的严苛要求。同步齿轮作为核心运动部件，其结构优化直接关系到整机性能提升，但轻量化设计极易引发强度与寿命风险。

有限元分析为 "性能 - 重量" 平衡提供了精准解决方案。工程师可通过网格划分技术，在齿根等应力集中区域加密网格，在非关键区域简化结构，实现 "按需分配" 的材料利用。某案例中，通过有限元仿真优化齿面修形参数，同步齿轮在满足疲劳寿命要求的前提下重量减轻 8%，同时传动效率提升 2%，完美兼顾轻量化与高效能目标。

从数字建模到寿命预判的全流程解析

1. 有限元分析：齿轮受力的 "数字透视"

有限元分析通过将复杂齿轮结构离散为数千个微小单元，实现对多物理场作用下力学行为的精准模拟，核心流程包括四步：

参数化建模与简化：采用 Pro/E、CATIA 等软件构建三维模型，精确输入模数、齿数等参数。针对花键连接、螺栓固定等结构，通过共节点处理、刚性单元替代等方式简化模型，在保证精度的同时降低计算成本。某减速器齿轮模型包含 215 万余个节点、171 万余个单元，为精准分析奠定基础。

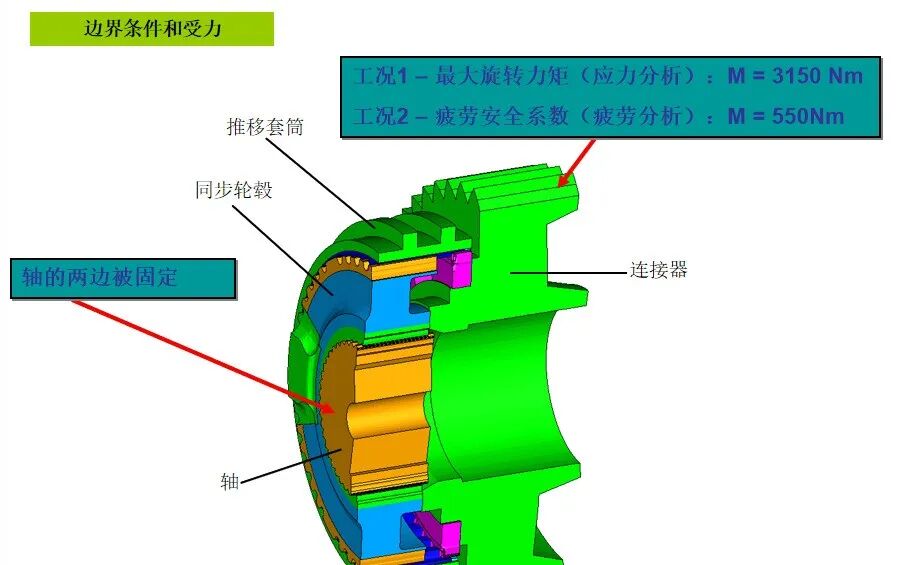

多工况边界条件定义：结合实际应用场景，输入材料属性（如 20CrMnTiH 钢的弹性模量 2.07×10⁵MPa、泊松比 0.29）、载荷参数（扭矩、摩擦力）、约束条件及温度环境。新能源车型需重点考虑电机瞬时扭矩冲击，商用车则需纳入重载、振动等工况参数。

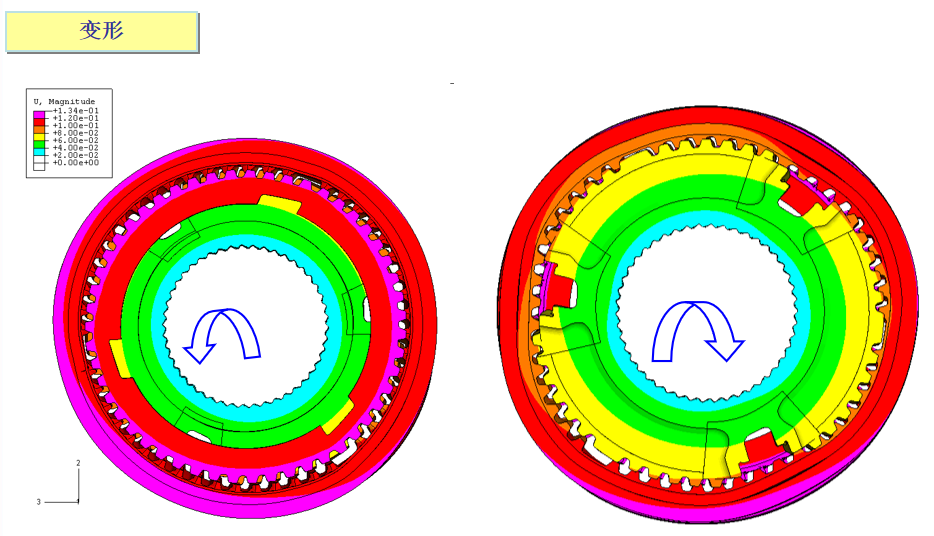

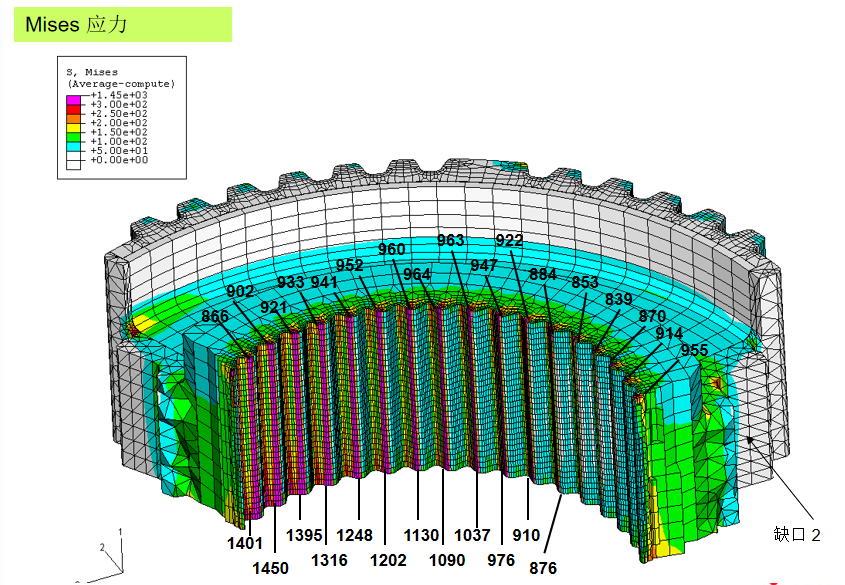

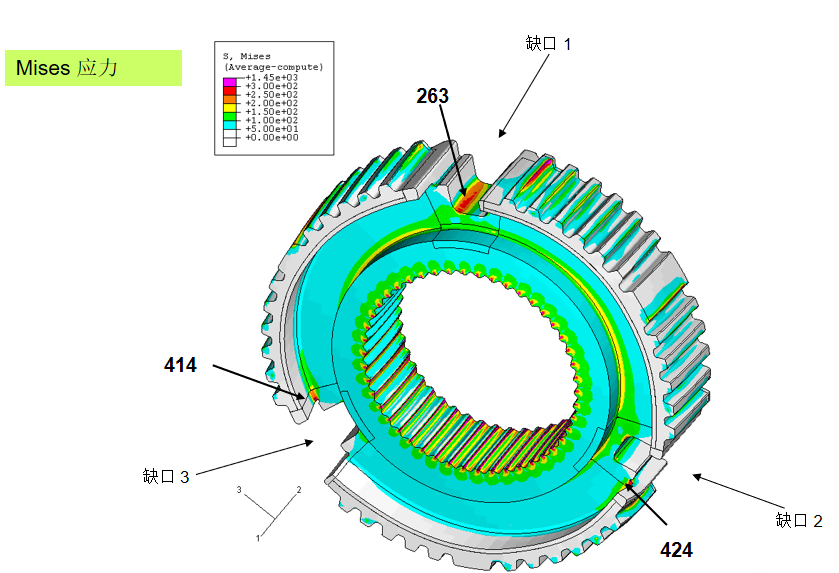

应力分布求解与定位：利用 ANSYS 等软件求解得到应力云图，重点关注齿根弯曲应力与齿面接触应力两大核心指标。分析显示，前进挡工况下二级主动齿轮齿根最大应力可达 1252MPa，且啮合点位于差速器缺口时应力比实体区域高 23%，这种差异正是失效风险的关键诱因。

结构优化迭代：针对应力峰值区域制定优化方案，如增大螺旋角、优化齿根倒角、调整齿面修形参数等。通过多次仿真迭代，可使关键部位应力降低 15%-30%，从源头规避断裂、点蚀等失效风险。

2. 疲劳分析：寿命预判的 "科学标尺"

疲劳分析基于材料疲劳特性与实际载荷谱，实现对齿轮服役寿命的精准预测，核心环节包括：

材料疲劳特性标定：通过台架试验获取齿轮材料的 S-N 曲线（应力 - 循环次数曲线），确定不同应力水平下的疲劳极限。例如 20CrMnTi 的疲劳极限约为 45 钢的两倍，为寿命计算提供基础数据。

工况载荷谱构建：结合实车测试与仿真，将换挡频率、载荷波动、路况变化等转化为标准化载荷谱。新能源汽车需重点采集急加速、能量回收等工况数据，商用车则需涵盖空载、满载、爬坡等典型场景。

疲劳寿命计算与验证：采用累积损伤理论计算齿轮在循环载荷下的损伤累积过程，预测疲劳寿命。通过多体动力学仿真纳入轴系变形、装配误差等系统因素，使预测结果更贴近实际。某同步齿轮仿真寿命与台架试验结果误差小于 10%，验证了分析的可靠性。

失效模式预警：通过分析疲劳损伤分布，提前预警齿根断裂、齿面剥落等潜在失效模式。针对高风险区域，可通过渗碳处理提高表面硬度（从 200HB 至 400HB 可使寿命提高 50%）或优化制造精度（IT7 级比 IT10 级精度寿命高 15%）进行强化。

从仿真到产品的闭环创新

有限元与疲劳分析并非孤立技术，而是与材料研发、工艺改进、系统集成深度融合的创新体系。在新能源汽车领域，通过分析发现齿面接触应力超标后，工程师可同步调整粉末冶金材料密度与齿轮几何参数，使疲劳寿命提升 2.2 倍；在商用车 AMT 开发中，将同步齿轮分析与换挡执行机构动力学仿真结合，可优化换挡时序，进一步降低冲击载荷。

这种技术融合不仅提升了产品性能，更带来显著的研发效益：通过仿真提前排查问题，新产品开发周期可缩短 30%，物理样机制作数量减少 40%，既降低了研发成本，又减少了材料浪费，契合当下绿色制造的发展理念。

结语：技术驱动传动系统的未来进化

在电驱化、自动化、轻量化的行业浪潮中，同步齿轮的性能边界不断被突破，有限元与疲劳分析技术正从 "辅助工具" 升级为 "核心竞争力"。从新能源汽车的瞬时扭矩应对，到商用车的百万公里可靠性保障，这些数字仿真技术用精准的数据支撑着每一次换挡的平稳与安全。

未来，随着多物理场耦合仿真、数字孪生等技术的发展，同步齿轮分析将实现从 "静态预判" 到 "动态监控" 的跨越 —— 通过实时采集运行数据修正仿真模型，实现全生命周期的性能评估与维护预警。在这场传动技术的革命中，有限元与疲劳分析正成为不可或缺的 "导航仪"，引领着变速箱技术向更可靠、更高效、更绿色的方向迈进。
