传输—天线效率的影响

7小时前浏览2

射频的目的是为了传输,计算传输距离时,我们估算自由空间传输通常都用公式:

Lfs (dB)=32.44+20lgd(km)+20lgf(MHz)

计算损耗。

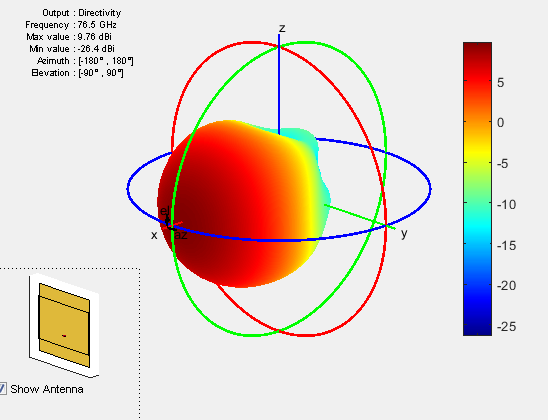

如果天线有增益,还会算上天线增益dbi。

比如发射:pout-LFS+dBi即为自由空间到达接收端的功率值

是不是以为到这里就估算结束了?

很多人在做链路设计和预算是,往往忽略了天线的传输效率。

说到天线效率,不得不提匹配和回波损耗。



当馈线和天线共轭匹配时,能量全部被负载吸收,馈线上只有入射波,没有反射波。

当天线和馈线不匹配时,也就是天线输入阻抗不等于馈线特性阻抗时,负载只能吸收部分能量。



回波损耗RL(dB)=10lg(输入功率/反射功率)

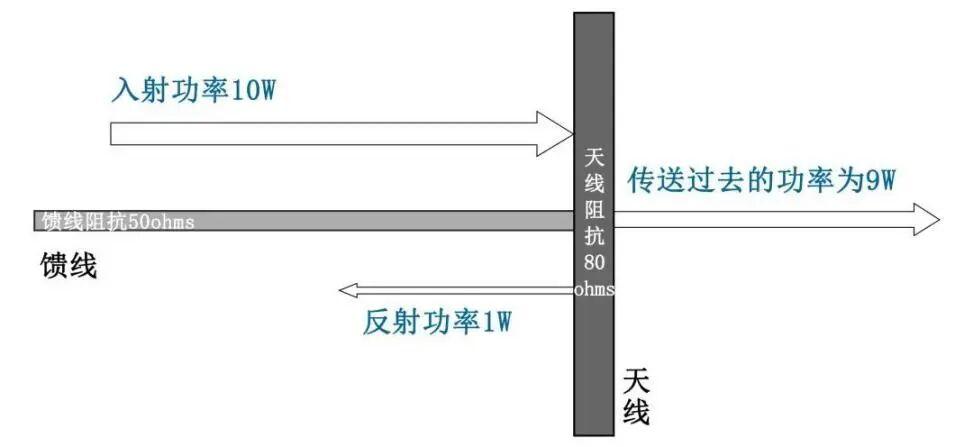

例如上图

回波损耗为10lg(10/1)=10dB



天线的效率表征天线的能量转换效能,即天线的辐射功率Pr与输入功率Pin的比值,称之为天线效率。其数值恒小于1。

没有辐射出去的能量一部分反射回去,一部分是天线自身的损耗。上图所示,辐射效率=9W/10W*100%=90% 。

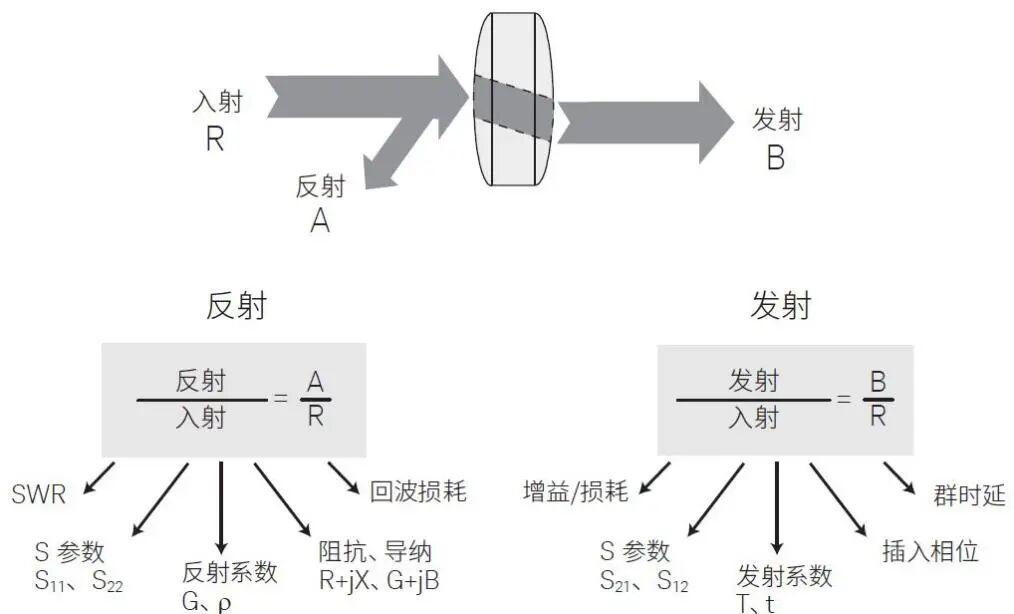

回波损耗是不常用的数据,常用的数据是驻波比和反射系数

回波损耗RL=-20LG(ГГ为反射系数

驻波比VSWR=(1+|Г|)/(1-|Г|)

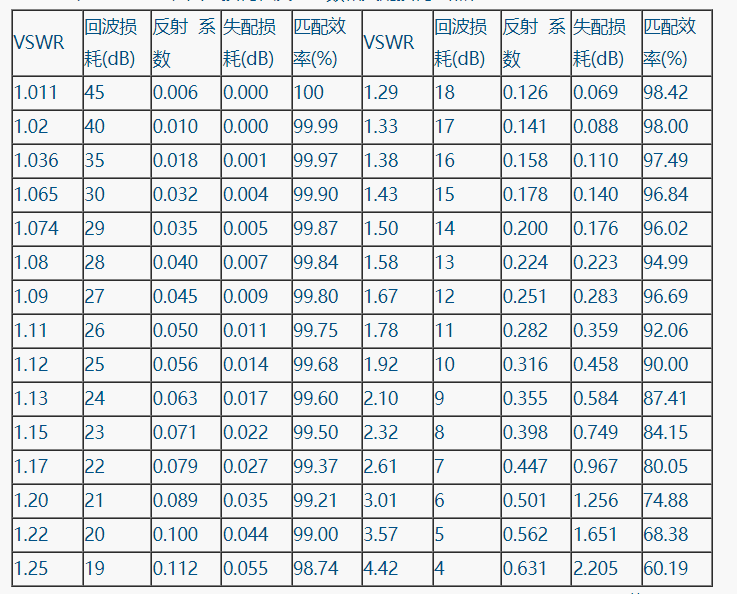

他们的对应表如下

常用的鞭状天线一般驻波比可以做到2以内,传输的效率可以达到85%左右。

长距离通信的短波天线驻波比一般都控制在1.5以内,传输的效率可以达到90%以上。

内置手机天线的效率一般都在40%左右。

4G、5G时代的多天线合一,天线的效率进一步降低,为了提升效率,出现了天线调谐提升天线效率。

总结

当下不管出于什么考虑(标准受限,功耗受限),发射功率不能无限增加,天线成为了解决通信最后一公里的最关键因素。


来源:射频通信链
