工业级COMSOL传热学稳态热传导仿真-破解工程师的6大核心困惑

3小时前浏览15

导读：在工业研发与学术研究中，传热学稳态热传导是新能源、核能、汽车、电力等领域的核心技术环节。但多数工程师和研究者常会陷入 “懂理论不会仿真”“会仿真不懂原理” 的困境，面对多层结构、内热源、变导热系数等复杂场景时更是无从下手。本文结合 COMSOL 仿真工具与经典传热学理论，针对用户最关心的 6 大核心问题，用理论 + 案例的方式拆解稳态热传导的关键逻辑，帮用户打通 “理论推导→仿真落地→工业应用” 的全链路。

感兴趣的朋友可关注我的热流固磁技术进阶课《全场景工业级COMSOL传热学稳态热传导理论与案例应用35讲》，详情见下文。

核心困惑 1：为什么仿真结果总与理论对不上？

很多人在做 COMSOL 传热仿真时，常遇到 “仿真温度分布和公式计算差一截” 的问题，根源往往是忽略了导热微分方程的边界条件匹配。

理论层面：稳态热传导的核心方程是傅里叶定律，而求解时需明确三类边界条件 —— 第一类（已知温度）、第二类（已知热流密度）、第三类（已知对流换热系数），不同边界条件对应不同的解析解形式。比如单层平壁导热，若两侧是第三类边界条件，解析解需引入 “毕渥数” 修正，直接用第一类边界条件的公式计算必然出错。

仿真落地：以 “COMSOL 单层平壁 2D 场景” 为例，需在软件 “固体传热” 模块中，分别对平壁两侧设置 “对流” 边界（输入换热系数），而非直接输入固定温度。课程中通过 1D/2D/3D 场景对比仿真，直观展示边界条件设置对结果的影响，帮你避免 “公式套对了，参数设错了” 的低级失误。

核心困惑 2：多层 / 不规则结构怎么仿真？

工业场景中，传热结构很少是理想的单层平壁，多层复合壁、圆筒壁、球壳甚至不规则形状（如翅片、反应堆组件）更常见，这类仿真的难点在于 “几何简化与理论模型的对应”。

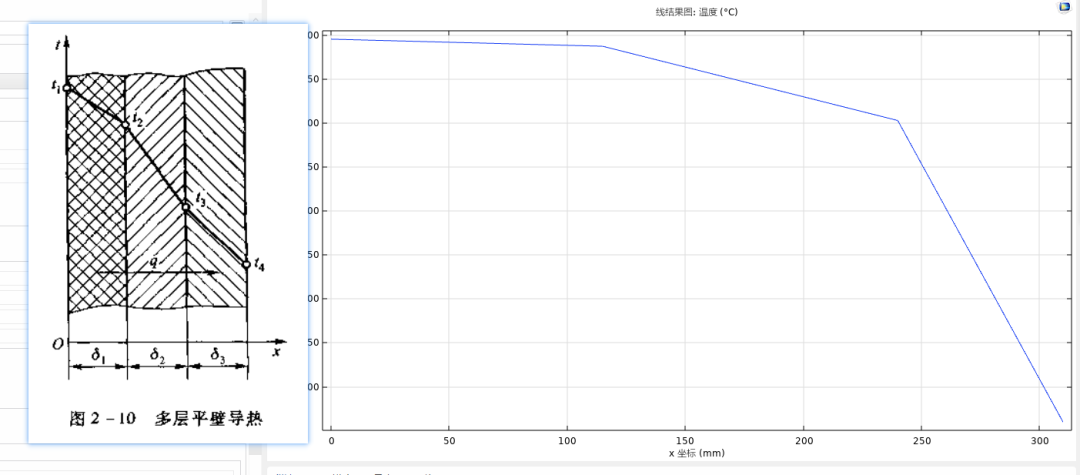

经典案例：多层平壁导热（如建筑保温层、设备隔热层）。理论上需计算各层热阻叠加，仿真时需注意 “层间接触热阻” 的设置 —— 若忽略接触热阻，仿真热流密度会比实际偏大。课程中用 “多层平壁仿真与理论解对比” 案例，教你在 COMSOL 中通过 “薄导热层” 模型模拟接触热阻，让结果与工业实测更贴合。

复杂延伸：不规则形状体（如异形散热件）。这类结构无现成解析解，需先通过理论判断 “主要传热方向”（如以一维传热为主），再在 COMSOL 中简化几何模型。在我视频课程中以 “不规则形状体理论与仿真对比” 案例，演示如何通过 “网格加密 + 结果后处理” 验证简化合理性，避免过度建模导致的计算冗余。

核心困惑 3：有内热源的场景（如核反应堆）怎么算？

核反应堆燃料棒、电子元件发热等场景，因存在内热源，温度分布规律与无内热源完全不同，很多人会直接套用无内热源公式，导致结果偏差极大。

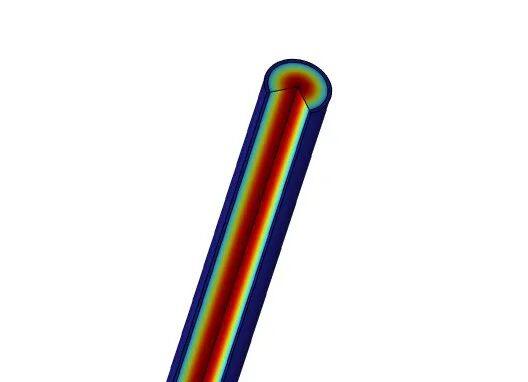

理论关键：有内热源的一维平壁导热，温度分布是二次函数（无内热源是线性函数），核心公式需包含内热源强度项。比如核反应堆燃料棒，需先推导 “有内热源圆柱体导热” 的解析解，明确最高温度出现在中心轴处，且与内热源强度正相关。

工业仿真：在我的课程中 “核反应堆导热案例” 演示了完整流程 —— 先输入燃料棒的导热系数、内热源强度等参数，在 COMSOL 中设置 “体积热源” 边界，再将仿真得到的温度分布与理论解析解对比，同时验证 “包壳层的隔热效果” 是否满足工业标准。通过这种 “先推导，再仿真，后验证” 的方式，帮你吃透内热源场景的传热本质。

核心困惑 4：如何通过仿真优化保温层厚度？

工业中设计管道保温层时，常纠结 “厚度多少最划算”—— 太厚增加成本，太薄热损失大。COMSOL 的 “优化工具” 可快速找到最优解，但多数人不知如何结合传热理论设置目标。

理论基础：保温层热损失随厚度增加先减小后趋于稳定，而成本随厚度增加线性上升，最优厚度是 “热损失成本 + 保温层成本” 最低的平衡点，需通过 “热阻公式 + 经济分析” 建立目标函数。

仿真实操：在我的课程中 “参数扫描 + 目标函数优化” 案例，演示在 COMSOL 中设置 “保温层厚度” 为变量，以 “年总费用（热损失费用 + 材料费用）” 为目标函数，通过自动计算找到最优厚度。相比传统手工试算，效率提升 10 倍以上，且结果更精准，直接对接工业成本控制需求。

核心困惑 5：翅片散热效率怎么评估？

翅片是汽车散热器、空调冷凝器的核心部件，其散热效率直接影响设备性能，但很多人仅通过仿真计算散热量，却不知如何评估 “翅片设计是否合理”。

理论指标：翅片效率（实际散热量与理想散热量的比值）是关键指标，需先推导 “矩形翅片、环形翅片” 的效率公式，明确翅片高度、厚度对效率的影响（高度过高会导致效率下降）。

工业案例：在我的课程中 “环形肋片散热” 案例，先通过理论计算不同肋高的效率值，再在 COMSOL 中分别仿真 “边界绝热” 和 “边界与空气换热” 两种场景，对比散热量与理论效率的偏差，最终优化出 “高效低耗” 的翅片结构。这种 “以理论指标为导向” 的仿真，避免了 “为了仿真而仿真” 的误区。

核心困惑 6：如何让理论、仿真、实验结果一致？

科研或工业验证中，常出现 “理论算的、仿真仿的、实验测的” 三者不一致的情况，多数人不知如何定位问题，导致项目卡壳。

关键逻辑：先判断误差来源 —— 是理论简化过度（如忽略了辐射换热），还是仿真参数设置错误（如导热系数输入偏差），或是实验测量误差（如热电偶布置位置不当）。

解决路径：在我的课程中 “理论 + 仿真 + 实验结果结合” 章节，给出三步法 —— 第一步，用理论公式验证仿真模型的合理性（如无内热源平壁，仿真温度分布是否线性）；第二步，用仿真结果分析实验误差（如实验测得的热流密度偏低，是否因实验装置漏热）；第三步，根据误差来源修正模型（如在仿真中加入辐射换热边界），最终让三者偏差控制在工业允许范围内（通常≤5%）。

跟着经典教材学透“热”的底层逻辑

传热学是工程热物理的核心基础，而稳态热传导更是其中最基础却最重要的模块（对应教材第2章）。但很多学习者面临两大痛点：❌ 学理论时：公式推导能跟上，却不懂“边界条件怎么选”“物性参数如何影响结果”；❌ 用COMSOL时：界面操作似懂非懂，建模逻辑混乱（比如该用“热通量边界”还是“温度边界”？网格划分对稳态解有何影响？）。

我的视频课程《全场景工业级COMSOL传热学稳态热传导理论与案例应用35讲》，以杨世铭、陶文铨《传热学》（第四版）第2章为核心理论框架，每讲一个知识点，就配套一个COMSOL仿真案例，带你从“为什么”到“怎么做”逐层深入。比如：（1）讲到“傅里叶定律”时，不仅推导一维导热公式，更通过COMSOL搭建“平板稳态导热模型”，直观看到温度梯度与热流密度的对应关系；（2）学“导热微分方程”时，同步对比解析解与数值解（用COMSOL求解复杂几何下的温度场），理解数值仿真的“近似”本质；（3）分析“边界条件类型”（第一类/第二类/第三类）时，直接上手“肋片散热“保温管道”等实际案例，学会根据工程需求选择正确的边界设置。

可回放，开具发票，奖学金、直播加餐

提供vip群答疑和模型下载

《全场景工业级COMSOL传热学稳态热传导理论与案例应用35讲》

扫码查看视频教程

1、课程大纲及安排

第1讲：传热学仿真课程概况

第2讲：三种传热模型如何在COMSOL中调用

第3讲：COMSOL中固体传热控制方程推导(一)

第4讲：COMSOL中固体传热控制方程推导(二)

第5讲：COMSOL中导热微分方程的三类边界条件如何设置

第6讲：COMSOL中单层平壁解析解的推导

第7讲：COMSOL中单层平壁1D场景仿真与理论解对比

第8讲：COMSOL中单层平壁2D场景仿真与理论解对比

第9讲：COMSOL中单层平壁3D场景仿真与理论解对比烤码完成

第10讲：COMSOL中多层平壁场景仿真与理论解对比

第11讲：COMSOL中如何在三维情形计算导热市

第12讲：COMSOL中如何在二维轴对称情形计算导热量

第13讲：翅片导热微分方程推导一

第14讲：翅片导热微分方程推导二

第15讲：温度计导热理论计算

第16讲：COMSOL验证温度计导热

第17讲：利用COMSOL优化方法求解温度计周围流体温度

第18讲：肋片效率概念及公式推导

第19讲：环形肋片散热量理论推导

第20讲：COMSOL仿真环形肋片散热量(边界绝热加板半厚度肋高)

第21讲：COMSOL仿真环形肋片散热量(边界与空气换热加肋高为真实

第22讲：COMSOL仿真环形肋片总散热量计算

第23讲：具有内热源一维平壁导热温度及热流密度分布方程推导

第24讲：核反应堆导热幸例理论解析

第25讲：核反应堆导热素例COMSOL仿真

第26讲：COMSOL仿真第二类第三类边界条件组合的一维平壁与

第27讲：COMSOL仿真变导热系数下的一维平壁导热

第28讲：单层因简导热微分方程讲解

第29讲：COMSOL仿真单层园筒一维轴对称导热

第30讲：COMSOL参数扫描寻求最优保温层厚度

第31讲：COMSOL目标函数优化寻求最优保温层厚度

第32讲：COMSOL仿真具有内热源及接触热阻的圆柱体导热

第33讲：如何利用好理论计算、仿真计算与实验结果

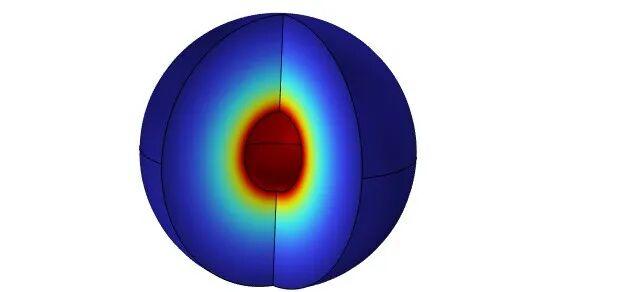

第34讲：球壳导热仿真

第35讲：不规则形状体理论与仿真结果对比
