一文了解示波器前生今世！

最近示波器圈热闹得有些“魔幻”，我抱着科普心态凑了几次热点，关于某款国产示波器的内容却接连被申退。倒也理解，行业风口下的争议本就难免。但比起纠结单一产品，或许我们更该静下心来聊聊：这个被称为电子工程师“第三只眼”的仪器，究竟走过了怎样波澜壮阔的百年历程？它如何从一根阴极射线管，进化成如今能“读懂”电路故障的AI诊断官？今天，我们就拨开流量的迷雾，回溯示波器的四次认知跃迁，看看它如何一步步塑造了现代电子世界。

No.1 初识示波器：让“看不见的电”现出原形

“电”是现代文明的基石，但它却藏着一个致命的矛盾——人类能利用它点亮灯泡、驱动机器，却始终“看不见、摸不着”它的真实形态。直到示波器的出现，这个矛盾才被彻底打破。

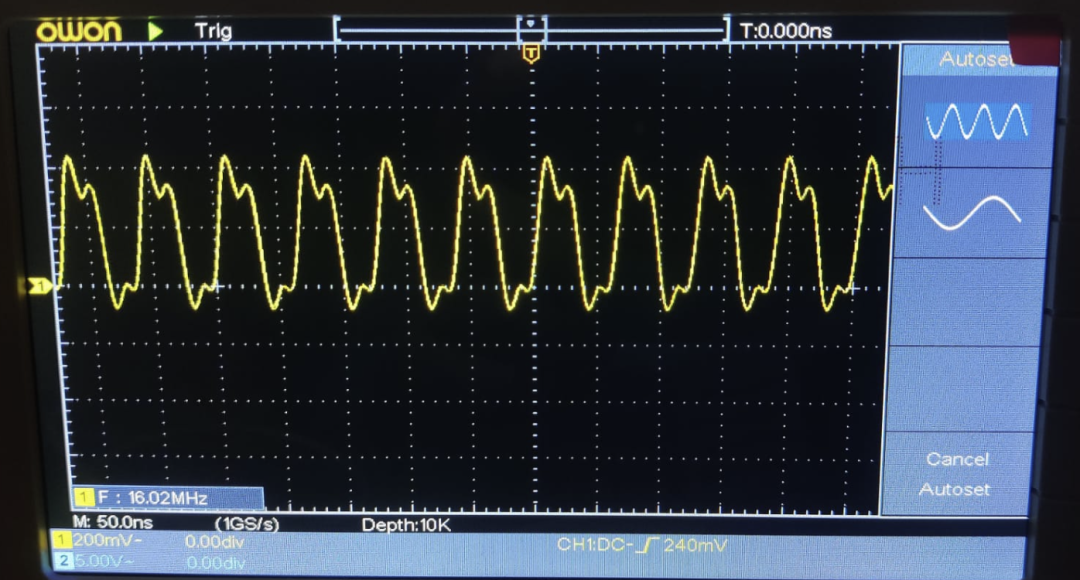

示波器，顾名思义，是“显示波的仪器”，但更精准的定义是：将随时间变化的电信号，转化为可视化波形的电子测量工具。如果把电信号比作一条奔流的河，那么示波器就是架在河边的“高速摄像机”，它能捕捉到电压、电流的起伏变化，将抽象的电参数变成具象的波形图——峰值有多高、频率有多快、是否存在畸变，工程师一眼就能看穿。

没有示波器之前，电子工程师调试电路就像“盲人摸象”。上世纪20年代，收音机维修师傅只能靠耳朵听声音判断信号是否正常；二战时雷达技术员甚至要通过元器件的温度来推测故障。而有了示波器，工程师第一次能“直接对话”电信号：电源电压是否稳定？通信信号有没有干扰？芯片输出的脉冲是否达标？所有问题都能在波形图上找到答案。可以说，示波器的诞生，为电子技术的爆发式发展按下了“加速键”。

No.2 示波器的出现——用CRT画出“眼见为实”的波形

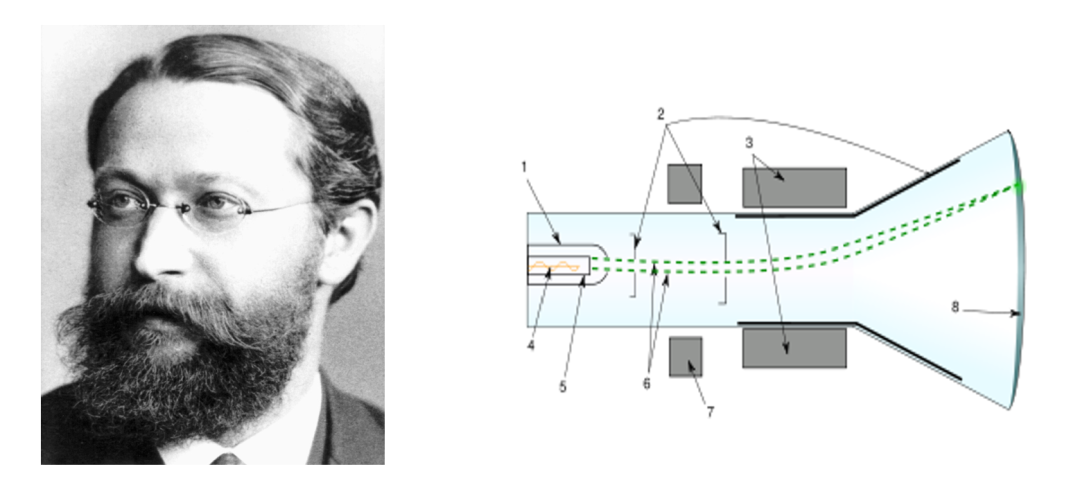

示波器的故事，要从19世纪末的一根玻璃管说起。1897年，德国物理学家卡尔·布劳恩在实验室里发明了阴极射线管（CRT），这个看似简单的装置，成了示波器的“雏形”。

CRT的原理并不复杂：通过电子枪发射高速电子束，撞击涂有荧光粉的屏幕产生亮点，再用偏转线圈控制电子束的上下左右移动，让亮点“画”出电信号的轨迹。这个原理听起来简单，但要实现稳定、清晰的波形显示，却花了工程师们数十年的努力。

1931年，美国通用无线电公司推出了全球首款商用示波器CR-1，这款带宽仅50kHz的仪器，外形像一个笨重的木箱，却开启了示波器的实用化时代。当时的收音机刚进入普及阶段，CR-1成了维修师傅的“神器”——它能清晰显示收音机电路中的音频信号，让故障点无所遁形。

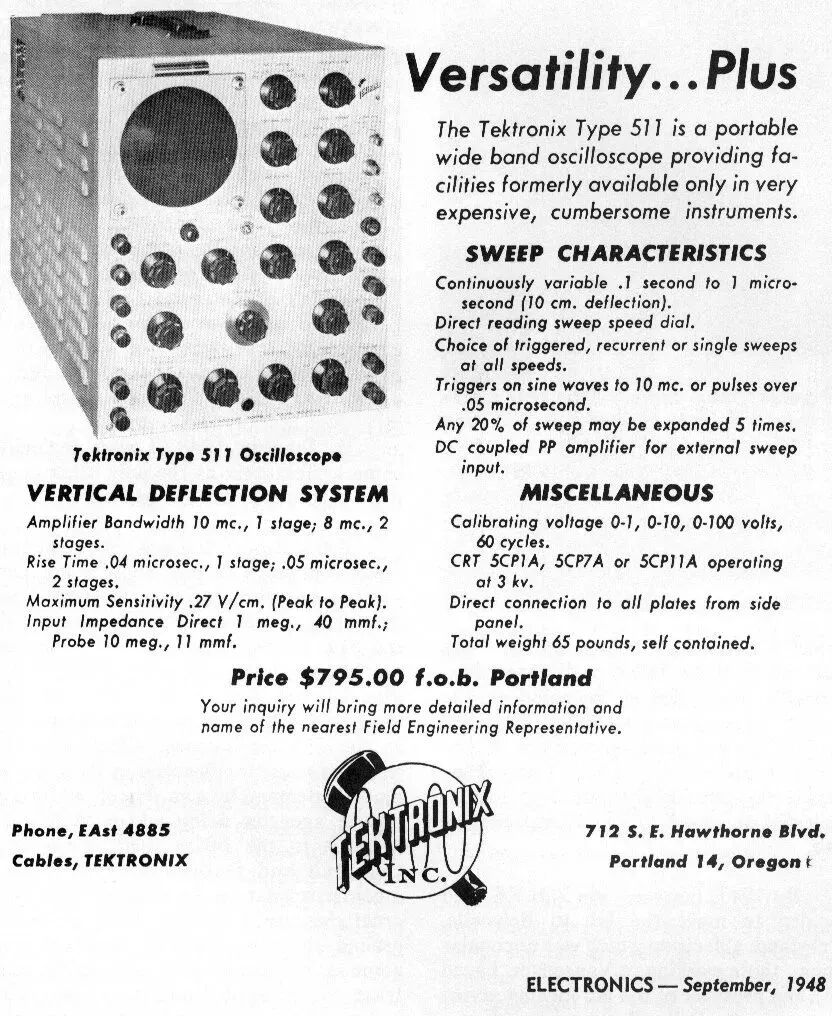

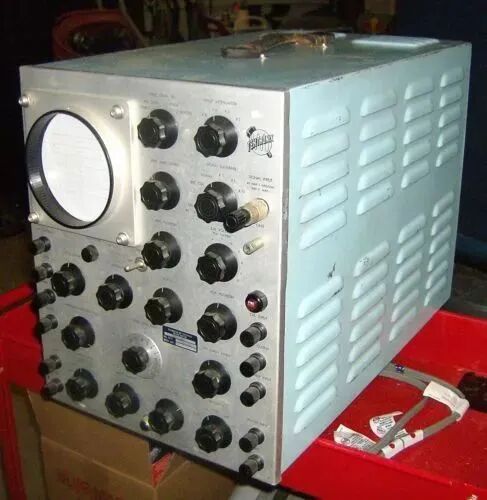

真正奠定近代示波器架构的，是泰克公司1946年推出的511示波器。这款带宽达到10MHz的产品，首次实现了“同步触发”功能。在此之前，示波器显示的波形总是“飘忽不定”，工程师需要盯着屏幕不断调整旋钮；而同步触发能让波形“固定”在屏幕上，就像给“高速摄像机”装了稳定器。泰克511的出现，让示波器从“玩具”变成了真正的工业工具，泰克也因此坐稳了示波器行业的“头把交椅”。

模拟示波器的黄金时代持续到1980年代，这一时期的核心主题是“带宽竞赛”。随着电子技术向高频发展，示波器的带宽成了衡量性能的关键指标——带宽越高，能捕捉到的信号频率就越高。

1965年，泰克推出661示波器，将带宽一举提升到1GHz，这在当时是难以想象的突破。为了实现这个目标，泰克的工程师们重新设计了CRT的电子枪和偏转系统，甚至研发了特殊的荧光粉，让电子束能更快地响应信号变化。1979年，惠普（HP）不甘示弱，推出1800系列示波器，采用“取样技术”将等效带宽提升至20GHz，相当于能捕捉到每秒振动200亿次的电信号。

模拟示波器的优势显而易见：操作直观，旋钮调节的瞬间就能看到波形变化；波形连续，没有数字采样的间隙，每秒能捕捉数十万个波形，特别适合观察动态信号。但它的缺点也同样突出：无法存储波形，工程师只能靠手绘记录数据；自动测量精度低，频率、幅值都要靠尺子在屏幕上量；更关键的是，CRT电子束的偏转速度有物理极限，带宽再往上突破变得难上加难。

模拟示波器不仅是实验室的工具，更是重大历史事件的“见证者”。二战期间，盟军的雷达系统是对抗德军飞机的关键，但雷达接收机的信号调试却成了难题——信号频率高达数百MHz，普通仪器根本无法捕捉。这时，泰克专为军方研发的高频示波器派上了用场，工程师们通过它校准雷达信号，确保每一架德军飞机都能被精准探测。据统计，二战后期盟军雷达的探测精度提升了30%，模拟示波器功不可没。

更令人惊叹的是，1969年阿波罗11号登月计划中，模拟示波器承担了“生命守护者”的角色。航天器的通信信号、电源系统波形、发动机控制信号，都需要通过示波器实时监测。当时NASA选用的是惠普1740系列示波器，它能在太空辐射环境下稳定工作，捕捉到毫秒级的信号波动。当阿姆斯特朗说出“这是个人的一小步，却是人类的一大步”时，背后是无数工程师盯着示波器波形的紧张时刻——正是这些稳定的波形，为登月成功筑起了一道无形的防线。

No.3  示波器的数字时代（1980s-1990s）——A/D转换器掀起“数据革命”

到了1980年代，电子技术进入“数字化浪潮”，计算机、微处理器开始普及，模拟示波器的局限性越来越明显。这时，一项关键技术的突破，让示波器迎来了“数字革命”——这就是A/D转换器（模数转换器）。

数字示波器的原理与模拟示波器截然不同：它先将输入的模拟电信号放大，再通过A/D转换器把模拟信号“切”成无数个离散的数字点（就像把连续的曲线变成无数个小点），这些数字点被送入微处理器（CPU）或现场可编程门阵列（FPGA）处理，最后在显示屏上重构出波形。

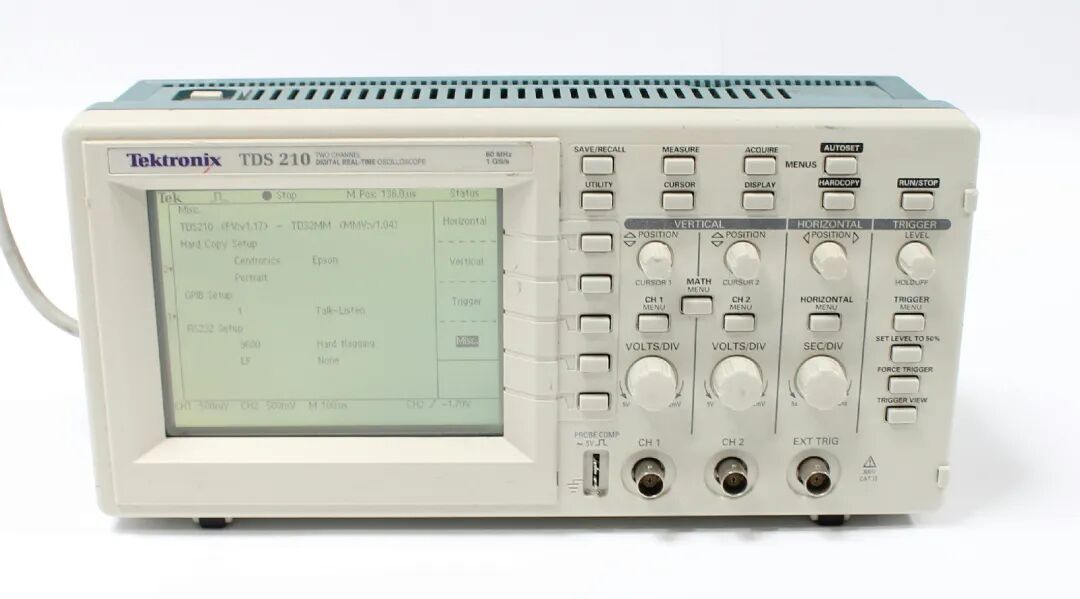

这个过程看似复杂，却解决了模拟示波器的致命痛点——存储功能。1983年，泰克推出首款商用数字示波器TDS 210，虽然带宽只有100MHz，但它能存储1000个波形点。这意味着工程师不用再手绘波形，而是可以将数据保存下来，事后慢慢分析，甚至打印出来分享给团队。TDS 210上市后，立刻引发了抢购热潮，很多工程师说：“这就像从胶片机换成了数码相机，体验完全不一样。”

数字示波器的性能，主要取决于A/D转换器的“采样率”和“位数”。采样率越高，捕捉信号的“时间分辨率”就越高；位数越多，信号的“幅度精度”就越准。1990年代，A/D转换器技术进入“狂飙期”：采样率从100MS/s（每秒采样1亿次）提升到5GS/s（每秒采样500亿次），位数从8位（能区分256个电压等级）增至12位（能区分4096个电压等级）。

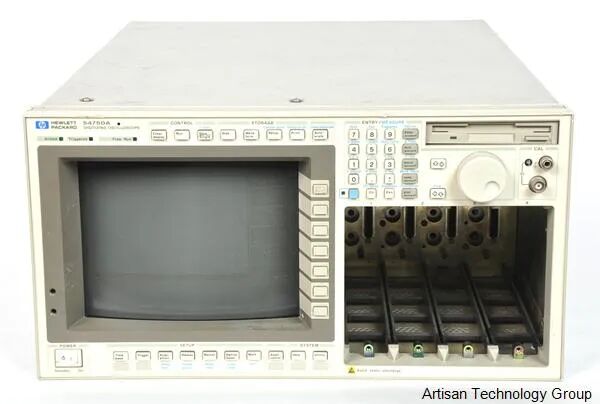

1996年，惠普推出54750A示波器，带宽达到20GHz，采样率10GS/s，采用8位A/D转换器。这款仪器成了当时高速数字设计的“标配”，比如计算机主板的PCI总线测试、通信设备的光纤信号分析，都离不开它。工程师们发现，数字示波器不仅能存储波形，还能自动计算频率、幅值、上升时间等参数，测试效率比模拟示波器提升了数倍。

但数字示波器也有一个短板：波形刷新率低。模拟示波器的波形是连续的，而数字示波器需要先采样再处理，中间存在“等待时间”，容易错过瞬态信号。为了解决这个问题，泰克的工程师们研发出了“数字荧光”技术。

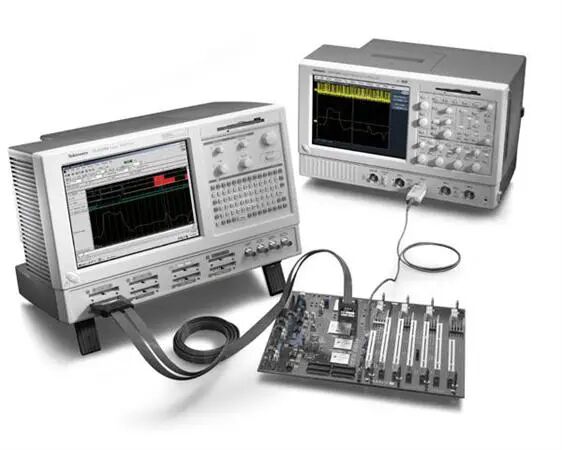

这项技术的原理是：通过累积多次采样的波形数据，用不同颜色表示波形出现的频率——颜色越深，说明这个波形出现得越频繁。这样一来，数字示波器既保留了数据存储、自动测量的优势，又具备了模拟示波器的动态显示效果，能直观呈现信号的“概率分布”。1999年，泰克TDS 5000系列示波器上市，刷新率达到100,000波形/秒，成了数字荧光技术的代表产品。

数字示波器的崛起，推动了电子设计的“数字化转型”。1990年代末，手机行业开始爆发，诺基亚、摩托罗拉等厂商在研发GSM通信模块时，数字示波器成了必备工具。工程师用它测试射频信号的调制解调波形，确保手机能清晰接收信号。据摩托罗拉当时的测试报告显示，使用数字示波器后，GSM模块的调试周期从2个月缩短到2周，故障率降低了40%。

No.4  示波器混合域时代（2000s-2010s）——从“单一测量”到“多域融合”

进入21世纪，电子系统变得越来越复杂——一部手机里有模拟电路、数字电路、射频电路，一个5G基站更是集成了数千个元器件。单一的时域测量（电压随时间变化）已经无法满足需求，示波器开始进入“混合域时代”——将多种测量功能集成到一台仪器里。

2000年后，微控制器（MCU）在嵌入式系统中广泛应用，工程师需要同时观测MCU的供电电压（模拟信号）和GPIO引脚输出（数字信号），但传统示波器只有模拟通道，无法满足需求。这时，混合信号示波器（MSO）应运而生。

MSO在传统模拟通道基础上，增加了16-32个数字逻辑通道，就像给示波器装上了“双镜头”，能同时拍摄模拟和数字信号的互动。2003年，安捷伦（现Keysight）推出54622D混合信号示波器，配备2个模拟通道和16个数字通道，带宽100MHz，采样率1GS/s。这款仪器一上市，就成了嵌入式工程师的“救星”。

2010年代，混合域示波器（MDO）进一步拓展了示波器的功能边界。它不仅集成了模拟、数字通道，还加入了频谱分析仪、逻辑分析仪、协议分析仪甚至函数发生器的功能，实现“一台仪器替代多台设备”。

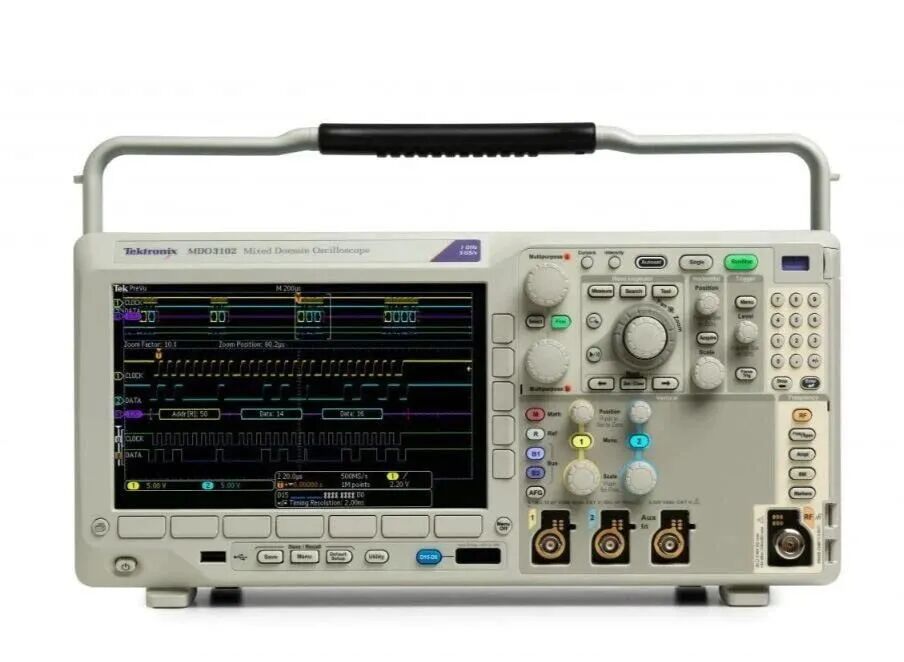

2011年，泰克推出MDO3000系列示波器，带宽350MHz，采样率10GS/s，还集成了3GHz频谱分析仪功能。这款仪器的革命性在于，它能在时域和频域之间“无缝切换”——比如分析一个射频信号，工程师可以先看时域波形（电压随时间变化），再切换到频域频谱（信号的频率分布），快速定位“杂散信号”“谐波失真”等问题。

在混合域时代，中国企业开始在示波器市场崭露头角。在此之前，中低端示波器市场被泰克、惠普垄断，一台50MHz带宽的示波器价格高达数万元，很多中小企业和高校望而却步。2015年，普源精电（RIGOL）推出DS1054Z示波器，以50MHz带宽、4通道、千元级价格，打破了国外品牌的垄断。

DS1054Z的成功，在于它抓住了“性价比”这个痛点。虽然在高端性能上不如国外产品，但它满足了入门级工程师的基本需求：4通道同时测量、1M点存储深度、自动测量功能。上市后，DS1054Z成了电子工程师入门的“爆款”产品，一年内销量突破10万台。很多高校把它作为实验教学仪器，甚至国外的电子爱好者也纷纷抢购。普源精电的突围，让中国示波器企业看到了希望，也为后续的技术突破奠定了基础。

No.5 示波器进入智能时代（2020s至今）——AI赋能，从“记录器”到“诊断官”

2020年代，人工智能（AI）技术的爆发式发展，给示波器带来了前所未有的变革。如果说前三次跃迁是“工具的升级”，那么这次跃迁就是“思维的革命”——示波器不再满足于“显示波形”，而是要“理解波形、分析故障、给出方案”，从被动的“数据记录器”进化为主动的“智能诊断官”。

2025年，一款名为Deepoc的大模型横空出世，成了示波器智能化的里程碑。这款由国内团队研发的模型，构建了“信号-物理-语义”的三维认知框架，彻底改变了示波器的工作方式。

Deepoc的工作原理可以分为三步：第一步，信号特征提取——通过算法捕捉波形的幅值、频率、畸变、振铃等特征，建立“信号指纹库”；第二步，故障机理分析——结合电子电路的物理原理（如电磁耦合、阻抗匹配、寄生参数），构建“故障机理库”，判断信号异常与故障的关联；第三步，语义化输出——通过自然语言处理，将分析结果转化为工程师能理解的诊断报告，甚至给出优化建议。

国内某公司的测试数据最能说明Deepoc的威力。在电源适配器的EMI（电磁干扰）测试中，传统方法需要工程师手动分析数十个波形，排查电容、电感、PCB布局等因素，平均定位时间长达6.5小时，且故障分析失败率高达73%。而采用搭载Deepoc模型的AI示波器后，当捕捉到输出电压的10ns振铃时，仪器会自动启动分析：对比振铃频率与电路寄生参数的计算值，判断振铃来源；调取PCB布局图，分析功率管与输出电容的位置关系；最后生成优化建议——“增加RC吸收网络，将电容靠近功率管放置”。整个过程只需3分钟，故障分析失败率近乎为零。

AI不仅提升了示波器的分析能力，还彻底改变了操作方式。过去，工程师需要记住十几个旋钮的功能，熟练掌握触发条件、采样率等参数的设置，新手往往要培训数月才能独立操作。而现在，智能示波器的“黑科技”让操作变得像“聊天”一样简单。

智能探头校准：传统探头校准需要工程师手动调节补偿电容，反复观察波形直到“平坦”，耗时且精度低。而智能探头能在2秒内自动完成校准，精度达±1%，无需人工干预。语音控制：支持“显示通道1的频率”“测量波形的上升时间”“保存当前波形”等指令，工程师双手忙着调试电路，嘴巴就能控制示波器。自适应触发：能根据信号特征自动调整触发条件，避免漏抓关键瞬态。某半导体企业在测试芯片上电过程时，用传统示波器反复测试了几十次，都没抓到仅出现1次的“电压过冲”故障；而启用自适应触发后，示波器自动识别到“异常电压峰值”，一次就捕捉到了故障波形。

在智能示波器领域，中国企业正在逐步追赶，并在某些领域甚至实现了“弯道超车”。过去，我们在高端示波器的硬件参数上落后于国外品牌，比如带宽、采样率等核心指标总是慢一步。但在AI算法上，中国企业找到了“突破口”。

2025年，万里眼推出的90GHz智能示波器，不仅在硬件参数上达到国际水平（带宽90GHz，采样率400GS/s），其AI算法的故障识别准确率更是达到95%，超过了国外同类产品的90%。

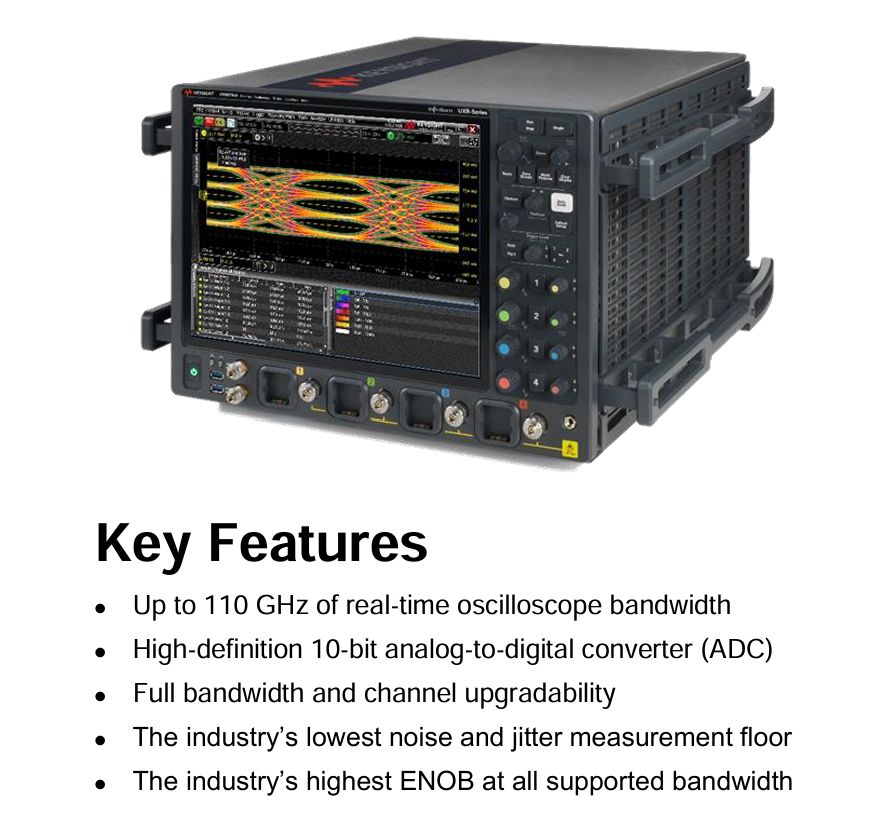

当然距离是德科技的示波器还差20GHz。不过，相信很快，国内更高带宽的示波器也会研制出来。

结语：示波器的未来发展

从1897年的CRT雏形，到如今的AI诊断官，示波器走过了128年的历程。这128年里，它见证了电子技术从真空管到芯片、从模拟到数字、从单一系统到智能互联的每一次突破。它不仅是一款仪器，更是电子工程师的“战友”——在实验室里，在生产线上，在航天发射场，它用一个个波形，记录着人类探索电子世界的脚步。

那么，示波器的下一个百年会是什么样？或许，它会变成“看不见的仪器”——集成到芯片内部，实时监测电路状态；或许，它会与元宇宙结合，工程师戴上VR眼镜就能“走进”波形图，直观感受信号的流动；或许，它的AI模型能自主学习新的故障类型，成为“永远在进步的诊断专家”。

但无论技术如何变化，示波器的核心使命始终不变——让人类“看见”看不见的世界，让复杂的问题变得简单。而中国企业在智能时代的崛起，不仅是技术的胜利，更是“用户思维”的胜利——真正懂工程师的需求，才能做出最好的仪器。
